EasySlider TUSH

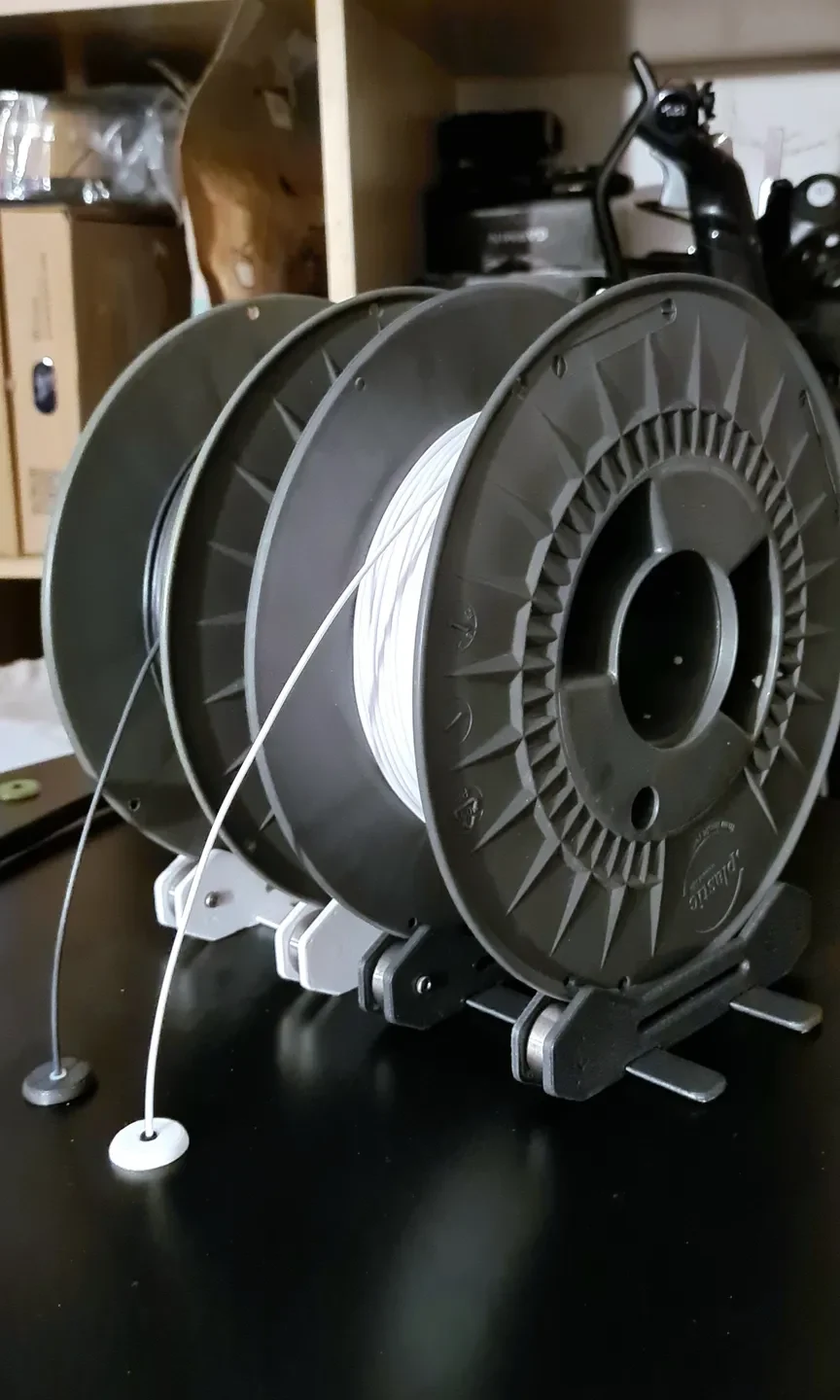

Я использую оригинальный TUSH (The Ultimate Spool Holder) с одним из моих собственных быстрых и грязных модов уже несколько лет и пропустил через него тысячи метров нити без каких-либо проблем с выпадением катушек или чем-то подобным.
Оглядевшись вокруг, я не увидел другого, который мне понравился бы с моими немногими минималистичными требованиями, так что… я, наконец, дошел до воссоздания оригинального TUSH, придав ему немного более современный вид, сделав его быстрым, чистым и простым для печати, и, конечно же, добавив необходимые (я думаю) моды:

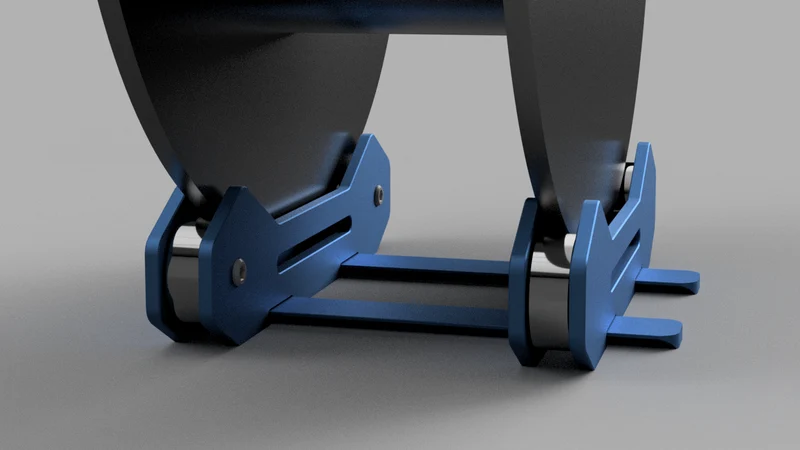

Направляющие быстрой регулировки ширины шпули EasySlider подходят для катушек любого стандартного размера и обеспечивают оптимальную параллельную работу.
Закрепите стороны, которые не могут открыться или сняться с подшипников во время печати.
Сборка удерживается как единое целое, что позволяет легко перемещать ее по шкафу/рабочему столу/столу/полкам и т. д.
Спецификация:
4x термовставки M3x4 мм
до 5,7 мм HI должно работать, но вам, возможно, придется привести в порядок вещи или открыть отверстия
4 болта с шестигранной головкой M3x10 мм или аналогичные.
M3x8 мм подойдет, только не так много ниток, чтобы скрепить стороны.
4x 6088 (коньковые) подшипники
Как это сделать (на самом деле довольно просто — если кому-то понадобится):
Распечатайте по одному экземпляру каждого файла .stl.
Оптимизированный дизайн для быстрой, чистой и легкой печати — без подставок, полей и т. д.
Слой 0,24 мм, наполнение 25%, PLA/PETG/ASA/… как хотите (не гибкий?!)
Расположите каждую деталь плоской стороной вниз и липкими кусочками вверх (здесь обычное дело).
Две стороны с дополнительн��ми «торчащими деталями» (технический термин) скручиваются вместе с двумя подшипниками, расположенными между ними.
Проверьте размеры отверстий, термовставки явно входят в большее отверстие.
Две стороны с вырезами соединяются вместе и образуют «рельсовую» часть плюс два оставшихся подшипника.
Сдвиньте две части, которые у вас теперь есть, на направляющую, и все готово!
ПОЛЕЗНЫЕ СОВЕТЫ:
Если вы обнаружите, что ваши подшипники слишком быстрые и вам нужен механизм «сцепления», просто прижмите стороны EasySlider TUSH к катушке с одной или обеих сторон, дополнительное трение не позволит ей вращаться слишком быстро и не сматывать массу нити.
Если у вас есть неровные края на рельсах или они слишком тугие и не соединяются и не двигаются свободно, возьмите наждачную бумагу и отшлифуйте края рельсов, пока не получите нужное количество движений.
