Альтернативный дизайн Poorest Man Feeder, ремикс без подд...
Мне понравился ремикс PMF от ДНК-топоизомеразы, но я ненавижу поддержку. Соответственно, я изменил модель, чтобы ее можно было распечатать без включенных поддержек. (Единственная необходимая опора — это встроенная опора для рычага очистителя.) Я также внес пару механических изменений в интересах долговечности и простоты использования.

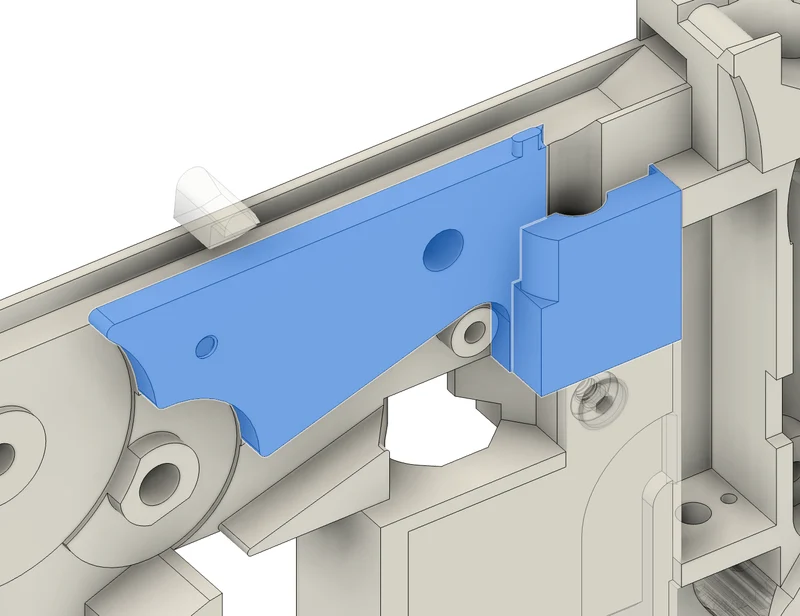

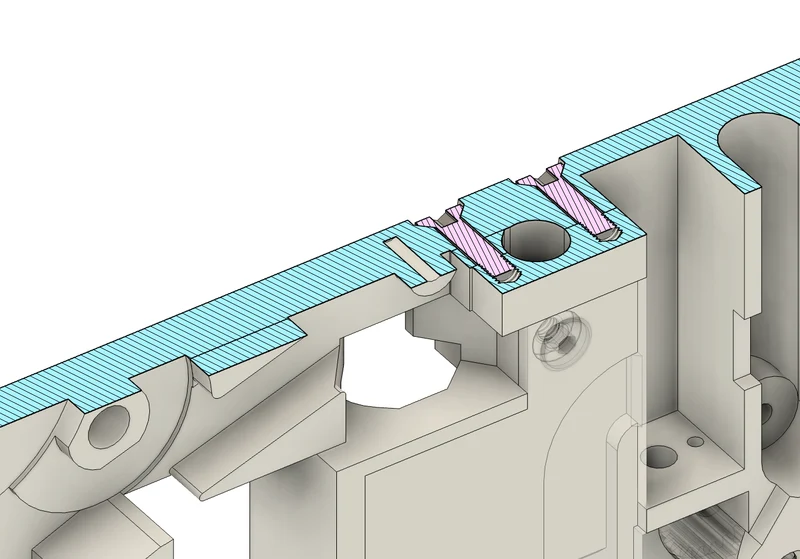

Для этого потребовалось разделить основной корпус на пару дополнительных частей, которые скрепляются стопорными штифтами и винтами с плоской головкой M3. Надеемся, что приведенные выше виды в разрезе должны показать, как они должны сочетаться друг с другом.
Дополнительно я внес следующие изменения:

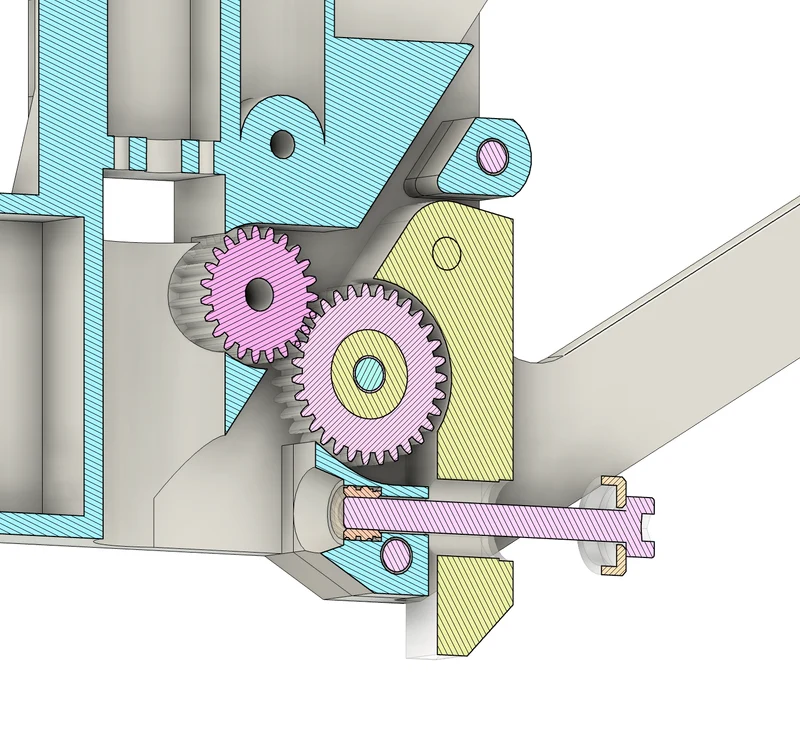

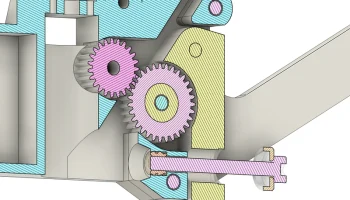

Большая шестерня очистителя и рычаг рычага теперь вращаются на установочных штифтах M3 (12 мм и 16 мм соответственно) вместо винтов.
винт натяжителя теперь фиксируется с латунной термофиксируемой вставкой M3x4x5 мм, а не с пластиковой.

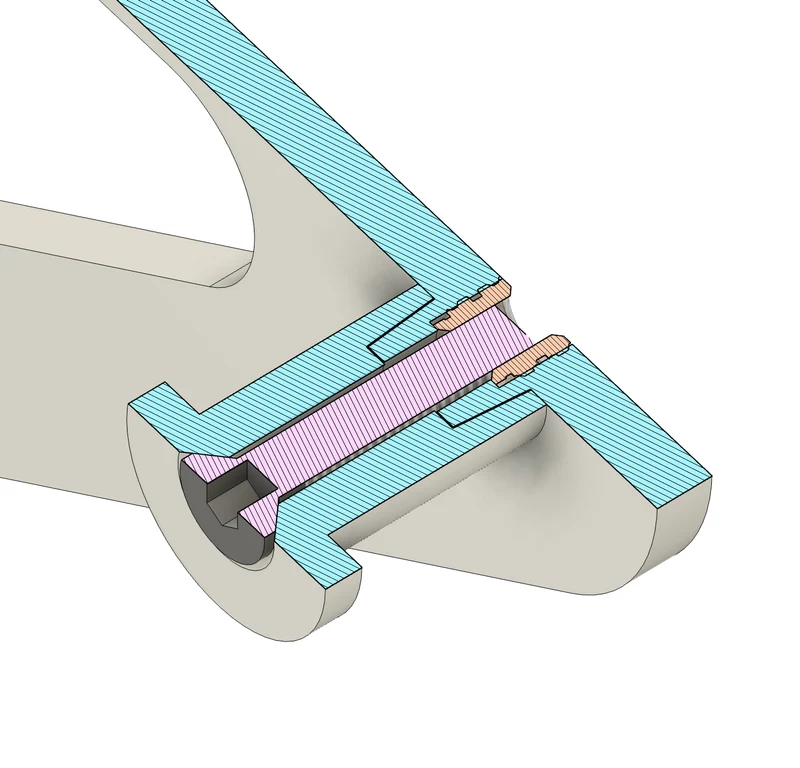

Ручку держателя катушки можно заменить, она крепится с помощью винта M3 и термофиксирующей вставки.
боковая крышка крепится с помощью M3 FHCS
В общей сложности дополнительное оборудование, необходимое для этого ремикса, следующее:
1 дюбель M3x12 мм
1 дюбель M3x16 мм
2x M3x8 мм FHCS
1x M3x10 мм FHCS
2x M3x12 мм FHCS
3x M3x16 мм FHCS
1x M3x30 мм ШКС
