Вставка-ручка для корзины для одежды - пример конструкции...
Хотя этот отпечаток был сделан для довольно ограниченной цели, я подумал, что некоторые дизайнерские соображения, связанные с его созданием, могут быть поучительны при рассмотрении дизайна и печати «недостающих частей».

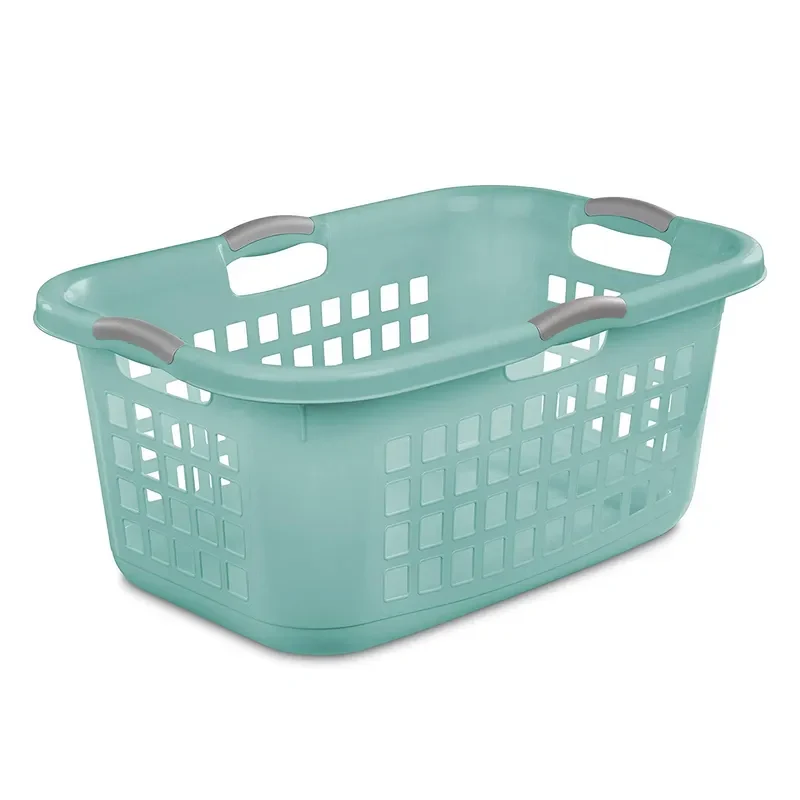

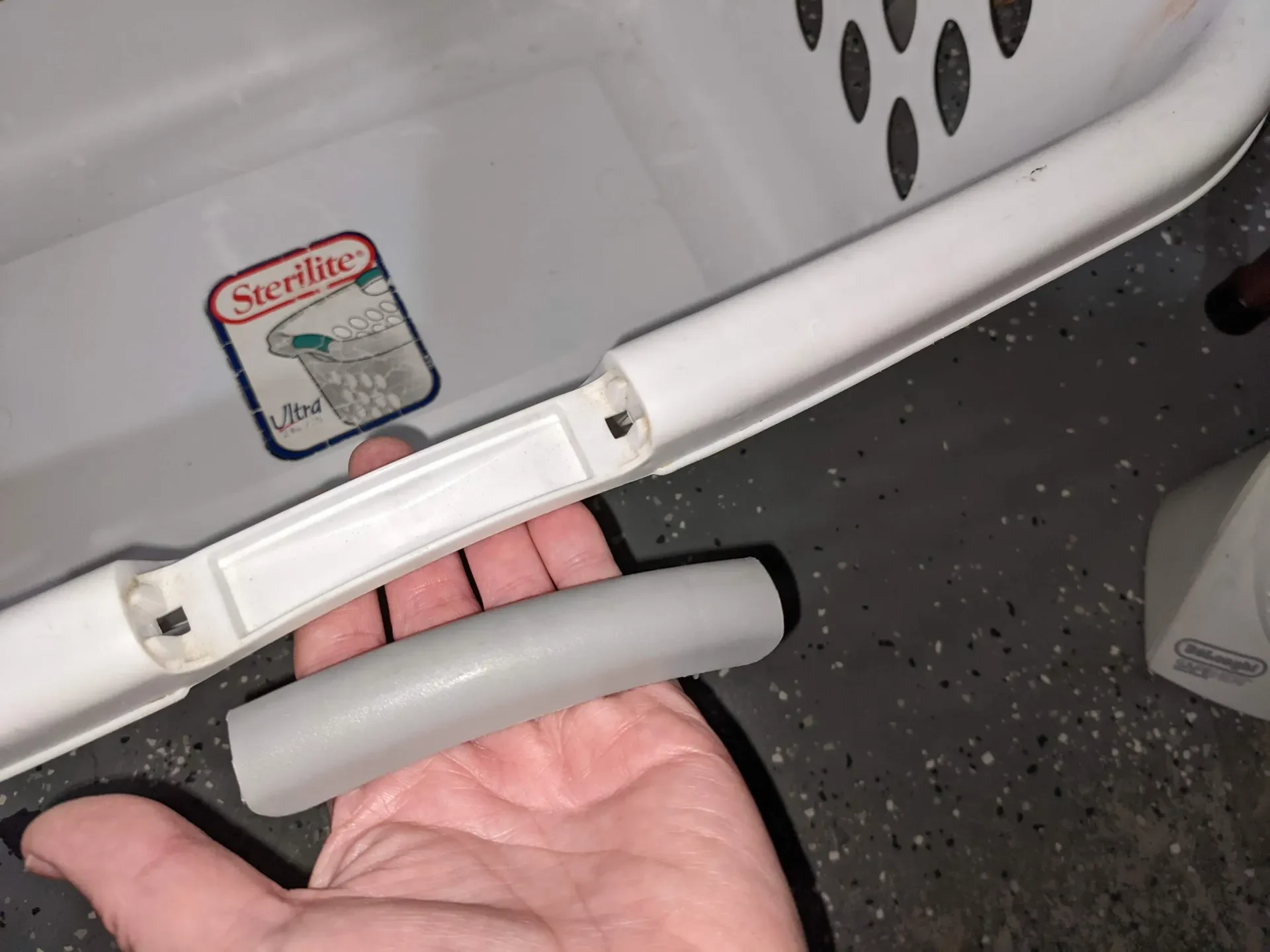

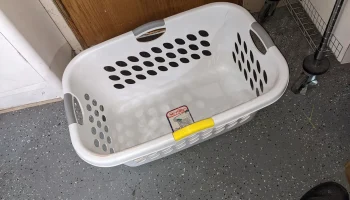

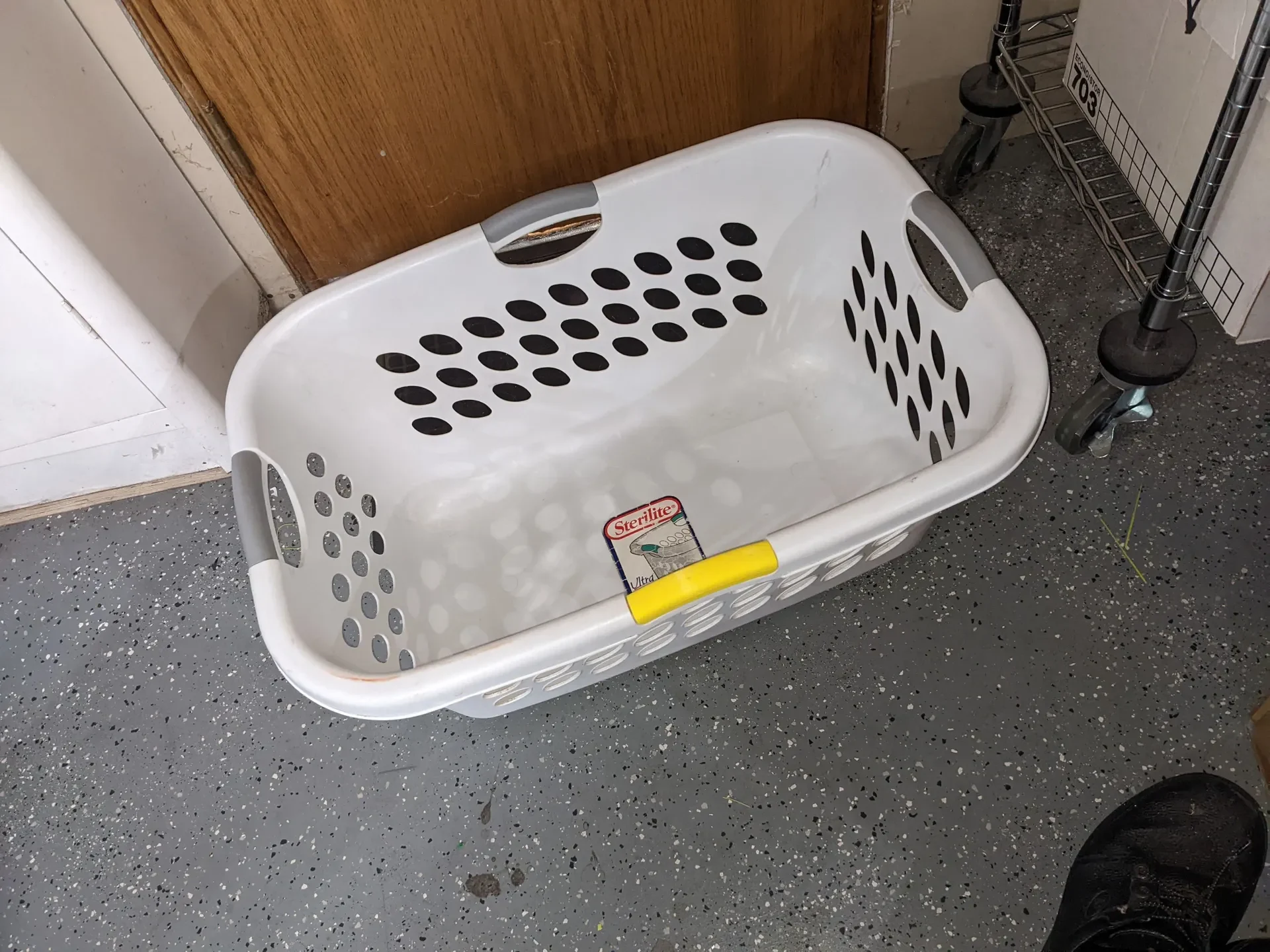

Эта вставка для ручки подходит к моей корзине для одежды марки Sterilite (но, похоже, стандартизирована для многих других их продуктов). В моей корзине для одежды обычно есть четыре таких вставки для ручек (см. фото), но одна из них почему-то потерялась (они просто защелкиваются). Естественно, как владелец 3D-принтера, я сразу подумал: «Могу напечатать замену!»

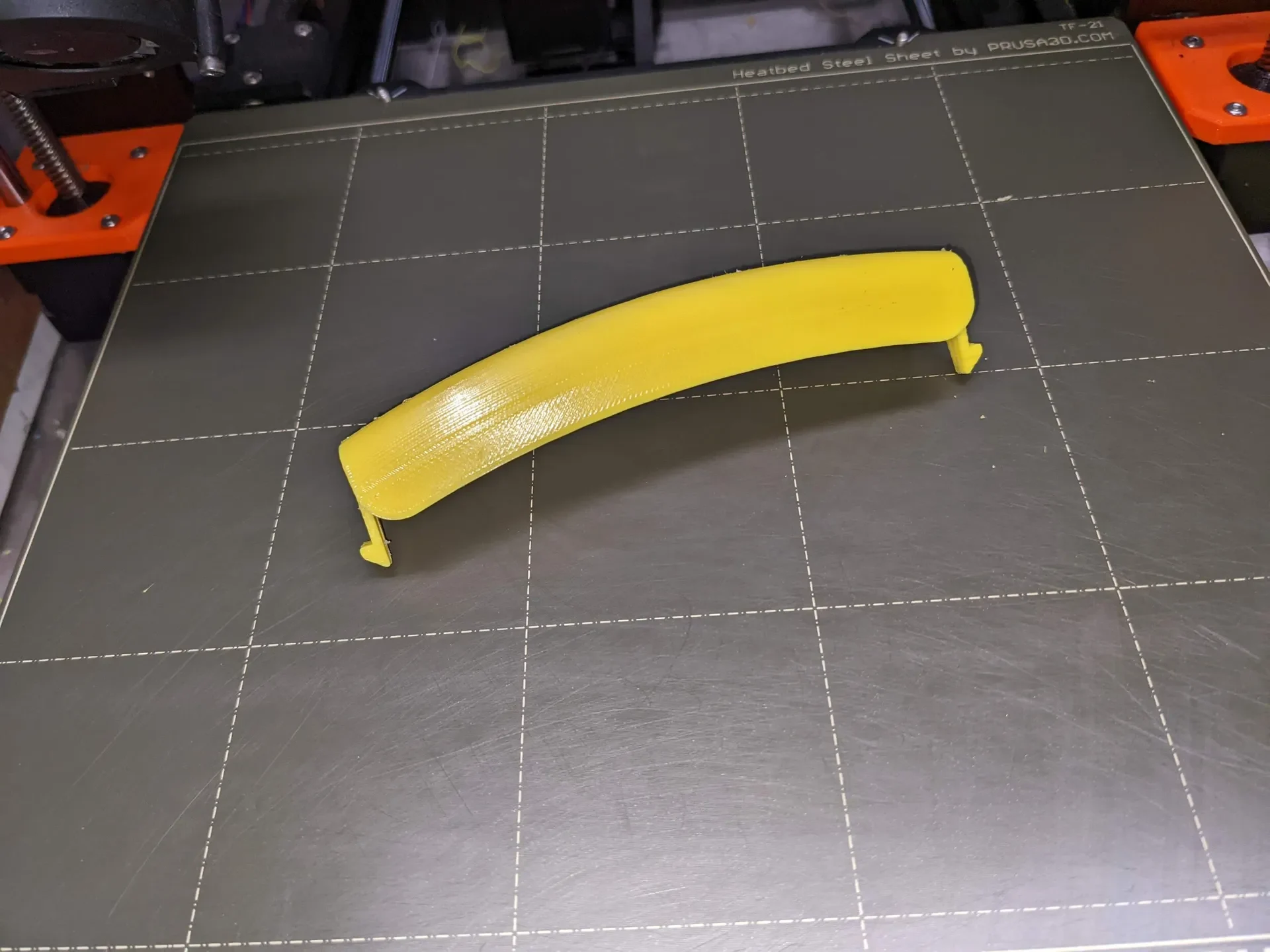

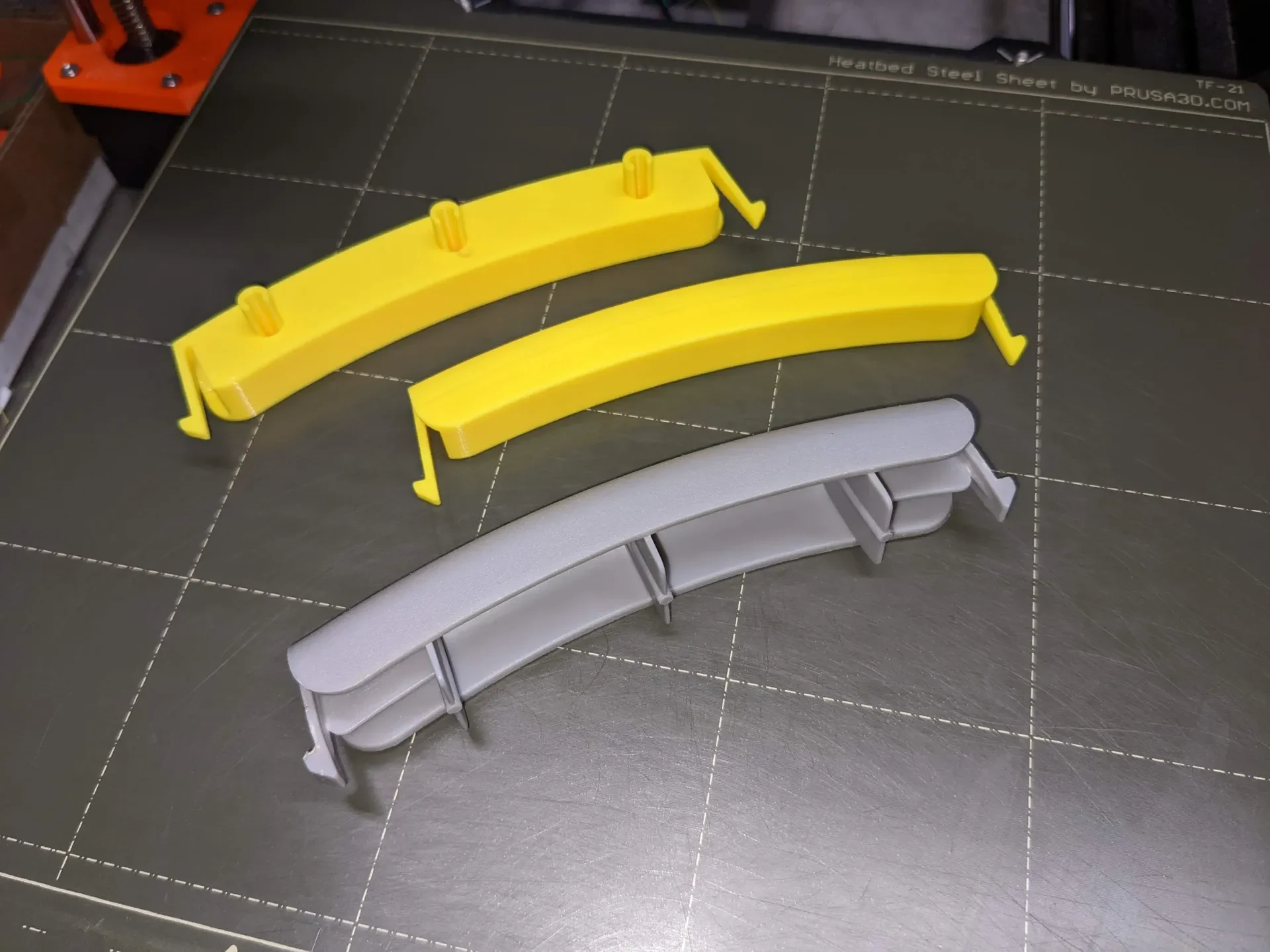

Хотя я мог бы создать точную копию, я не считал это целесообразным, поскольку для всей детали потребовались бы опоры и, вероятно, не было бы гладких поверхностей там, где это необходимо, после печати. Вместо этого я разработал деталь, разделенную пополам по длине, с мыслью, что две половинки можно будет склеить после печати.

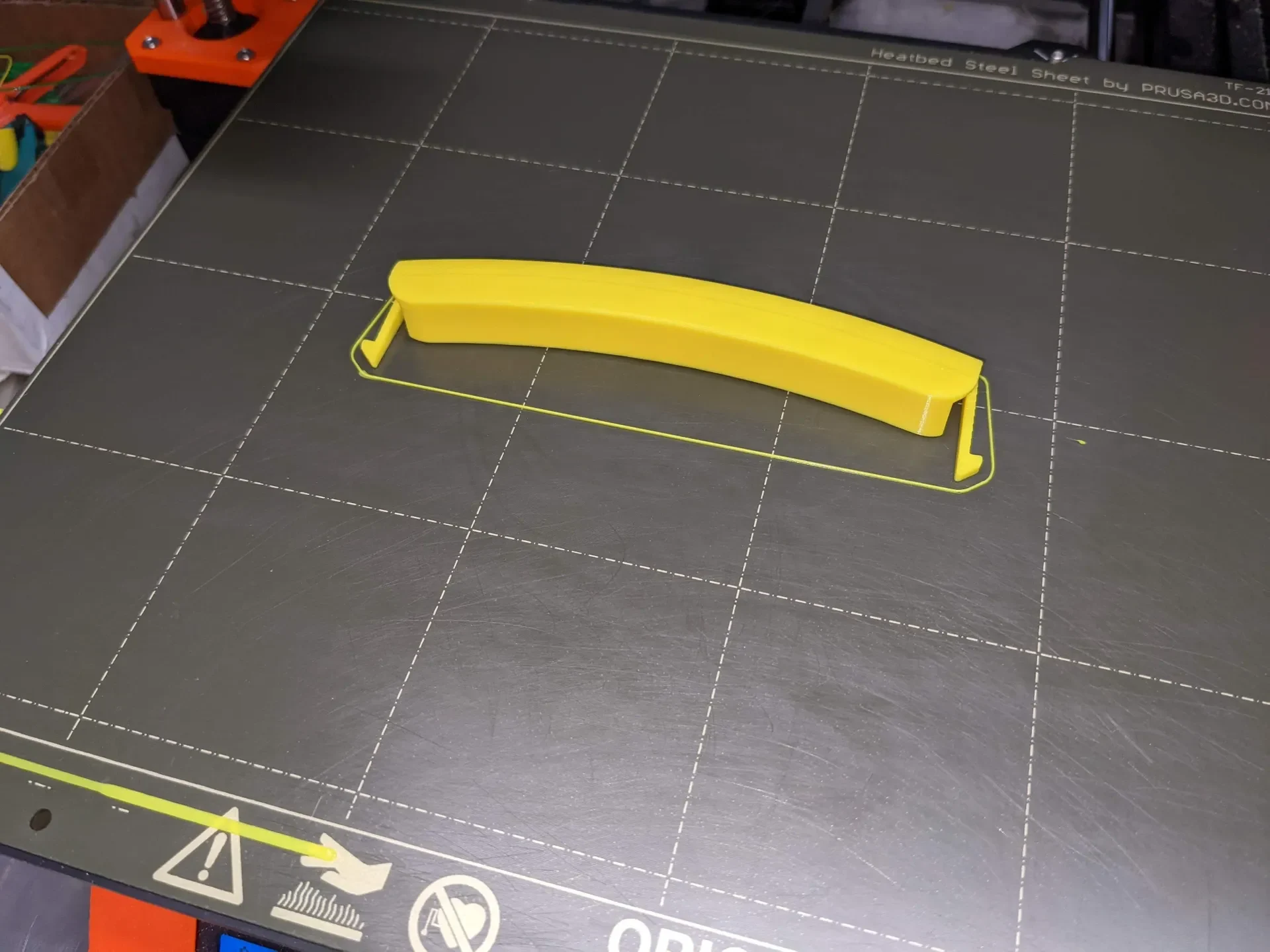

Кроме того, в результате разделения детали была получена ровная поверхность, обеспечивающая хорошую адгезию станины. Поскольку деталь была «сплошной», в слайсере автоматически создавались внутренние опоры (прямолинейное заполнение). Кроме того, ориентация «плоской стороной вниз» позволила напечатать выступ с защелкой в наиболее сильной ориентации.
Поскольку я знал, что две половинки будут склеены вместе, я также включил в конструкцию отверстия для выравнивающих штифтов. Выравнивающие штифты значительно облегчают удержание деталей на одном уровне во время склеивания, а также добавляют детали дополнительную прочность.

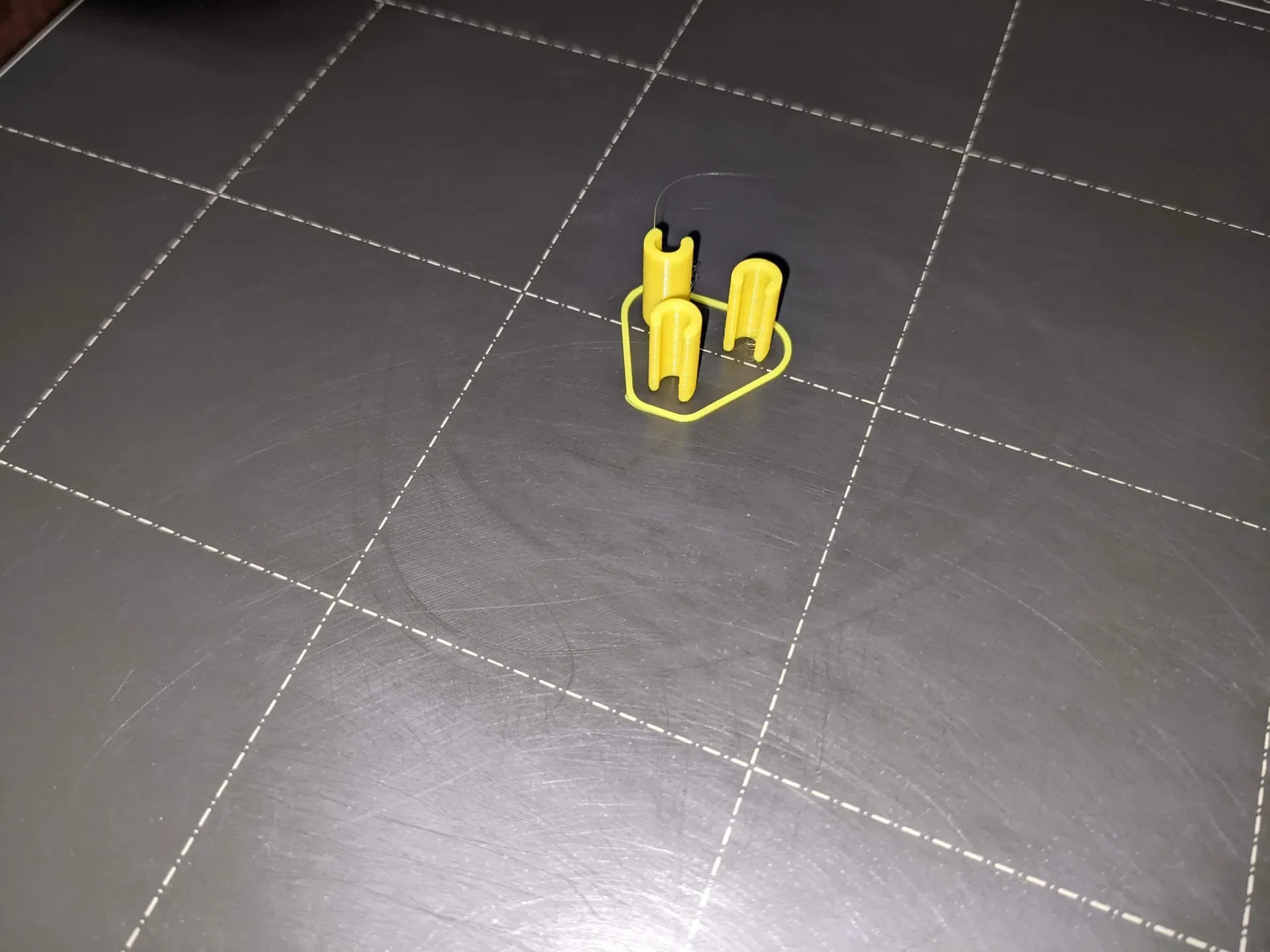

Обратите внимание, что установочные штифты не являются цельными, а выполнены в виде «пружинных штифтов». Они печатают быстрее, используют меньше нити и обеспечивают плотную посадку в отверстиях для булавок.
Распечатать инструкции:
Распечатайте на PLA, используя предоставленные файлы 3mf или gcode. В целом:
5% прямолинейное заполнение
периметры = 3
САПР
Файлы 3D CAD OnShape для этого находятся здесь:
https://cad.onshape.com/documents/396efdd60db589c55092765e/w/e13cc5efb93ed24b02e02424/e/99144dd070a59ab0b9f40255
