Задняя крышка QIDI Q2 Toolhead - простая в установке разд...

Это модификация «Качество жизни» задней крышки печатающей головки QIDI Q2 (q2喷头后盖).

Проблема: стандартная обложка QIDI Q2 часто повреждается во время неудачной печати (особенно «капли гибели»). Замена оригинальной заводской детали сложна, поскольку требует значительной разборки головки инструмента и отсоединения тонких ленточных кабелей.

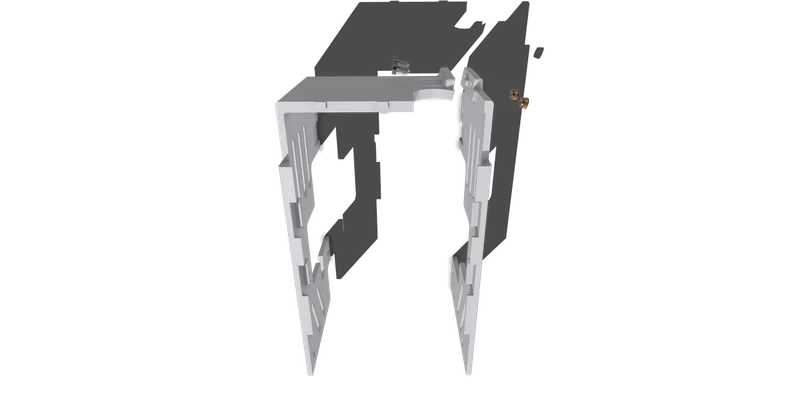

Решение: я изменил официальный файл STEP, предоставленный службой поддержки QIDI, чтобы создать разделенный дизайн на две части.

Разборка не требуется: для установки не нужно отсоединять ленточный кабель или снимать коммутационную плату. Две половинки просто зажимаются/собираются вокруг существующих компонентов.

Заводской вид: разработан, чтобы точно соответствовать эстетике и размерам оригинального принтера. Он выглядит стандартным, но лучше справляется с обслуживанием.

Простой ремонт: если чехол снова сломается, вы можете заменить его за считанные минуты.

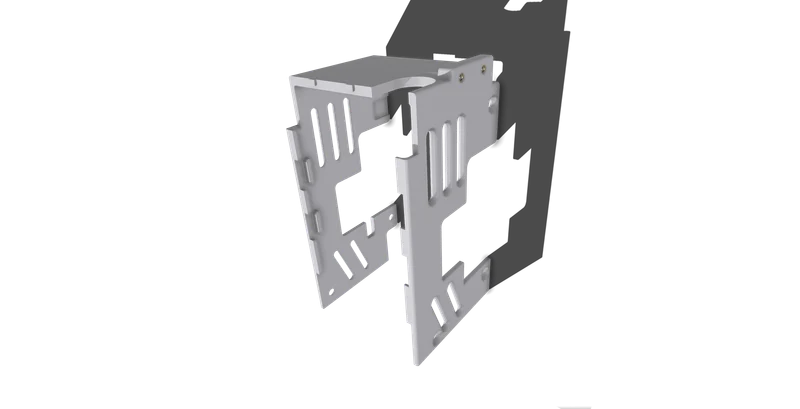

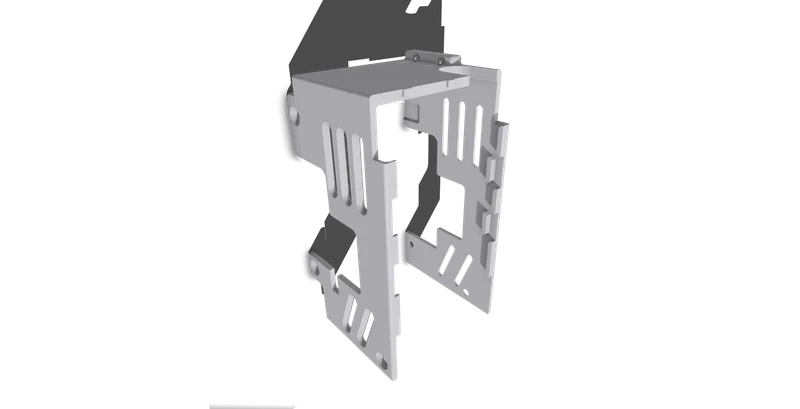

Интерактивный 3D-просмотр

Вы можете повернуть и проверить разделенный дизайн в браузере перед печатью: Просмотр модели в веб-просмотре Shapr3D.

Открытый исходный код/совместимость с ремиксами

Я верю в истинно открытое оборудование. В отличие от многих авторов, которые загружают только файлы сетки (STL), я всегда предоставляю сообществу высококачественные исходные файлы, чтобы упростить создание ремиксов и модов.

Включенный файл: qidi_head_top_cover_left_right.step

Не стесняйтесь загрузить файл STEP и изменить его в соответствии со своими потребностями.

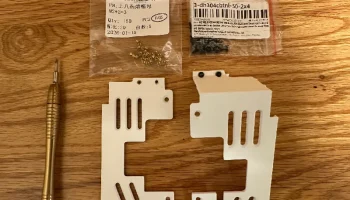

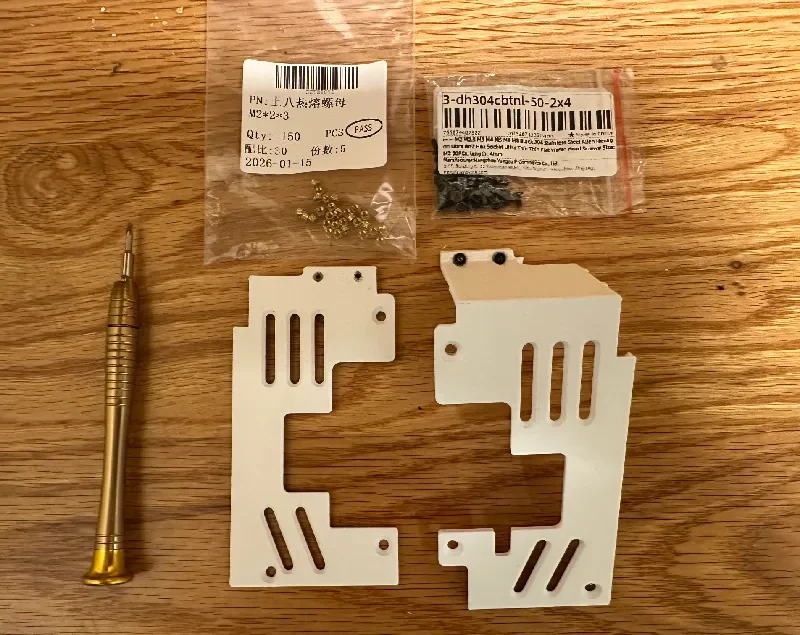

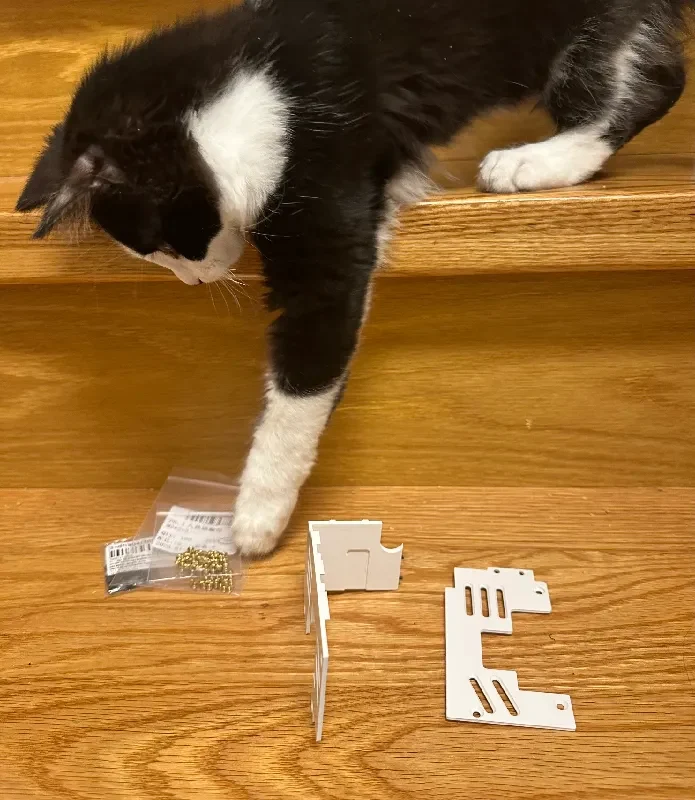

Требуемое оборудование (спецификация)

Для сборки сплит-конструкции понадобится следующая специфическая фурнитура. Это стандартные компоненты, которые легко найти на Amazon или AliExpress.

2 сверхтонких болта с головкой M2 × 4 мм

Тип: шестигранная головка, ультратонкий винт с плоской головкой.

Примечание. Стандартные головки торцевых головок могут выступать слишком далеко; для оформления используйте стиль «вафельный/плоский».

2 латунные термофиксируемые вставные гайки

Размер: M2 x L2 x OD3 (внутренний диаметр 2 мм, длина 2 мм, внешний диаметр 3 мм).

Тип: Медная вставка для литья под давлением с термоплавкой накаткой.

Установка: С помощью паяльника вплавьте их в соответствующие отверстия на печатной детали.

Распечатать инструкции

Поскольку эта деталь находится на хотэнде внутри нагретой камеры, PLA плавится.

Матери��л: ASA или ABS (важен для термостойкости).

Цвет: Белый (соответствует заводскому виду).

Опоры: Для взаимосвязанных секций могут потребоваться минимальные опоры.

Заполнение: 40% (для жесткости конструкции).

Установка

Подготовка: С помощью паяльника запрессовать латунные вставки М2 в отверстия на «нижней» половине крышки.

Снимите старую крышку: удалите сломанные фрагменты старой крышки (осторожно отрежьте их, если они зажаты кабелем).

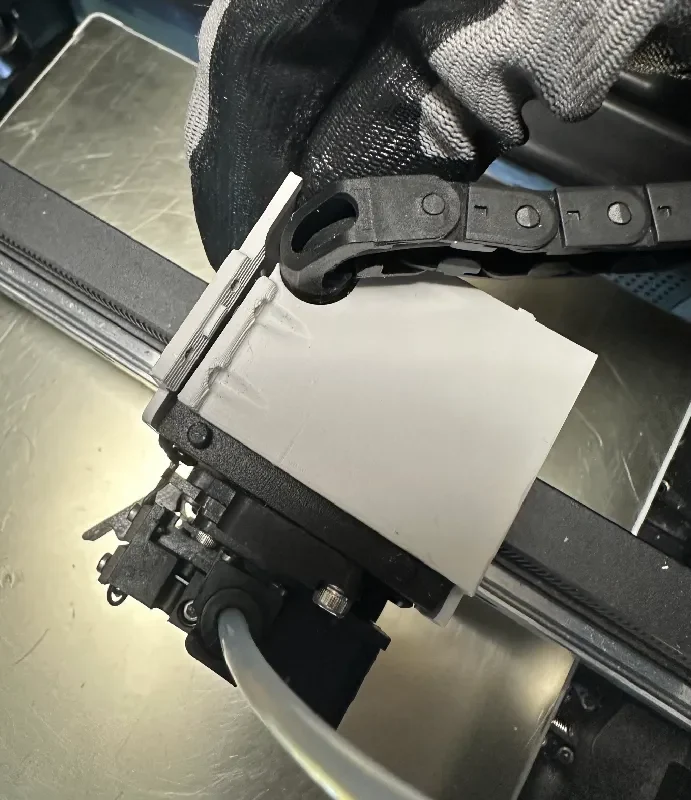

Сборка: поместите две новые распечатанные половинки вокруг узла головки инструмента.

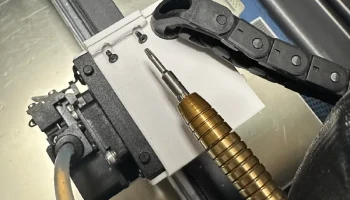

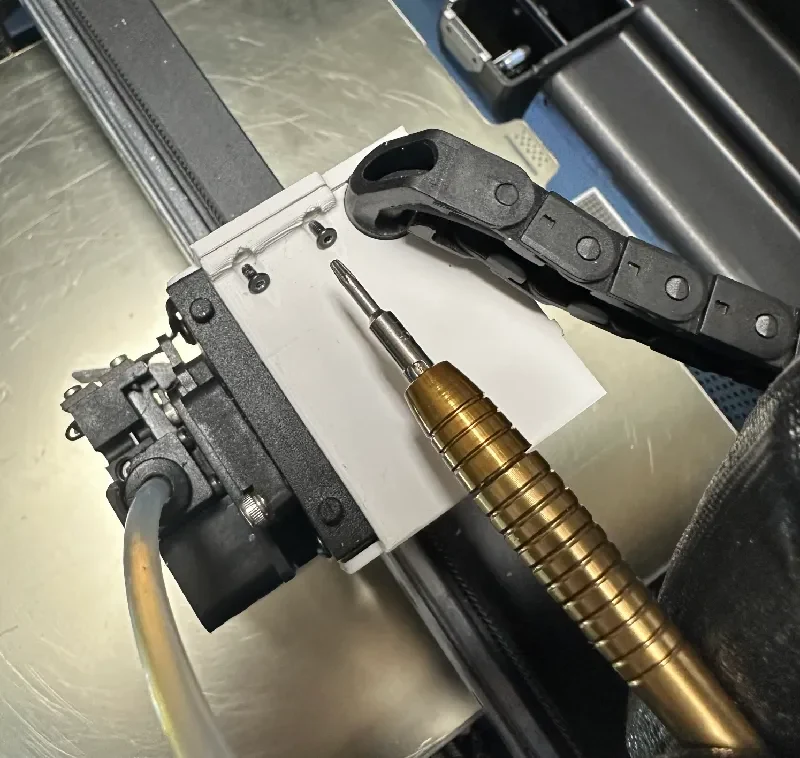

Закрепите: скрутите две половинки вместе с помощью ультратонких болтов M2 x 4 мм в латунные вставки, которые вы только что установили.

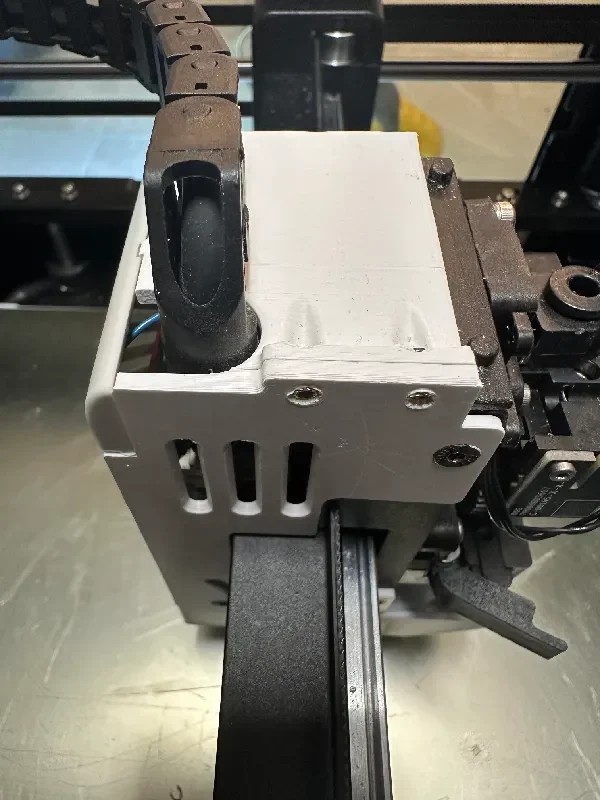

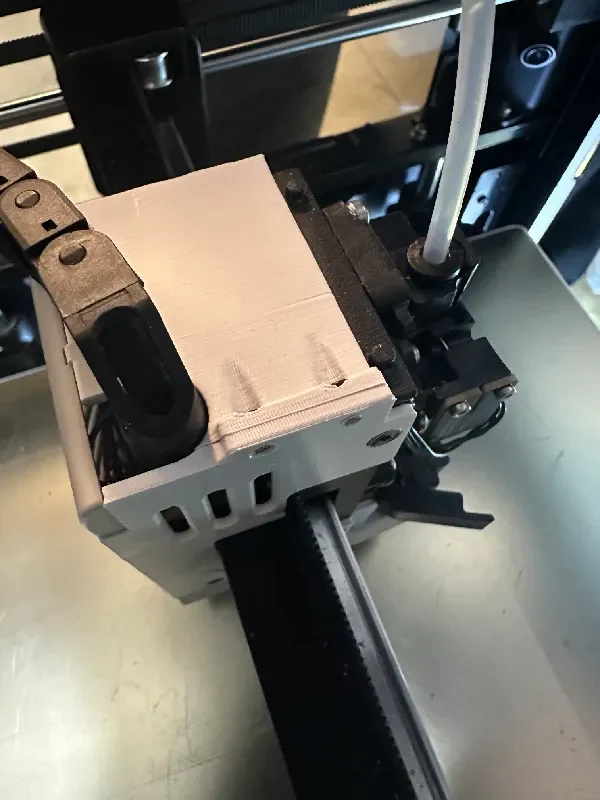

Завершение: закрепите всю сборку на головке инструмента с помощью оригинальных крепежных винтов QIDI.
