Remix-A-Stix: система параметрических соединений с возможностью повторного смешивания

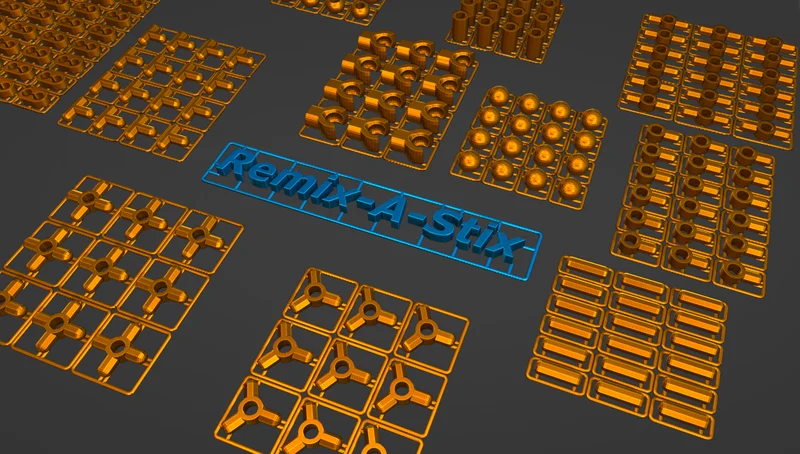

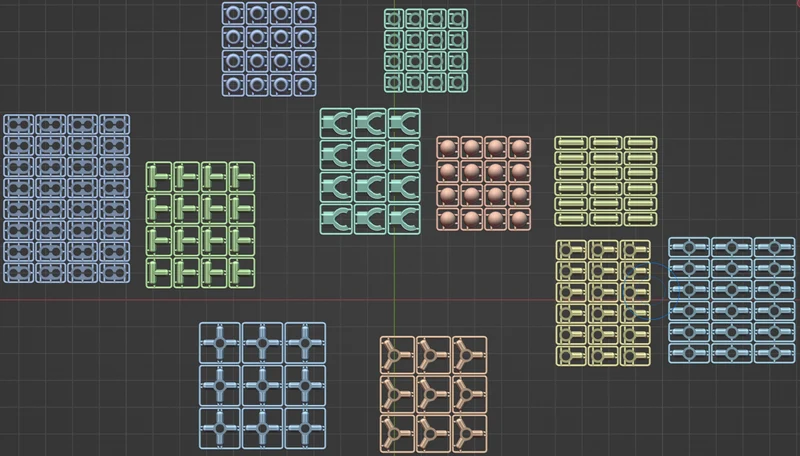

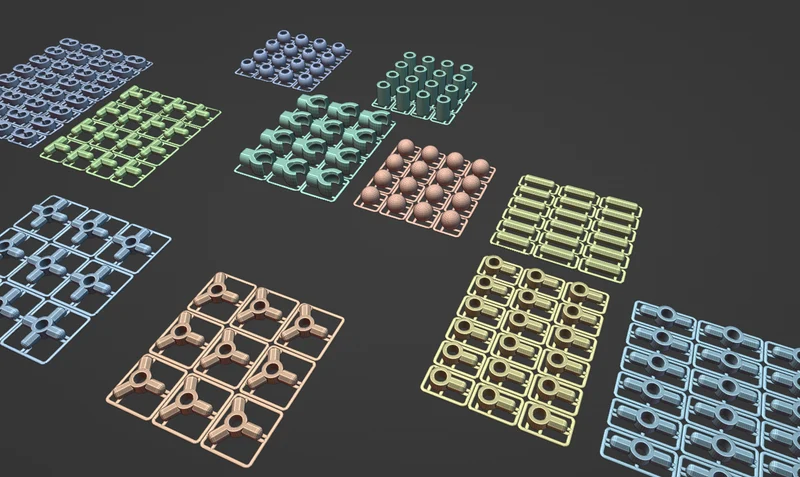

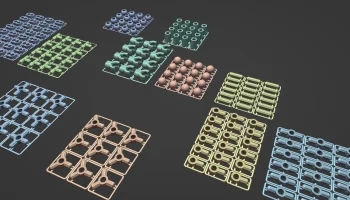

Remix-A-Stix — это набор параметрических шаровых шарниров, головок и соединителей, совместимых с шаровыми шарнирами Mini 13/Lucky 13 (с помощью шаровых шарниров 6 мм) и аксессуарами Gunpla (с помощью штифтов и отверстий 3 мм). Размеры и допуски можно смешивать с помощью модификаторов узлов геометрии в исходном файле Blender (.blend). Сюда также входит процедурно сгенерированная система литников, обеспечивающая прилипание мелких деталей и углов к рабочей пластине во время печати, избавляя производителей от необходимости снимать заусенцы с лишнего материала краев: просто отр��жьте литники и соедините детали! Бегунки из нескольких частей помогут вам собрать большую коллекцию ваших творений.

Настройки печати

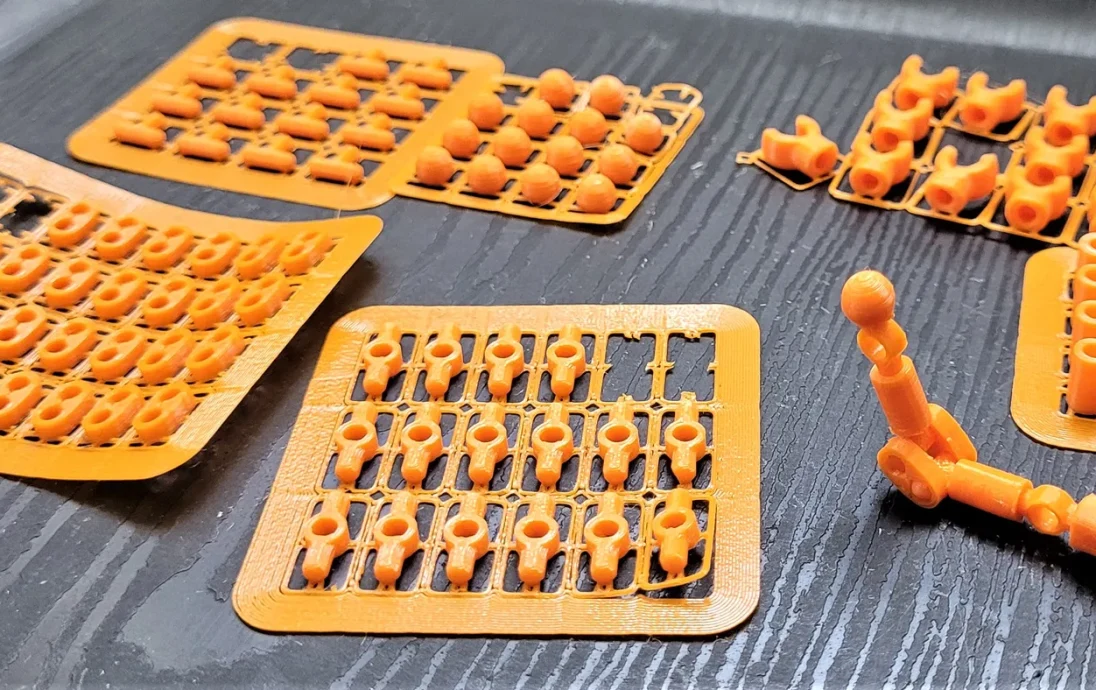

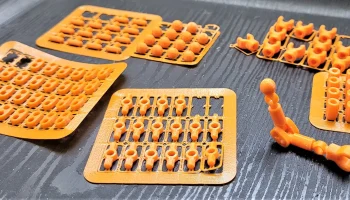

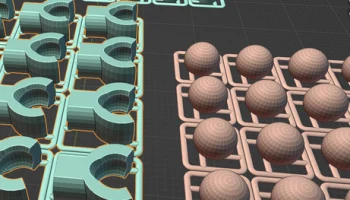

В сочетании с внешним краем система литников помогает острым углам и мелким деталям оставаться приклеенными к рабочей пластине. После этого используйте фрезы, чтобы удалить лишний материал, как если бы вы использовали комплек�� моделей.

Если детали не подходят, несмотря на калибровку вашего принтера, отрегулируйте параметры допуска в файле Blender. Предустановленные значения были протестированы на модифицированном Ender 3 Pro (Direct Drive, BLTouch и E3D Revo CR). Поскольку отдельные детали небольшие, вы можете настроить, распечатать и протестировать относительно быстро по сравнению с более крупными тестовыми отпечатками.

PETG рекомендуется из-за износостойкости и гибкости.

Материал: ПЭТГ
Высота слоя: 0,16 мм
Поддерживает: Нет
Брим: Да
Заполнение: 15%
Ремикс

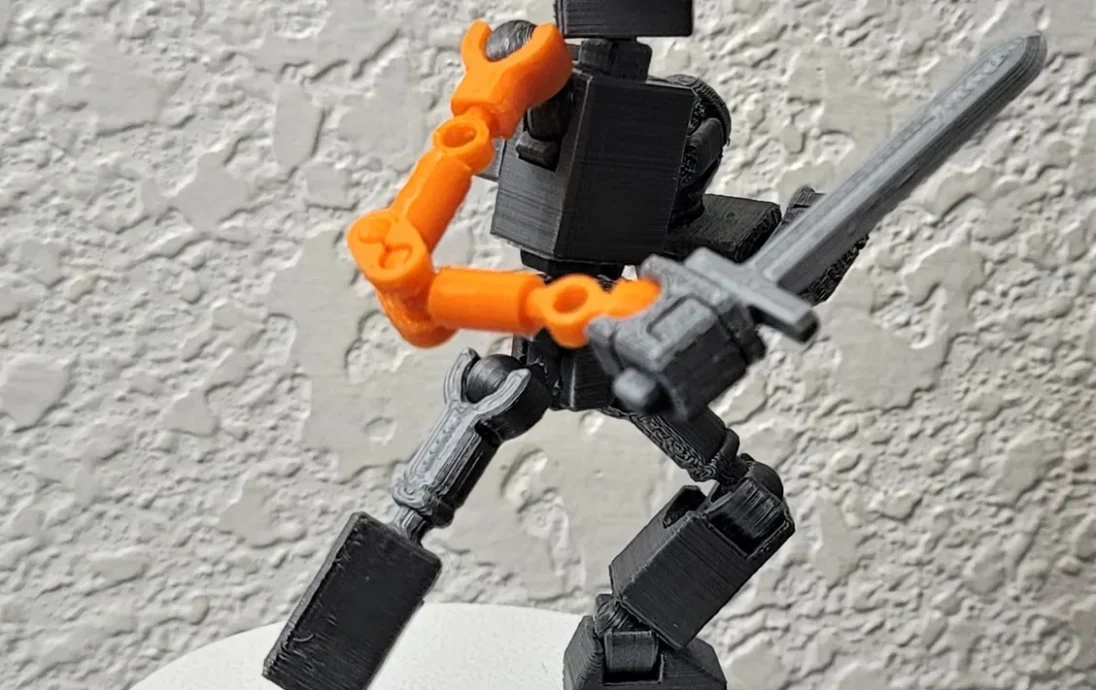

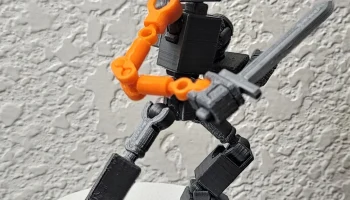

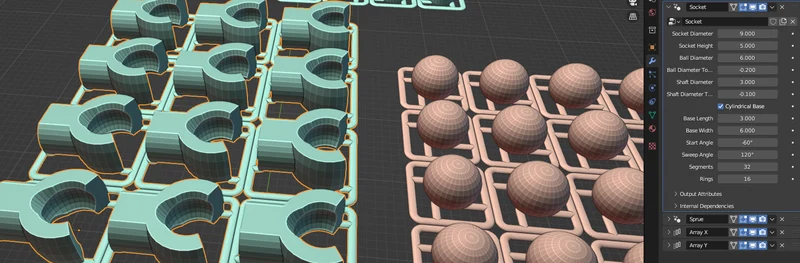

Вам предлагается сделать ремикс этих частей для использования в ваших собственных творениях. Например, вы можете изменить длину и диаметр разъемов, чтобы создать новые пропорции фигурок, или настроить допуски в соответствии с требованиями вашего 3D-принтера. Просто настройте значения параметров в предоставленном исходном файле Blender.

Remix-a-Stix предназначены для ремиксов и использования. Пожалуйста, дайте мне знать, если вы используете какой-либо из этих элементов в своих проектах!

Благодарности

Размеры шаровых шарниров взяты из превосходных шарниров Mini 13 от Soozafone. Однако фактическая геометрия из Mini 13 не используется, поскольку каждая часть генерируется процедурно с использованием узлов геометрии Blender.

Размеры штифтов и отверстий соответствуют соединениям диаметром 3 мм, обычно используемым в комплектах Gunpla (пластиковая модель Gundam), включая одноименную систему настройки из линейки Bandai 30 Minute Missions.

Журнал изменений
6 июня 2023 г.
Добавлены новые картинки.
Добавлен предварительно нарезанный gcode и файл PrusaSlicer (.3mf).
Исправлены ошибки в системе литников.
Скорректированы допуски по умолчанию для соединения раструб-вал.
