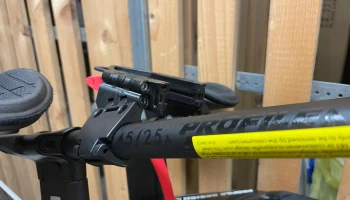

Угловой адаптер для крепления к бутылке профильной констр...

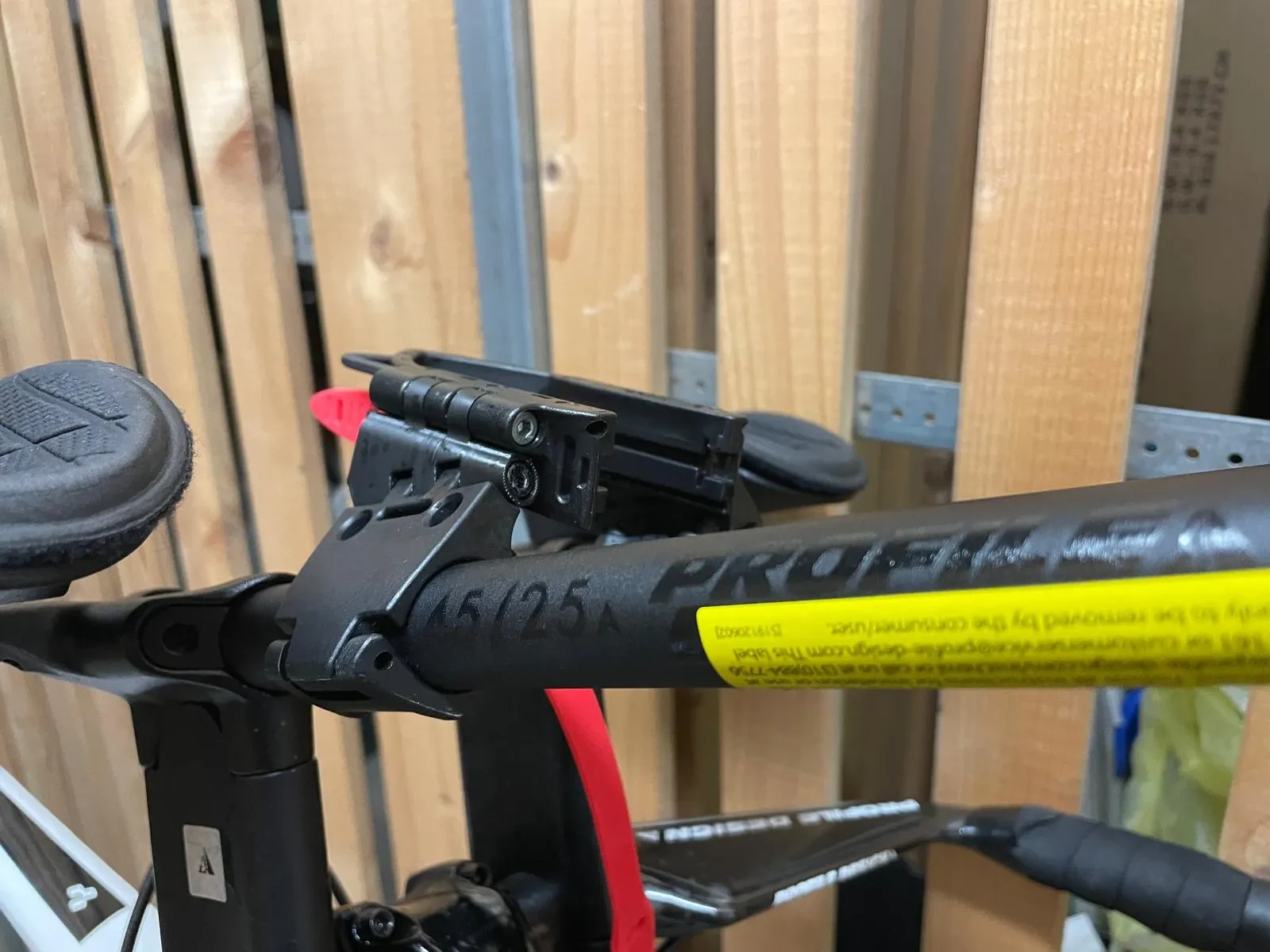

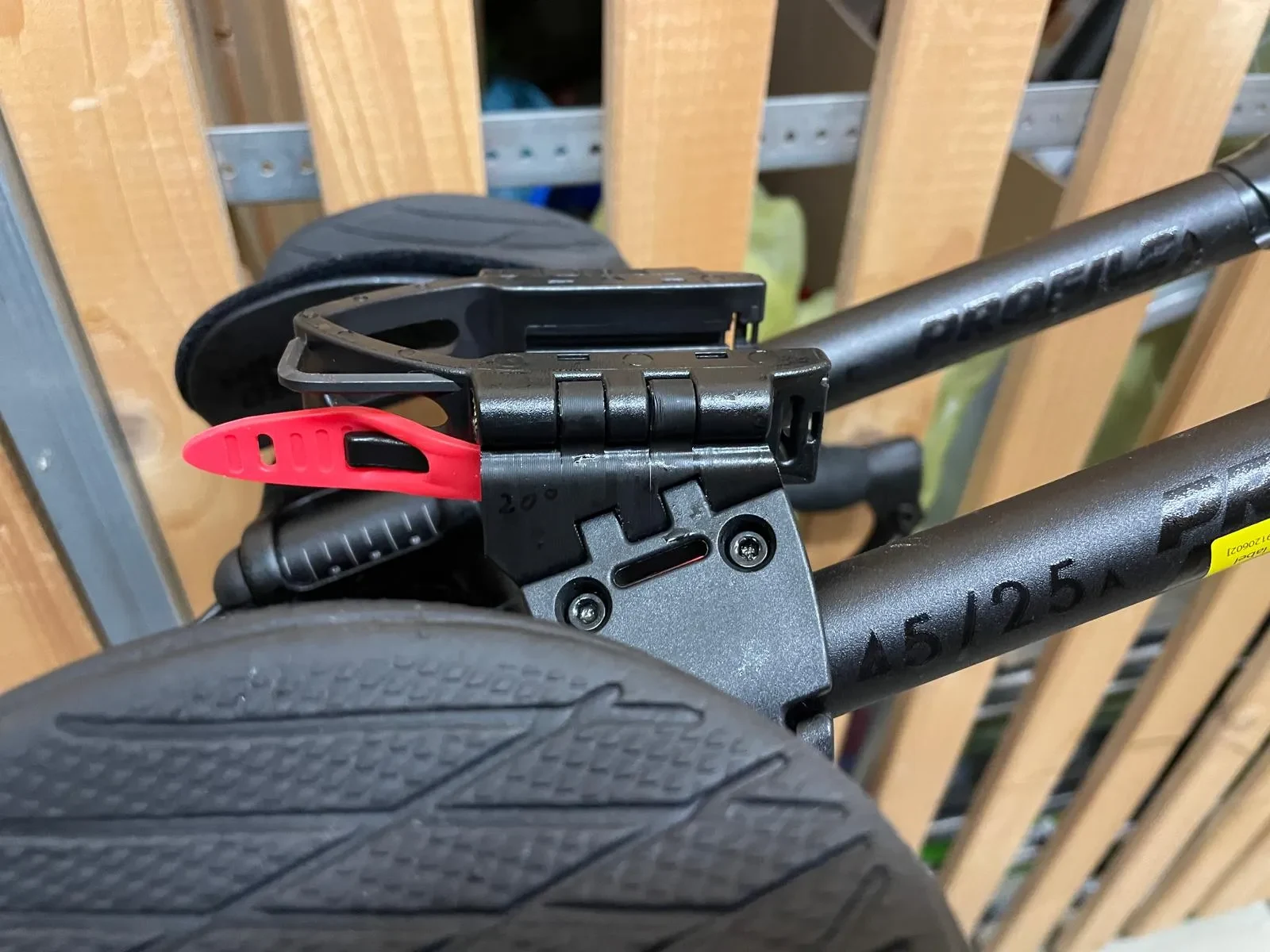

Переходник устанавливается между крепежной деталью на ручке и частью, удерживающей бутылку, чтобы выровнять бутылку, если ручка находится под углом.

Для установки дополнительного винта на каждую деталь требуется резьбовая вставка (M4). Отверстие для вставки диаметром 5,6 мм. Для крепления адаптера открутите винт крепления флакона и вставьте адаптер. деталь идентична с обеих сторон, слева и справа. Вставьте винты и закрепите их.

Напечатанный из PLA с четырьмя-пятью периметрами, адаптер достаточно жесткий, чтобы выдержать использование в гонках.

Модель спроектирована и прикреплена в Fusion 360, поэтому при необходимости можно внести изменения.
