Bissel Little Green - исправление дефектов конструкции?.....

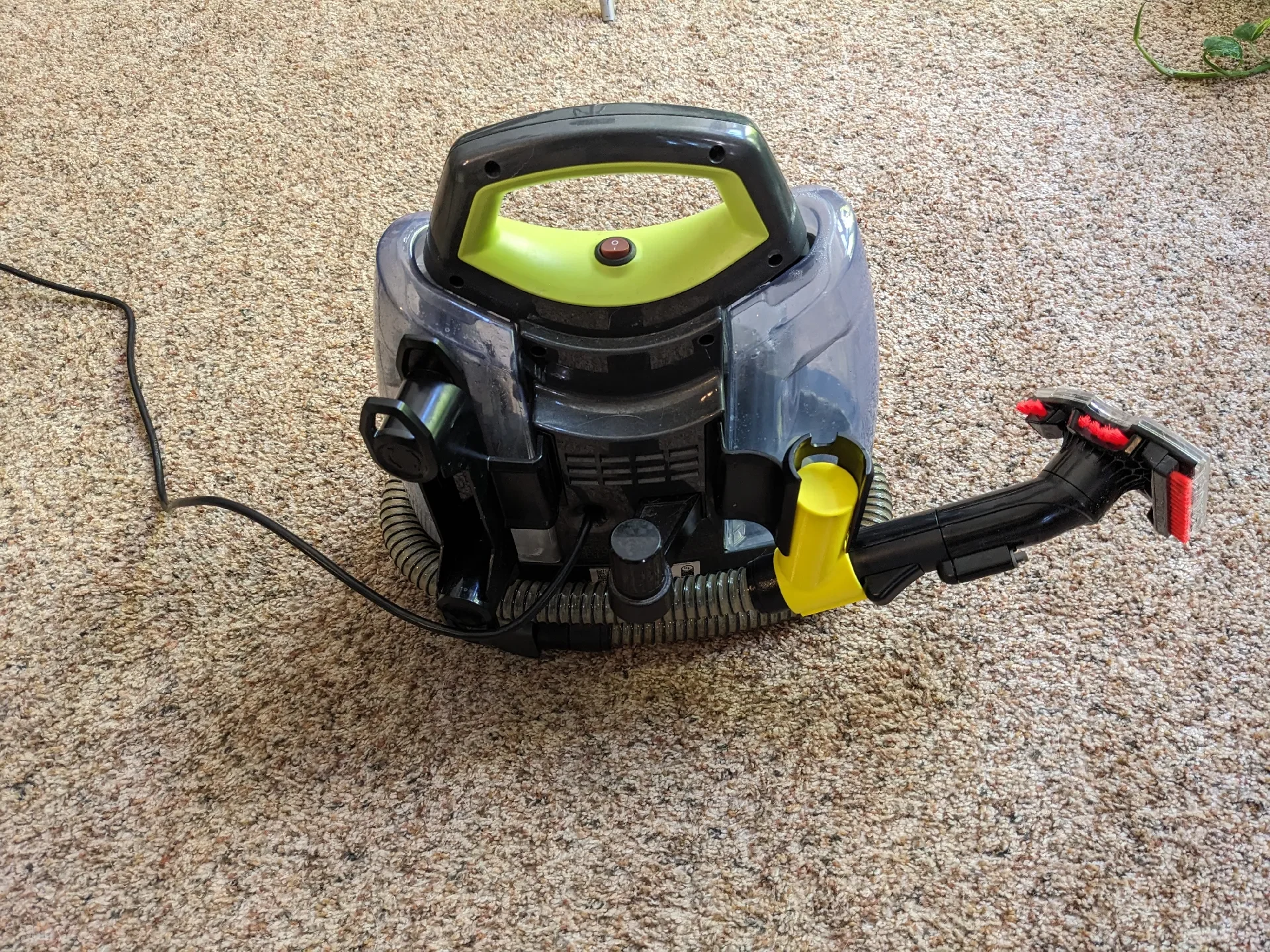

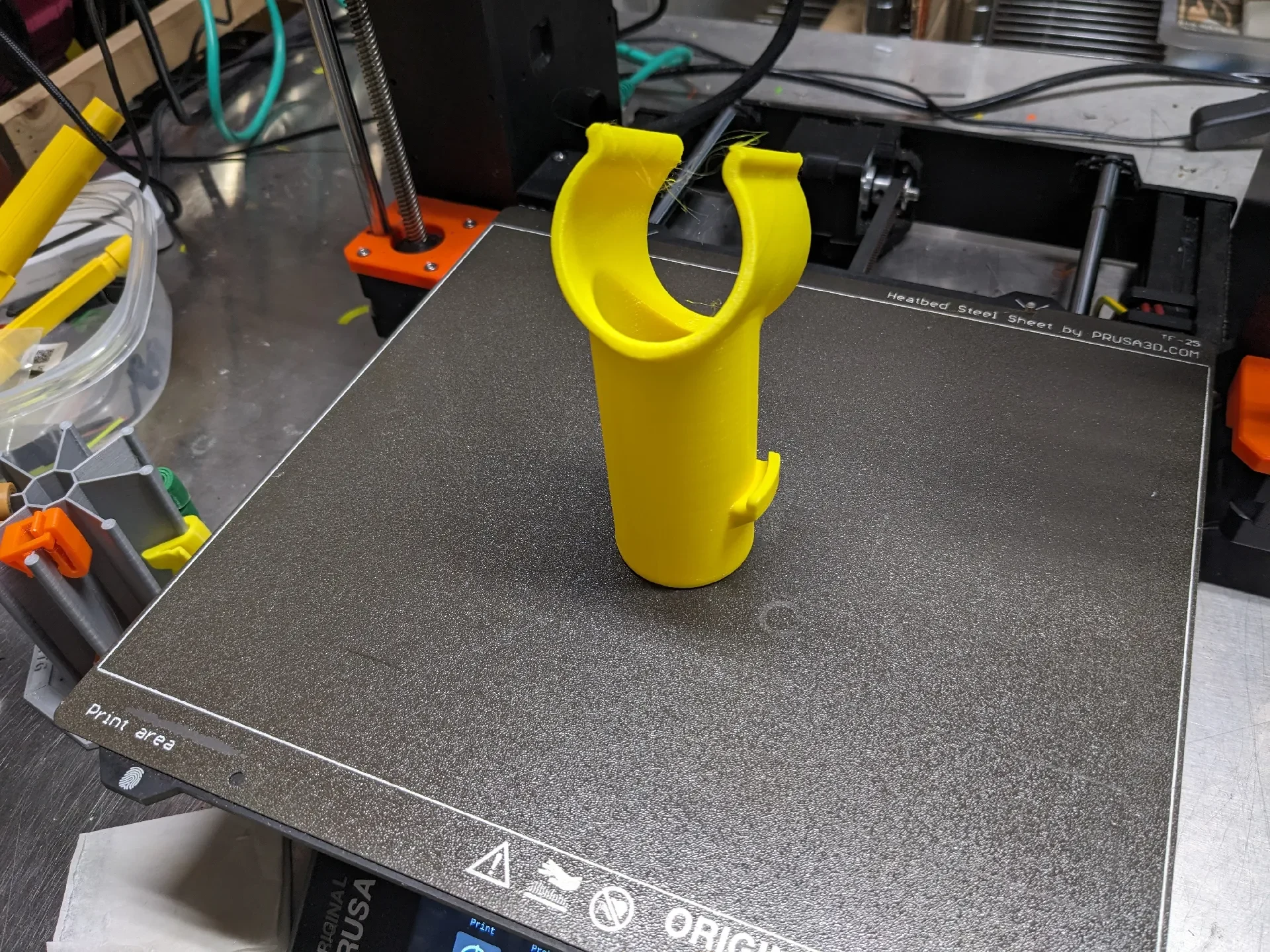

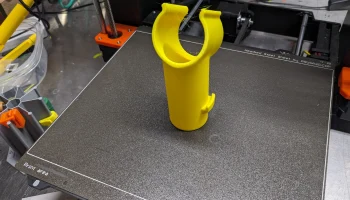

ОБНОВЛЕНИЕ (22 июня 2026 г.): Моя первоначальная версия работала, но не удерживала шланг так прочно, как мне хотелось, поэтому я добавил новую, более надежную версию V02; это желтая версия на фотографиях. См. инструкции по печати ниже.

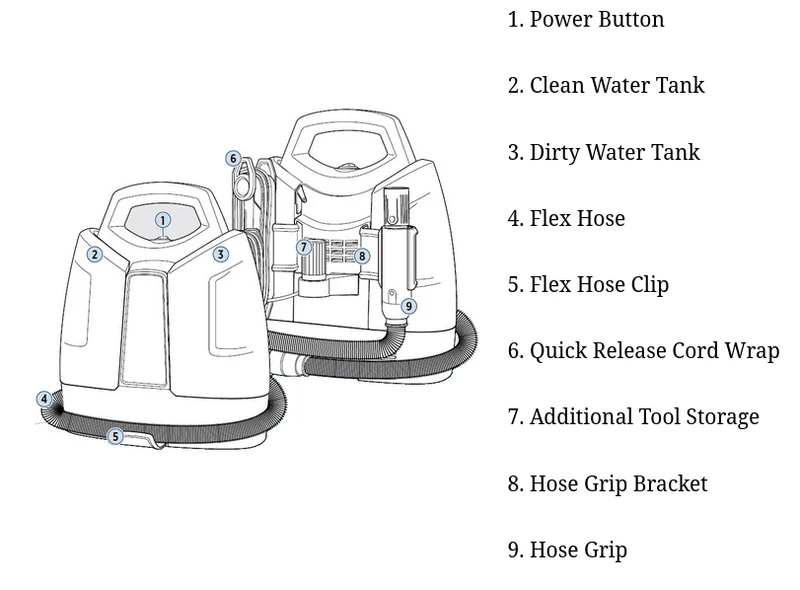

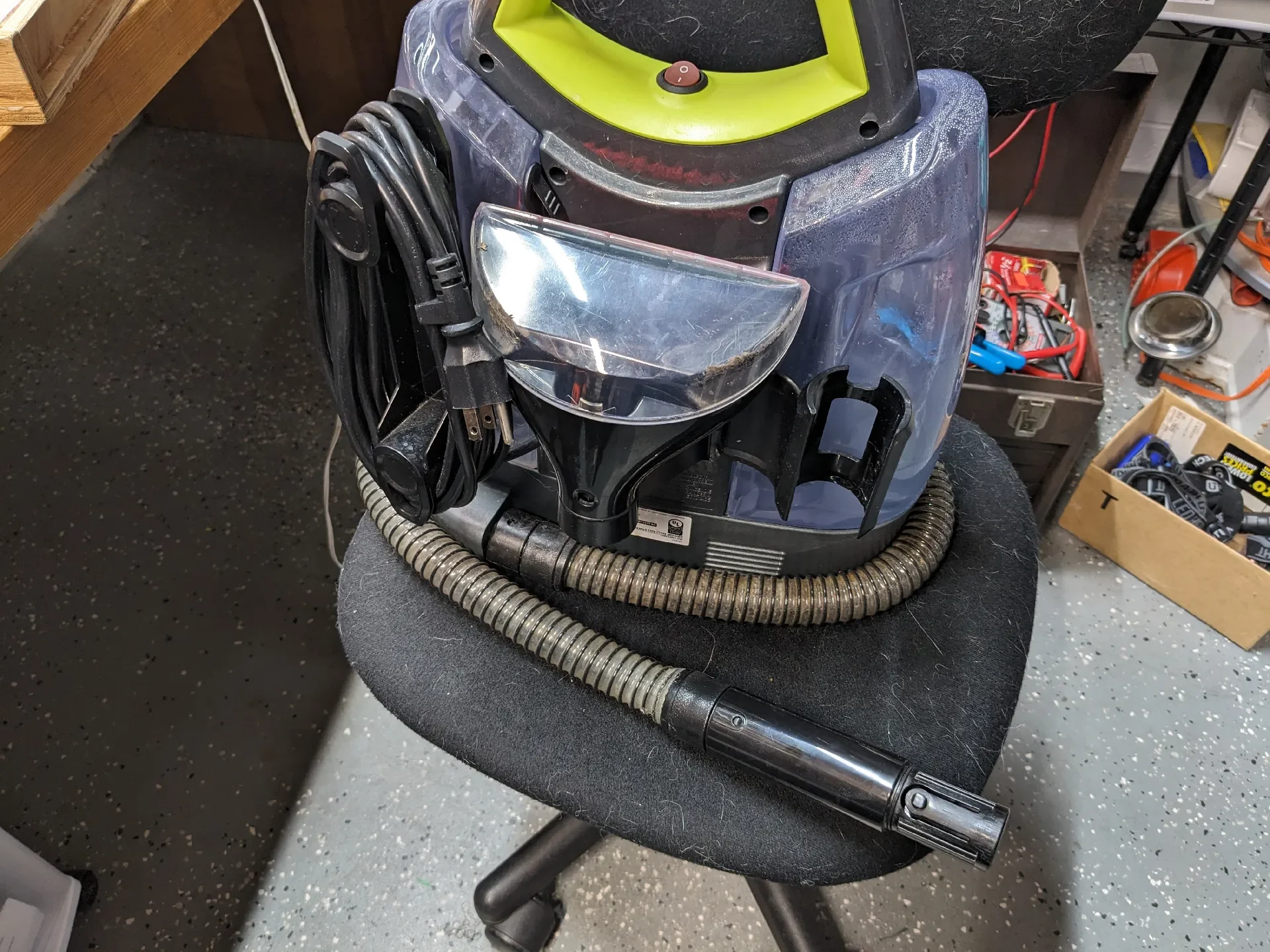

Это специально для средства для чистки ковров Bissel Little Green Premier Model 3500. Как видно из прилагаемого чертежа, держатель шланга для этой модели создает изгиб шланга на 90° при хранении, что может (и в моем случае это привело) привести к поломке шланга на изгибе.
Я знаю, что я не единственный человек, который испытал эту неудачу, о чем свидетельствует эта модель:
https://www.printables.com/model/1144853-bissel-little-green-handle-hose-connector

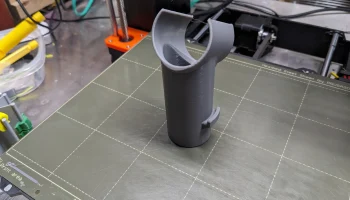

По моему скромному мнению, первоначальная конструкция дефектна, поэтому я сделал модифицированный держатель для шланга (который помещается внутри оригинального держателя), чтобы хранить шланг под более пологим углом.
Примечание. Я не видел приведенную выше ссылку на соединитель шланга до тех пор, пока не отремонтировал свой шланг, но она кажется мне полезной, поэтому я решил включить ее сюда. Я починил соединение шланга, обрезав шланг в месте разрыва (будьте осторожны, чтобы не повредить внутреннюю трубку подачи чистящего раствора). Я удалил короткий отломанный кусок внутри ручки, вкрутил отрезанный шланг и закрепил место соединения термоклеем.
Сборка и использование

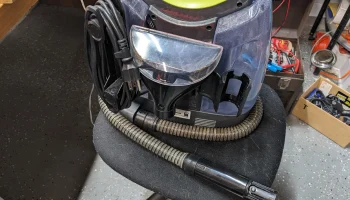

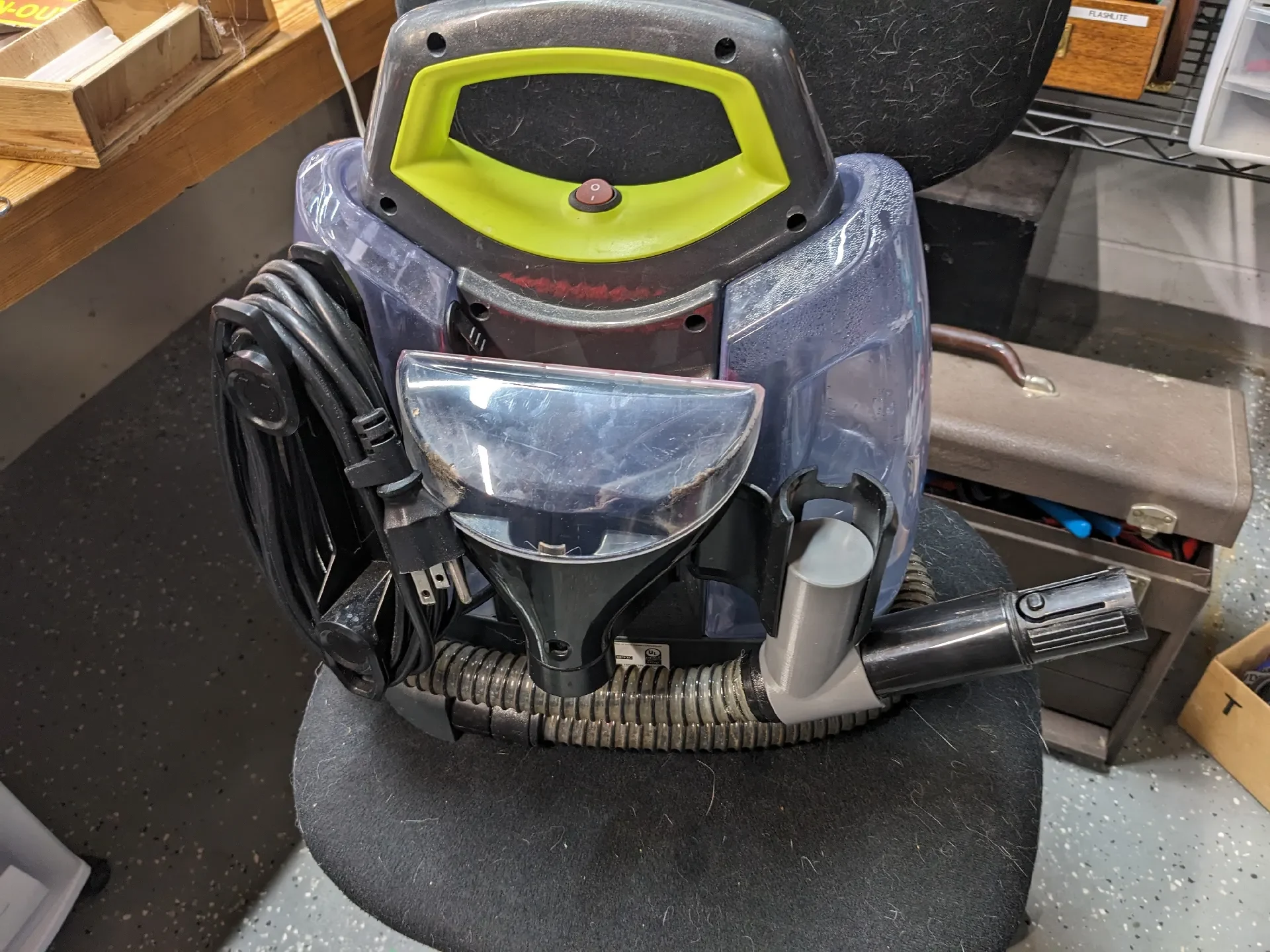

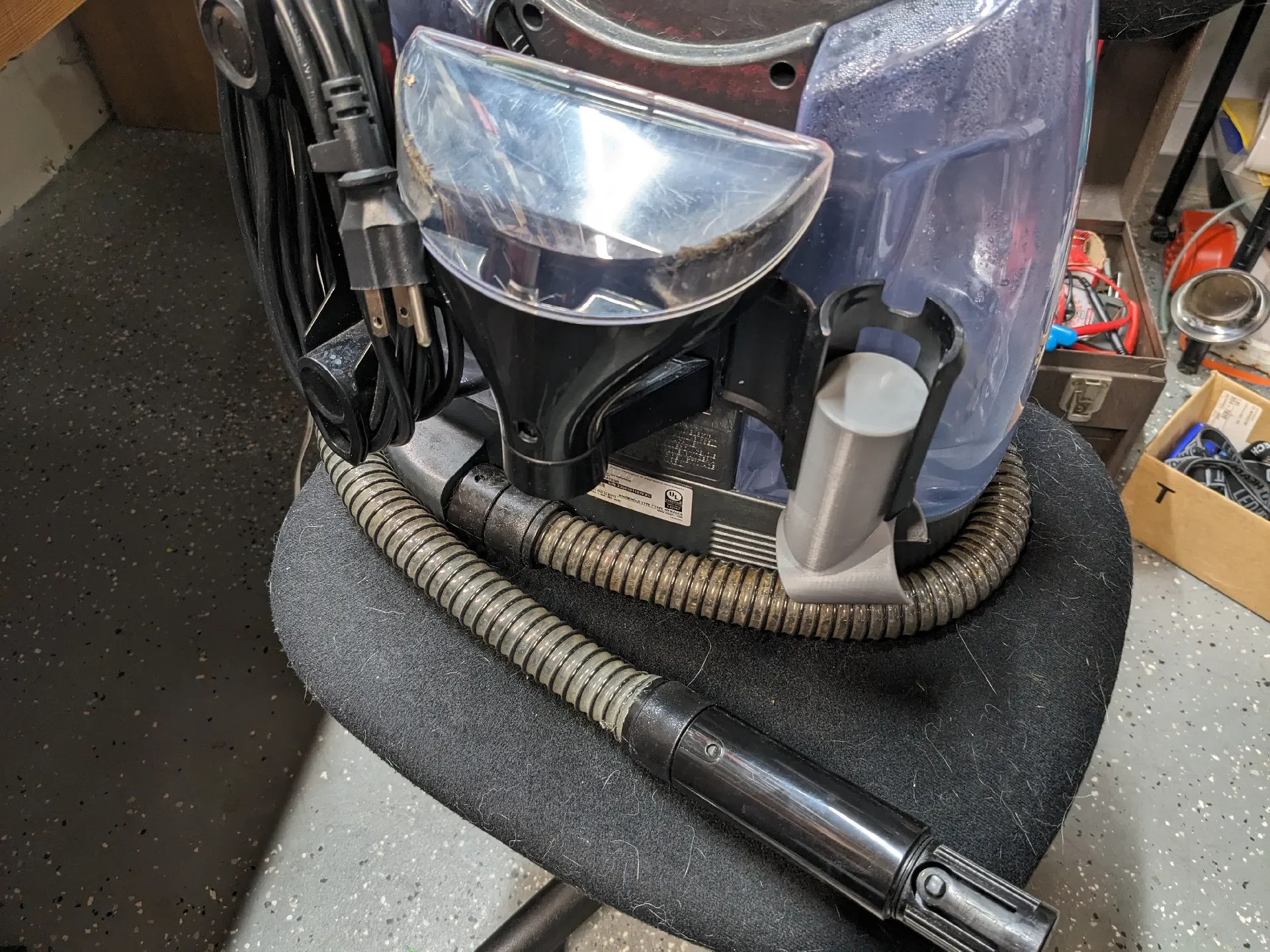

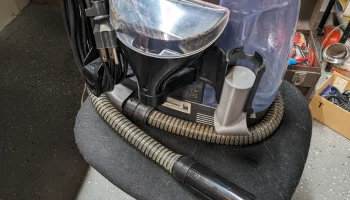

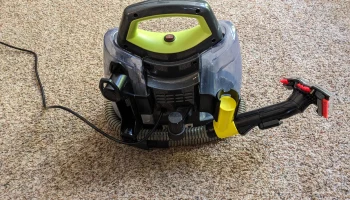

Модифицированный держатель шланга просто помещается внутрь оригинального держателя шланга, так что «крючок» на задней стороне вставляется в отверстие в задней части оригинального держателя. Когда модифицированный держатель шланга установлен, шланг просто защелкивается, как показано на фотографиях.
Недостатком модифицированного держателя является то, что шланг торчит в сторону, но я считаю, что это небольшая цена за то, чтобы шланг не порвался.
Некоторые примечания об изменениях, внесенных в версию V02:
Отверстие для шланга немного меньше
Отверстие для шланга имеет «кромки», облегчающие вставление шланга.
Часть, которая зажимает шланг, теперь имеет немного более толстые стенки.

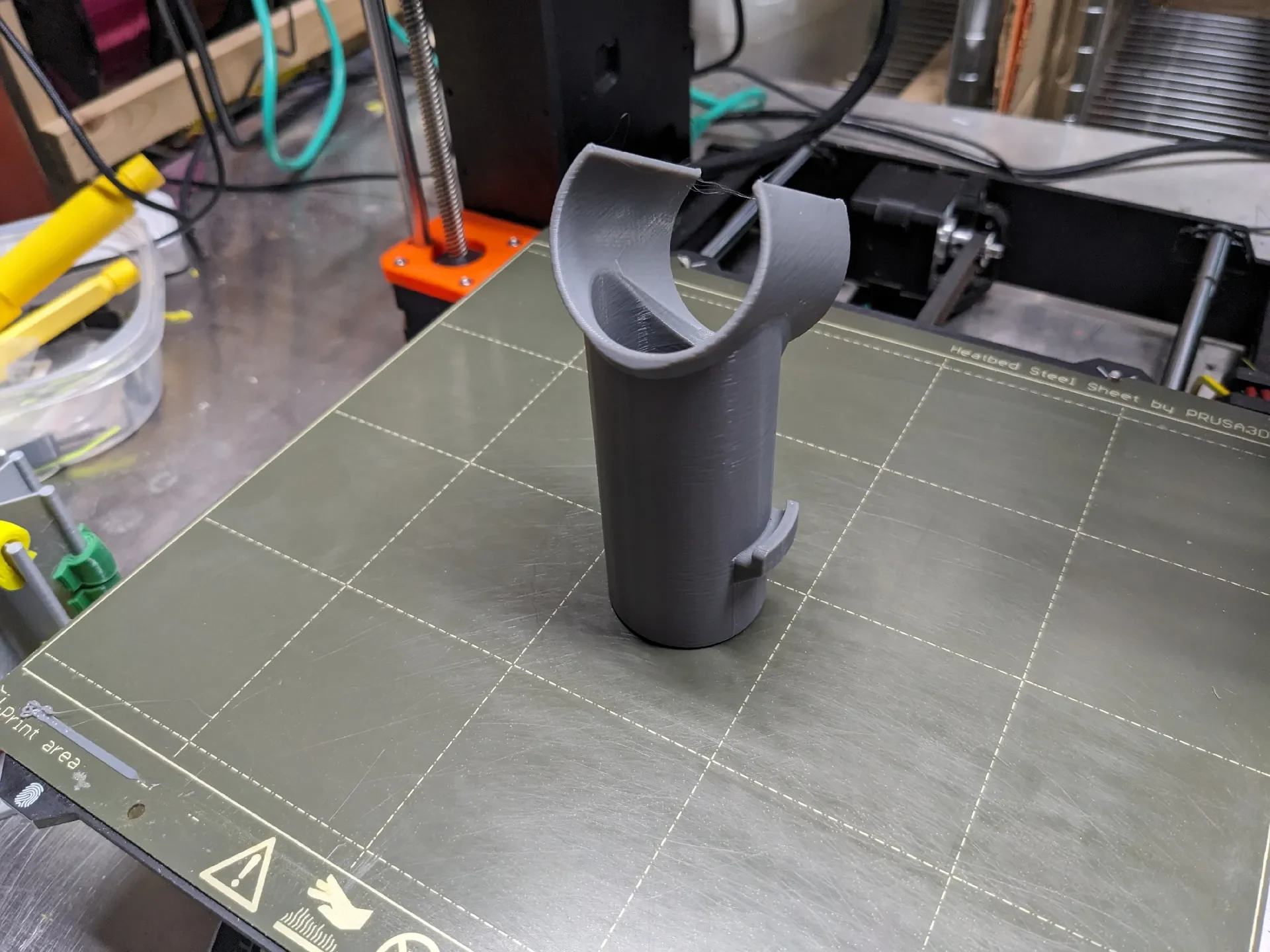

Распечатать инструкции
Распечатайте в PLA, используя предоставленные файлы 3mf, в противном случае:
Высота слоя 0,2 мм
5 периметров
15% прямолинейное заполнение
Версия V02: Распечатайте в формате PETG, используя предоставленные файлы 3mf, в противном случае:
Высота слоя 0,2 мм
6 периметров
15% прямолинейное заполнение
Для второй версии я использовал PETG вместо PLA, так как считаю, что он лучше изгибается, но PLA, вероятно, все равно будет работать.
САПР
Файлы 3D CAD OnShape для этого находятся здесь:
https://cad.onshape.com/documents/3fbe73714c4615a2e7811bd2/w/d8b8f550f8213f06b8 bda1d3/e/8dd15b19767cce6e1254161a?renderMode=0&uiState=69d833fdd34e201669a30193
