Мебель промышленного дизайна

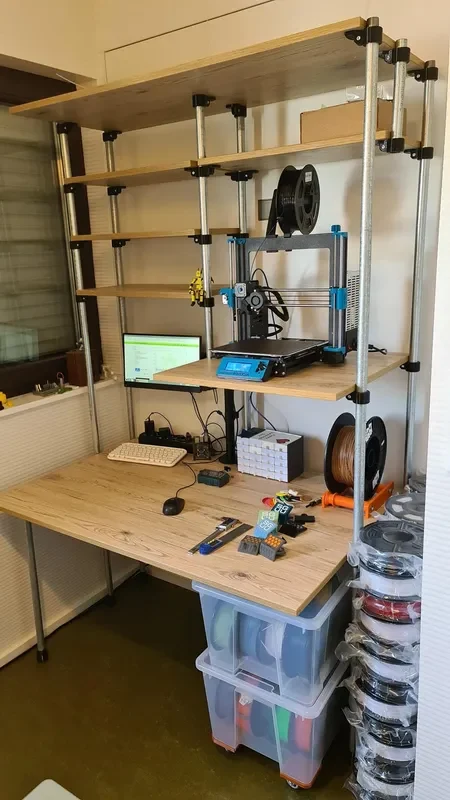

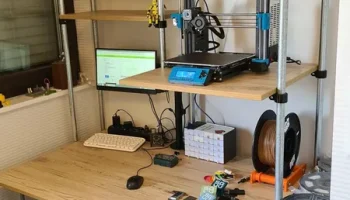

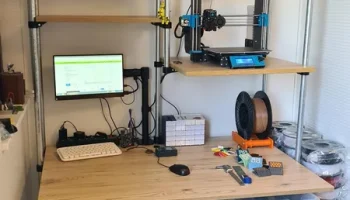

Мебель промышленного дизайна, изготовленная из водопроводных труб диаметром 3/4 дюйма.

С помощью этих соединителей можно собрать различные типы мебели из имеющихся в продаже водопроводных труб и деревянных досок.
Водопроводные трубы диаметром 3/4 дюйма (26,3 мм) доступны в магазинах DIY практически по всему миру, они очень стабильны и относительно дешевы.
Разрезать водопроводные трубы проще всего с помощью трубореза. Можно также воспользоваться пилой, но это займет больше времени.

В зависимости от того, как меняется использование, мебель можно легко перепроектировать.

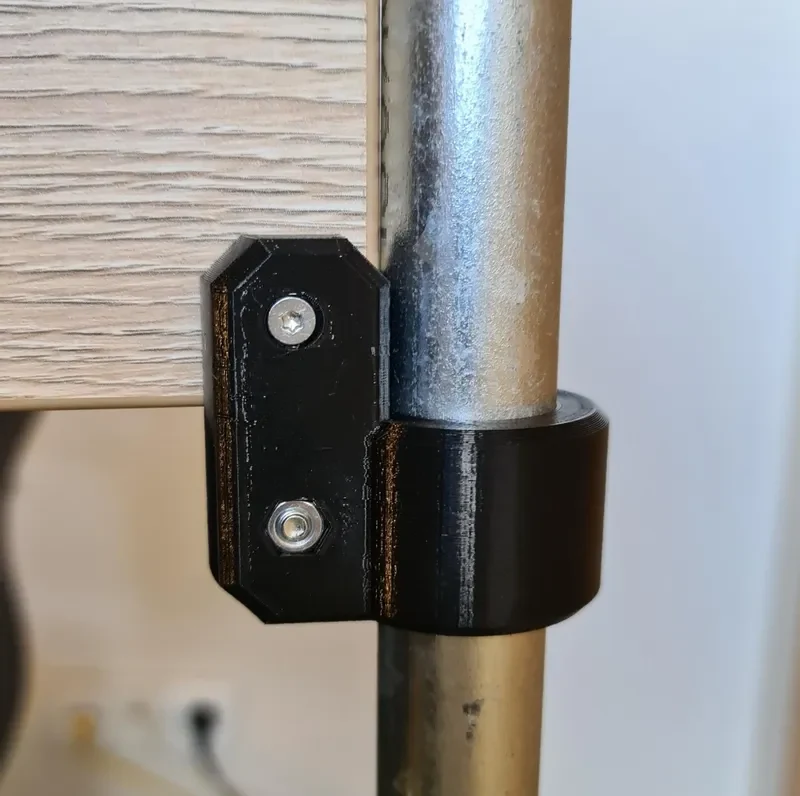

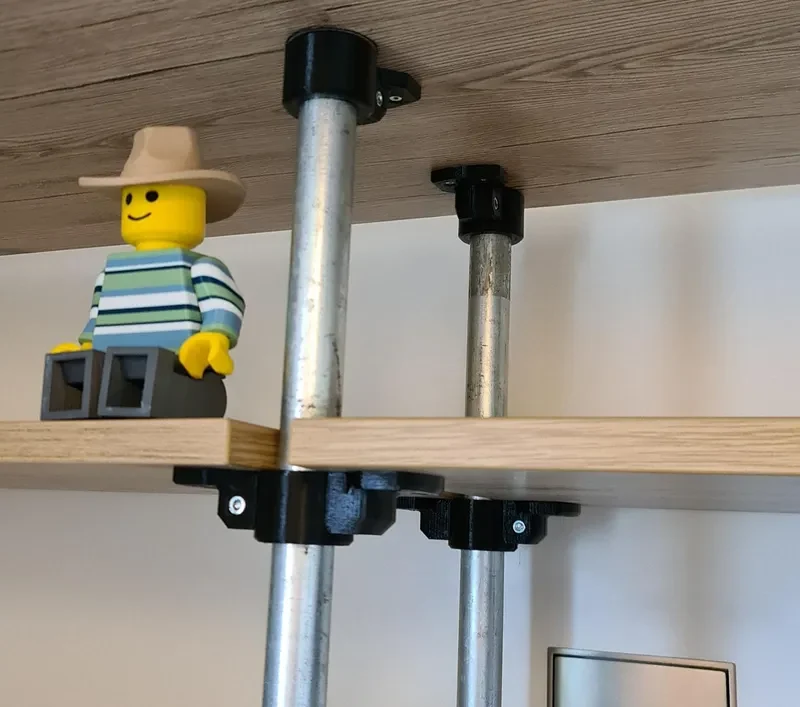

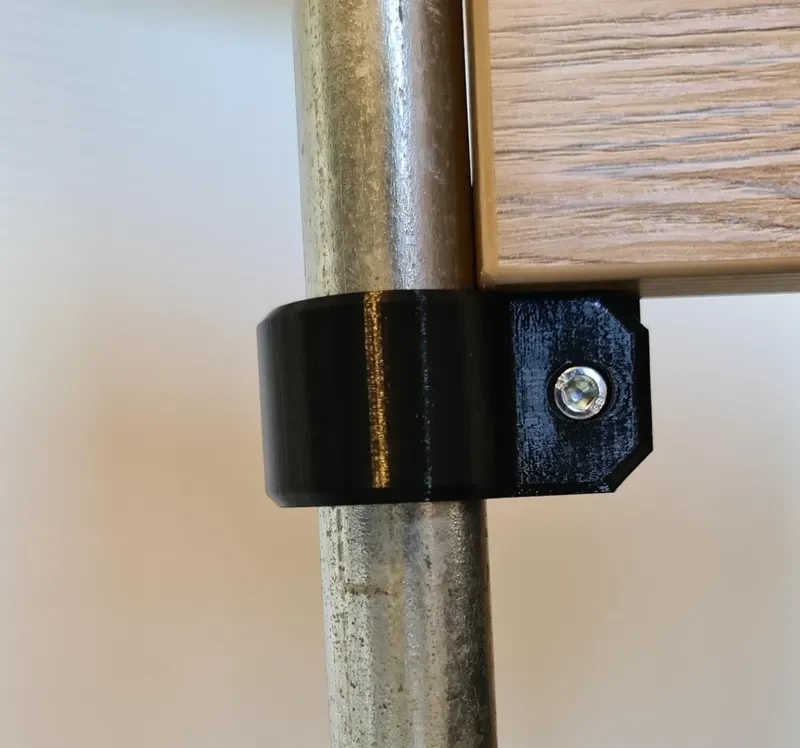

Бывает односторонний и двусторонний разъем.

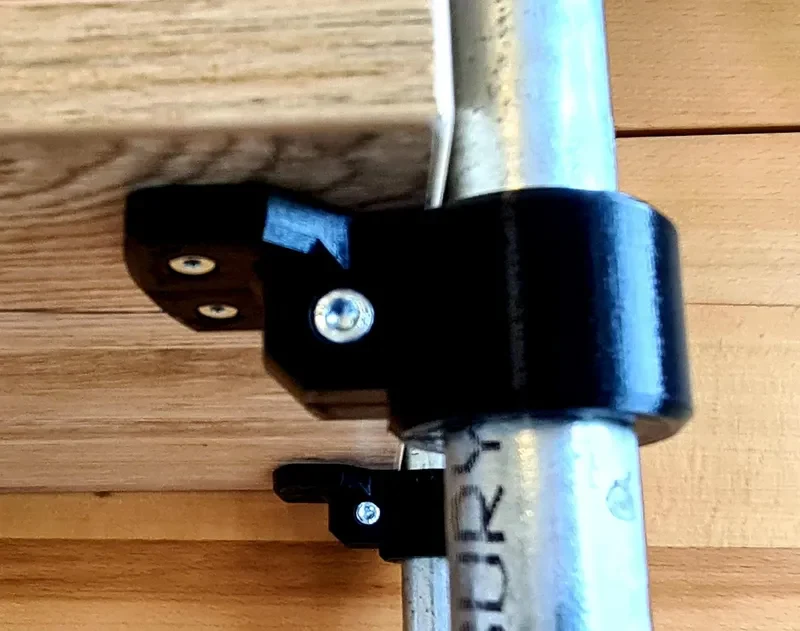

Соединитель для панелей придает конструкции большую устойчивость — аналогично задней панели шкафа.

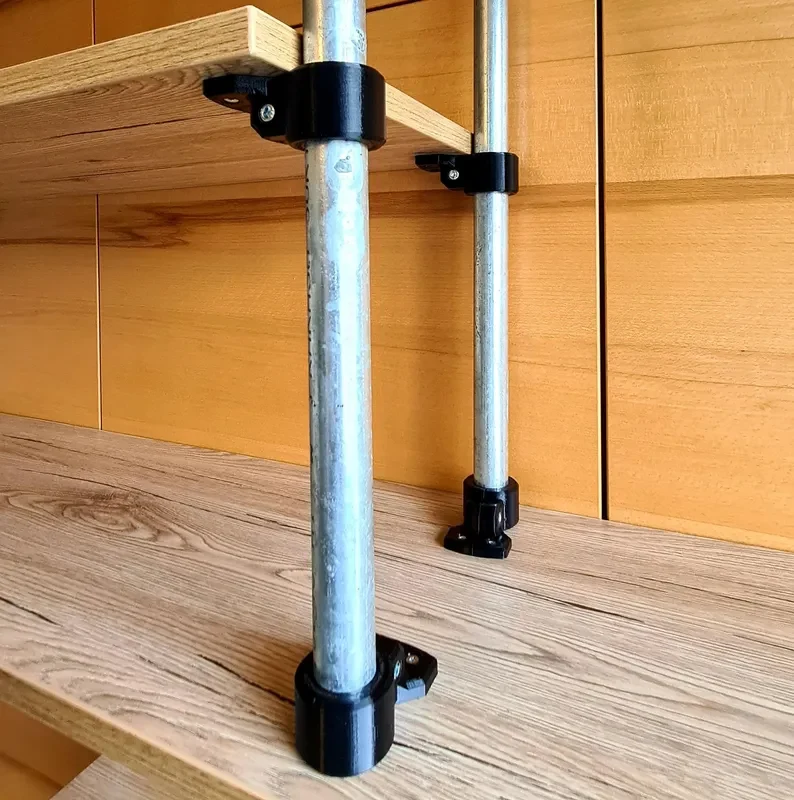

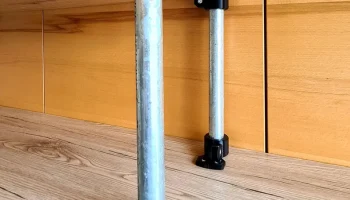

Ножки регулируются по высоте, чтобы компенсировать неровности.

Инструкции по печати:

Печать из PETG, ABS или ASA.
Пожалуйста, не печатайте на PLA, он не прослужит долго.

Толщина стенки 5 слоев
Высота слоя 0,2 мм
Заполнение мин. 25%
Нет поддержки

Материал:

Вам понадобится болт с шестигранной головкой М8 х 30 и гайка М8 для каждой ножки.
Для каждого разъема вам понадобится винт с шестигранной головкой M5 x 20, гайка M5 и шурупы для крепления плат.
M5 x 20 означает, что длина резьбы составляет 20 мм. Общая длина винта М5 с головкой составляет 25 мм. Общая длина винта М8 составляет ок. 35 мм.

Инструкция по сборке полки:

Существует несколько способов установки разъемов. Мне этот вариант показался самым простым.

Вдавите гайки и винт в детали ножки.
Обе детали прикручены друг к другу.

Закрепите все разъемы винтами и гайками. Не затягивайте винты — мы сделаем это позже.

Теперь вставьте вертикальную трубку в ножку и наденьте все необходимые разъемы согласно плану.
Подведите самый нижний и самый высокий разъемы на соответствующую высоту, выровняйте и затяните.

Теперь прикрутите нижнюю и верхнюю полку. Позвольте кому-нибудь вам помочь, вдвоём лучше работать.
Очень важно: сначала затяните винт М5, а затем прикрутите плату.

Когда нижняя и верхняя доски прикручены, полку можно установить и выровнять по уровню. Просто поверните ноги.

Теперь поднимите все остальные разъемы на нужную высоту и затяните винт М5. Затем поместите доски сверху и прикрутите их снизу.

Чем больше разъемов вы используете, тем устойчивее будет полка.
Тем не менее, я всегда рекомендую крепить мебель сверху стены.

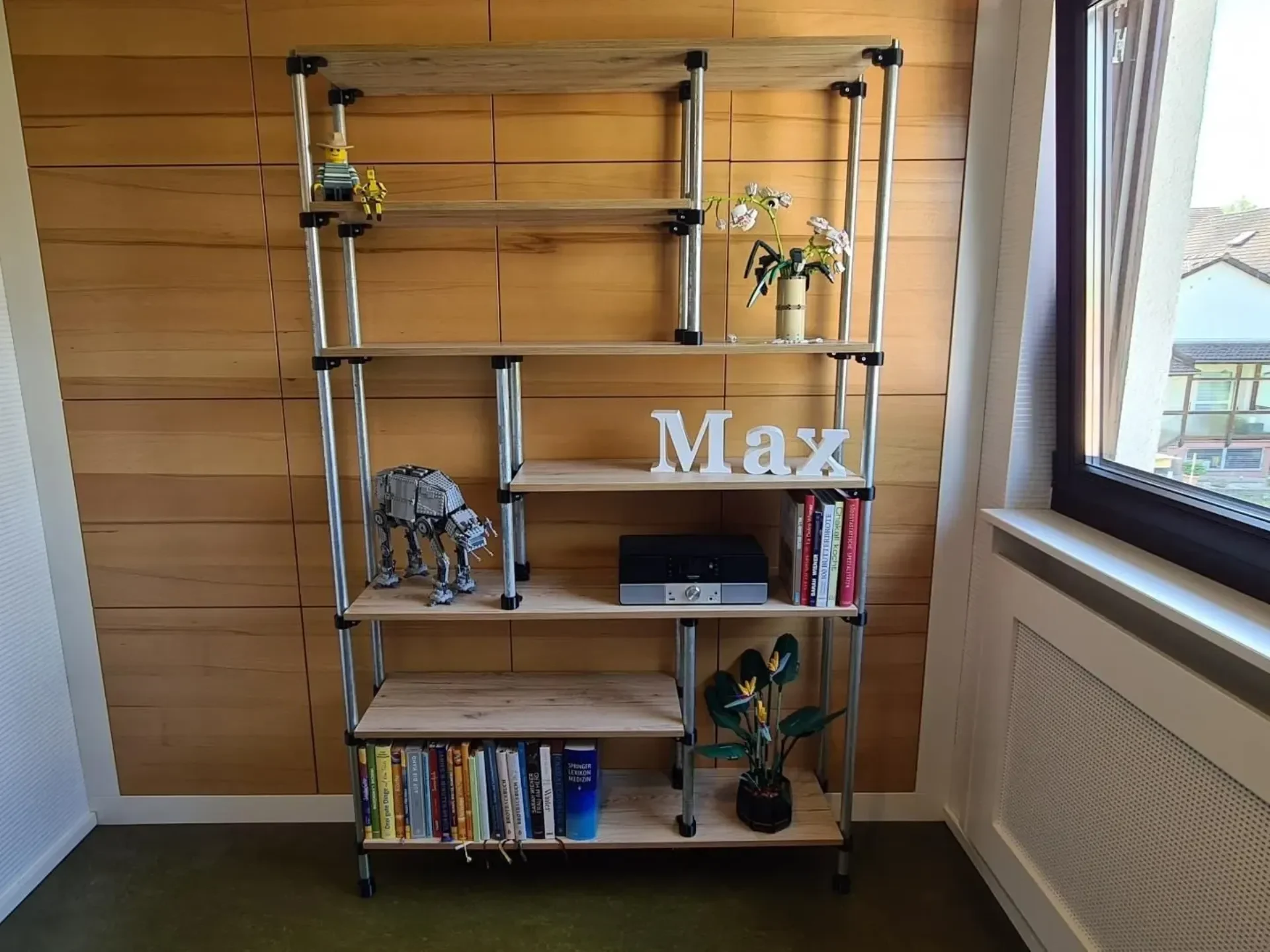

Для этой полки понадобилось 40 разъемов и четыре ножки — это соответствует ок. 1,5 килограмма нити.
Время печати составило 156 часов.

Удачной сборки мебели :-)
