Мастер-класс: как сделать любую формочку для печенья, не ...
Основные шаги
Грубо говоря, мы будем следовать следующим шагам:
Найдите изображение SVG, которое вы хотите превратить в формочку для печенья.
Используйте простое приложение, чтобы превратить изображение в 3D-объект.
Установите некоторые настройки в слайсере, чтобы создать формочку для печенья.
Я познакомлю вас с некоторыми примерами и помогу подумать о том, как адаптировать SVG-изображения, которые вы найдете, в формочки ��ля печенья. Все примеры, которые мы рассмотрим, также прикреплены сюда в виде STL, так что вы можете скачать их и нарезать, если хотите.
Начало работы
На самом деле я не знаю, насколько большими должны быть формочки для печенья, поэтому давайте измерим купленную в магазине.
Допустим, это примерно 100х80 миллиметров. Мы также назовем его высотой около 15 миллиметров. В конце концов, все файлы cookie уникальны, поэтому нам нужны только приблизительные измерения.
Как найти файлы SVG
Обычно я могу найти все, что ищу, в The Noun Project. Это ресурс для веб-разработчиков, на котором можно найти качественные масштабируемые значки для любого объекта, который вам может понадобиться. Однако использование изображений SVG выходит далеко за рамки веб-разработки. На этом сайте вы можете ввести все, что ищете. В качестве примера мы будем использовать слово «кошка».
Теперь для формочек для печенья не все изображения подойдут. Вы ищете две вещи:
минимальное количество деталей
единое заполненное изображение (т.е. не контур, не куча отдельных кусочков)
На нашем скриншоте выше лучшим является самое левое изображение во втором ряду (то есть контур морды кошки). Строка 2, столбец 1 может подойти, но тонкие линии, такие как хвост и ноги, обычно не подходят для формочек для печенья. Столбец 4 строки 1 тоже подойдет, но детали глаз, скорее всего, будут выглядеть неуклюже в форме печенья. Если вы сомневаетесь, вы можете попробовать использовать желаемое изображение, и если предварительный просмотр печати (т. е. предварительный просмотр gcode) выглядит плохо, перейдите к следующему изображению.
Важно отметить, что большинство этих изображений не являются бесплатными (хотя некоторые из них являются платными). Большинство из них будут лицензированы по лицензии CCBY (т. е. Creative Commons Attribution), которая по-прежнему позволяет вам использовать их для любых ваших нужд, если вы указываете оригинального исполнителя.
Импорт SVG в TinkerCAD
Я собираюсь начать с SVG-изображения кота из Noun Project.
1. Я считаю полезным добавить линейку.
2. Нажмите «Импорт» в правом верхнем углу, затем выберите загруженный ранее SVG. Вы должны увидеть путь из SVG как сплошной объект.
3. Будет импортирован довольно большой объект, поэтому мы изменим его размер. Удерживайте клавишу Shift на клавиатуре (это сохранит соотношение сторон!), возьмите один из маркеров в углу и уменьшите его размер примерно до 80-100 мм (или сойдите с ума, используйте любой размер, какой захотите!).
4. Щелкните внутри поля высоты и введите 15 (Примечание: я набрал 20 на скриншоте, но потом передумал, и мне лень его менять. Я решил, что 20 мм — это слишком много для печенья, так зачем печатать такой большой резак).
Инструкции: простое печенье с вырезами по периметру.
Вы действительно закончи��и. Это самая простая формочка для печенья! Теперь давайте нарежем его.
Загрузите только что созданную формочку для печенья, используя кнопку «Экспорт». Экспорт в STL.
Я буду использовать Cura, но настройки очень простые и их легко перенести в любой другой слайсер.
Высота слоя: установлена на 0,3 мм, просто для быстрой печати.
Ширина линии: установлена на 0,8 мм для четкого периметра. Это можно сделать даже с соплом 0,4 мм.
Количество стен: установлено на 2 или 3. Я использую 2, потому что мои формочки для печенья в любом случае имеют тенденцию быть временными. Рассмотрите возможность использования 3, если вы будете хранить их какое-то время.
Нижние слои: установите значение 4 (всего будет 1,2 мм, что будет иметь значение позже)
Верхние слои: установите значение 0! Открытый верх делает эту формочку для печенья!
Заполнение: установлено на 0 %.
Скорость печати: установите значение 60 мм/с. Совсем не обязательно, но вполне подойдет для формочек для печенья практически на любом принтере. Вы также можете сохранить это на своей обычной скорости.

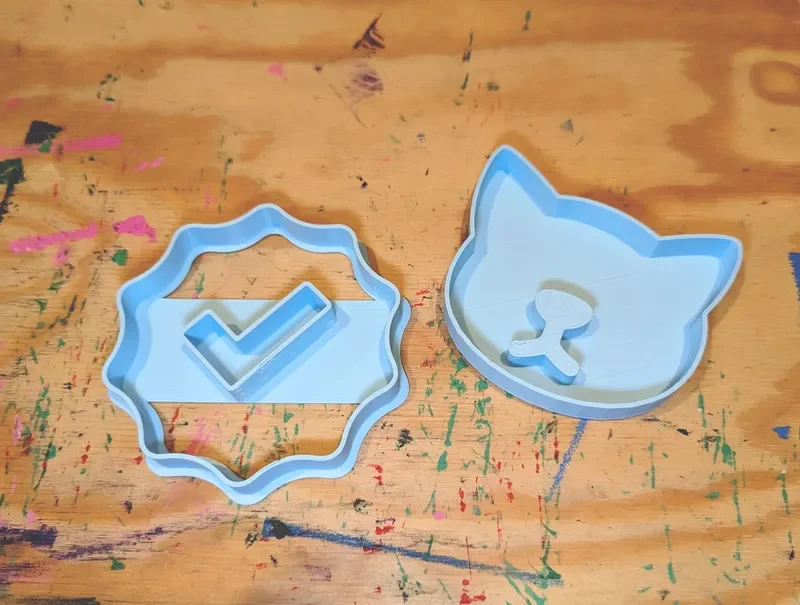

Инструкции: печенье по периметру с отступом.
Нам понадобится SVG с вырезом. К счастью, у того же пользователя, что и раньше, есть кот SVG с носом.
1. Следуя инструкциям по импорту, импортируйте наш второй SVG.
2. Создайте цилиндр с помощью оранжевого инструмента «цилиндр». Рез
