Противопровисающий кронштейн Fractal Design Ridge для гра...

Кронштейн спроектирован вокруг отверстий задней панели Palit GeForce RTX 4080 Super JetStream OC (сделанных для держателя Palit VGA) и корпуса Fractal Design Ridge, но похоже, что одна и та же задняя панель (а также решение для охлаждения) используется во многих графических процессорах Jetstream серии 40, длина которых составляет 329 мм, а именно:

4070 (Супер) Джетстрим

4070ti (Супер) Джетстрим

4080 (Супер) Джетстрим

Рисунок отверстий на самом деле может быть одинаковым с сериями Gamerock и GamingPro, по крайней мере, он выглядит похожим на фотографиях, но по очевидным причинам я не могу сказать это наверняка.

Применение этого кронштейна передает нагрузку с разъема pci-e на заднюю панель, которая эффективно фиксируется между экраном ввода-вывода и этой скобой, поэтому задняя панель графического процессора фактически превращается в структурную часть корпуса.

Обновление от 23.03.2024:

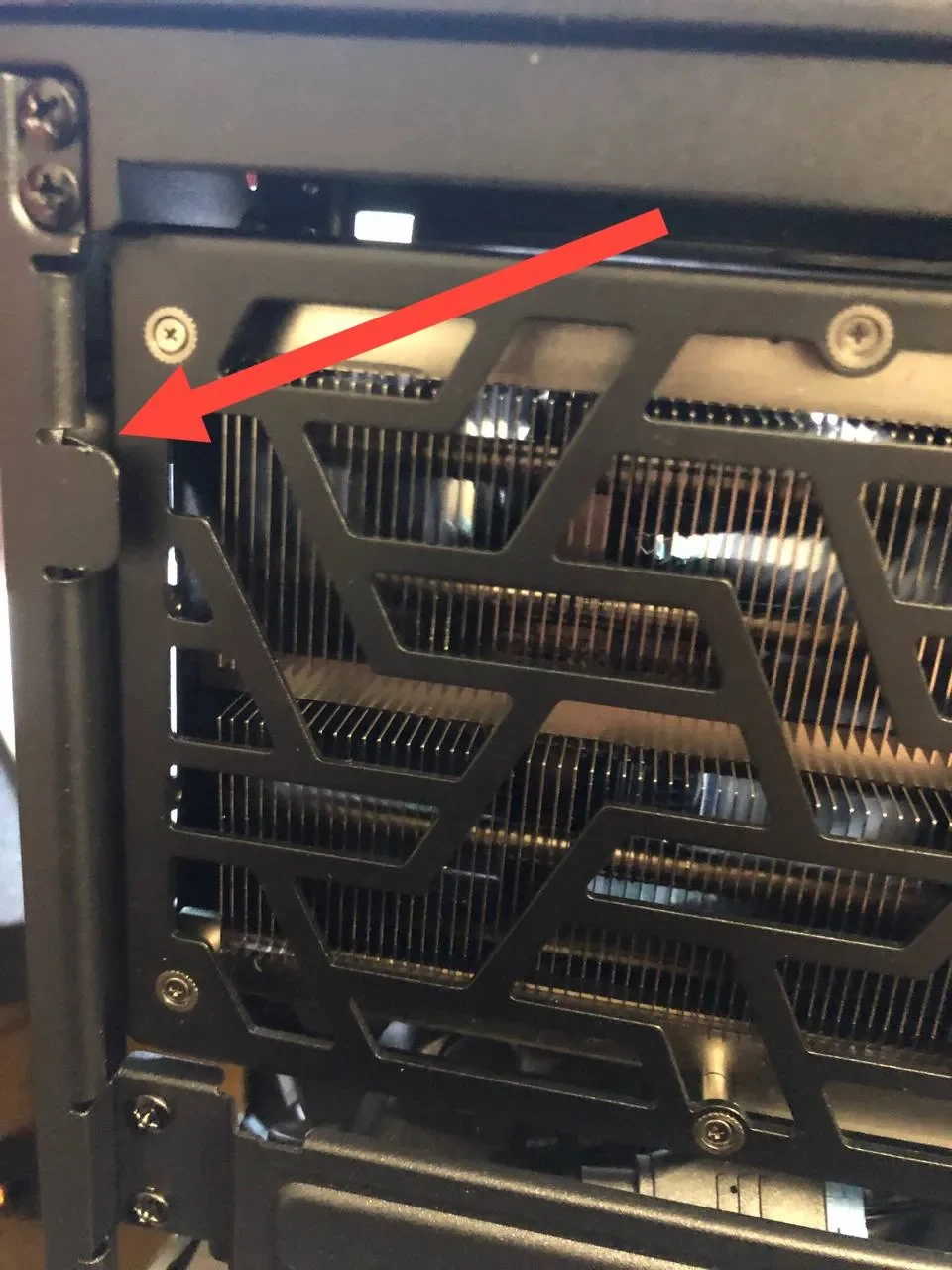

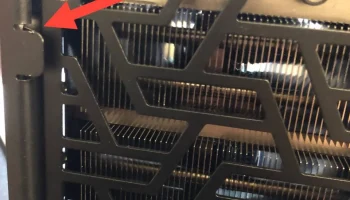

Ширина детали уменьшена на 0,45 мм в попытке устранить помехи замку боковой панели.
Добавлен текст «BACKPLATE FACE UP» на стороне, которая должна быть обращена к задней панели графического процессора.

Спецификация:

2xM3xD5xL4 Тепловые вставки с резьбой
2xM3 BHCS(DIN 912) Винт 8 мм
2xM3 SHCS(DIN 7380) Винт 8 мм

На самом деле, наверняка подойдут любые винты М3 длиной 6-8 мм, их ��омплектация написана вокруг того, что у меня было под рукой.

Рекомендации по печати:

Избегайте использования низкотемпературных пластиков, таких как PLA, даже если эта деталь крепится к «холодному» краю корпуса графического процессора, все равно внутри становится довольно жарко во время нагрузки графического процессора.
Деталь ориентирована на печать, подставки не требуются
4 периметра и 30% заполнение с соплом 0,4, 4 верхних и 4 нижних сплошных слоя должно быть более чем достаточно, чтобы эта деталь была прочной при печати из ABS. Я напечатал эту деталь с помощью ABS-CF15, сопло 0,5, 3 стенки, 30% гироидное заполнение, 4 верхних и 3 нижних сплошных слоя, и она кажется прочной.

Сборка:

Установите термовставки во внешние отверстия кронштейна.
Открутите винты экрана ввода-вывода графического процессора.

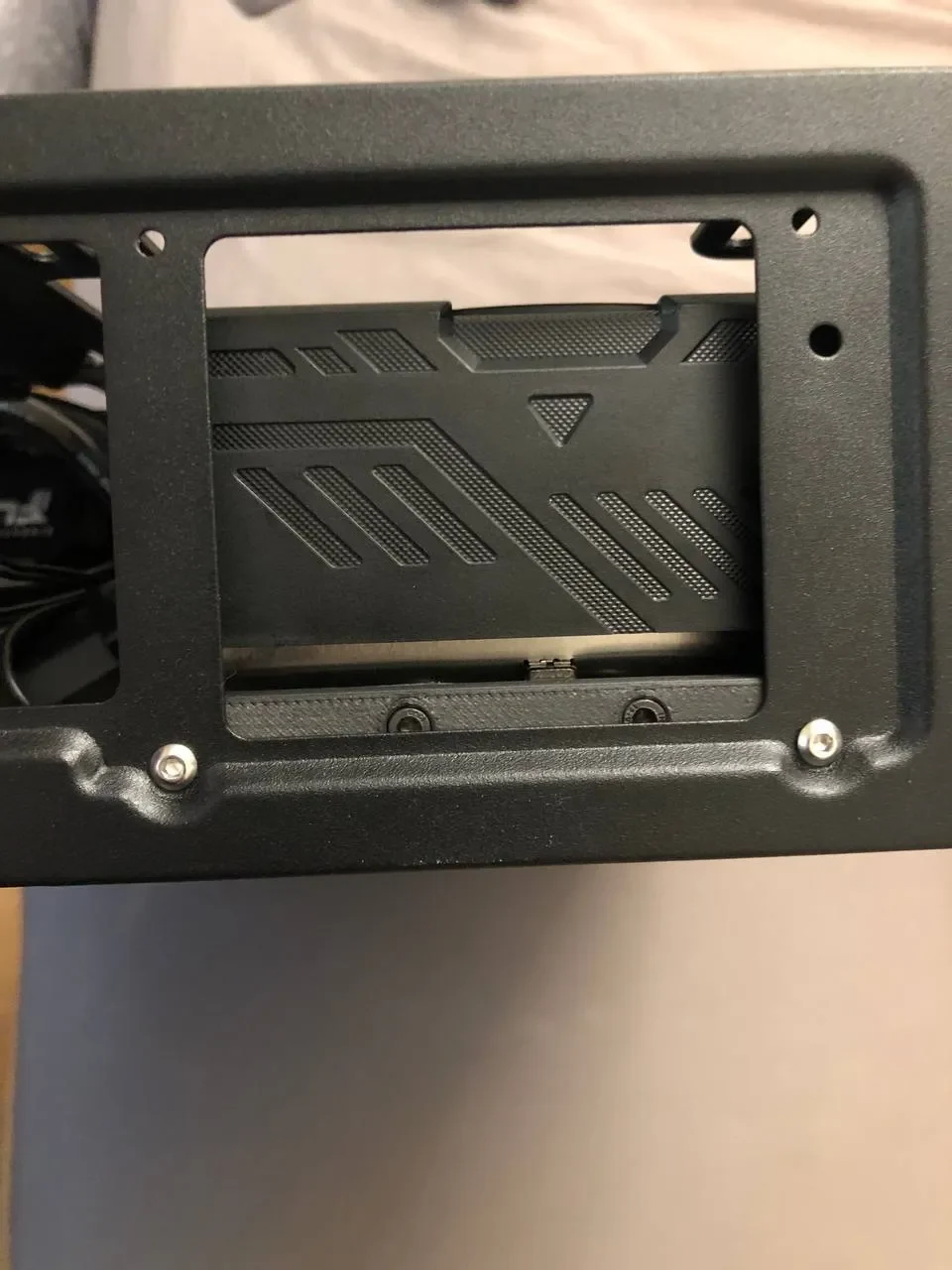

Прикрепите кронштейн к графич��скому процессору с помощью винтов BHCS так, чтобы текст «BACKPLATE FACE UP» был обращен к стороне задней панели графического процессора.
Прикрепите кронштейн к корпусу винтом SHCS.
Затяните винты экрана ввода-вывода графического процессора. Лучше делать это, когда корпус расположен вертикально, чтобы графический процессор находился в наиболее «расслабленном» состоянии.

Базовый эскиз в .f3d («Размеры») включает в себя вспомогательную линию, которая представляет собой вырез корпуса ближе к верхней части корпуса (в руководстве предполагается вертикальная ориентация), для всех, кто хотел бы адаптировать этот дизайн для своего графического процессора (вам все равно нужно будет выяснить разницу в высоте между отверстиями, потому что я не знаю, как изобразить все в эскизе, не создавая путаницы)
