Органайзер для катушек от Unicone Design......

Тележка для катушек от Unicone Design:

2022 Январь
Стивен С.

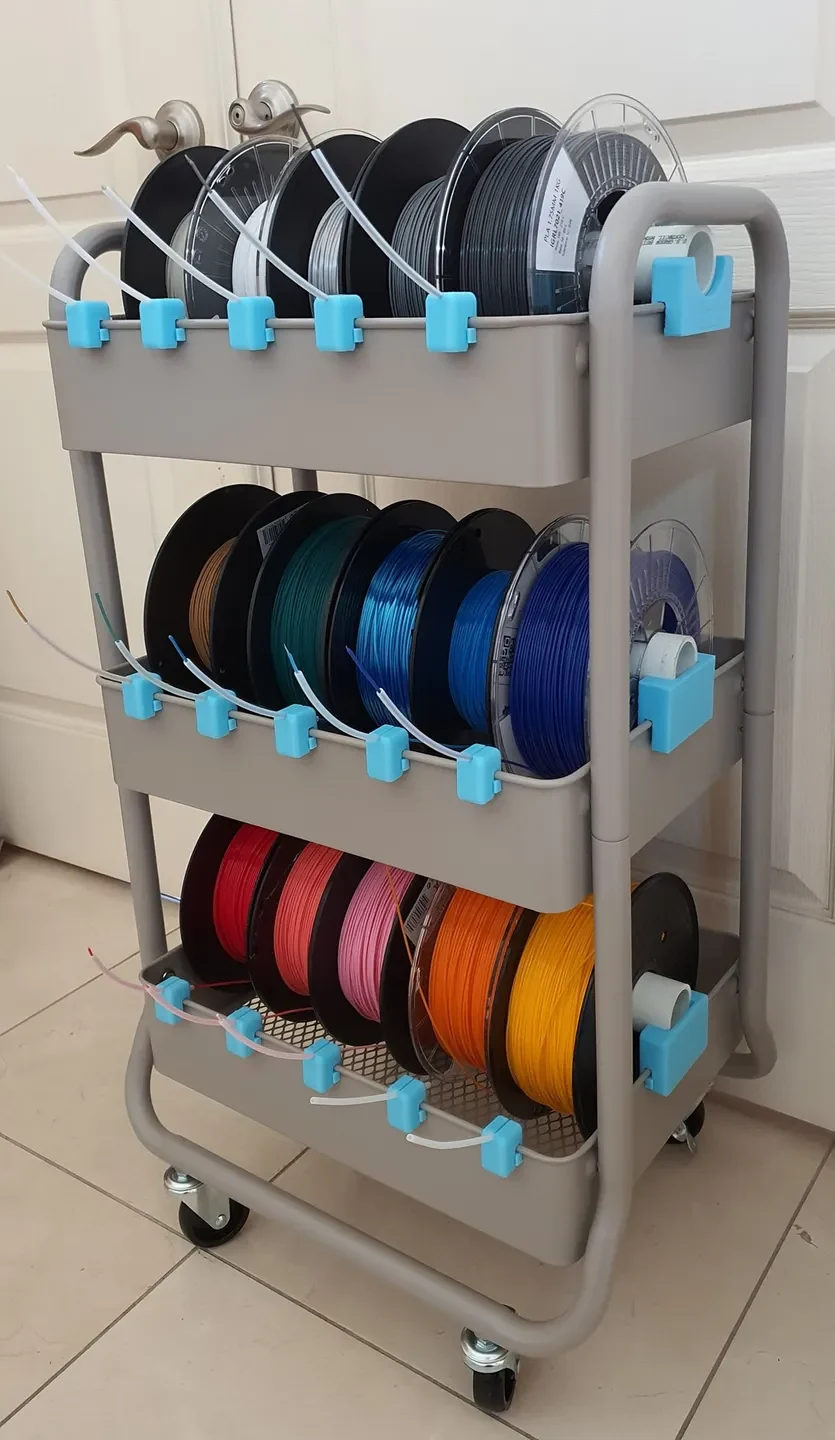

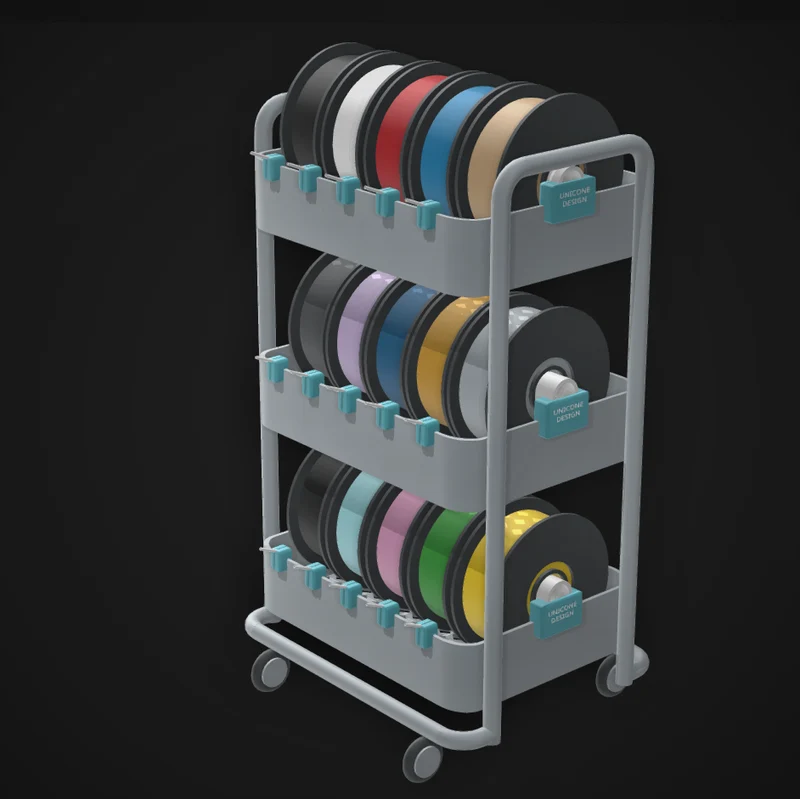

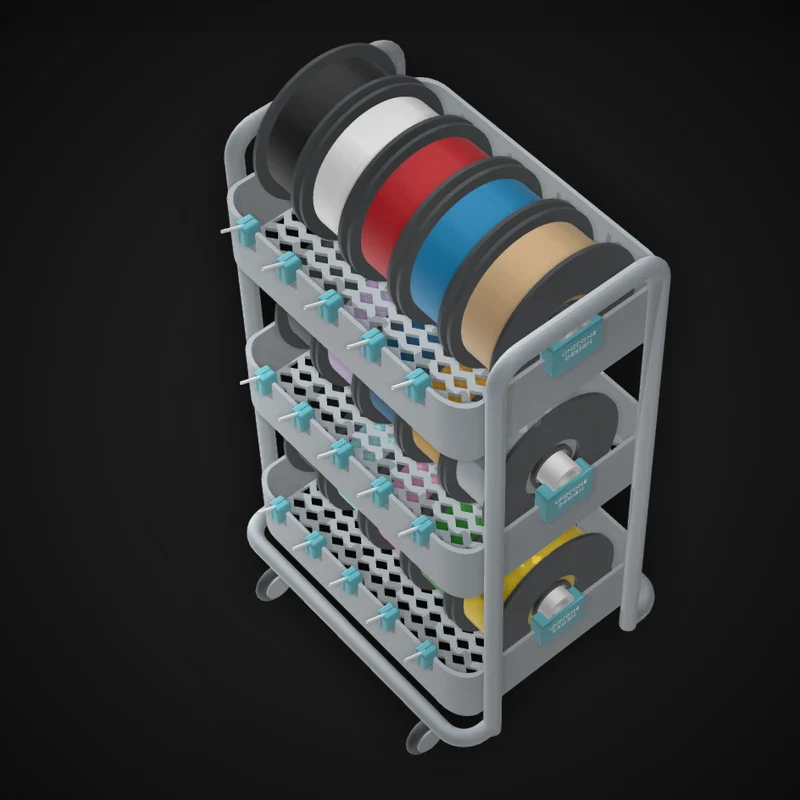

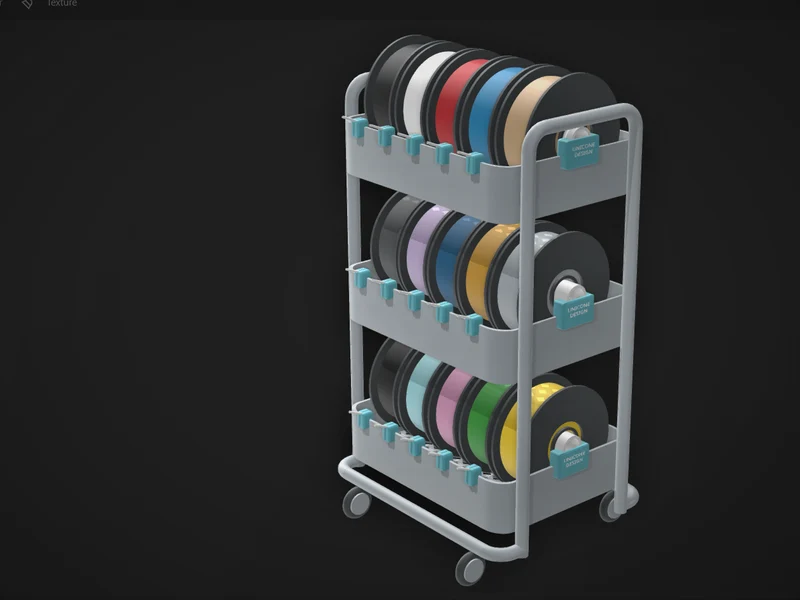

Этот продукт предназначен для использования в качестве распределителя нити для принтеров FDM. Он может вместить 3 яруса по 5 рулонов нити стандартного размера, всего 15 рулонов. Для нитей, чувствительных к влаге, альтернативная сборка предполагает размещение сухой камеры на верхнем и нижнем ярусах, при этом средний ярус должен быть удален.

Материал:

A) 1 металлическая тележка Target 3 уровня — Яркая комната.

https://www.target.com/p/3-tier-metal-utility-cart-brightroom/-/A-83961087?preselect=83499914#lnk=sametab

35,00 долларов США.

Б) 3 трубы ПВХ (диаметр 42 мм, длина 420 мм)
На трубе ПВХ указан диаметр 1 1/4 дюйма. Отрегулируйте, если используется ПВХ другого размера.

C) 15 трубок из ПТФЭ, обрезанных примерно на 10-15 см в соответствии с вашими потребностями.

Файлы для печати, как указано ниже:

Тележка для катушек (ALL).stl
Этот файл содержит: 15X держателей трубок из ПТФЭ.
24X клинья
2 X высших уровня
4 X конца уровня

Инструкция по с��орке:

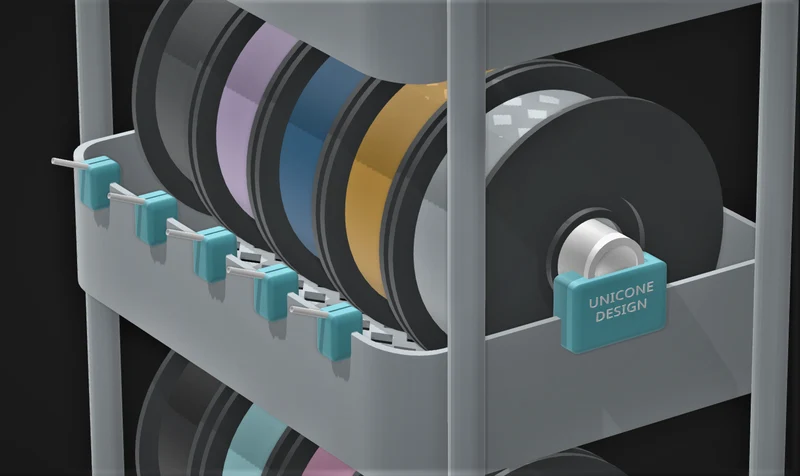

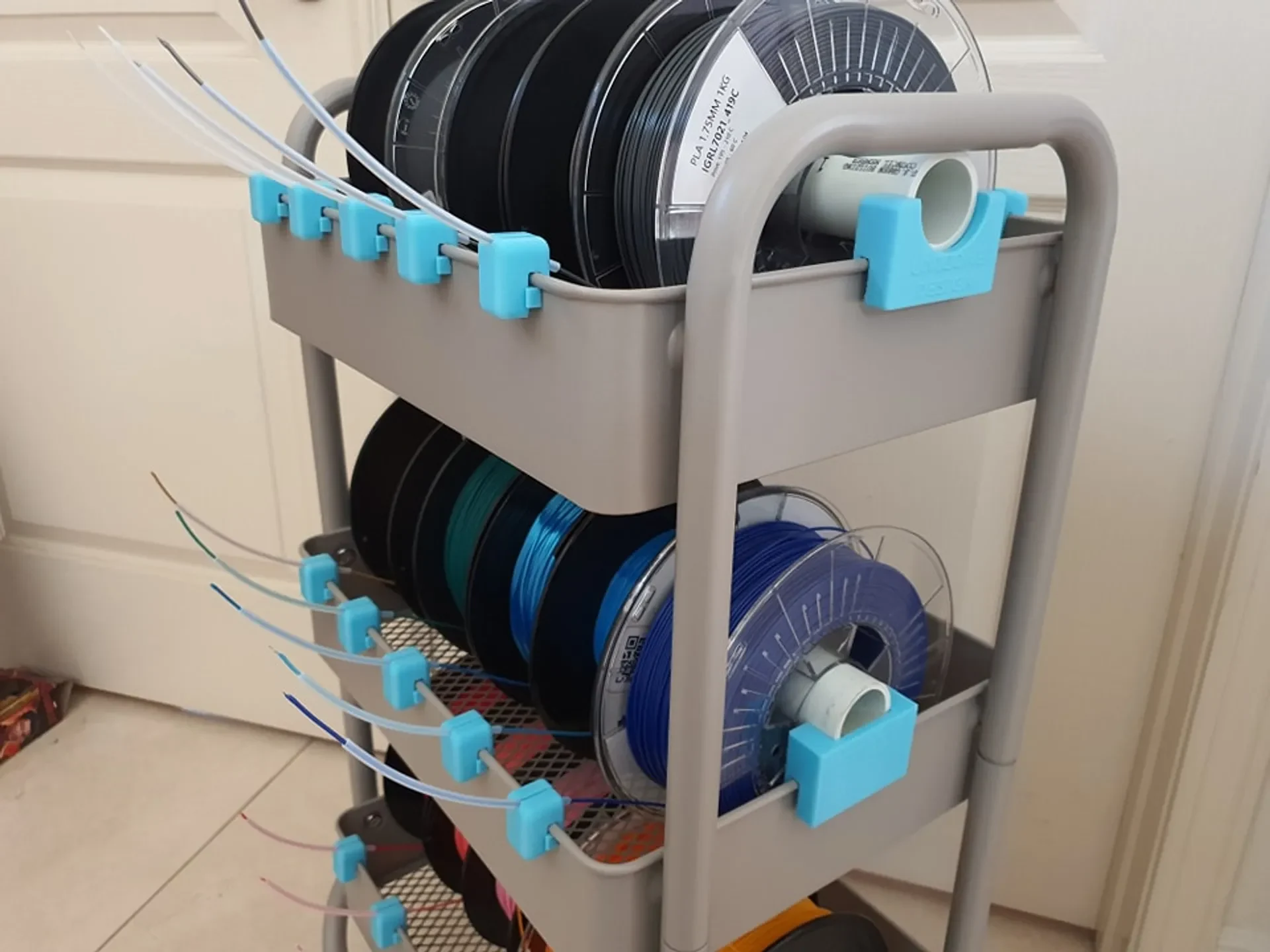

Соберите тележку, как описано в инструкции. Поместите концы верхнего яруса на верхний слой, соединив два конца трубкой из ПВХ. У меня нет проблем со взаимодействием катушек с нитями друг с другом без роликов или разделительных прокладок. Используйте напечатанные клинья, чтобы зафиксировать положение концов. При желании вы можете добавить их между катушками. Сделайте то же самое для двух нижних ярусов с катушками на двух концах. Трубу из ПВХ можно поднять и снять с одного конца, когда требуется замена катушки. Разместите держатели из ПТФЭ на передних концах тележек на одинаковом расстоянии. Используйте клин, чтобы закрепить свои позиции. Я рекомендую подавать нити снизу катушки вверх по направлению к держателю из ПТФЭ, чтобы избежать запутывания. Это дебаты о ориентации рулонов туалетной бумаги.

Инструкция по сборке 2:

Для волокон, чувствительных к влаге. При сборке тележки снимите средний ярус. Соберите остальную часть тележки и найдите на тележке соответствующий сухой ящик с нитью внутри. В этой конфигурации файлы 3D-печати не нужны, но тележка сможет вместить только 10 катушек.

Надеюсь, это поможет вам организовать катушки с нитью. Продолжайте внедрять инновации, продолжайте печатать.

Стивен С
Юникон Дизайн
