Воздушный клапан 50 мм (клапанная конструкция)......

Область применения:

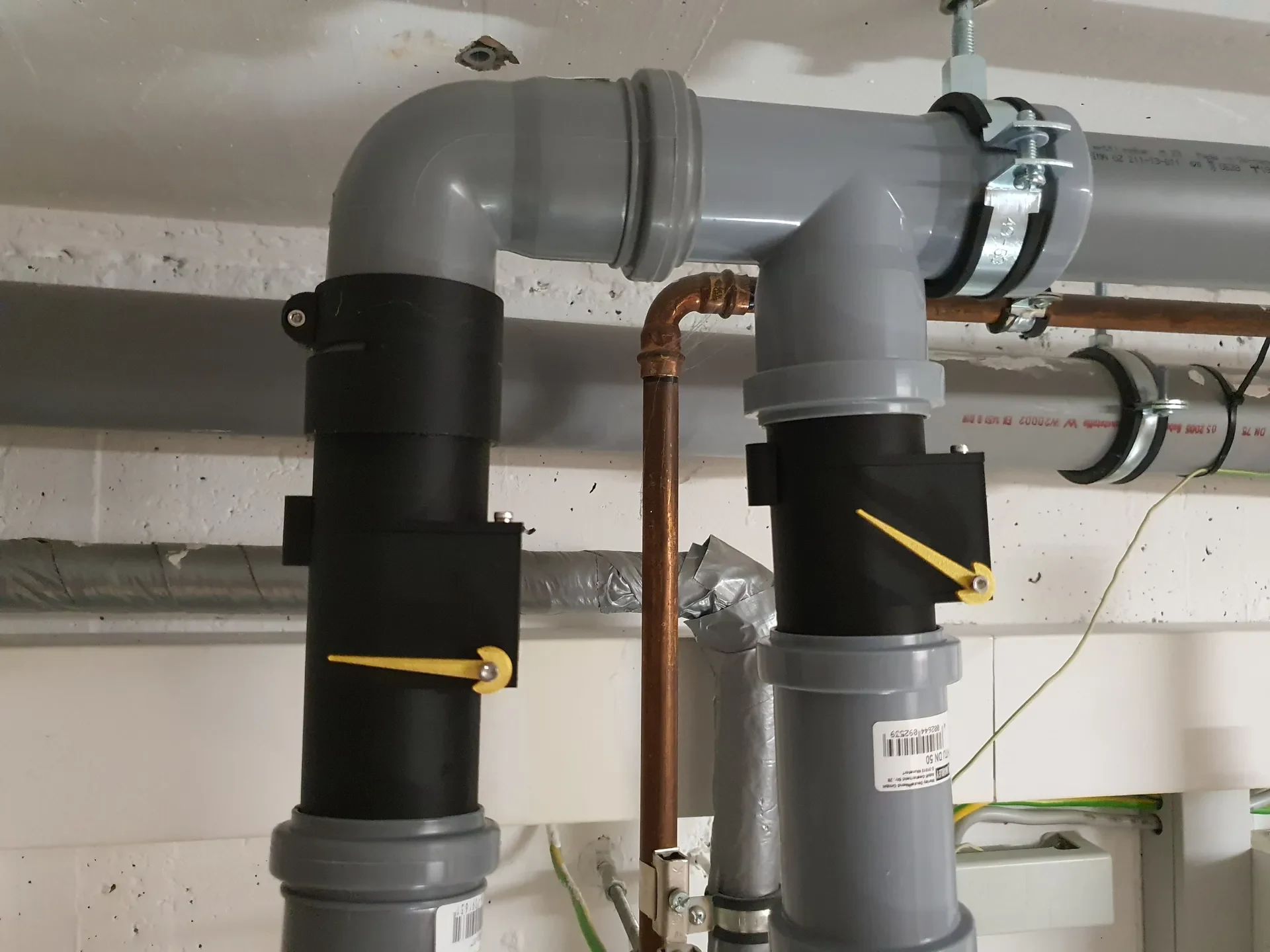

Я подключил свой 3D-принтер к центральной выхлопной системе с диаметром трубы 50 мм. Чтобы воздух не попадал обратно в принтер, я сконструировал клапан. Для удобства я добавил индикатор, позволяющий видеть, проходит воздух или нет.

Клапан предназначен для трубы HT диаметром 50 мм, его легко собрать и требуется всего несколько дополнительных деталей, таких как:

3 болта М3х16 (для крепления верхней части к корпусу)
2 болта M3x30 в качестве оси заслонки и индикатора
1 болт M3x16, только если вы используете верхний фланец
Настройки принтера:
Принтер: X1C Bambulab
Разрешение: 0,2 мм
Заполнение: 15 % заполнения
Поддержка: включена (необходима для основного корпуса и верхней части с фланцем), используйте опору для дерева для верхнего фланца
Материал: ПЛА
Примечание:

Я использовал PETG в качестве вспомогательного интерфейса для PLA — мне это подошло.

Детали сборки:

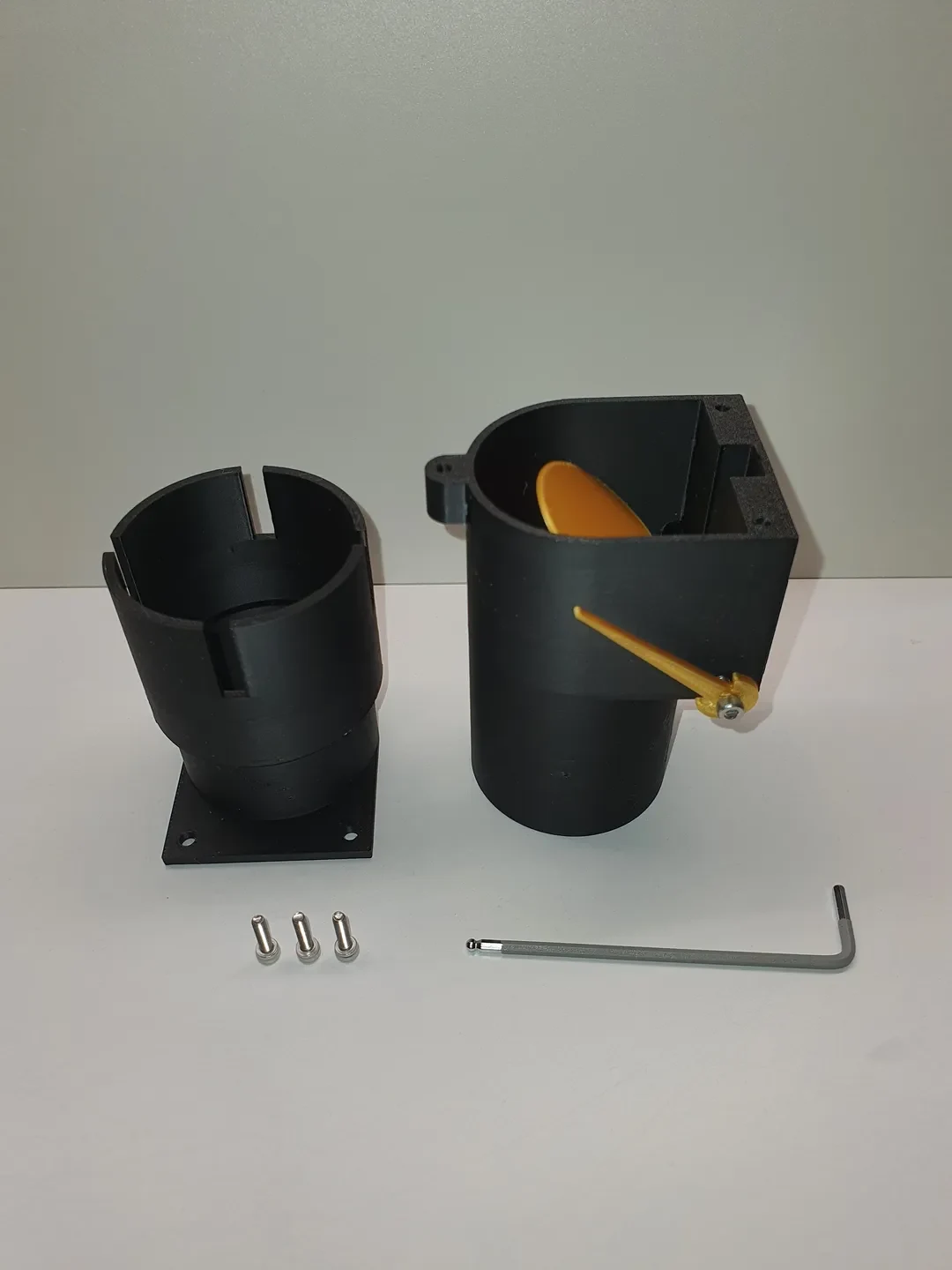

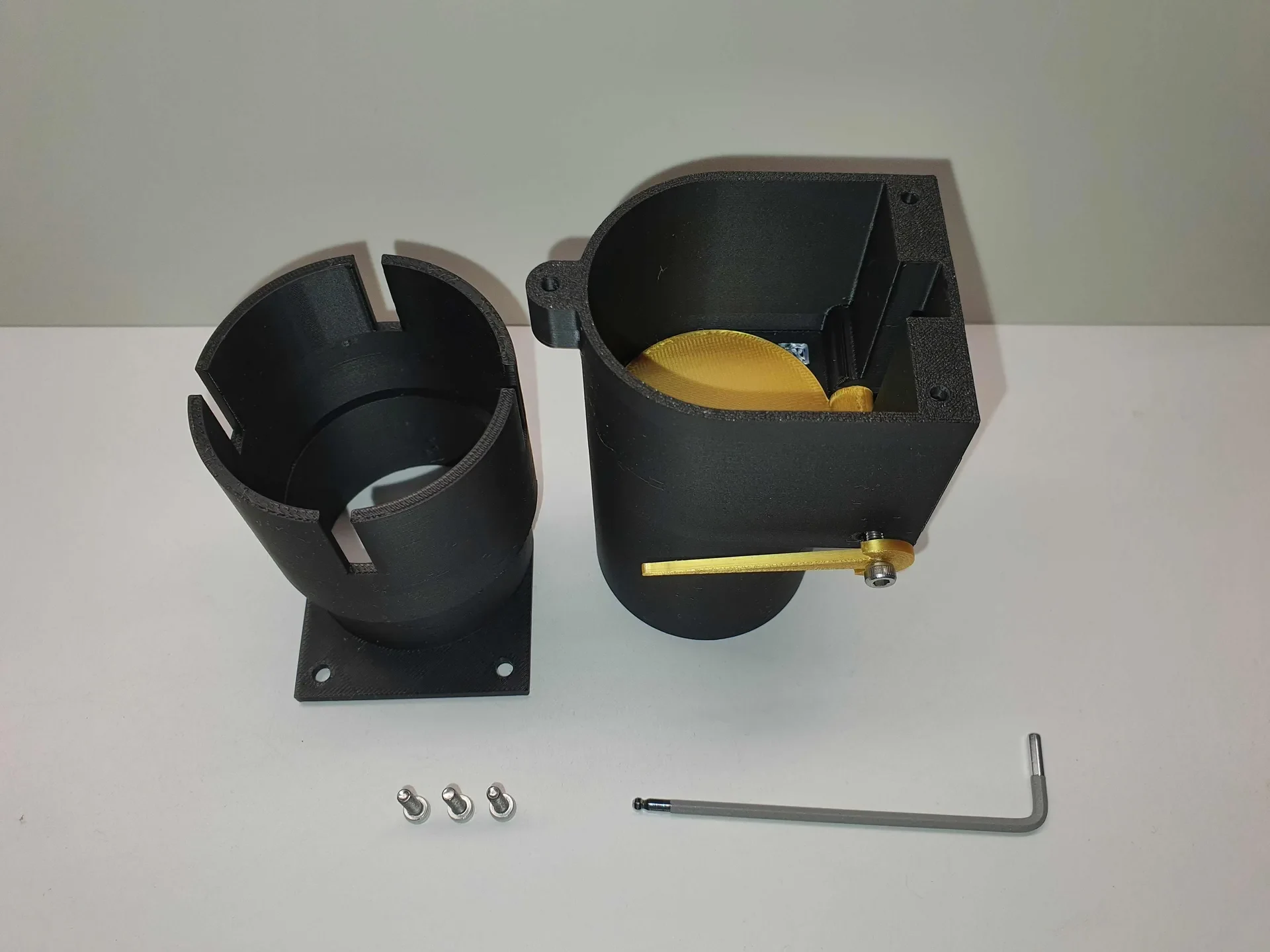

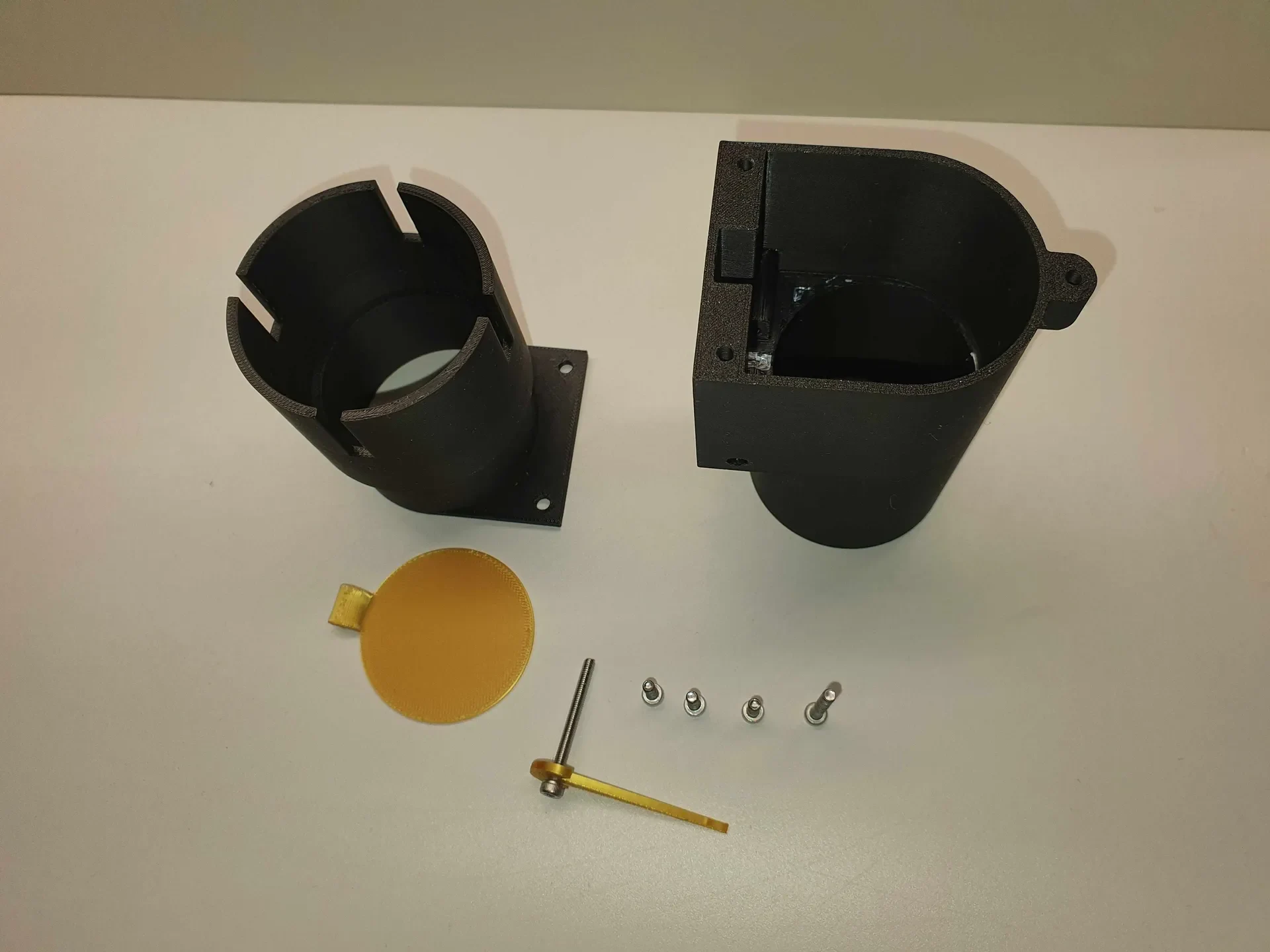

Пожалуйста, смотрите прилагаемые изображения, которые могут помочь во время сборки. Основной корпус и верхнюю часть с фланцем необходимо очистить от всех опор и их опорных поверхностей, чтобы обеспечить легкое и плавное перемещение створки.

Теперь до конца накрутите индикатор на один из болтов М3х30.

Затем вставьте заслонку в основной корпус и закрепите ее с помощью обоих болтов M3x30 с каждой стороны. Совместите индикатор с положением клапана.

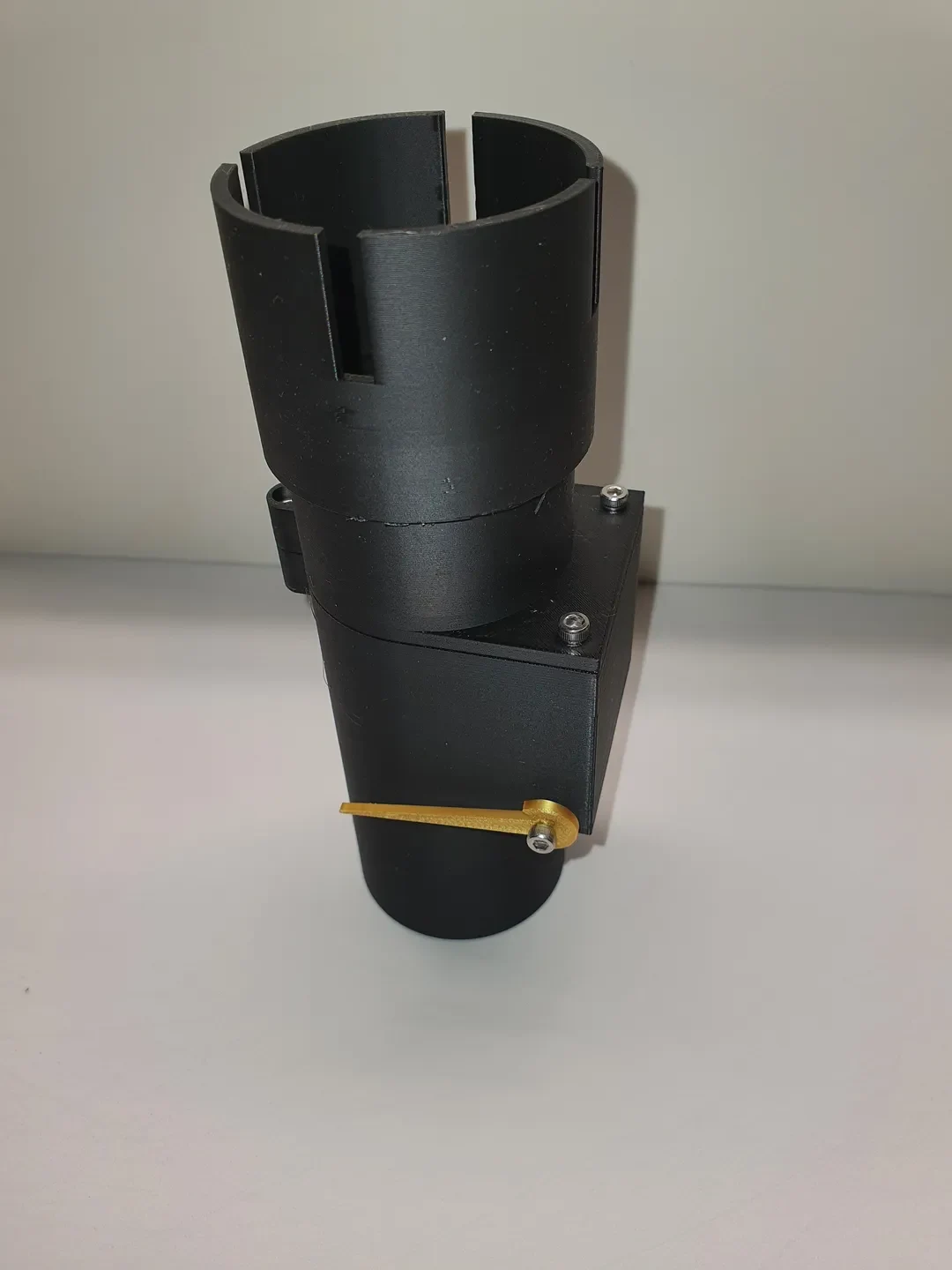

Последний шаг — прикрутить либо верхнюю часть с фланцем, либо верхнюю ч��сть 3 болтами M3x16.
