НОВЫЙ дизайн лицевого щитка Covid-19 (печатает примерно в...
ИНСТРУКЦИЯ И ХАРАКТЕРИСТИКИ ЗДЕСЬ:

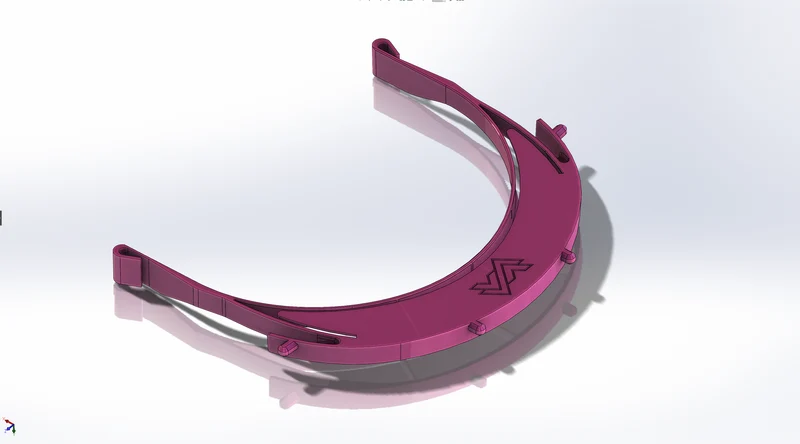

Делюсь с вами своим последним дизайном защитной маски Covid-19, напечатанным на 3D-принтере! Я думаю, что после многих итераций и объединения некоторых лучших особенностей популярных конструкций защитных щитков он обеспечивает отличную защиту, комфорт и простоту использования! Как и в моем первом дизайне, резинка не требуется, и вы можете распечатать бретели на 3D-принтере!
Большим преим��ществом ремней, напечатанных на 3D-принтере, является то, что их требуется на одну деталь меньше, и их легче чистить, чем эластичные ремни, помещенные в ткань. Медсестрам и врачам приходится повторно использовать свои СИЗ, а очищать пену/ткань непросто. Он пористый и может содержать бактерии, вирусы и тому подобное. Ремешки можно распечатать из PLA или TPU, оба файла представлены ниже. Предпочтителен ТПУ, поскольку он очень прочный и очень гибкий, но PLA работает отлично!
Помимо простых в использовании и чистке ремней, новый лицевой щиток обеспечивает дополнительную защиту от ударов сверху, поскольку теперь у него есть верхняя крышка! Несмотря на все функции, время печати должно быть примерно в 4 раза быстрее, чем у моего предыдущего дизайна, поскольку он очень тонкий!
Я также включил направляющую для сверления прозрачного пластикового переднего щитка. Я бы порекомендовал использовать для лицевого щитка материал толщиной 0,5 мм, например PETG. Направляющая для сверления имеет два отверстия для настройки зазора в соответствии с вашим лицом. Многие популярные защитные маски для лица, находящиеся в обращении, имеют слишком большой зазор под подбородком. Моя конструкция со смещенным отверстием решает эту проблему!
Несмотря на то, что отверстия смещены, рисунок по-прежнему подходит для мас��к PRUSA RC2, поэтому вы можете использовать этот рисунок отверстий, чтобы приблизить эти щитки к лицу пользователя, и он также совместим с моим предыдущим дизайном, если он вам все еще действительно нравится.
Наконец, я сделал более прочной нижнюю часть подбородка конструкции PRUSA. Я начал обнаруживать, что модель PRUSA тонкая и не очень прочная для постоянного использования, поскольку они пытались оптимизировать скорость печати, а не долговечность.
Если у вас есть какие-либо вопросы о настройках печати, ознакомьтесь с подробностями печати по ссылке Thingiverse или задайте мне вопрос в разделе комментариев.
Файлы дизайна:
► ВЫ ЗДЕСЬ… или смотрите ниже
►
https://grabcad.com/library/prusa-covid-19-coronavirus-face-shield-with-integrated-folding-detent-strap-1
Распечатать инструкции:
► Мате��иал: ПЛА+
► Высота слоя: 0,3 мм.
► Поддержка: Нет.
Сборка:
Просто прикрепите лицевую панель PETG, используя отверстия (см. файл с инструкциями по сверлению).
Лист должен иметь толщину 0,5 мм и размер печатной бумаги формата А4 (8,5 x 11 дюймов). Шаблон для сверления и резки можно найти по моей ссылке на Thingiverse. Нижняя часть подбородка легко надевается на прозрачный щиток.
Если вы планируете производить эти лицевые щитки для других, ПОЖАЛУЙСТА, соблюдайте чистоту и поищите в Интернете инструкции о том, что необходимо. НЕ ЗАГРЯЗЫВАЙТЕ ЩИТЫ и не раздавайте их работникам на передовой!
Если у вас есть какие-либо предложения по дальнейшему улучшению, пожалуйста, дайте мне знать!
Оригинальный дизайн и полезная информация от Prusa:
►
https://www.prusa3d.com/covid19/
Еще одна модель, которую я черпал вдохновение, но полностью переделал… Идея была хороша, но на практике фрикционная посадка оказалась не очень удачной:
►
https://www.thingiverse.com/thing:4233193/files
Мой предыдущий дизайн:
►
Я также хотел бы поблагодарить компанию CADMicrosolutions за предоставление мне прозрачных передних щитков для моих усилий! Пожалуйста, проверьте их здесь:
►
https://www.cadmicro.com/
Если вы хотите помочь с моими усилиями по СИЗ Covid-19, рассмотрите возможность сделать пожертвование ниже. Пожертвования пойдут на покупку нити для продолжения печати СИЗ, и если будет достаточная поддержка, я могу купить для этой цели второй принтер!
►
https://www.buymeacoffee.com/embraceracing
☕
Распечатать инструкции
Настройки печати
Принтер:
РИДИДБОТ БОЛЬШОЙ
Плоты:
Нет
Поддержива��т:
Нет
Разрешение:
0,3
Заполнение:
20%
Бренд_филамента:
eSun
Цвет нити:
ЛЮБОЙ
Материал_филамента:
ПЛА+/ТПУ
Примечания:
Ремешки можно напечатать из PLA или TPU… используйте соответствующий файл, указанный выше!
