Альтернативная конструкция устройства подачи для беднейши...

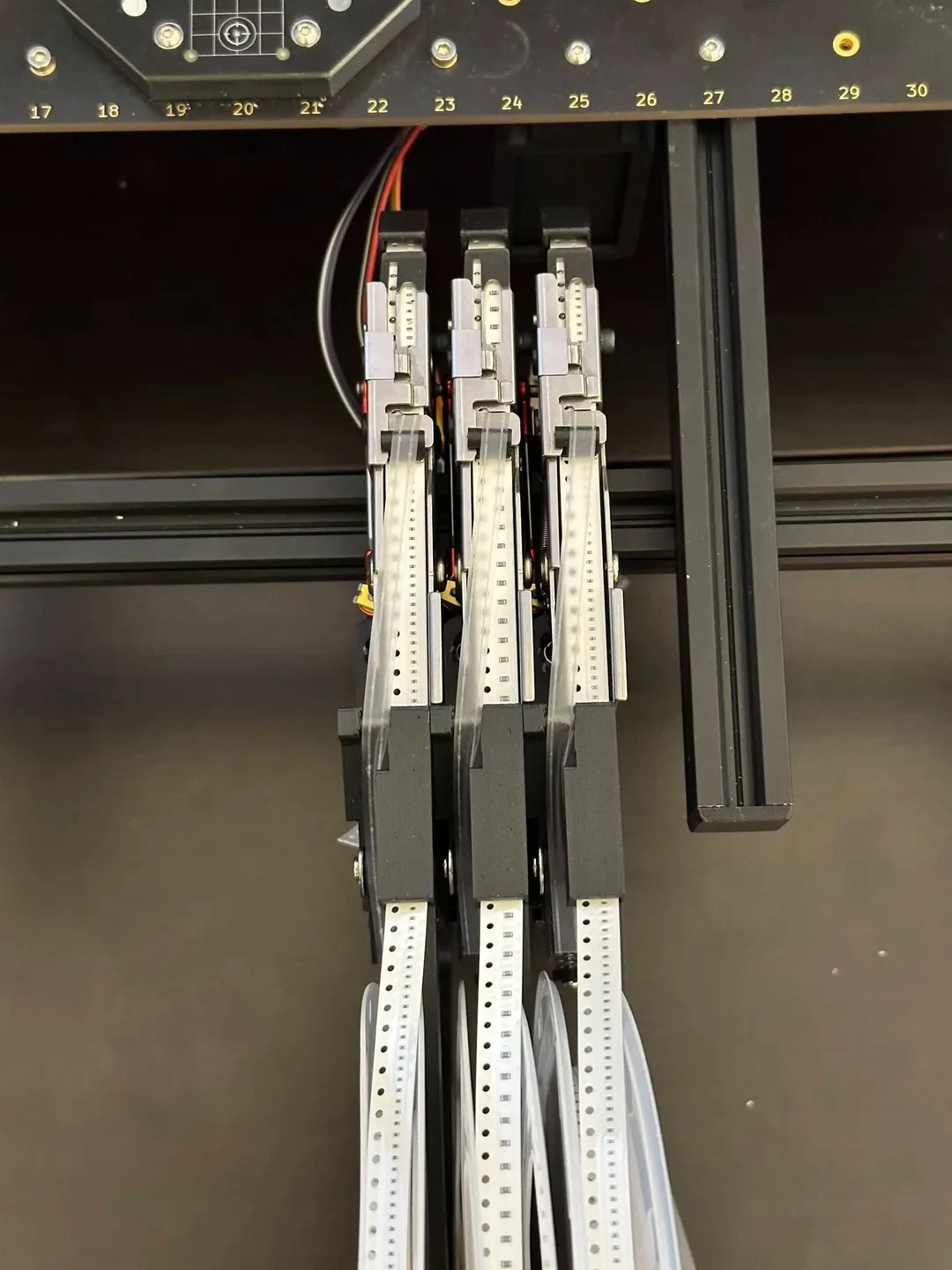

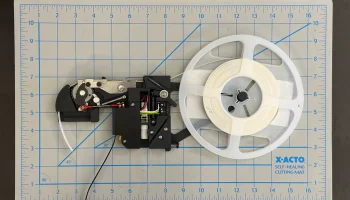

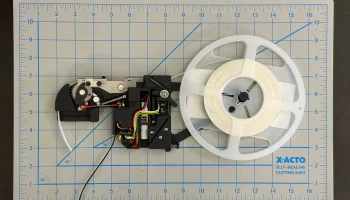

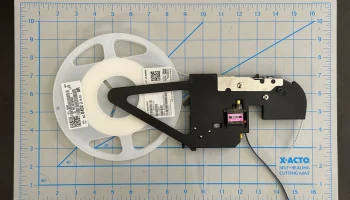

Этот редизайн кормушки для беднейших людей:

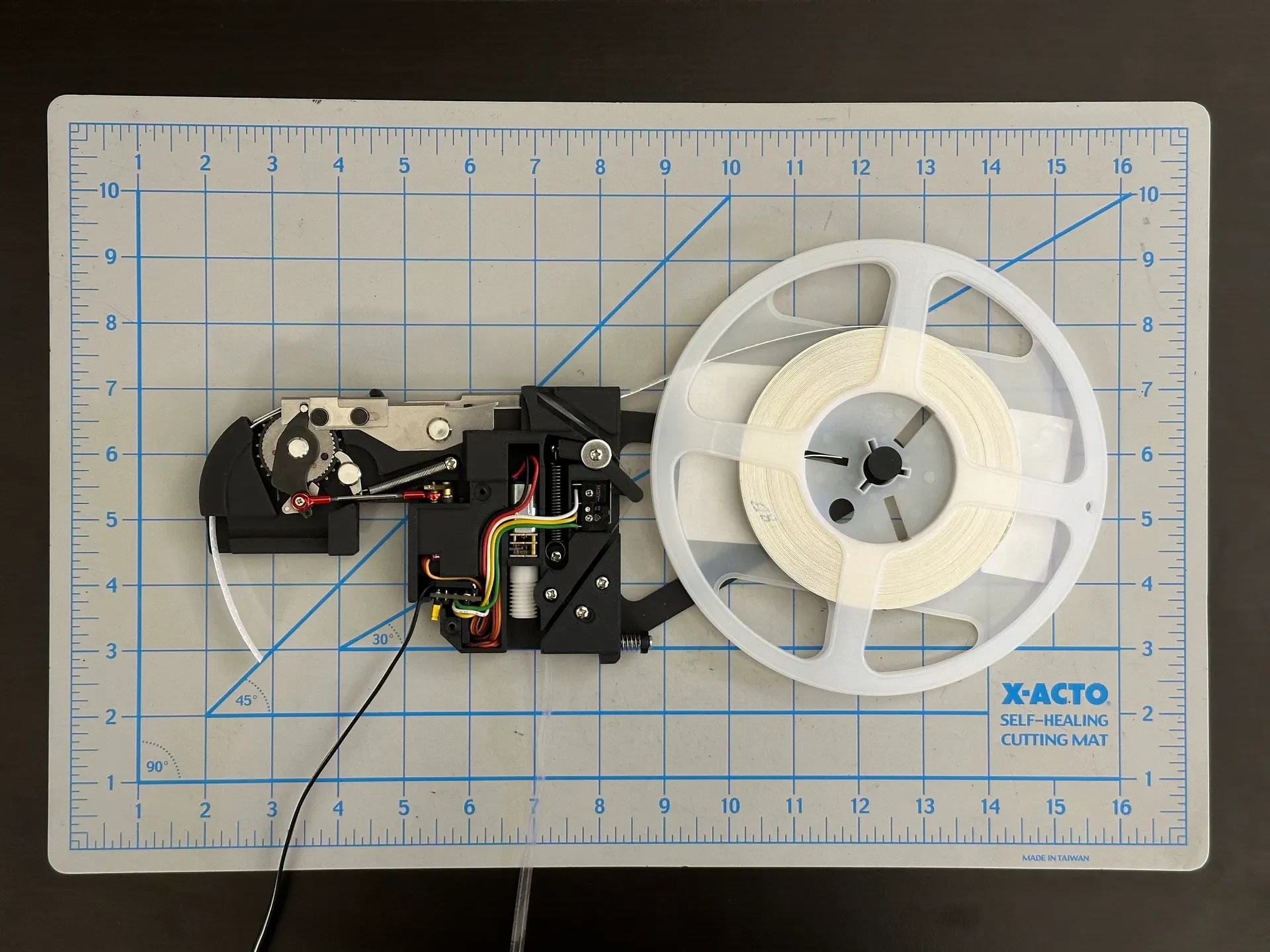

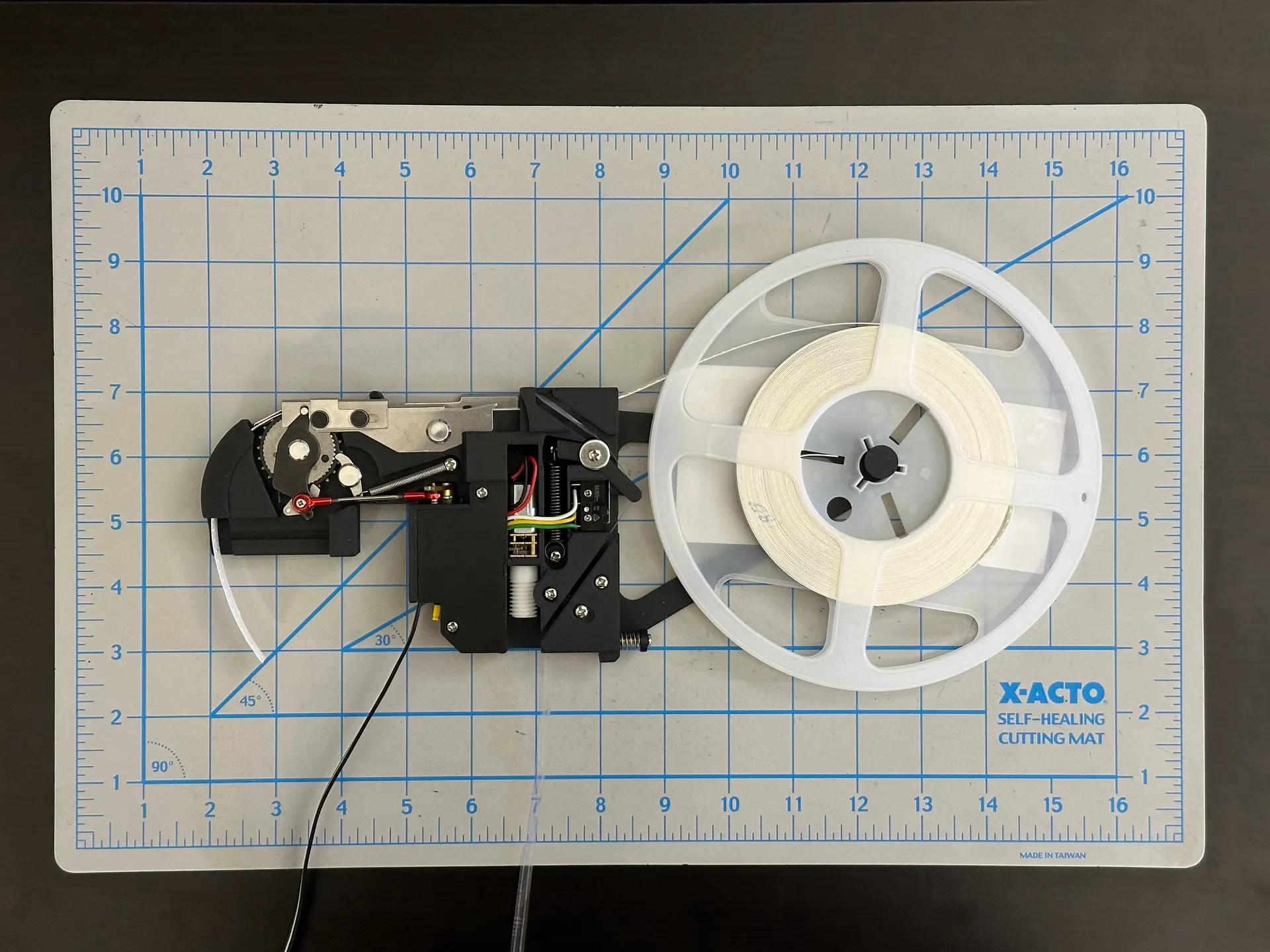

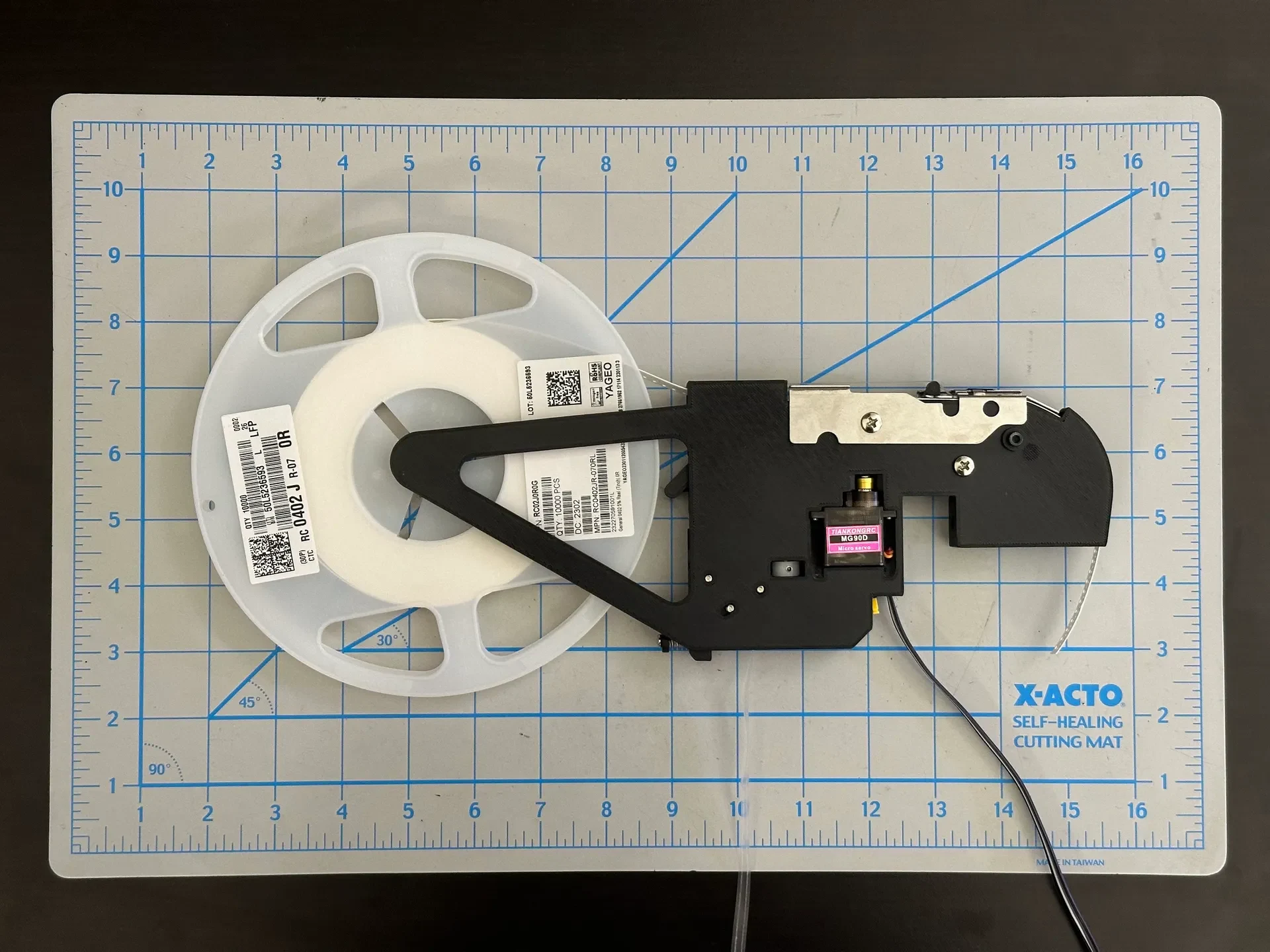

включает встроенный держатель катушки (и версию без держателя катушки)
на экструзии 2020 года расположен ниже, чем в оригинале, что дает соплам больший зазор
имеет прорезь сбоку для вставки защитной ленты непосредственно в механизм отделения (без необходимости подачи)
открывает перемычку на плате фидера, позволяя включать/отключать двигатель снятия для каждого фидера без разборки
используются только детали, входящие в комплект оригинальной кормушки для бедняков.
Каждый питатель имеет ширину 18 мм и может использоваться с лентой шириной 8 мм с шагом 2 мм или 4 мм. Детали без печати и оригинальный дизайн можно найти по адресу https://www.microsmt.com.cn/products/poorest-man-feeder-parts-for-openpnp («PM8*2mm»).
Корпус для контроллера 0816 доступен по адресу https://www.printables.com/model/634012-case-for-0816-feeder-controller.
Печать
Для деталей, напечатанных на 3D-принтере, необходимы опоры, но я рекомендую заблокировать опоры вдоль пути ленты и для всех отверстий для винтов. Рекомендуемые настройки (включая нарисованные блокировщики поддержки) включены в файл .3mf.
Сборка

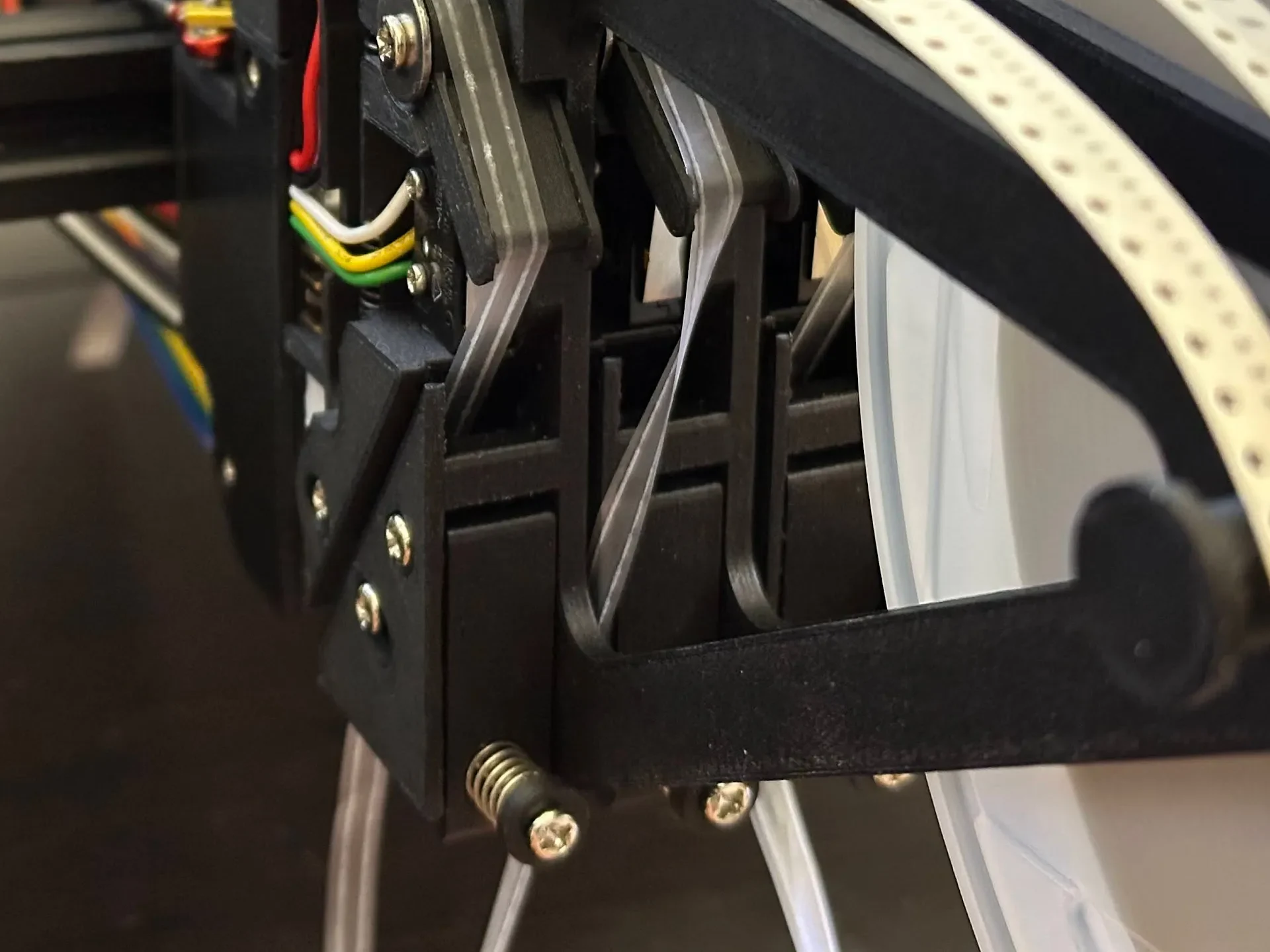

Деталь «peel_guide» нужно приклеить на металлическую часть рядом с местом отклеивания защитной ленты — это делает отк��еивание гораздо надежнее. Суперклей отлично работает и позволяет удалить приклеенную часть ацетоном.

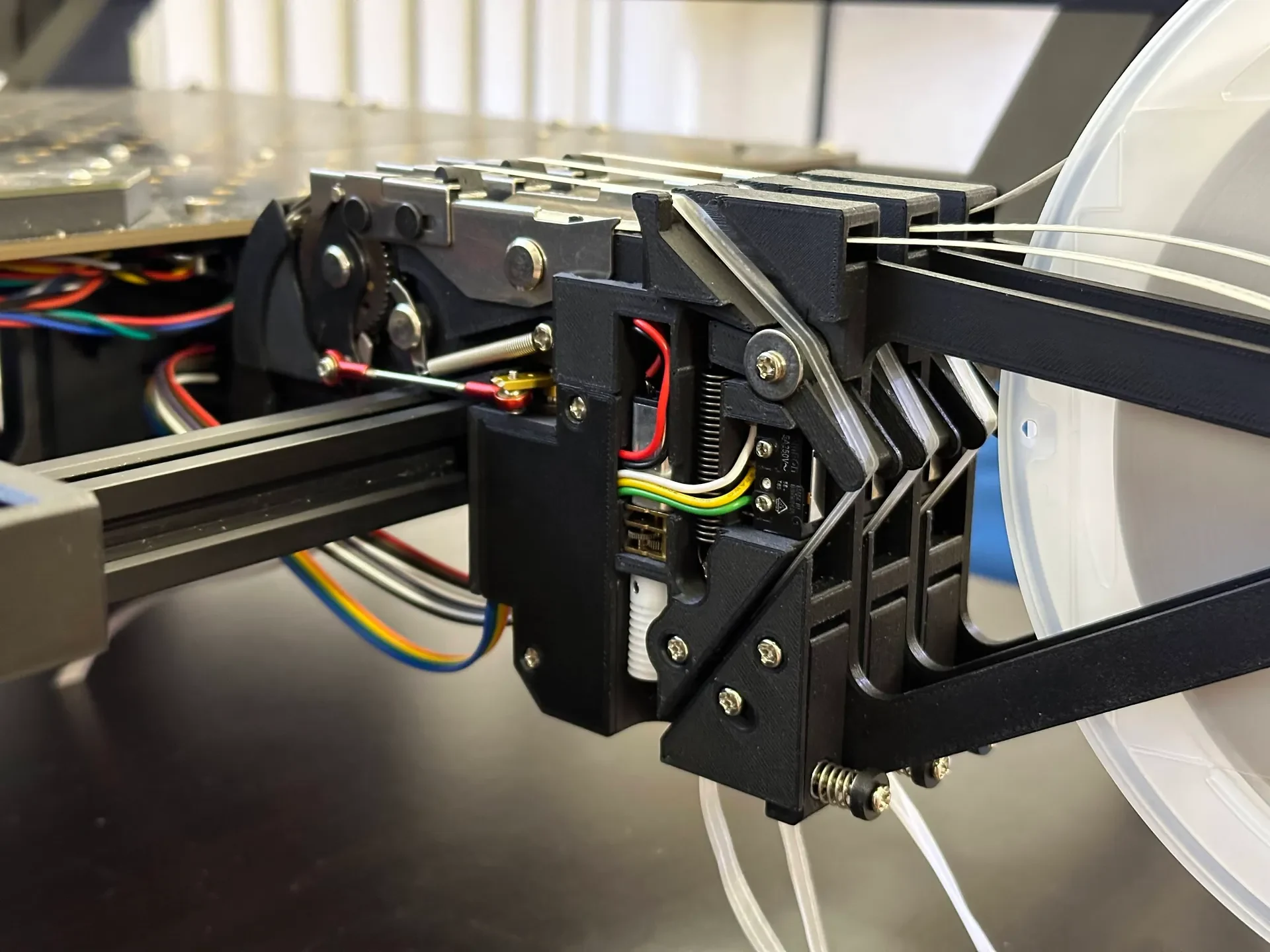

Я рекомендую устанавливать двигатель для очистки с редуктором в положении, показанном на рисунке. Я обнаружил, что при другой ориентации сила остальной части механизма снятия приводит к тому, что шестерни в коробке передач через некоторое время начинают проскальзывать. Но у меня не было проблем с этим в показанной ориентации.
Провода двигателя и микропереключателя имеют длину примерно 10 см.
Прошивка
Я изменил исходную прошивку 0816, чтобы изменить углы по умолчанию и разрешить втягивание даже после продвижения всего на 2 мм (из 4 мм). Это позволяет использовать M601 N* непосредственно после M600 N* F2. Новые значения по умолчанию соответствуют M620 N* A120 B100 C75 F2. Эти значения необходимо слегка настроить для каждого отдельного фидера.
Модифицированная прошивка доступна по адресу https://github.com/dna-topoisomerase/0816feeder. См. https://docs.mgrl.de/maschine:pickandplace:feeder:0816feeder:mcodes для получения более подробной информации о командах контроллера.
