Винт для камеры (штатива) 3/8"-16 UNC

Это 3/8-дюймовая версия моего винта для камеры/штатива диаметром ¼ дюйма. У него точно такие же внешние размеры (длина, головка), но, очевидно, другая резьба (и соответственно более толстый стержень, что добавляет устойчивости).

Резьба 3/8 дюйма UNC стала довольно редкой для креплений фотоаппаратов, но по-прежнему является наиболее распространенной резьбой для штатива. Если у вас есть выбор, я рекомендую использовать версию 3/8 дюйма, а не версию ¼ дюйма, поскольку она намного прочнее.

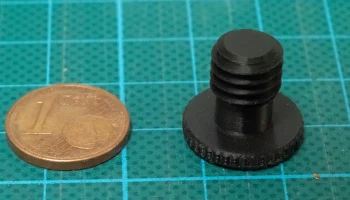

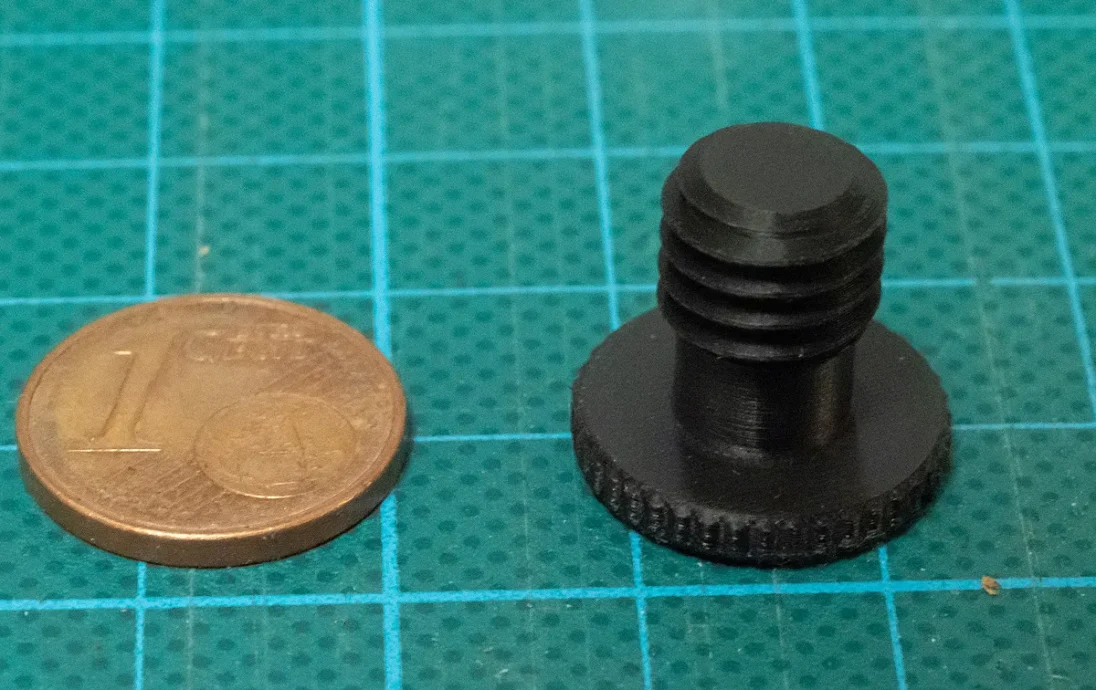

Из-за (все еще) крошечных размеров я рекомендую печатать его с самым высоким разрешением и минимальной высотой слоя, на которые способен ваш принтер. Деталь на фотографии напечатана толщиной 0,05 мм с использованием сопла диаметром 0,4 мм. И нет, вам не нужна никакая поддержка, чтобы распечатать это.
И, кстати: нет, когда речь идет о печати резьбы, более тонкое сопло совершенно не выгодно — лучшее сцепление слоя в этом случае достигается с соплом 0,6 мм, тогда как сопло 0,4 мм обеспечивает лучший компромисс качества резьбы и детализации накатки. Использование сопла диаметром 0,3 мм или тоньше приводит к получению более слабой резьбы, и его следует избегать.

Предупреждение: пластиковый винт не может заменить металлический винт и даже не является его экстренной заменой. Используйте только эту часть
а) в целях тестирования (например, если в�� заказали металлический винт, но его нет под рукой)
б) для применений, в которых винт имеет заданную точку разрушения или
в) для приложений, в которых установка больше не перемещается после установки (например, веб-камера или камера принтера).

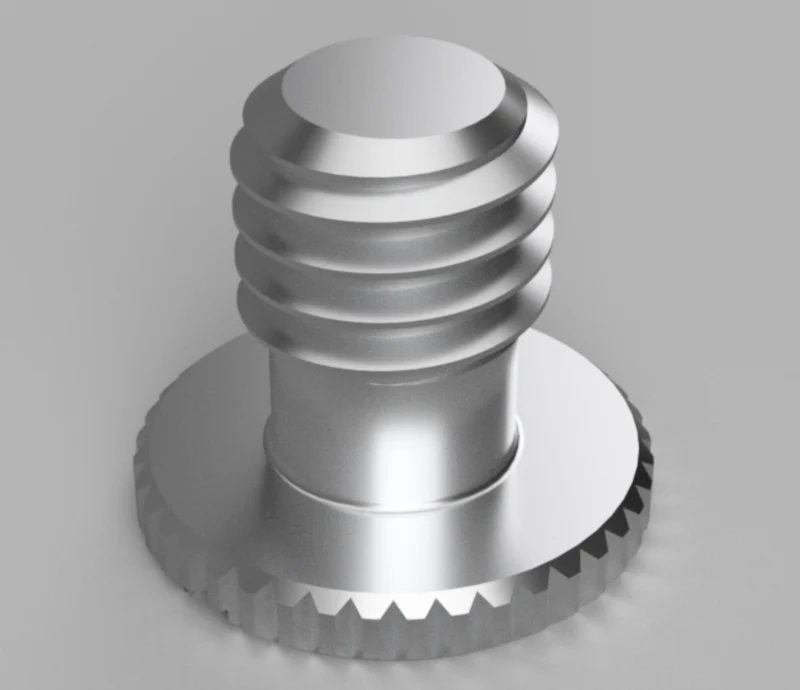

Если вы хотите использовать винт для собственных строительных работ САПР, используйте один из добавленных файлов STEP. Как и в случае с версией ¼ дюйма, я добавил два разны�� файла: «Винт камеры 3_8, исходный UNC» имеет исходные размеры резьбы, определенные для UNC3/8-16, а «Винт камеры 3_8 3D-печать» имеет небольшое смещение поверхности резьбы для компенсации эффектов 3D-печати (так же, как STL).
