Параметрический дизайн генератора ваз......

Эта модель Fusion 360 позволяет вам моделировать нужную вам вазу, изменяя ее параметры. Мне всегда было трудно найти вазу нужного размера. Конечно, вы можете масштабировать модель в формате stl, но высота и диаметр изменяются таким же образом.

Инструкции:

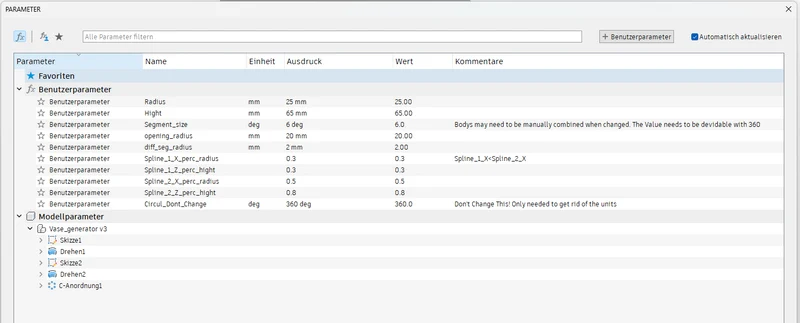

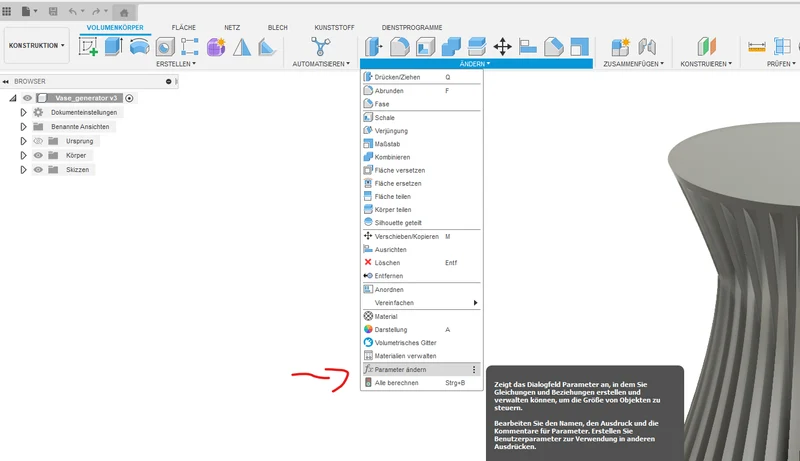

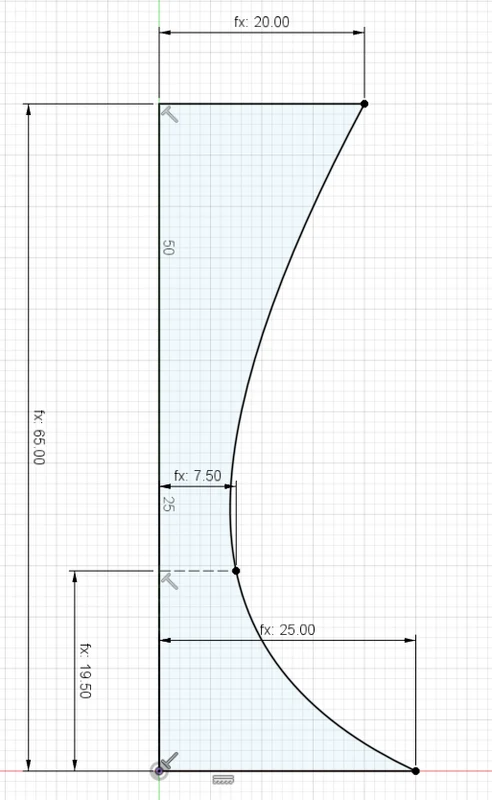

Чтобы изменить параметры модели, перейдите в «Изменить → редактировать параметры» (как показано на 2-м и 3-м рисунках). Конструкция основана на двух разных сплайнах (см. последнее изображение). Сплайн — это своего рода кривая, которая следует за 3 или более точками. Вы можете изменить форму индивидуально, изменив параметры Spline_1or2_XorZ. Значение выражается в процентах от высоты (значение Z)/радиуса (значение X) и изменяет положение средней точки сплайна. «diff_seg_radius» определяет разницу радиусов открытия сплайнов (конечная точка). Размер одного сегмента можно изменить, изменив «Segment_size», который представляет собой размер в градусах. Чтобы это работало, 360 нужно разделить на значение. Если вы измените этот параметр, вам может потребоваться объединить сгенерированные тела вручную, поскольку слияние не может объединять тела после создания элемента массива (возможно, это неподходящее слово для слияния; этот термин используется в Siemens NX). Чтобы объединить, просто дважды щелкните последний символ в истории создания в левом нижнем углу (второе последнее изображение) и щелкните все тело, которое хотите объединить. Если вы знаете, как это улучшить, пожалуйста, дайте мне знать. Вероятно, вам придется немного поиграть с параметрами, чтобы понять, как параметры меняют форму. Вы также можете точно настроить сплайн индивидуально, дважды щелкнув эскиз.

Несколько советов:

Постарайтесь, чтобы разница между двумя сплайнами была небольшой, чтобы сэкономить материал и время печати. Для анализа лучше всего использовать плоскость сечения. Убедитесь, что выступ не такой крутой, иначе у вас могут возникнуть проблемы, потому что напечатанная часть прижимается соплом и изгибается.

Если вы новичок в 3D-печати, вам нужно распечатать это в режиме вазы или сделать спиральными внешние контуры, как это называется в Cura.

Надеюсь, вам это понравится. Если хотите, вы можете поделиться сгенерированной моделью как своим дизайном, но не делитесь файлом Fusion. Буду рад, если вы поделитесь своими творениями в качестве мейка, чтобы посмотреть, что вы создали :)
