Многофункциональный дизайн

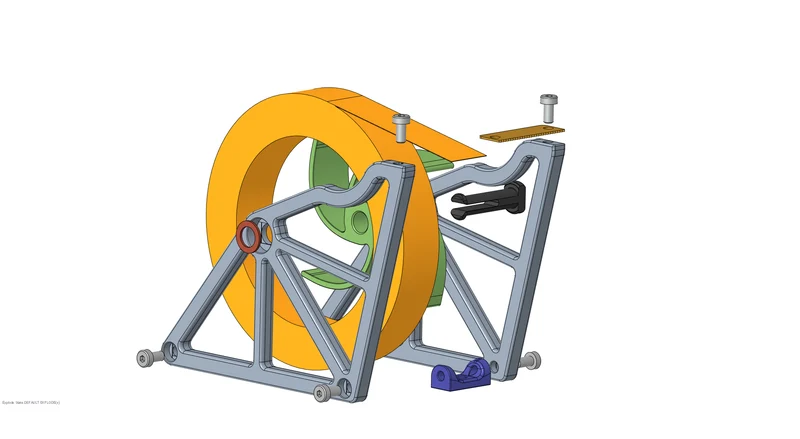

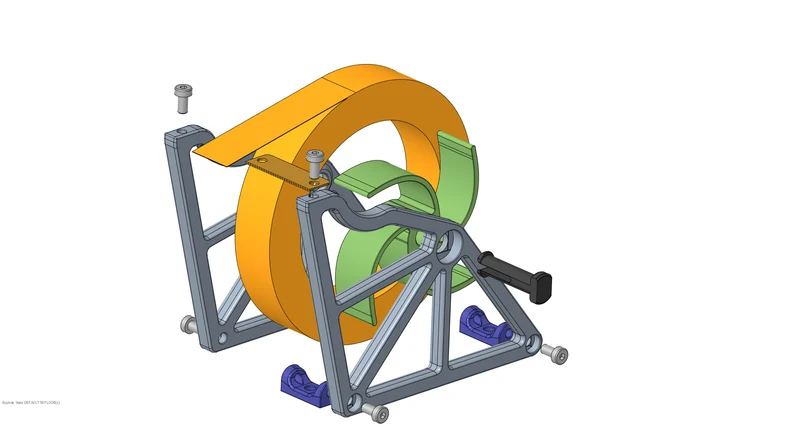

Это означает, что конструкция создана для простой 3D-печати, но при этом сохраняется возможность просто изменить некоторые детали, чтобы они подходили к разным лентам.
Текущий дизайн STL предназначен для ленты с внутренним диаметром 77 мм и шириной 20 мм.

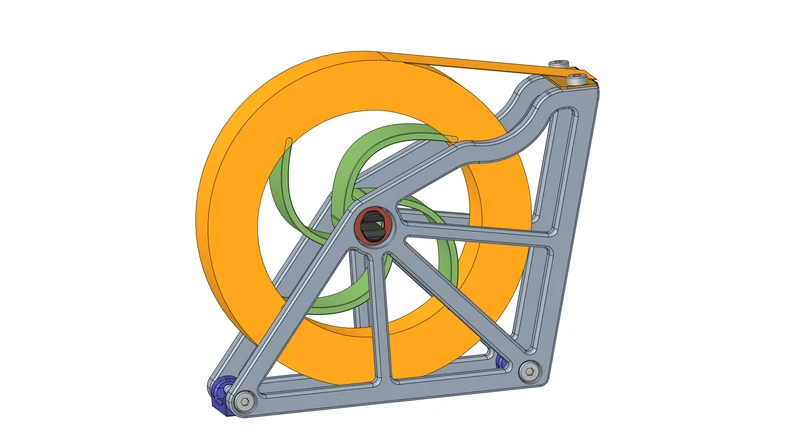

Зеленый внутренний диаметр достаточно гибок и подходит для более высокого диапазона внутреннего диаметра лент. Тут вроде 77мм+-1мм вроде стандарт.
Ширину детали можно увеличить, чтобы она соответствовала более широкой ленте. Распространенные размеры здесь — 20, 25, 30, 50 мм.

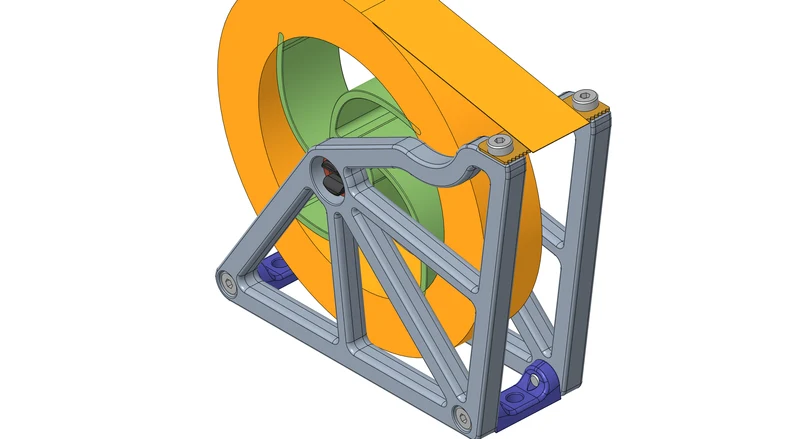

Синяя проставка точно соответствует размеру ленты (здесь 20 мм). Если ширину ленты необходимо изменить, здесь можно использовать более крупные детали. Приятно то, что они плоские с одной стороны, что позволяет легко печатать, и это также работает как плоская поверхность в сочетании с рамкой в качестве отдельной поверхности на столе или около того… С другой стороны, есть 1 или более широкие части, в которые есть 2 отверстия, поэтому диспенсер для ленты также можно установить на стену или что-то в этом роде. Их также можно использовать, чтобы повесить эту вещь на какой-то крючок или что-то в этом роде.

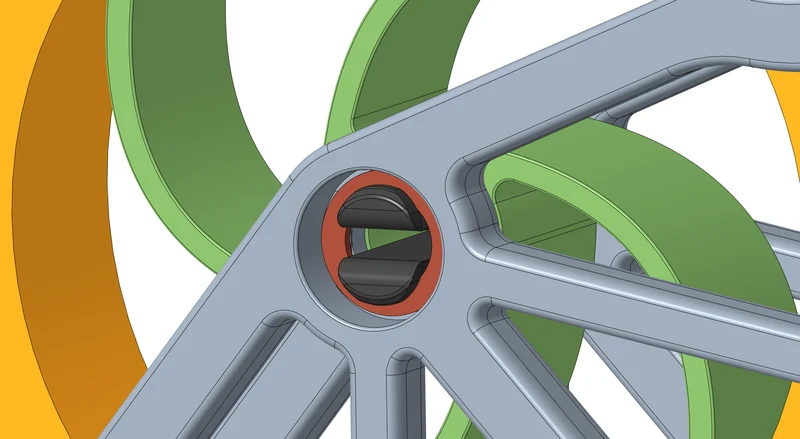

Черный болт также можно напечатать на 3D-принтере, он имеет плоскую поверхность, а также достаточно гибок, чтобы проходить через отверстия и зацепляться с другой стороны с напечатанной на нем шайбой (красной). Это позволяет создать установку, в которой не нужны винты для замены ленты на новую, если она пуста.
Желтая пила на самом деле представляет собой железную пилу из местного магазина, просто вырезали ее кусок и просверлили в ней два отверстия, соответствующие отверстиям рамы, в которую она вкручена. Возможно, вы можете попробовать здесь stl, но я бы рекомендовал использовать металлическую пилу из-за ее жесткости и долговечности. Зубья стали еще острее, что облегчает разрезание ленты.

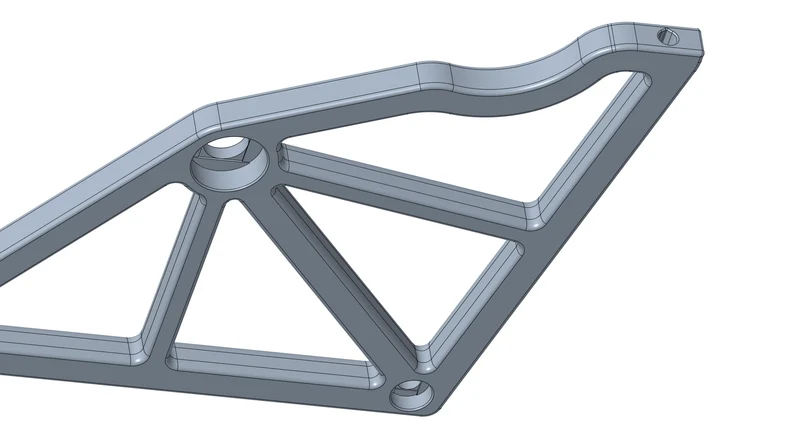

Для сборки этой штуки используются 6 винтов DIN 7984 M4x8. Конструкция и размер отверстия точно соответствуют моему PRUSA Mini+, что позволяет вкручивать винты без необходимости нарезания резьбы и приложения слишком большого усилия для разрушения деталей.
Я рекомендую печатать из PETG, чтобы изделие прослужило дольше. 15% заполнения должно быть достаточно. Если вы хотите быть в безопасности, используйте 30% и 3 стены.
Совет: нанесите на болцен совсем немного смазки или хотя бы немного отшлифуйте, чтобы лента могла свободно катиться :)
При необходимости я могу предоставить больше деталей разных размеров. Просто спросите меня.
