Представляем колеса для дельтаплана Speed Roller — Nebula

Напечатайте на 3D-принтере колеса дельтаплана для круглой опорной стойки Wills Wing

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Эти колеса НЕ прошли лабораторные испытания. Я летаю на колесах, которые делаю. Используйте на свой страх и риск.

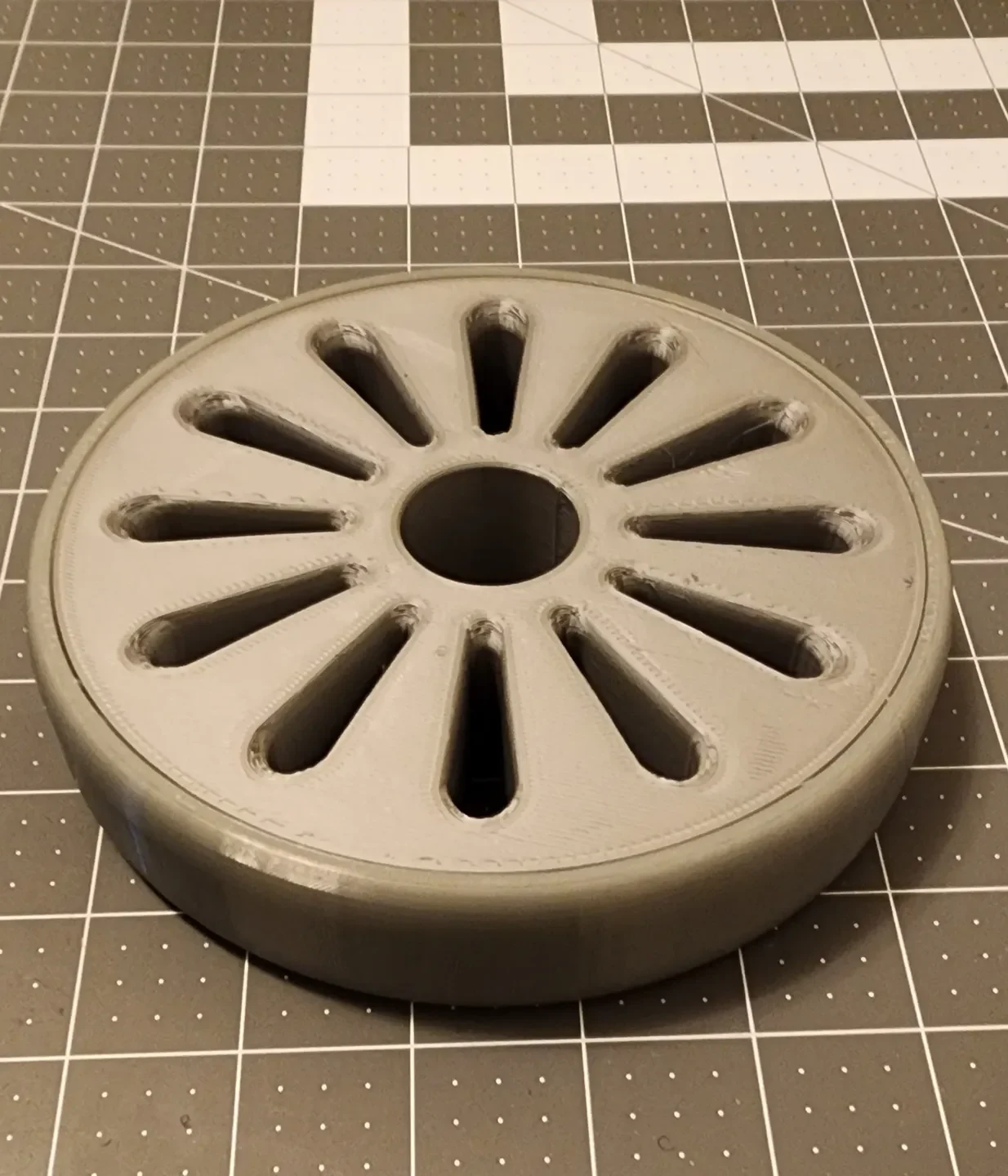

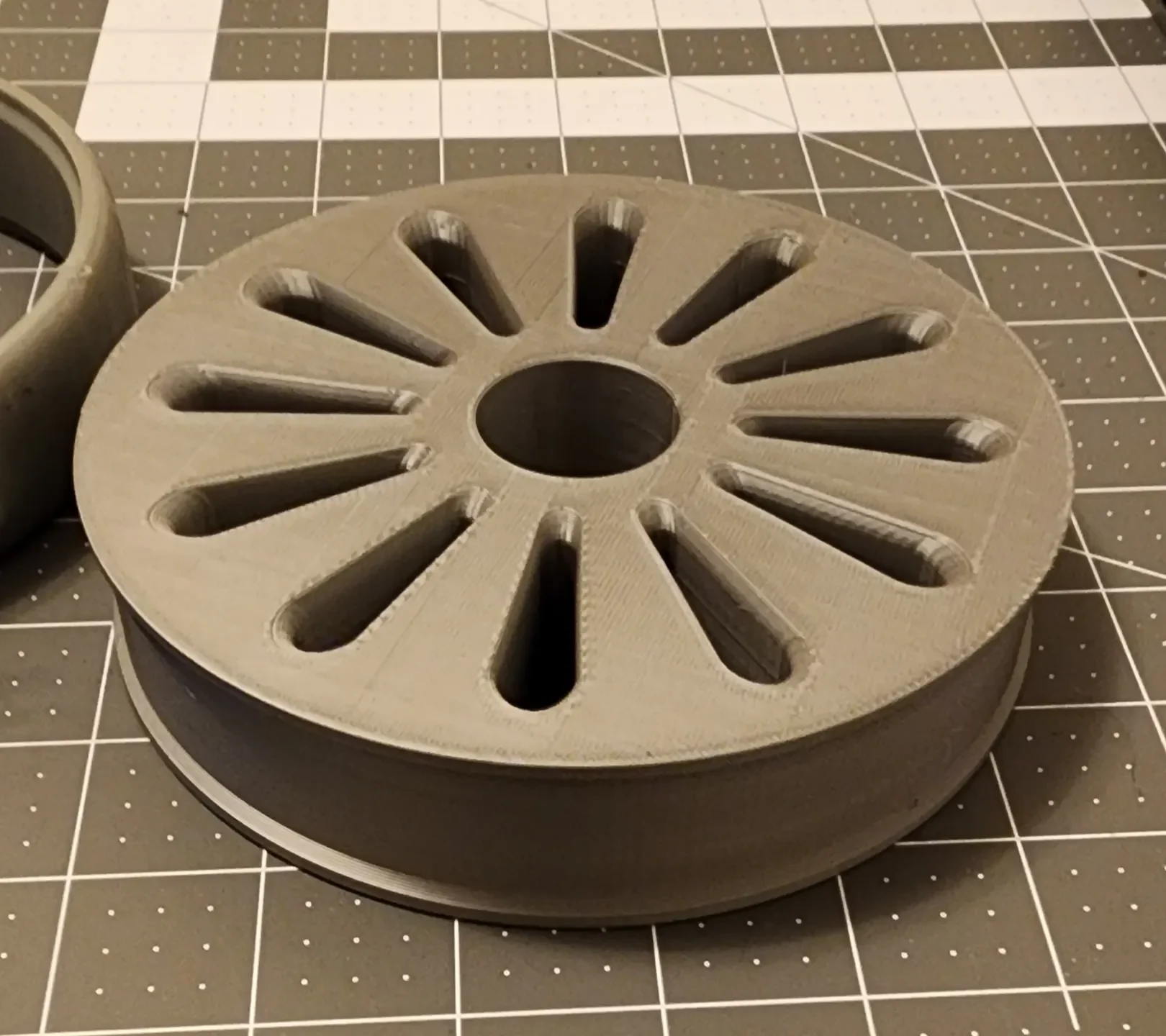

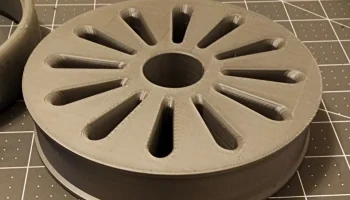

Обновление от 25 января 2024 г.: я изменил дизайн колес, чтобы они печатались как одна цельная деталь. Затем шина натягивается на колесо и закрепляется за счет трения. Эту новую конструкцию проще и быстрее печатать и собирать, а также использовать меньше деталей и она легче, чем оригинальные разъемные колеса. Нет необходимости в клее/эпоксидной смоле или гайках и болтах. Новый дизайн обозначен как v2_whole-wheel. Я также обновил зажимы, включив в них латунные вставки вместо гаек, и добавил набор зажимов для тандемного планера с базовой п��анкой 1-¼ дюйма.

*Примечание: обязательно распечатайте зажимы, подходящие для вашего планера. Когда у меня будет больше времени, я сделаю латунную вставку для обычных зажимов.

Это комплект колес для дельтаплана типа Falcon. Диаметр отверстия 1-1/8 дюйма.

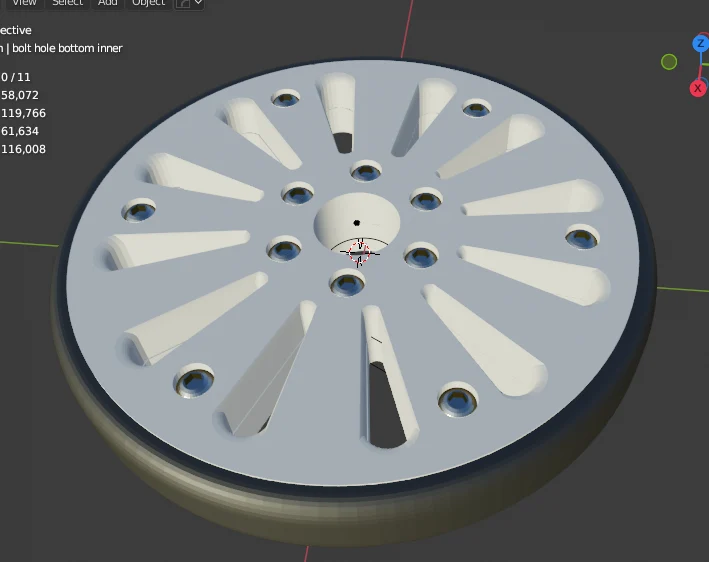

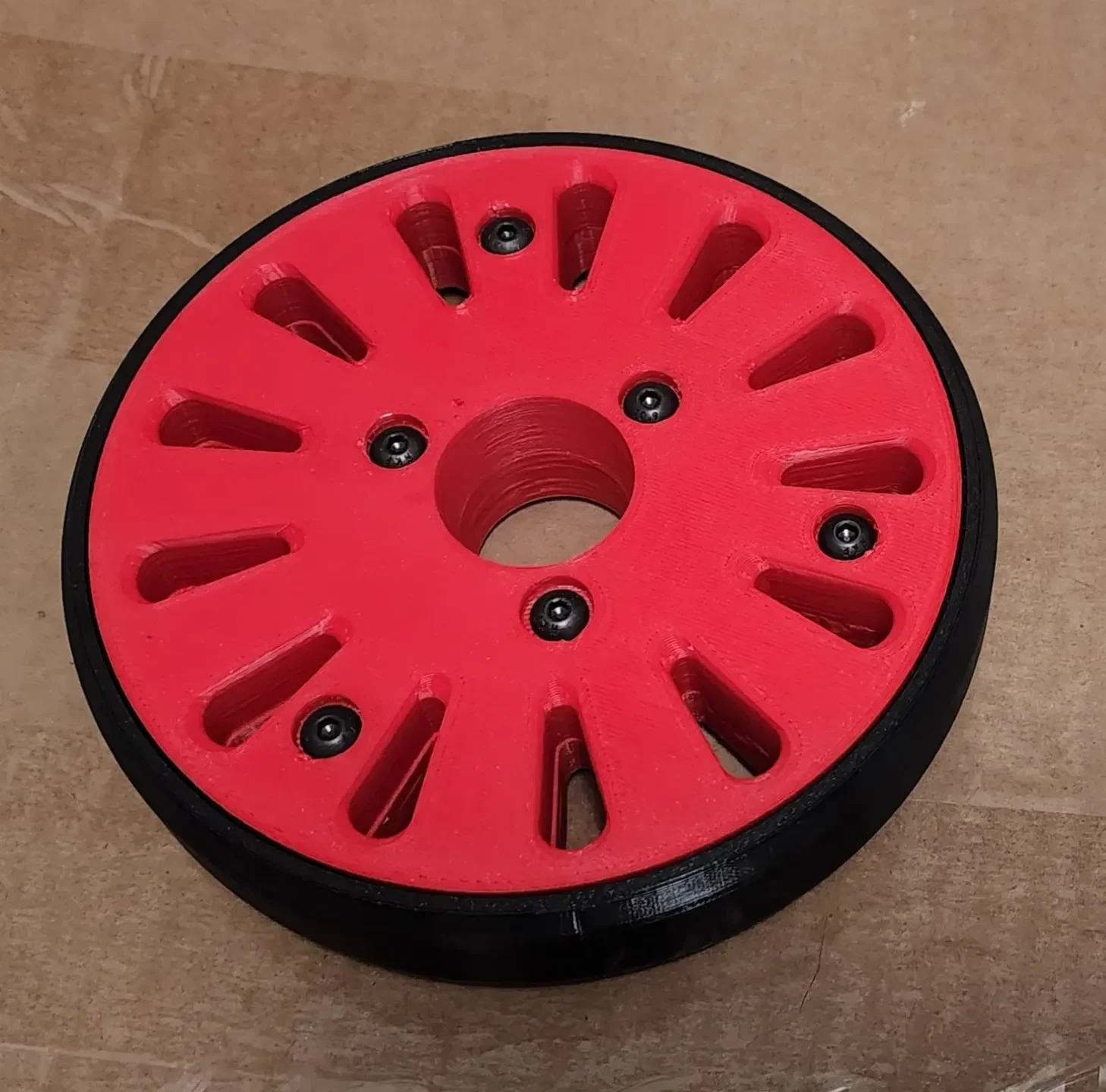

Колеса красного и черного цвета на изображениях имеют оригинальный дизайн. В текущей модели используется 12 болтов и гаек вместо 6. Я настоятельно рекомендую использовать фиксатор резьбы на болтах и ​​прочную эпоксидную смолу, подходящую для пластика между двумя половинками, если только вы не захотите в какой-то момент их разобрать.

Есть 2 размера; 8 дюймов и 6 дюймов. Для 8-дюймовых колес необходима внутренняя ступица подходящего размера. Я, вероятно, изменю размер по��же, чтобы исключить внутренние втулки. Сначала я подумал, что было бы неплохо распечатать их из нейлона, чтобы они лучше катились, но после использования ABS понял, что они катятся очень хорошо. Для 6-дюймовых колес ступицы не нужны.

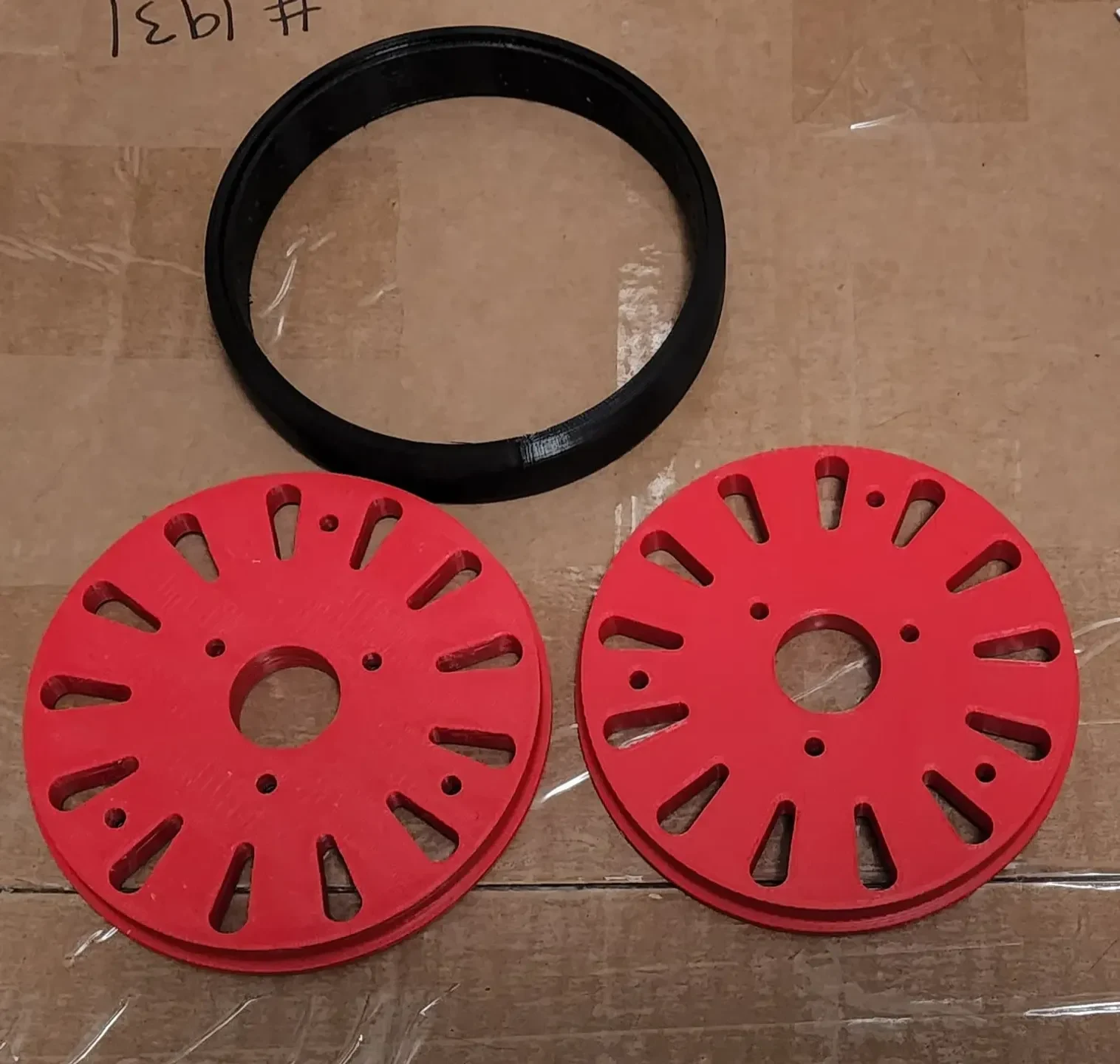

Сбоку есть пара выемок, которые помогают выровнять две половинки, поскольку отверстия для винтов не симметричны. Шина будет удерживаться на месте, как только две половинки будут соединены болтами. Выступы на колесах и небольшая толщина помогают врезаться в шину, надежно удерживая ее.

Я напечатал шины с помощью ТПУ с заполнением 50%. В результате получилась довольно прочная шина. Уменьшите наполнитель и/или используйте TPE, что-то вроде NinjaFlex может дать более мягкую шину, но мне нравится, чтобы шины были более плотными, так как я запускаю горы с большим количеством камней. Колеса напечатаны из ABS или ASA. ASA имеет такую ​​же прочность, как и ABS, но лучше противостоит ультрафиолетовым лучам.

Для сборки вам понадобятся винты с полукруглой головкой M5x25 (по 12 на каждое колесо). Я считаю, что использование M5x30 помогает втягивать гайки в ловушки для гаек.

Для колесных зажимов вам понадобятся 2 гайки M5 и 1 винт с полукруглой головкой M5x30 на каждый зажим. Я использую небольшой фиксатор резьбы средней прочности (синий фиксатор резьбы), чтобы надежнее скрепить все вместе.
