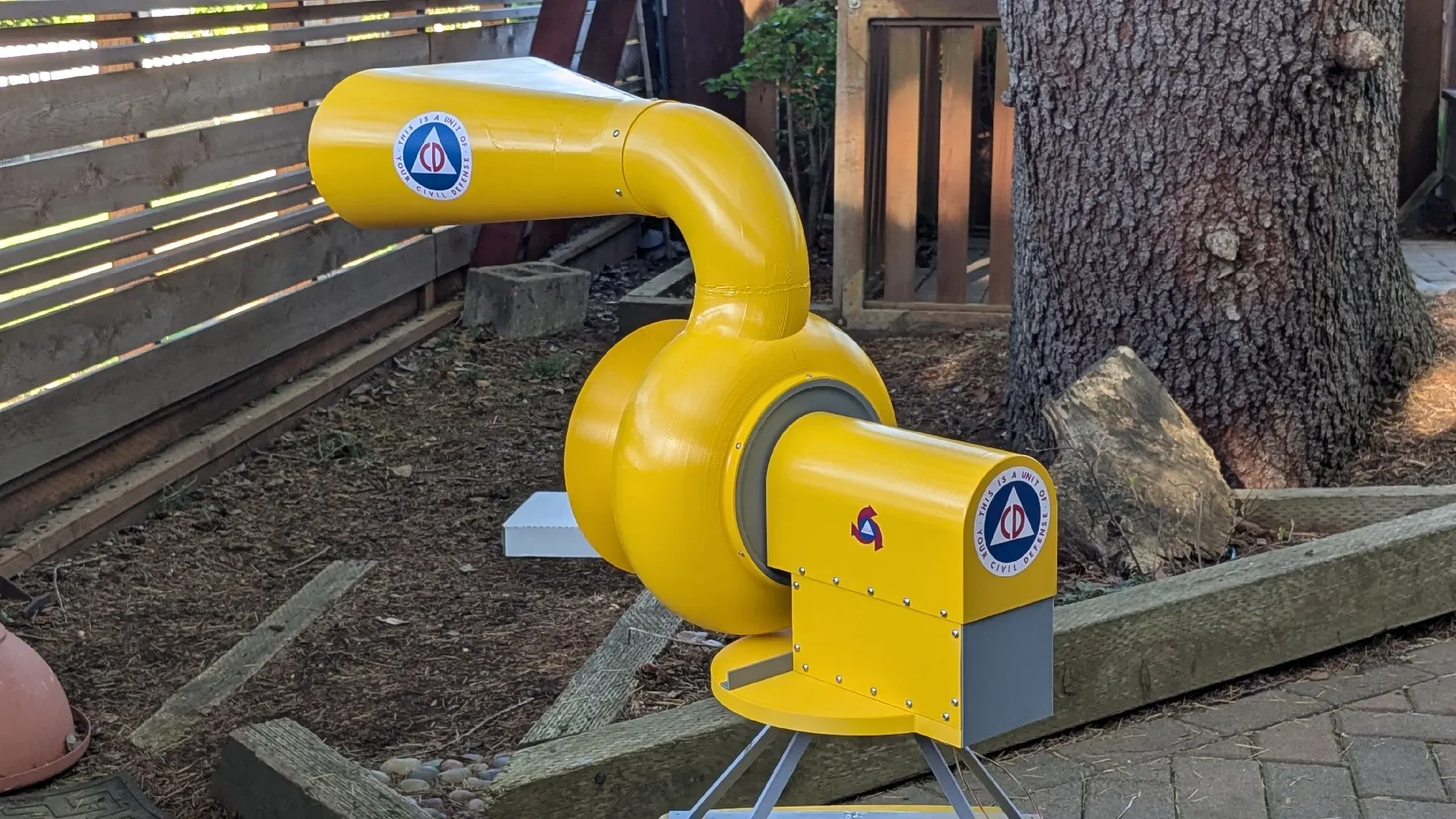

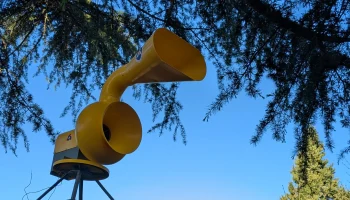

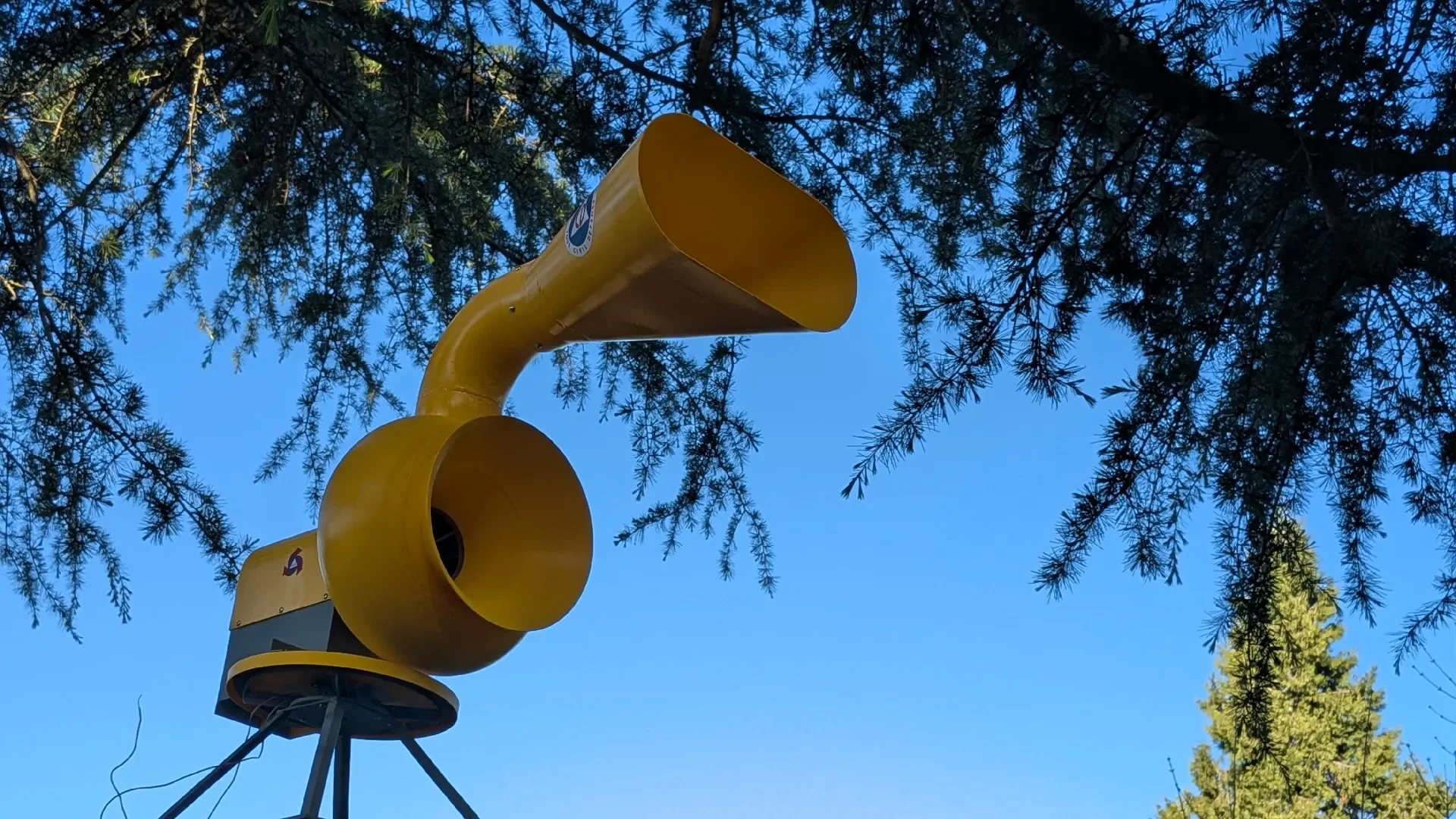

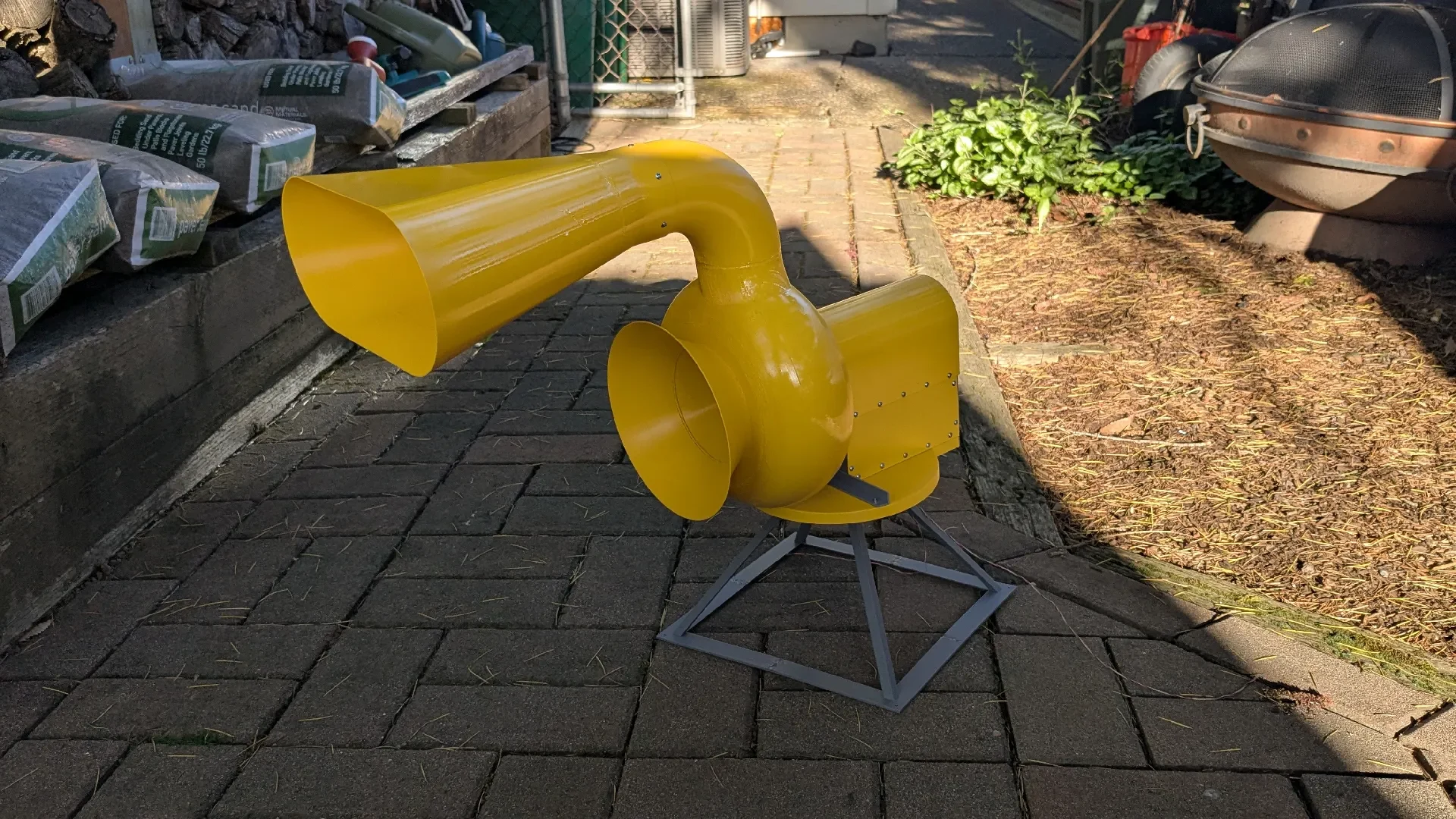

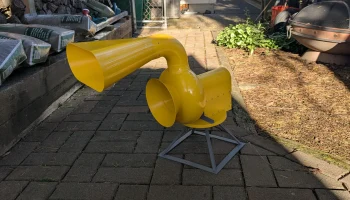

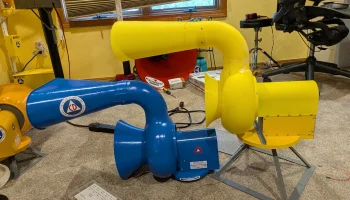

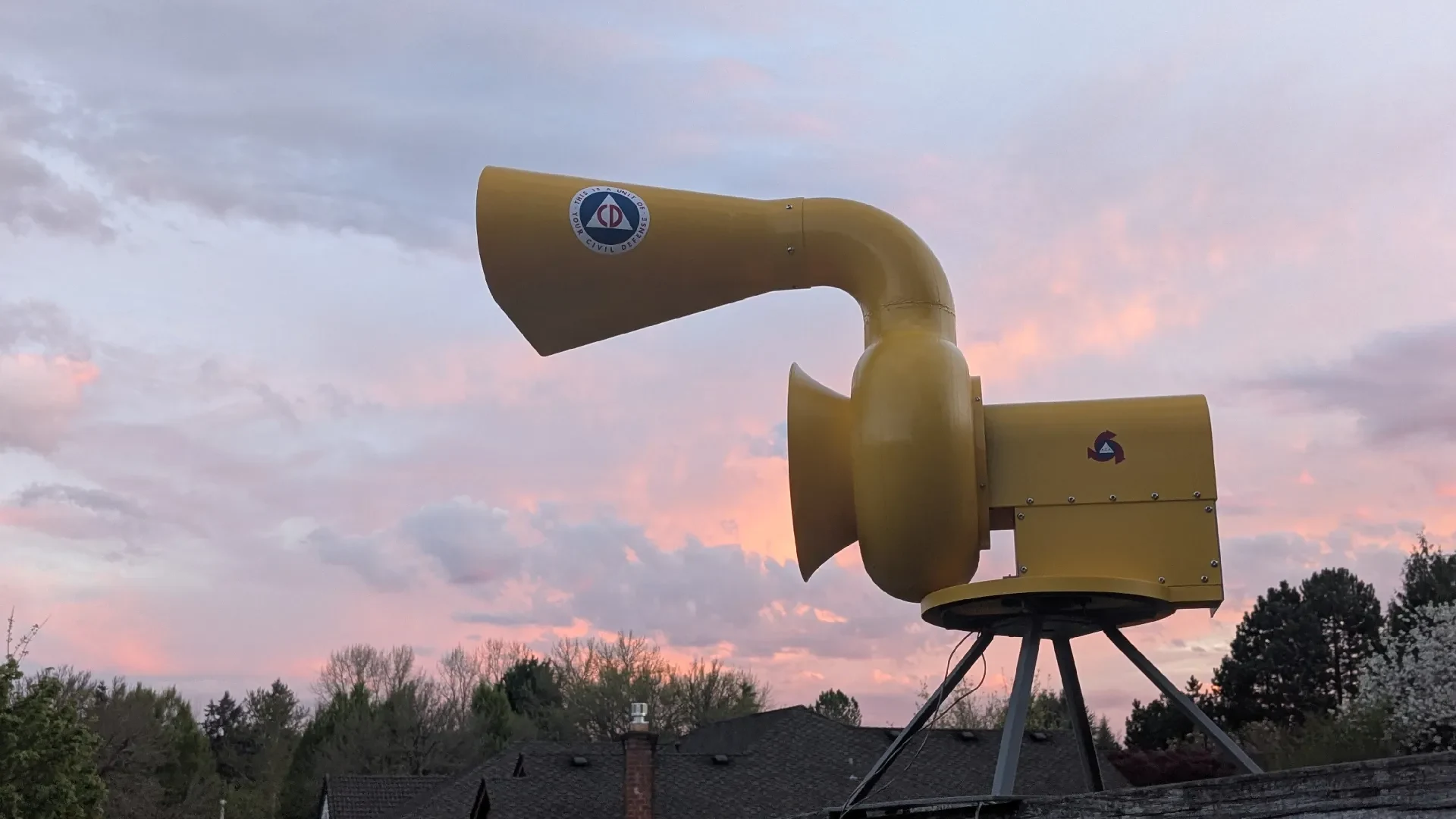

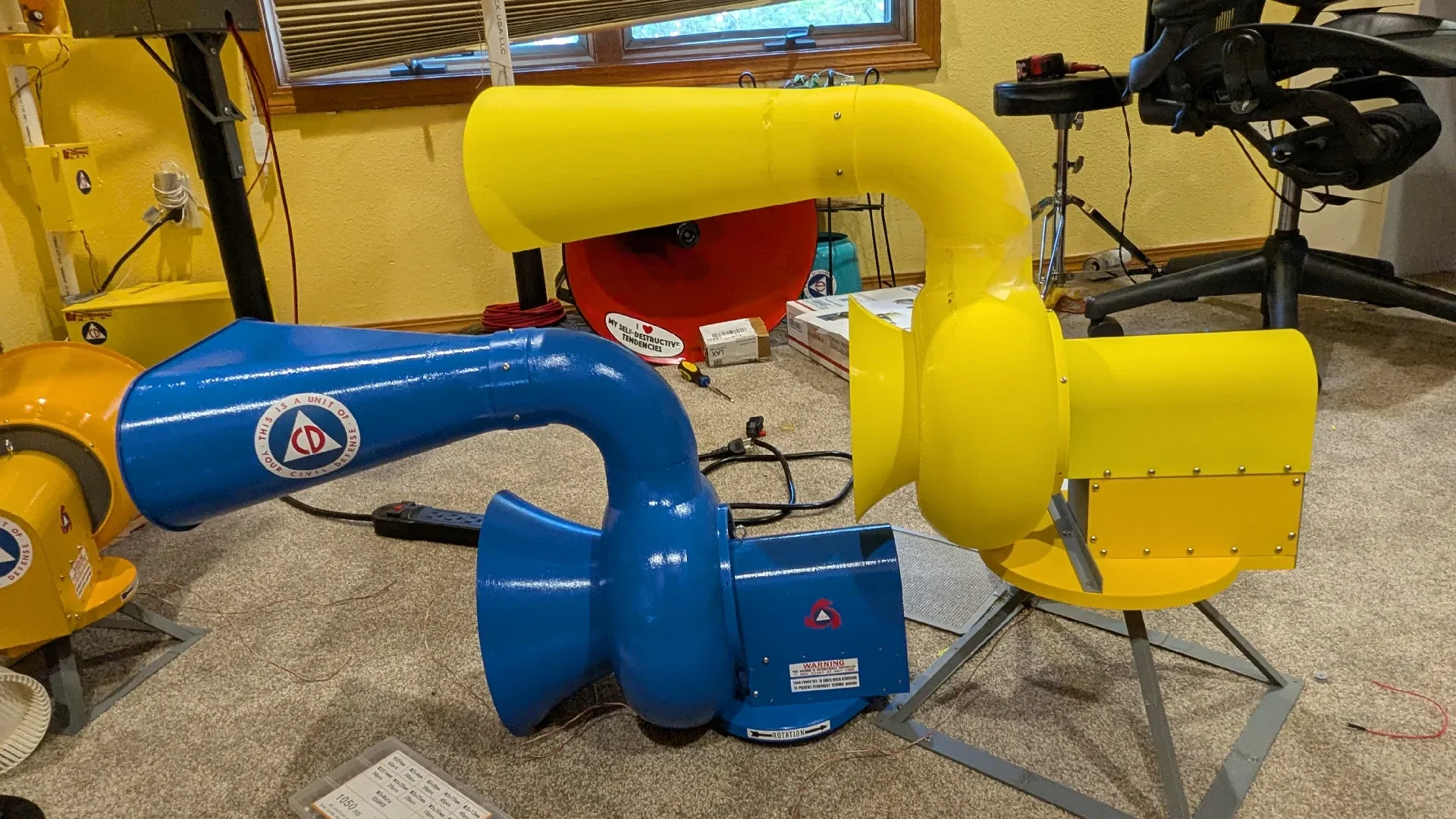

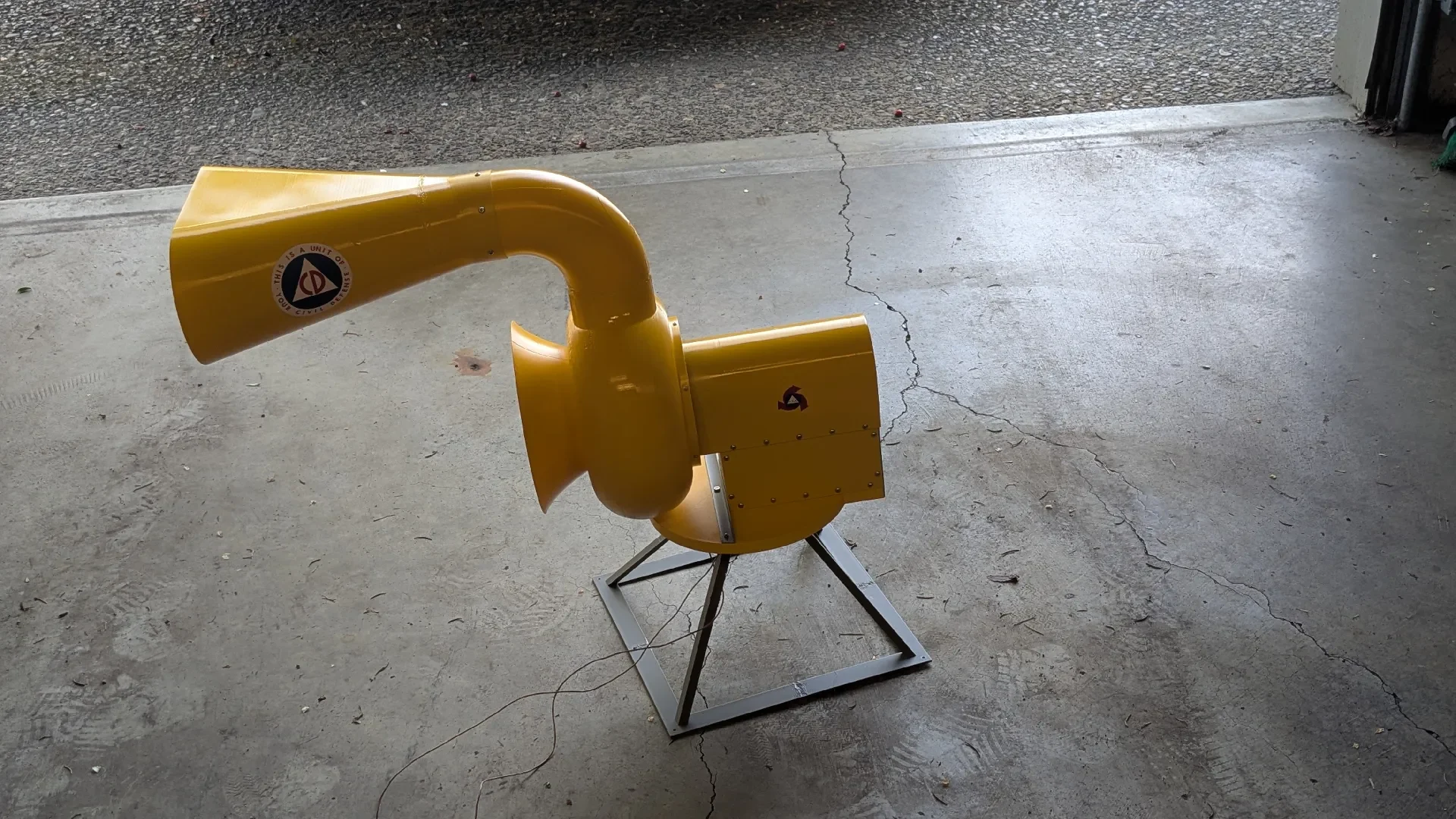

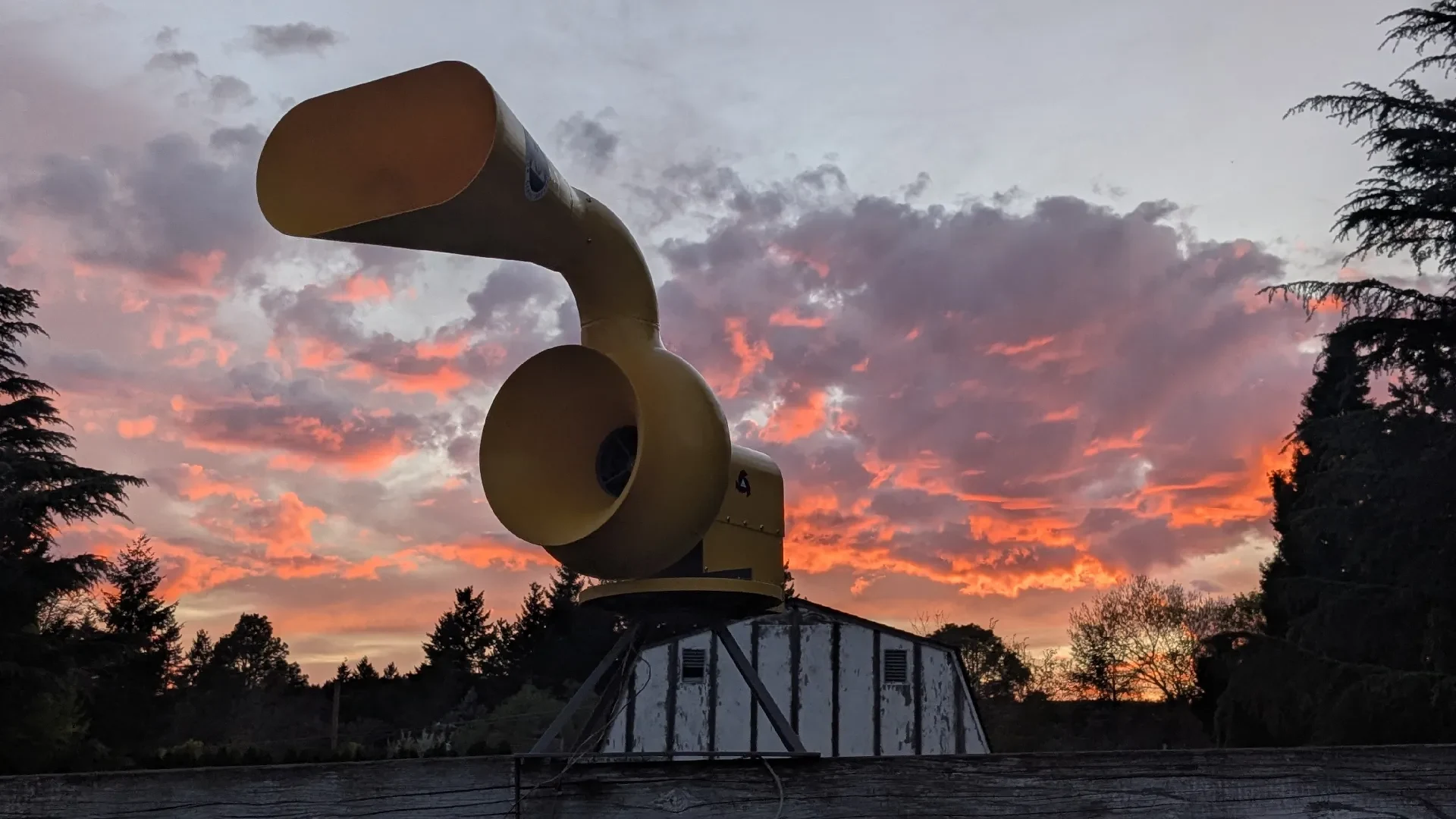

Масштаб ~1/4, тип 1 ACA Allertor
Общий выпуск файла немного меньше, но вот он! Я очень доволен тем, как это получилось, и во время работы над этим проектом у меня появился большой интерес к самому Type 1 :)
СПИСОК ЧАСТЕЙ:
МОТОР: https://www.amazon.com/CHANCS-Electric-555-8000RPM-Accessory/dp/B0CW61NGF4/ref
МУФТА ВАЛА: https://www.amazon.com/12Pcs-3-17mm-Coupling-Connector-Airplane/dp/B0DKT5T64L/ref
АЛАН РЕНЧ:
Подойдет любой ДЛИННЫЙ алюминиевый ключ на 1,5 мм, но тот, который идет в комплекте с муфтой, недостаточно длинный. Вот тот, который вы можете использовать, хотя не стесняйтесь искать другой или стиль, который вам больше нравится!
https://www.amazon.com/Dynamite-DYN2814-Hex-Driver-1-5mm/dp/B000BQ1SFE/ref
СКОЛЬЗЯЩЕЕ КОЛЬЦО: https://www.amazon.com/Comidox-CIRCUITSx2A-Capsule-Electrical-Equipment/dp/B07H2SRMXP/ref
ПОДШИПНИКИ: https://a.co/d/45fWKgO
КОРОБКА ПЕРЕДАЧ: https://www.amazon.com/SparkFun-Hobby-Gearmotor-140-Pair/dp/B07JX7MHSL/ref
РЕЗЬБОВЫЕ ВСТАВКИ M3: https://www.amazon.com/dp/B08BCRZZS3?ref
РЕЗЬБОВЫЕ ВСТАВКИ M2: https://www.amazon.com/ruthex-Threaded-Insert-pieces-ultrasound/dp/B088QJG676/ref
КОМПЛЕКТ АППАРАТНОГО ОБЕСПЕЧЕНИЯ M3: https://www.amazon.com/Machine-Assorted-Assortment-Stainless-Threaded/dp/B0DFWYBJJJ/
КОМПЛЕКТ АППАРАТНОГО ОБЕСПЕЧЕНИЯ M2: https://www.amazon.com/Machine-Assorted-Stainless-Assortment-Threaded/dp/B0DFWXRM21/ref
МАЛЕНЬКАЯ РЕЗИНКА (можно взять откуда угодно)
МОЩНОСТЬ:
БЛОК ПИТАНИЯ: https://www.amazon.com/Adapter-100-240V-50-60Hz-Converter-Transformer/dp/B0D7GGGM6Q/ref
РЕГУЛЯТОР СКОРОСТИ: https://www.amazon.com/RioRandTM-Upgraded-6V-90V-Motor-Controller/dp/B00F839VNQ/ref
Инструкции по сборке можно найти в распечатках Пенетраторов и Аллертора типа 3. По сборке все одинаково.
(НОВОЕ ДОПОЛНЕНИЕ) Хотя все в основном то же самое, для ротаторов можно выполнить другую настройку. В ранних моделях типа 1 вся звуковая передняя часть сирены расположена вперед на вращающем устройстве, что оставляет большой зазор между основанием рупора и рамой вращающего устройства. На более поздних Аллерторах (которые вы обычно видите на Аллерторах 8/12) рожки отодвинуты назад, чтобы быть на одном уровне с рамой. Я добавлю изображение ниже, чтобы показать, что именно это означает, но какой бы ротатор вы ни выбрали, обязательно загрузите для него соответствующие детали!

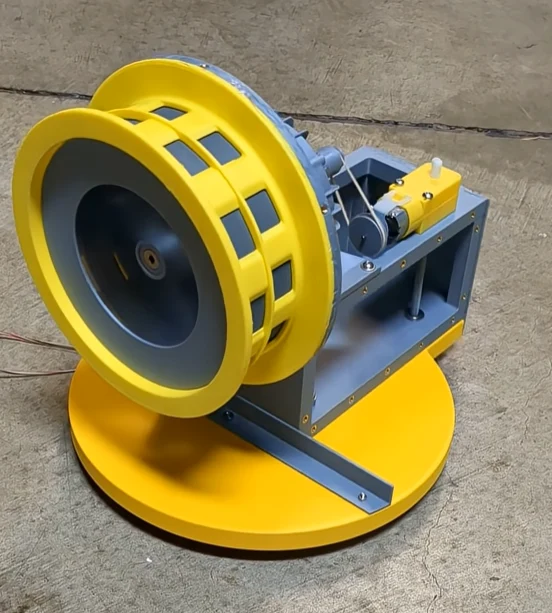

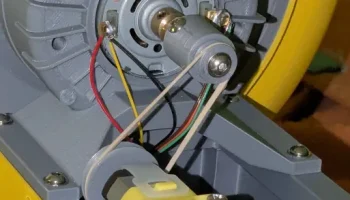

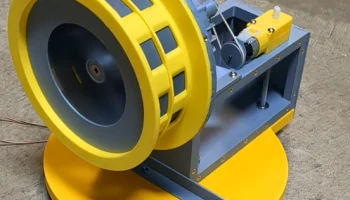

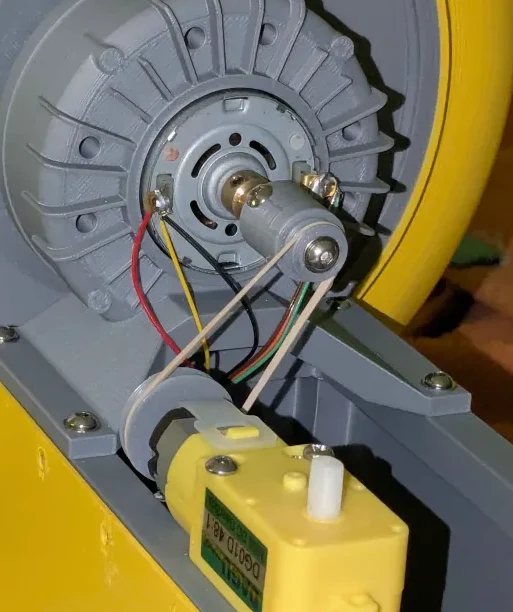

Однако есть несколько отличий, первое из которых касается системы шкивов. Для этого вам нужно вдавить один конец муфты вала в большое отверстие и продеть длинный болт М3 через втулку и муфту, чтобы соединить их вместе. Затем просто используйте установочный в��нт на другой стороне муфты, чтобы прикрепить ее к двигателю и совместить положения с другим шкивом на двигателе-редукторе! (Не обращайте внимания на дополнительный болт М3, он нужен был только для того, чтобы правильно подобрать размеры шкива)
Также добавлена нижняя внешняя вращающаяся пластина, которая проходит под нижней частью крышки вращающегося устройства так, чтобы маленькая кромка была обращена вверх к крышке вращающегося устройства. Обязательно нанесите силиконовую смазку на трубки вращателя и нижнюю часть, где находится весь вес, иначе пластик со временем будет медленно разъедаться.
Звуковой сигнал также крепится болтами М2 через вставки на задней стороне крышки двигателя (да, эти отверстия предназначены для вставок М2!)
Рупор совместим, поэтому, если вы хотите сделать рупор типа 1 из рупора типа 3, вы можете это сделать! (мини-Вальдорф был бы эпичным!)
А для креплений и подставок также проверьте распечатки аллертора типа 3.
