Модернизация мачты Professor Boots 'Forky'

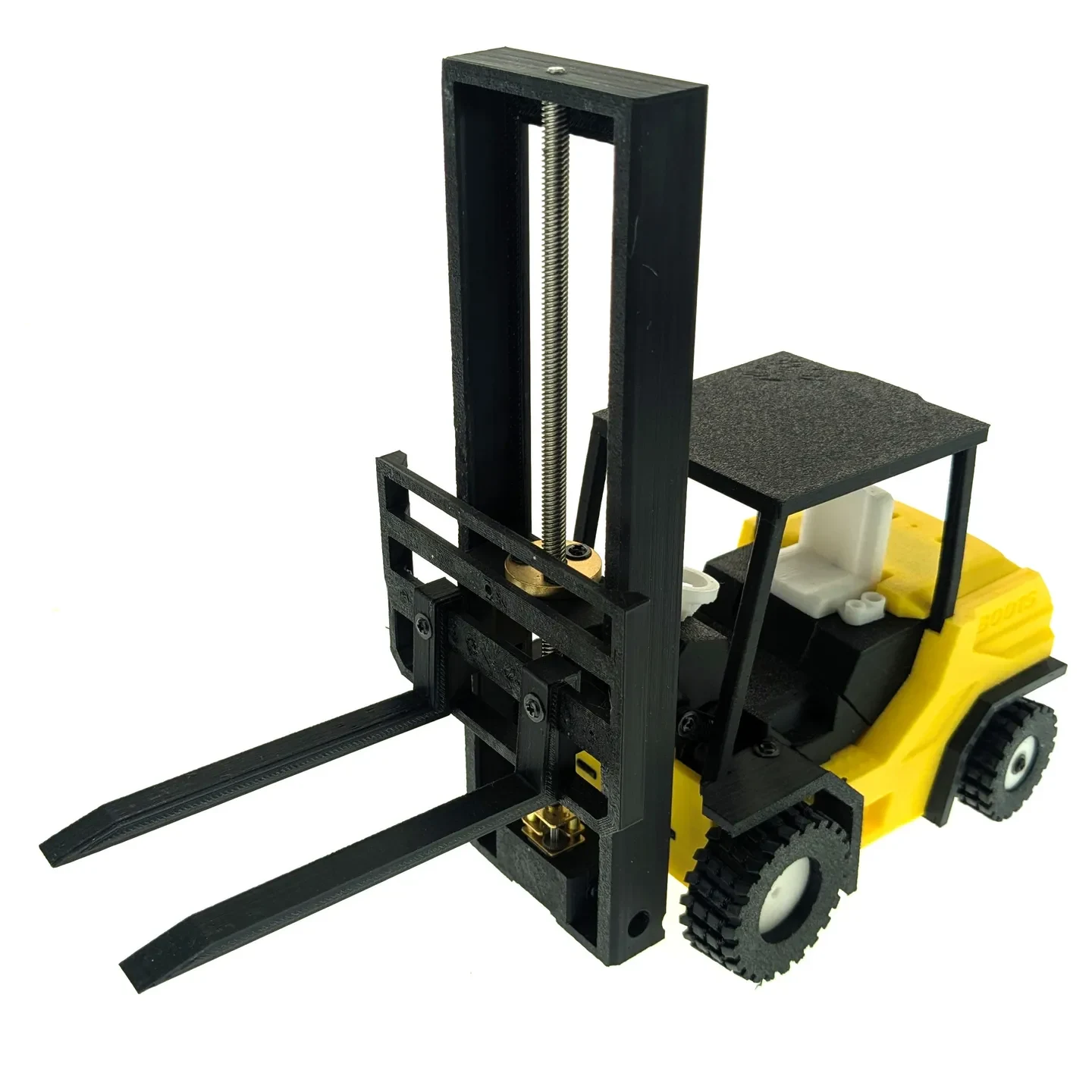

Полностью новый дизайн. Разработан для установки на существующие детали (вилки и корпус) вилочного погрузчика RC «Forky» профессора Бутса. Я очень устал постоянно чинить веревку и расклинивать каретки/мачту, когда мои дети управляли вилочным погрузчиком… Мне нужна была надежная, простая и просто работающая конструкция!

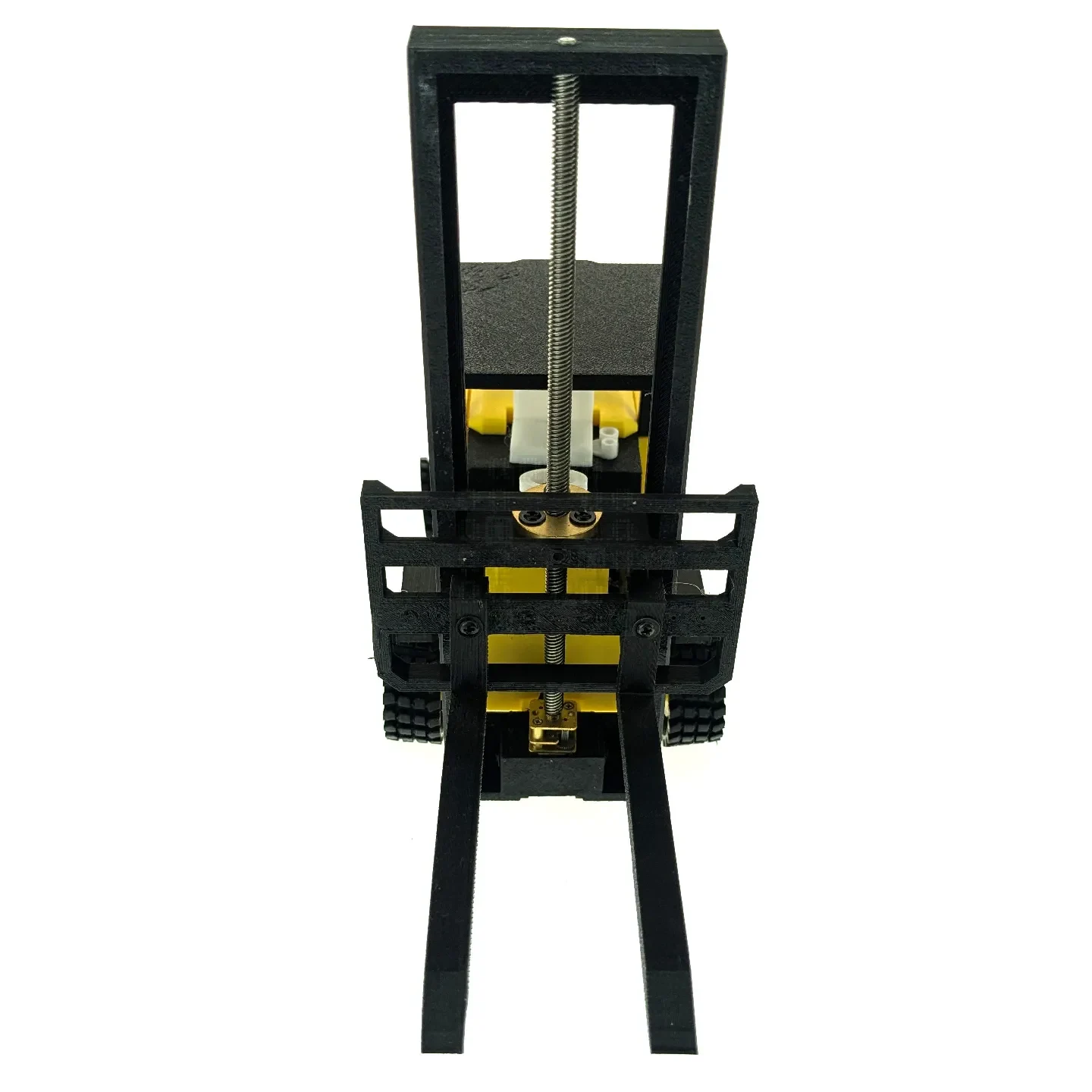

Это одноступенчатая конструкция мачты. И мачта довольно высокая (хотя лишь немного выше мачты профес��ора Бутса)
Рекомендуется печатать каретку и мачту ровно на рабочем столе (не вертикально! — направление движения лучше всего работает, когда оно параллельно линиям слоев!). Материалы/цвета на ваш выбор — PLA и ABS подойдут. Наклоните выступ на мачте вверх. Большой конец (сторона вилки) каретки обращен вниз. Я распечатал свой с подставками, которые довольно легко снять после п��чати.
Вам понадобится:
4 винта 2,3x6 мм: 2 для крепления мачты к основанию и 2 для крепления зажима двигателя к мачте.

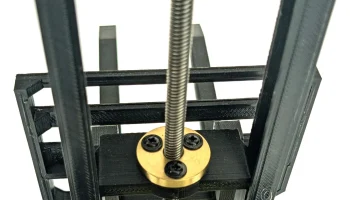

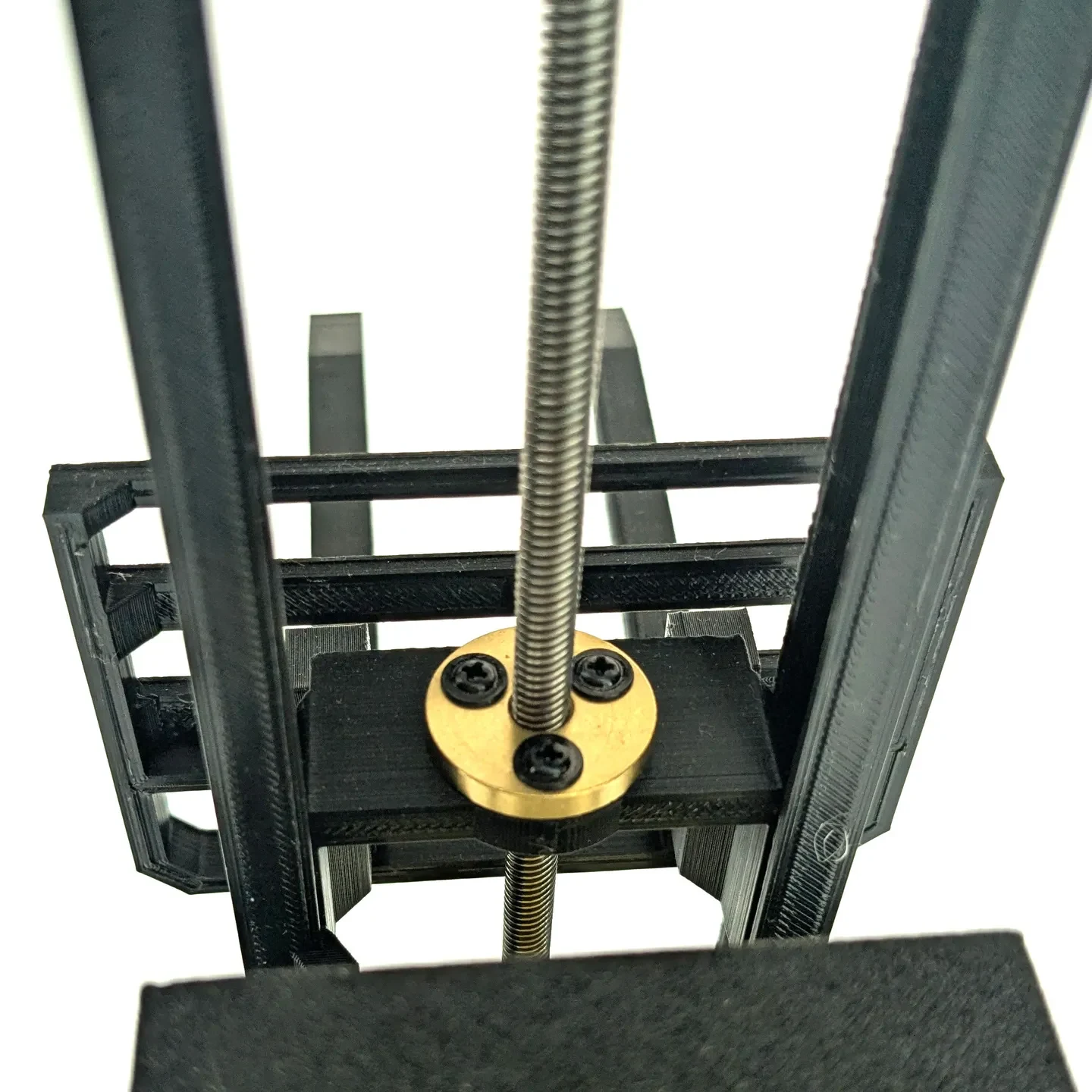

5 винтов 3x8 мм: 3 для крепления гайки к каретке и [дополнительно] 2 для крепления вил к каретке.

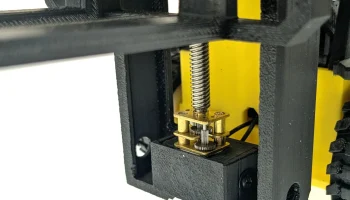

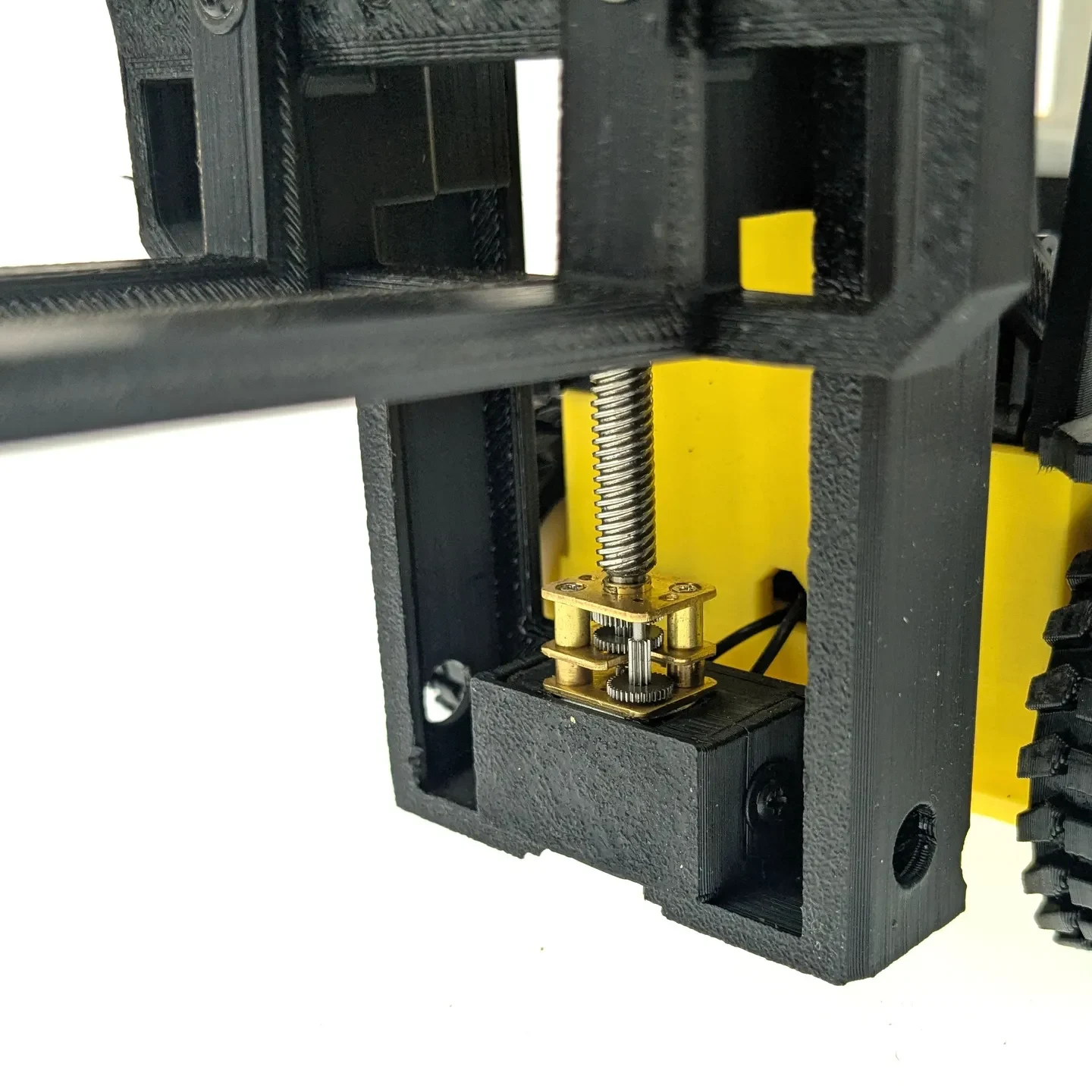

1 двигатель N20 12 В постоянного тока с резьбовым стержнем и гайкой 5 x 160 мм. (источник с aliexpress или вашего любимого китайского продавца на амазоне. выберите самый быстрый, который вы можете найти (400 об/мин — это то, что я нашел — это недостаточно быстро, на мой вкус; я езжу на нем при 7,2 В постоянного тока, так что это тоже не помогает...)
Сборка:
Отверстия для винтов намеренно сделаны меньше, чем хотелось бы. Рекомендуется начать вкручивание винта, а затем немного нагреть головку зажигалкой, а затем вкрутить их до конца. Меньшая ве��оятность того, что они выдернут и расплавят пластик, также действует как фиксатор резьбы для винта и не дает ему вывернуться.

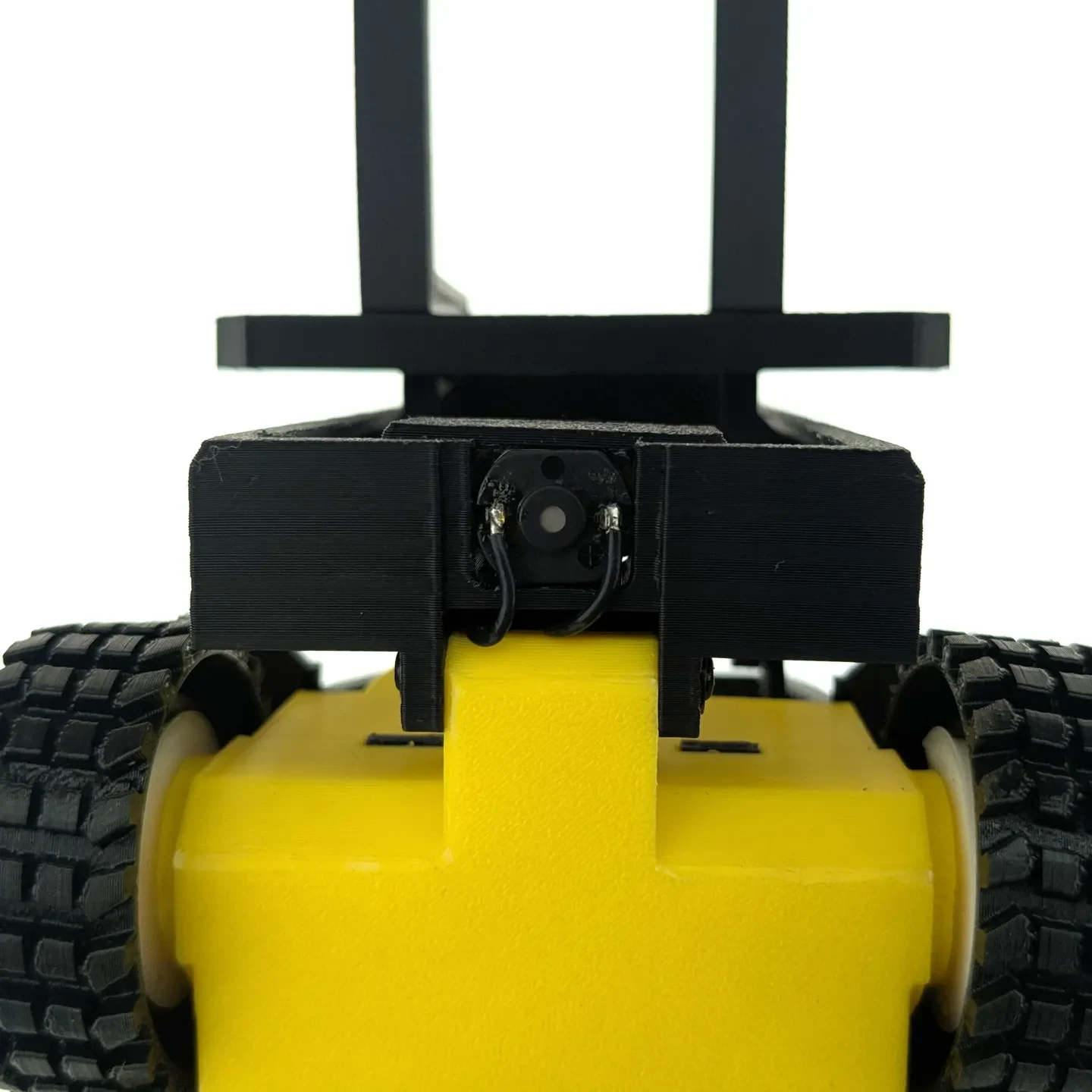

Провода от двигателя прокладываются под шарниром и вокруг него, как показано на изображении ниже, а затем через существующее отверстие в корпусе.
Мне надоело, что вилы постоянно выскакивают (такая конструкция позволяет им волочиться по земле), поэтому я добавил в каретку отверстия для винтов.
Если ваш двигател�� недостаточно затянут или движется вверх и вниз, перед сборкой добавьте на двигатель небольшую каплю клея по вашему выбору.
