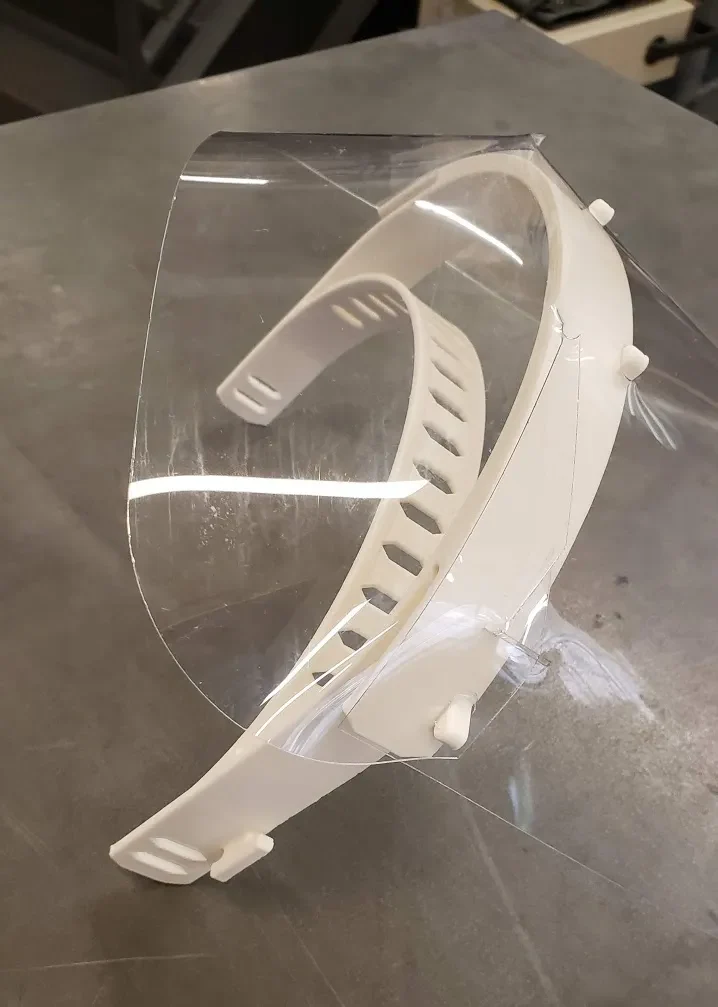

Модифицированный дизайн щита

После просмотра модифицированной версии Prusa с расширенной крышкой головы (как видно на 3dprint.nih.gov/). Я думал, что есть более простой способ добиться этого. Всего несколько прототипов, и все получилось отлично.

Распечатать инструкции

Я вырезал его лазером из PETG толщиной 0,02 дюйма, но подойдет и для более тонких материалов. Более толстые материалы могут с трудом сгибаться, поэтому, возможно, придется изменить конструкцию.

Как только разрез будет завершен:

1) Прикрепляется к оголовью с использованием оригинального рисунка отверстий.
2) Отогните удлиненную часть PETG назад и прикрепите к торцевым отверстиям с каждой стороны оголовья.
3) Чтобы обеспечить надежность изгиба, вставьте удлинитель в пазы.

Обратите внимание, что конструкция оголовья Prusa, которую я использую, немного изменена с учетом расположения дыроколов, ��оэтому, если вы используете этот файл DXF, вам может потребоваться переместить или изменить размер отверстий в зависимости от того, какую версию Prusa вы используете.
