Карман с замочной скважиной для проектирования САПР...

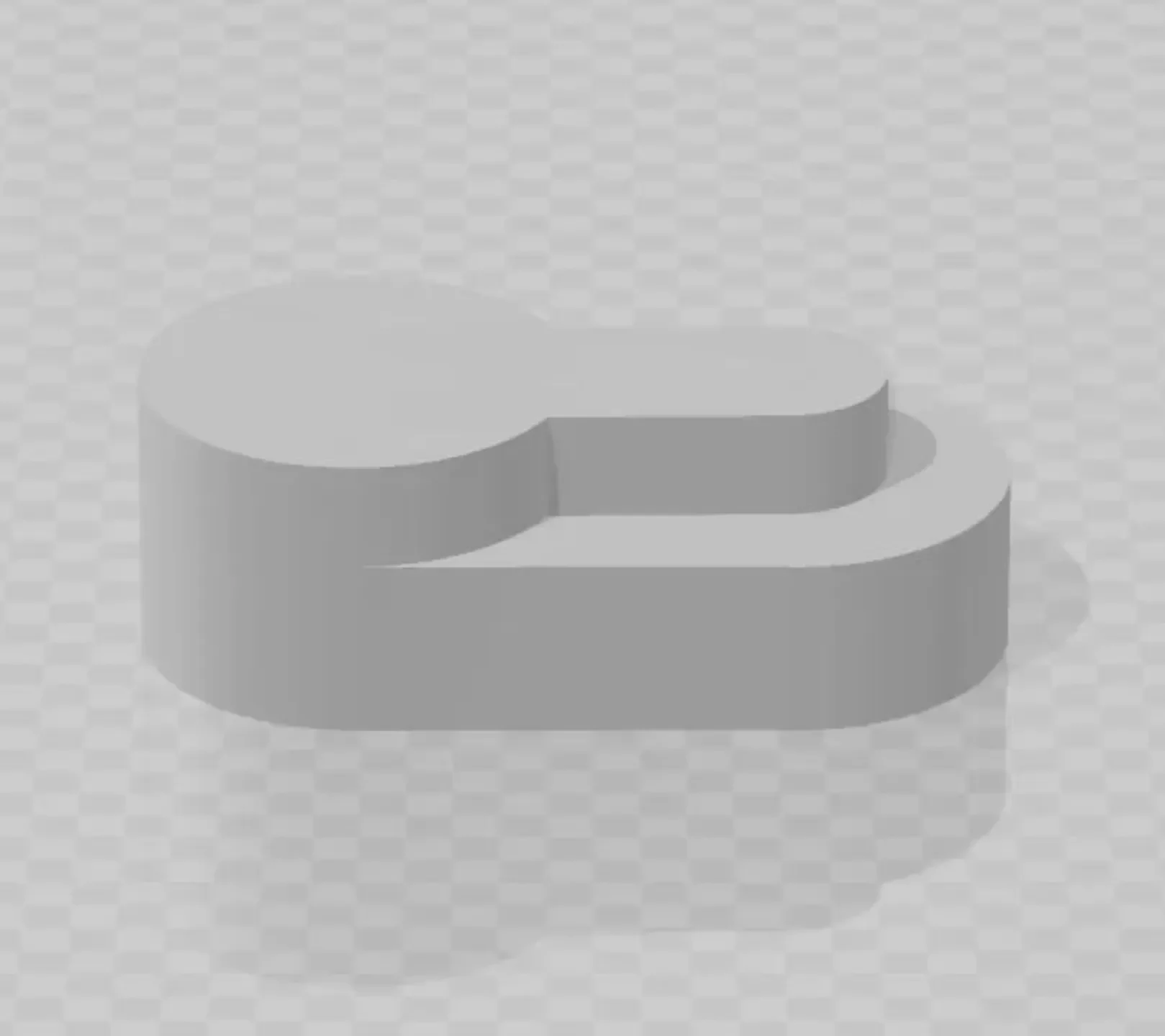

Для работы вам нужно будет превратить этот .stl в «дыру» в вашем программном обеспечении для 3D-проектирования.

Проектирование:

Текущий размер подходит для любого шурупа для настила или винта с полукруглой головкой №8.

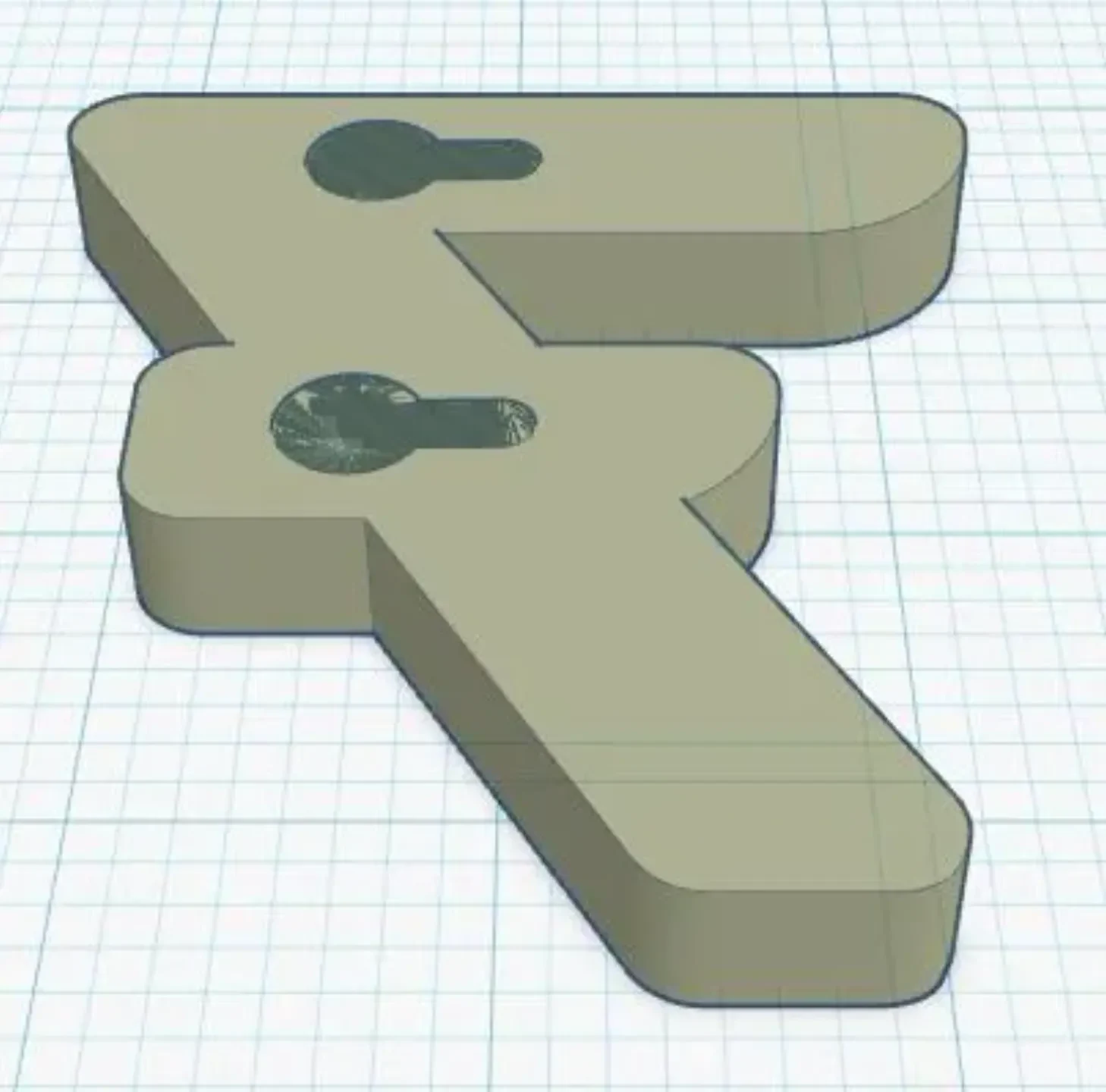

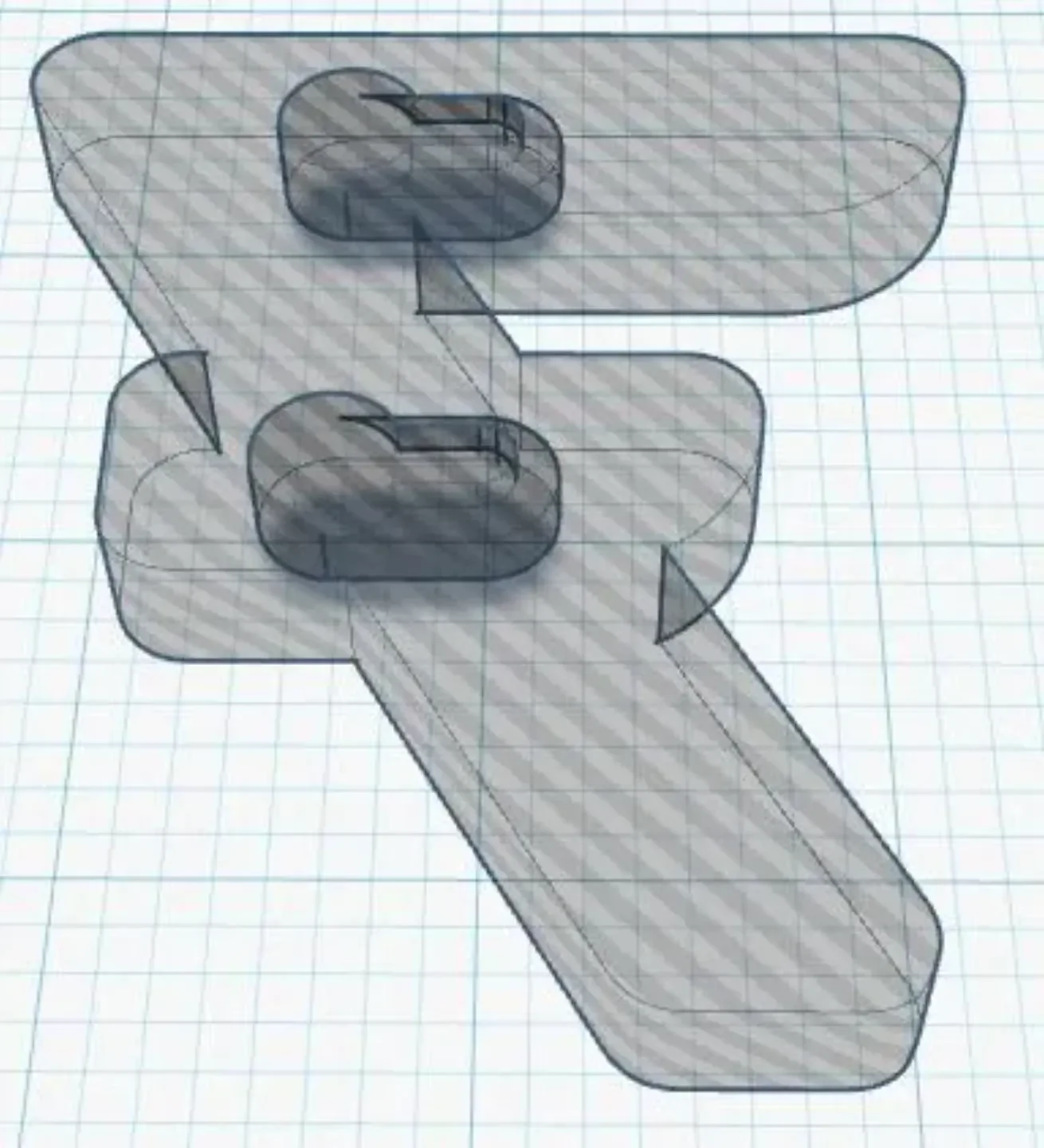

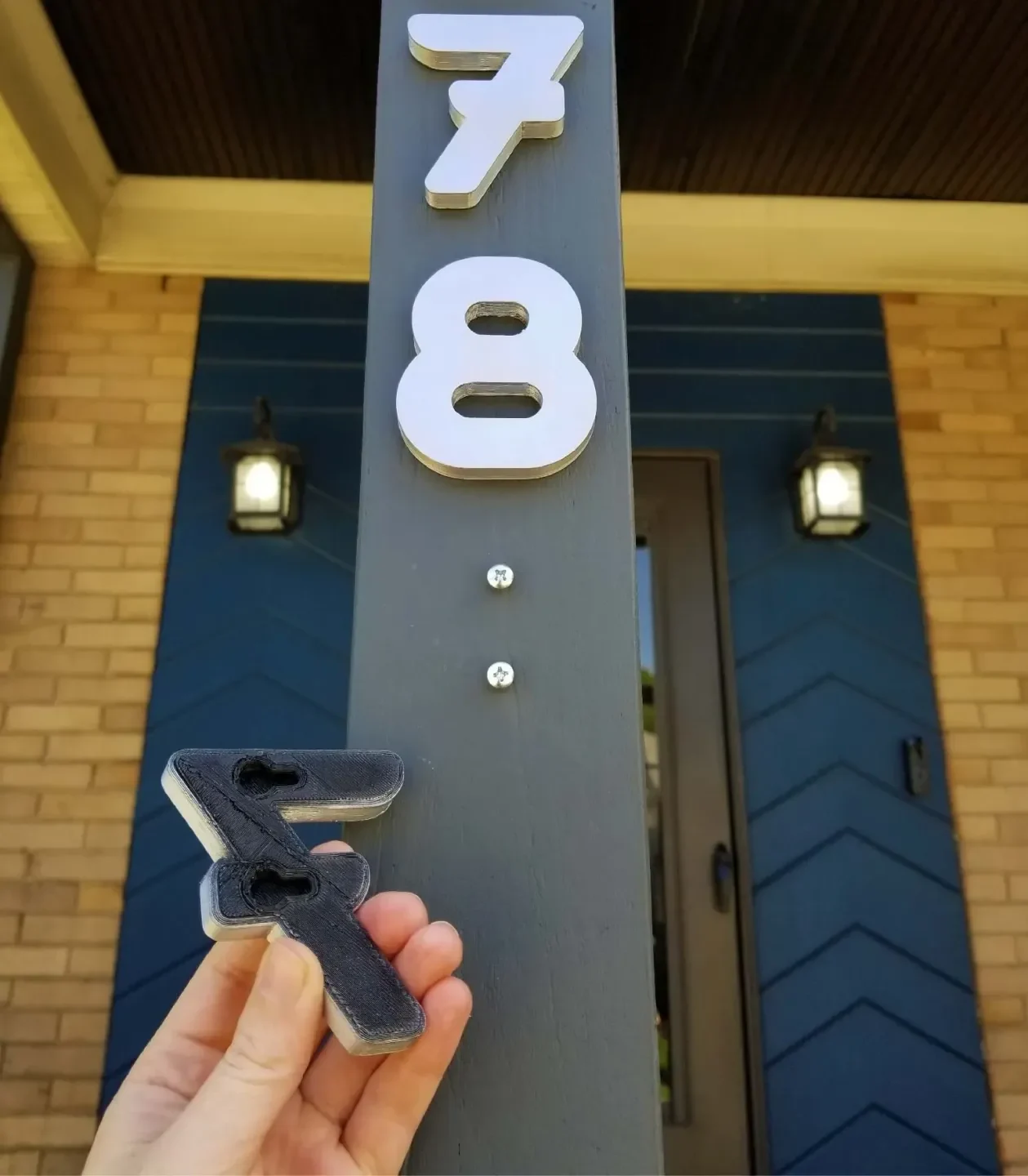

Убедитесь, что меньшая сторона замочной скважины с прорезью находится на одном уровне с задней стороной вашего дизайна. Большая часть кармана будет встроена в ваш дизайн. Обратите внимание, что для демонстрации цифры «7» мне пришлось перевернуть конструкцию назад, чтобы заподлицо закрепить замочную скважину сзади.

Многие рекомендуют устанавливать замочные скважины вертикально, так чтобы наименьшая часть прорези находилась вверху. Моя демонстрационная часть просто не позволяла легко использовать вертикальные изображения.

Печать:

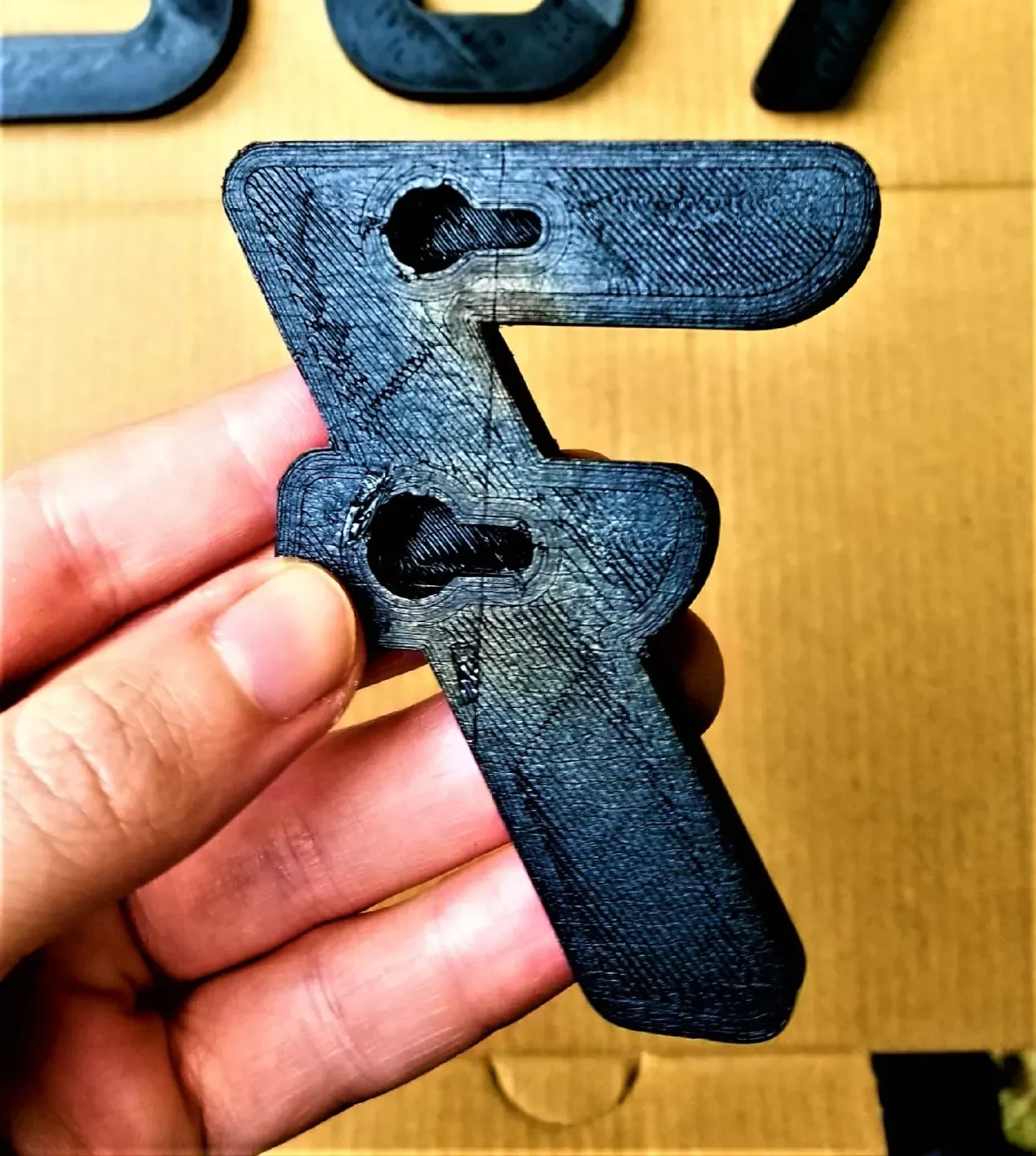

Я печатаю файлы на печатной платформе лицевой стороной вниз, никаких подставок не требуется. Мой принтер смог легко преодолеть этот пробел без проблем при текущем размере.
