Глушитель/глушитель воздушного компрессора - модульное и ...
Модульная и итеративная конструкция. Специальный глушитель/глушитель для воздухозаборников воздушных компрессоров:

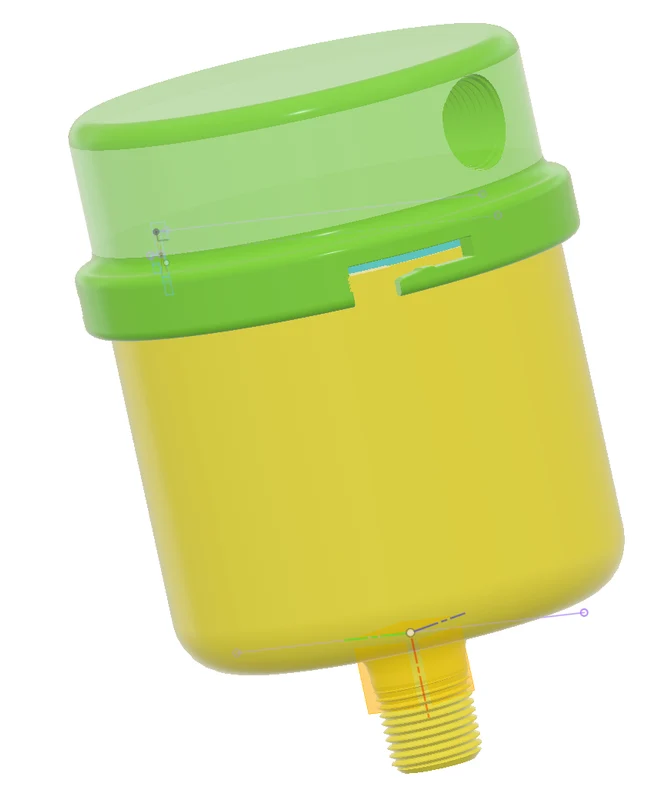

Это моя конструкция глушителя для моего воздушного компрессора, в котором используются компоненты глушителя с резьбой ½ дюйма. Работая над этим проектом, я просмотрел несколько других существующих конструкций в Интернете. Я хотел еще больше улучшить производительность и поэтому разработал свою модель со следующими особенностями, которые отличают ее от других:
1. Настраиваемый

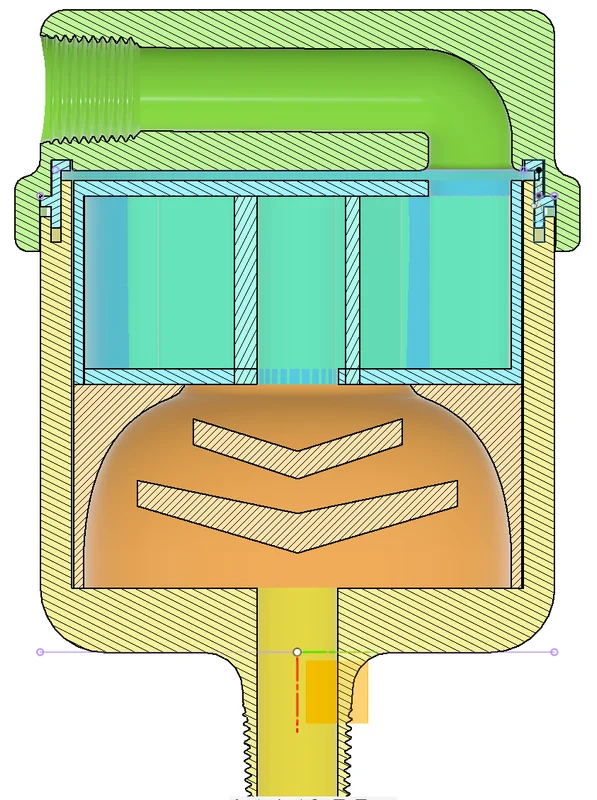

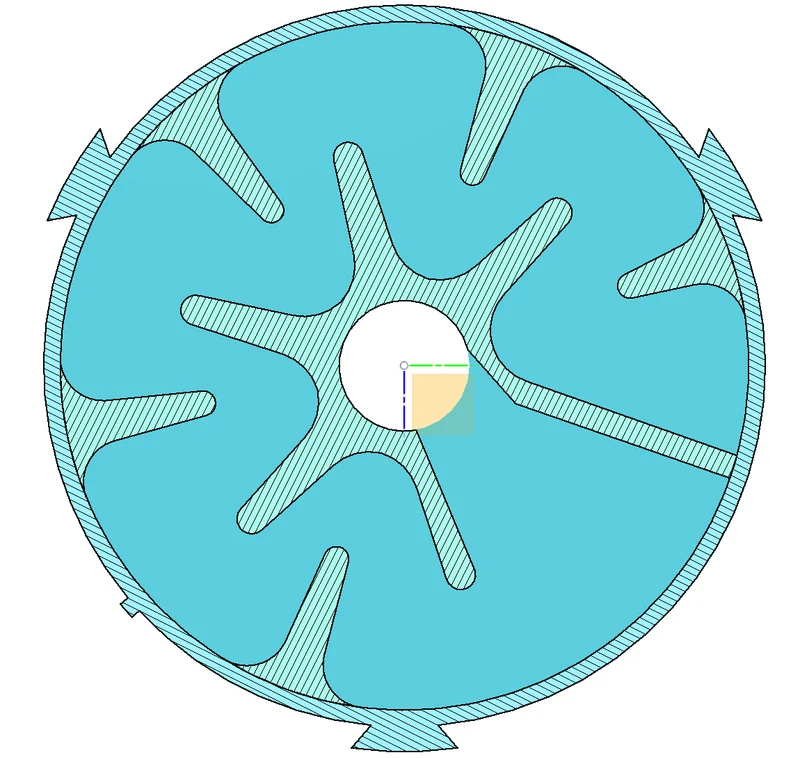

Я не инженер. Моя модель во многом основана на других конструкциях глушителей, которые я смог просмотреть в Интернете, и на ЭТИ конструкции, похоже, повлияли другие конструкции глушителей из других приложений. Собственно шумоподавление в моей конструкции обеспечивают вставки, добавленные в кожух. Оболочка допускает вставки типа «ласточкин хвост», так что другие, желающие разработать и опробовать дополнительные конструкции шумоподавления, могут сделать это и использовать те, которые находятся в оболочке, предоставляемой этим устройством.
В предоставленных файлах имеется файл Fusion 360 Design, в котором указаны форма внешней стены и конструктивные плоскости на верхнем и нижнем пределе внутренних размеров корпуса. Существует дополнительная шпоночная канавка для установки ориентации вращения, если это важно для вашей конструкции. Пожалуйста, проявите творческий подход и попробуйте свои собственные дизайны и загрузите их как образцы. Я надеюсь, что достаточное количество людей приложат свои творческие усилия, чтобы по-настоящему оптимизировать конструкцию воздушного компрессора.
2. Гибкие нити
Дополнительным преимуществом этой конструкции является то, что внутренние компоненты можно печатать из гибких нитей ТПУ, а не из корпуса. Поскольку внутренняя конструкция глушителя выполн��на из гибкой нити, это позволяет внутренним компонентам поглощать и ослаблять большее количество звука.
3. Возможность штабелирования
Вы можете сделать одну большую конструкцию шумоподавления или сделать, как я сделал в этом примере, и совместить несколько конструкций шумоподавления в одном корпусе.
Распечатать информацию:
Блок «bottomShell» должен быть напечатан из термостойкого материала, поскольку он будет установлен в головку цилиндра воздушного компрессора. Я напечатал свое устройство из поликарбоната, что было очень легко на моем Bambu X1C.
Я напечатал «topShell» из PLA, поскольку он не подвергается воздействию тепла.
Я напечатал свои внутренние модули и прокладку из гибкого ТПУ, что, по моему мнению, способствует их способности снижать шум.
