Универсальный органайзер Peak Design: компактное решение ...
Емкость

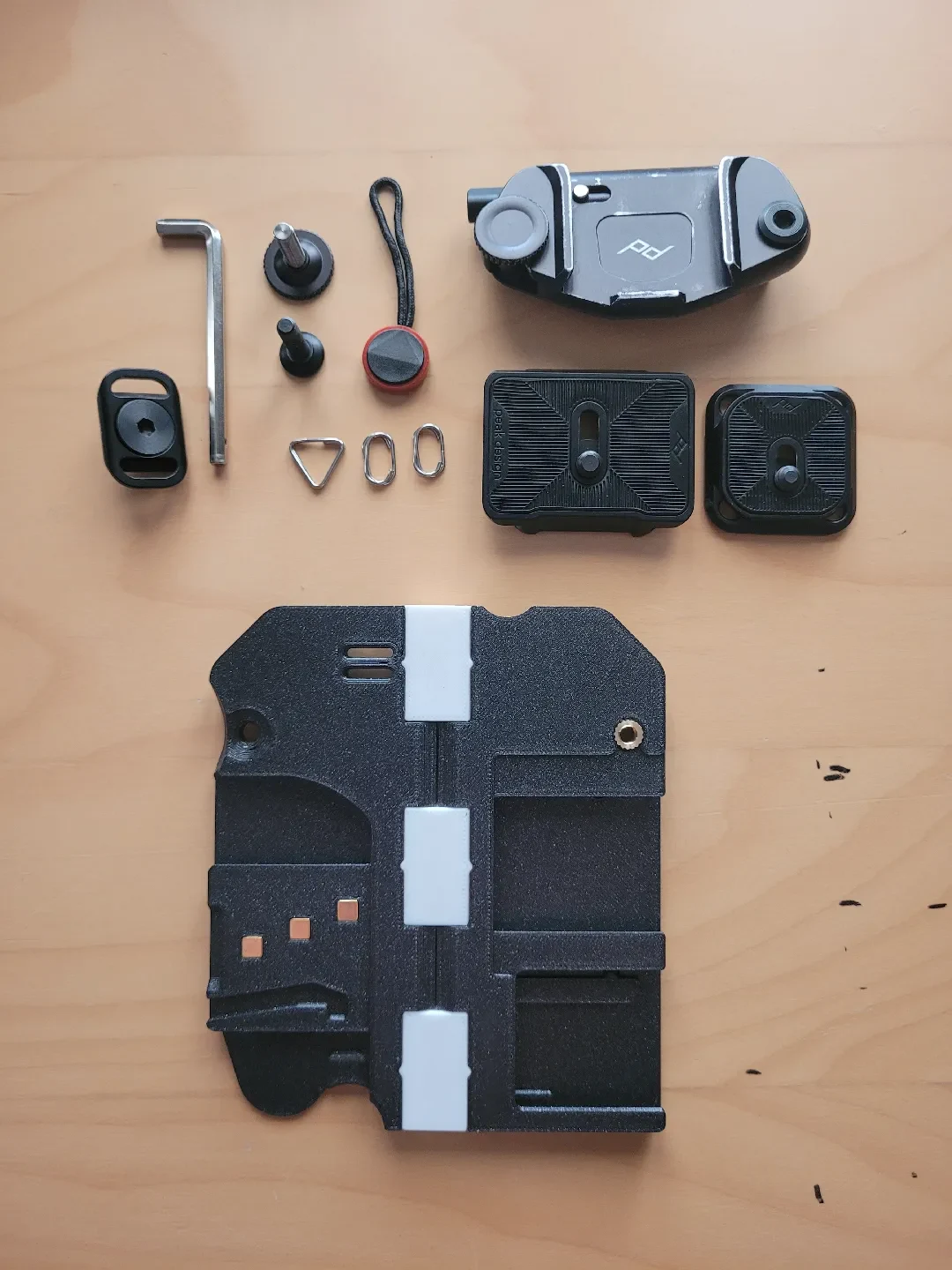

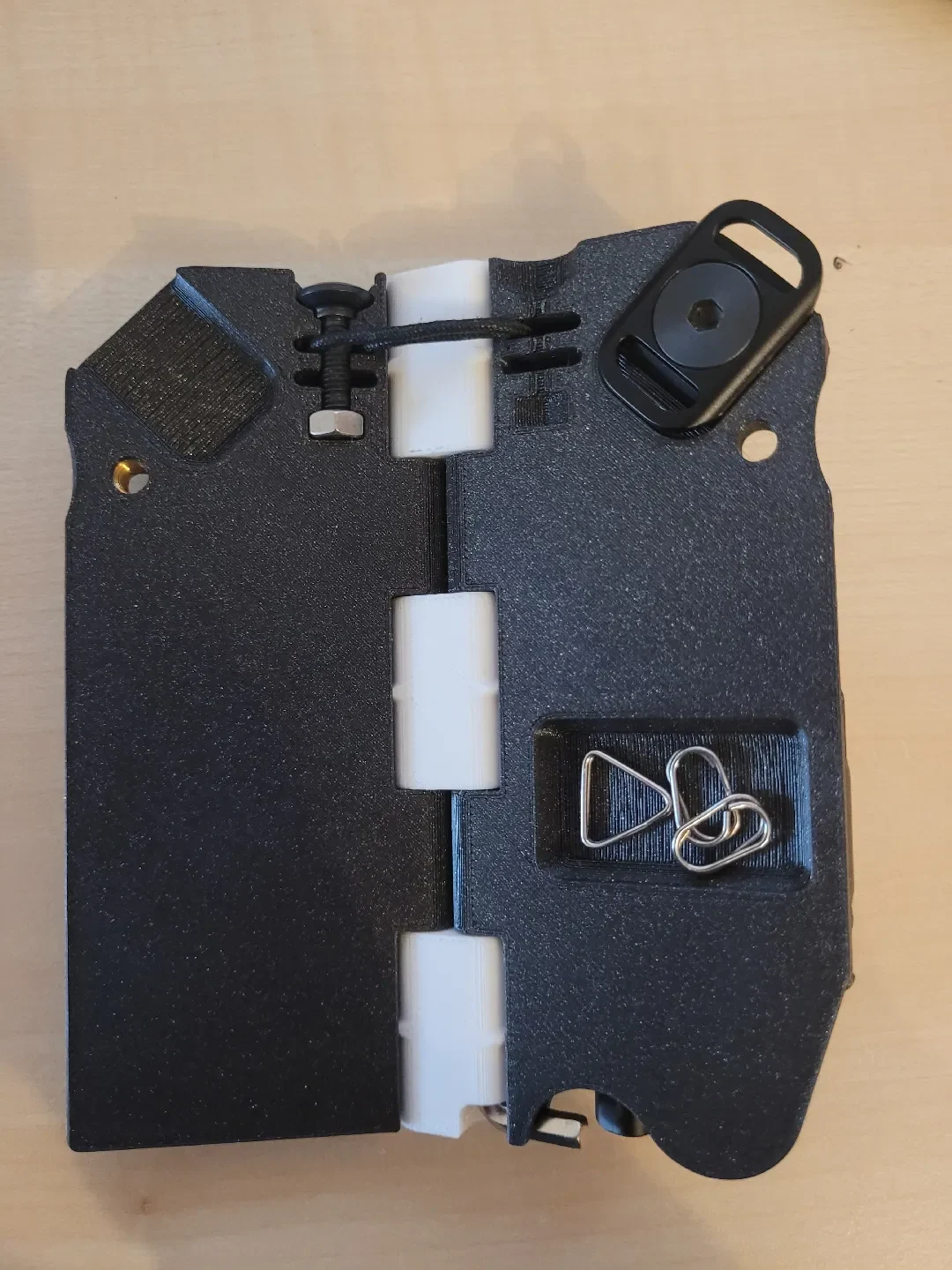

Мой универсальный держатель предназначен для надежного и компактного размещения следующих аксессуаров для фотоаппаратов от Peak Design:
Пиковая конструкция — захват (переходной зажим + стандартная пластина PL-S-3)
Пиковая конструкция — анкерное крепление

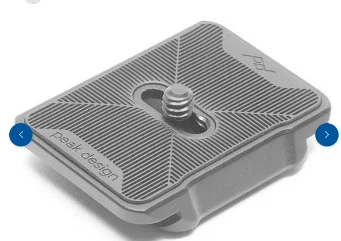

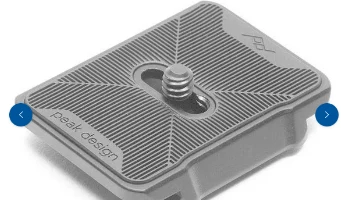

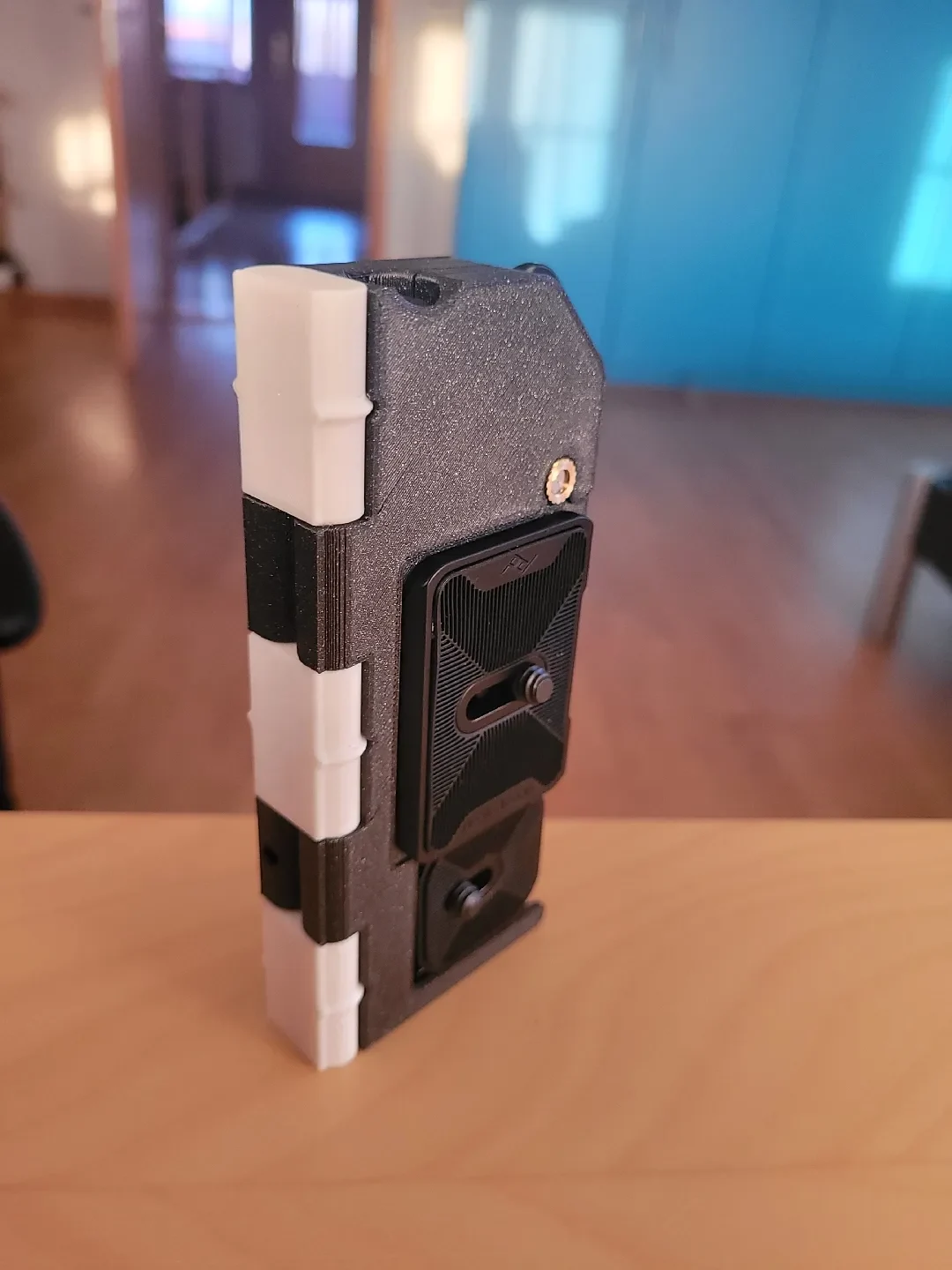

Пиковая конструкция — двойная пластина

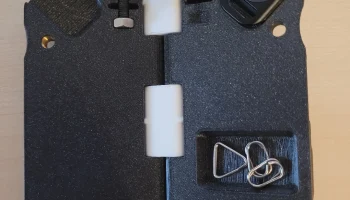

Дополнительно в держателе имеется место для хранения запасных частей:
1x винт с накатанной головкой
1 длинный винт с шестигранным ключом
1x шестигранный ключ
2x Анкор
До 3-х адаптеров Ancor для камеры
Пиковая конструкция — захват (переходной зажим + стандартная пластина PL-S-3)
Пиковая конструкция — анкерное крепление
Пиковая конструкция — двойная пластина
Требуемые материалы
Для изготовления такого держателя вам понадобится:
1 стержень ⌀4 мм x 55 (или немного короче)
1 стержень ⌀4 мм x 121 (или немного короче)
1 х шестигранный ключ
1 х резьбовая вставка M5
1 х гайка M5
1 трубка из ПТФЭ ⌀4 x 2,6 мм
1 трубка из ПТФЭ ⌀4 x 3,0 мм
Дополнительные материалы:
1 магнит ⌀3 x 6 мм (для фиксации шестигранного ключа)
3 магнита 5 x 5 x 2 (для надежного удержания магнитных деталей)
3D-печать — Настройки
Распечатайте детали в предпочитаемых вами цветах. Я использовал следующие параметры (напечатанные на Prusa Mini):
Высота слоя: 0,2 мм
Периметр: 2
Нижние слои: 5
Верхние слои: 5
Заполнение: 22% гироид
Все детали напечатаны PLA.
Поддерживает:

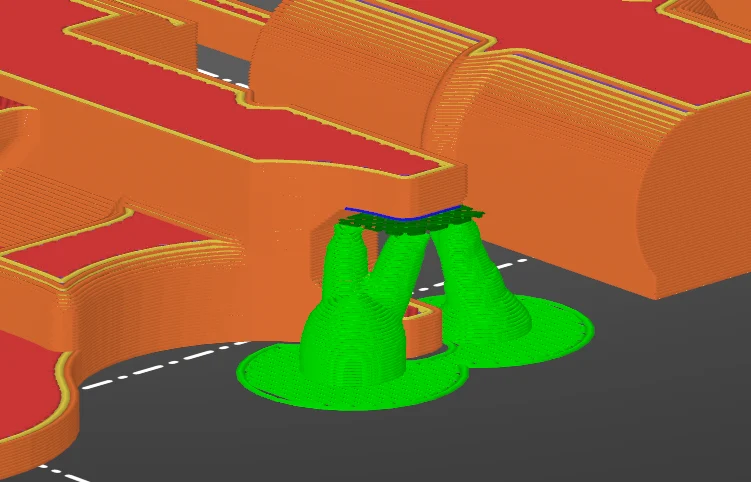

Обязательная поддержка. Выступ в месте соединения шестигранной шпонки требует поддержки для обеспечения чистой и точной печати. Обязательно включите поддержку для этой конкретной области.
Для других выступов опоры могут быть полезны, но не всегда необходимы, в зависимости от настроек и калибровки вашего принтера. (Самый длинный мост 20 мм)
Совет: Для областей, в которых установлены резьбовые вставки, рассмотрите возможность увеличения заполнения, чтобы повысить долговечность.
Для поверхностной адгезии по малому периметру добавлены 2 дженерика-кубуса.
Если вы используете файл 3mf, вам должны быть доступны все настройки и модификации.
Сборка
1.1 Резьбовые вставки, гайки и трубки из ПТФЭ
Вставьте резьбовую вставку в специально отведенное место держателя.
Вставьте гайку М5 в соответствующий паз.
Установите 2 трубки из ПТФЭ для двойной пластины и стандартной пластины PL-S-3. Убедитесь, что механизм плотно вставлен в предназначенные для него пазы и обеспечивает надежную, но съемную установку пластин. Слишком короткие или длинные трубки могут не сработать или повредить отпечаток!
(1.2 Дополнительно: прикрепите магниты)
Вставьте магнит размером ⌀3 x 6 мм, чтобы закрепить шестигранный ключ.
Поместите три магнита размером 5 x 5 x 2 мм в предусмотренные места, чтобы магнитные компоненты оставались на месте.
2. Соберите держатель
Вставьте длинный стержень (121 мм) во все необходимые отверстия, соединив среднее соединение и шестигранное соединение с правой боковой пластиной.
Положите частично собранный держатель на плоскую поверхность.
Установите левую боковую пластину в собранные соединения.
Вставьте короткий стержень (55 мм) в среднее соединение и левую боковую пластину.
Вставьте шестигранный ключ для стабильности
Сложите две детали вместе и надавите на торцевое соединение. Этот шаг может потребовать небольшого усилия.
3. Завершите сборку
Вставьте винты в предназначенные для них резьбовые вставки и гайки.

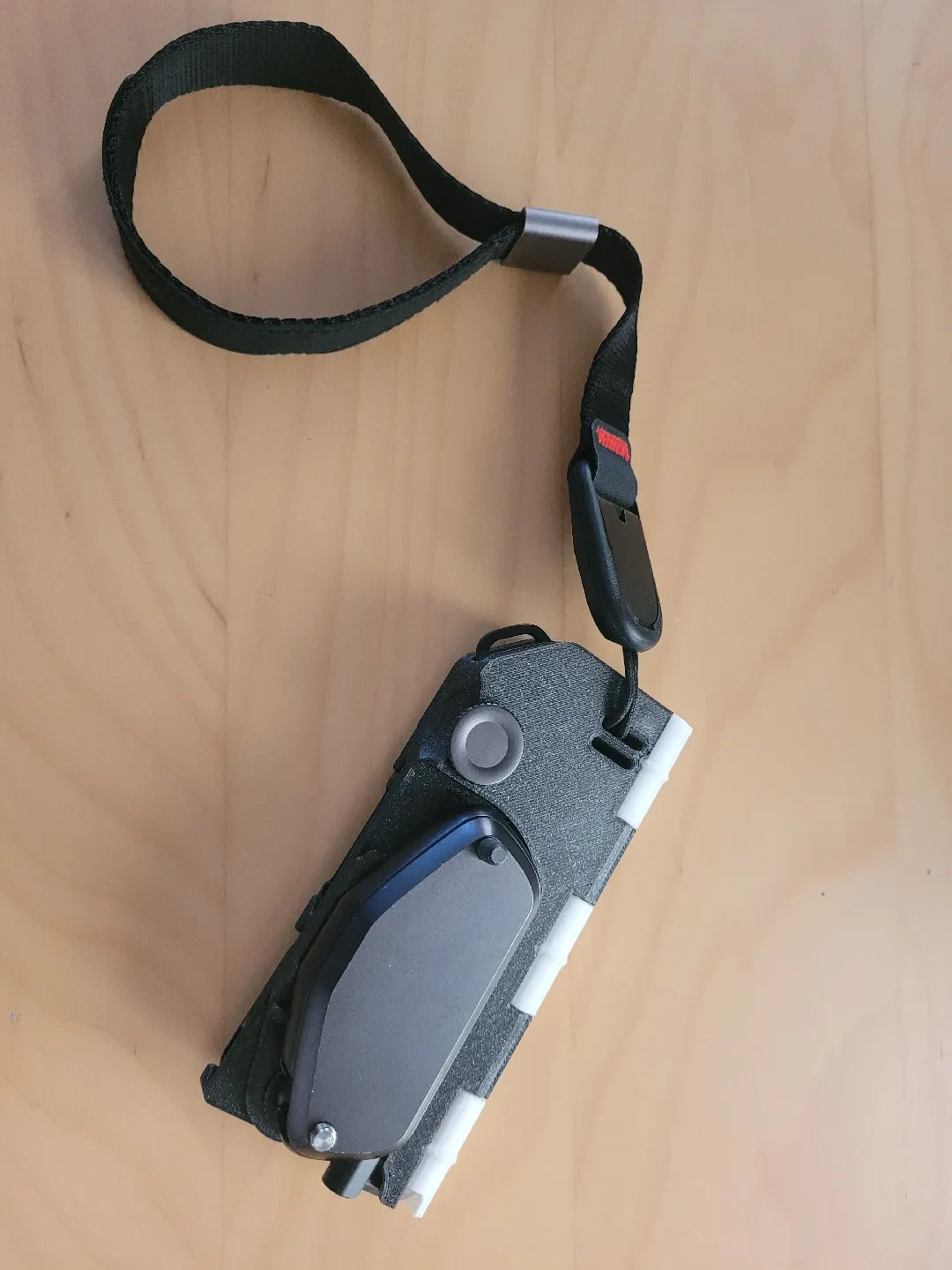

Прикрепите все крепления и аксессуары Peak Design к соответствующим местам.

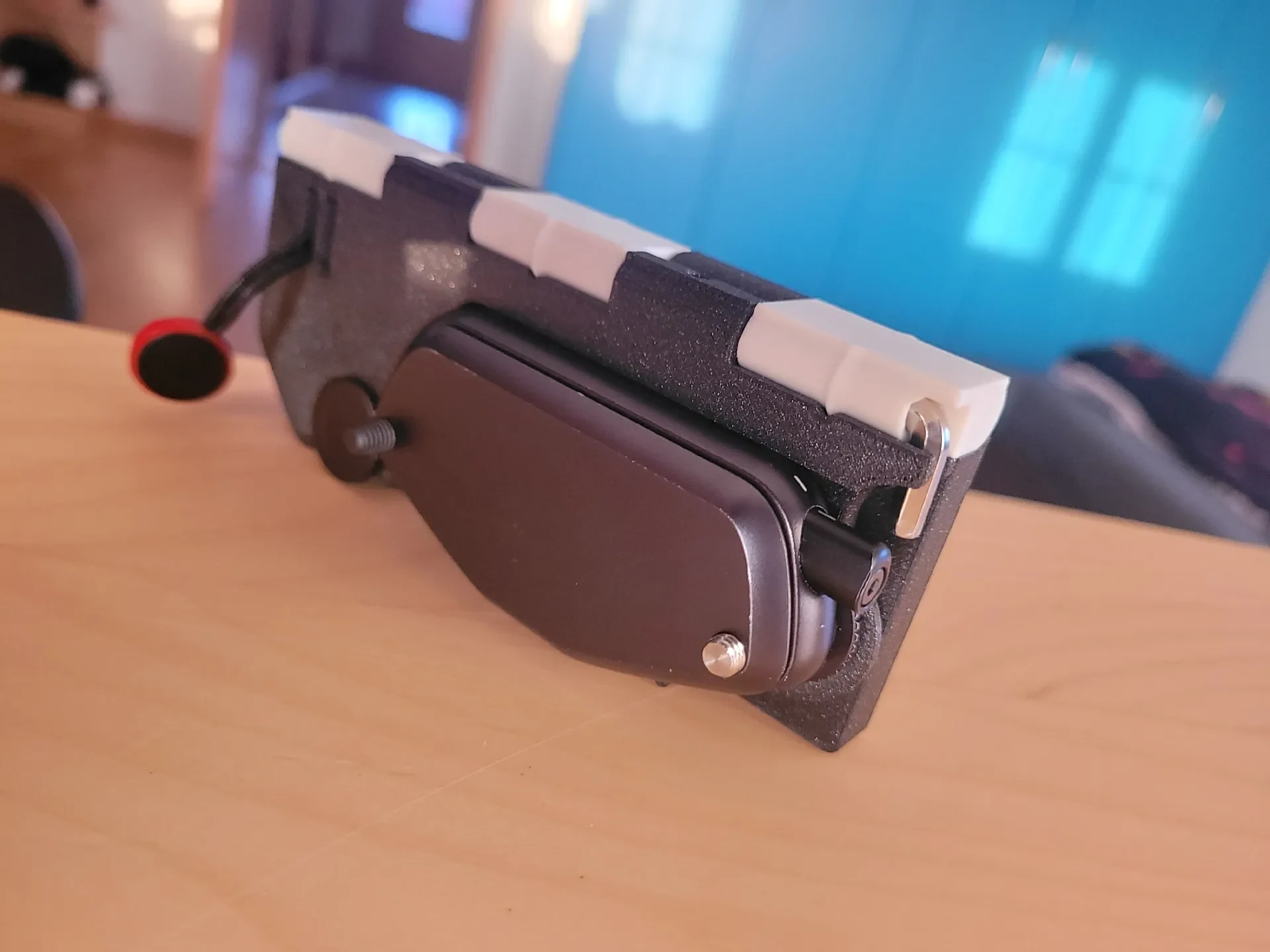

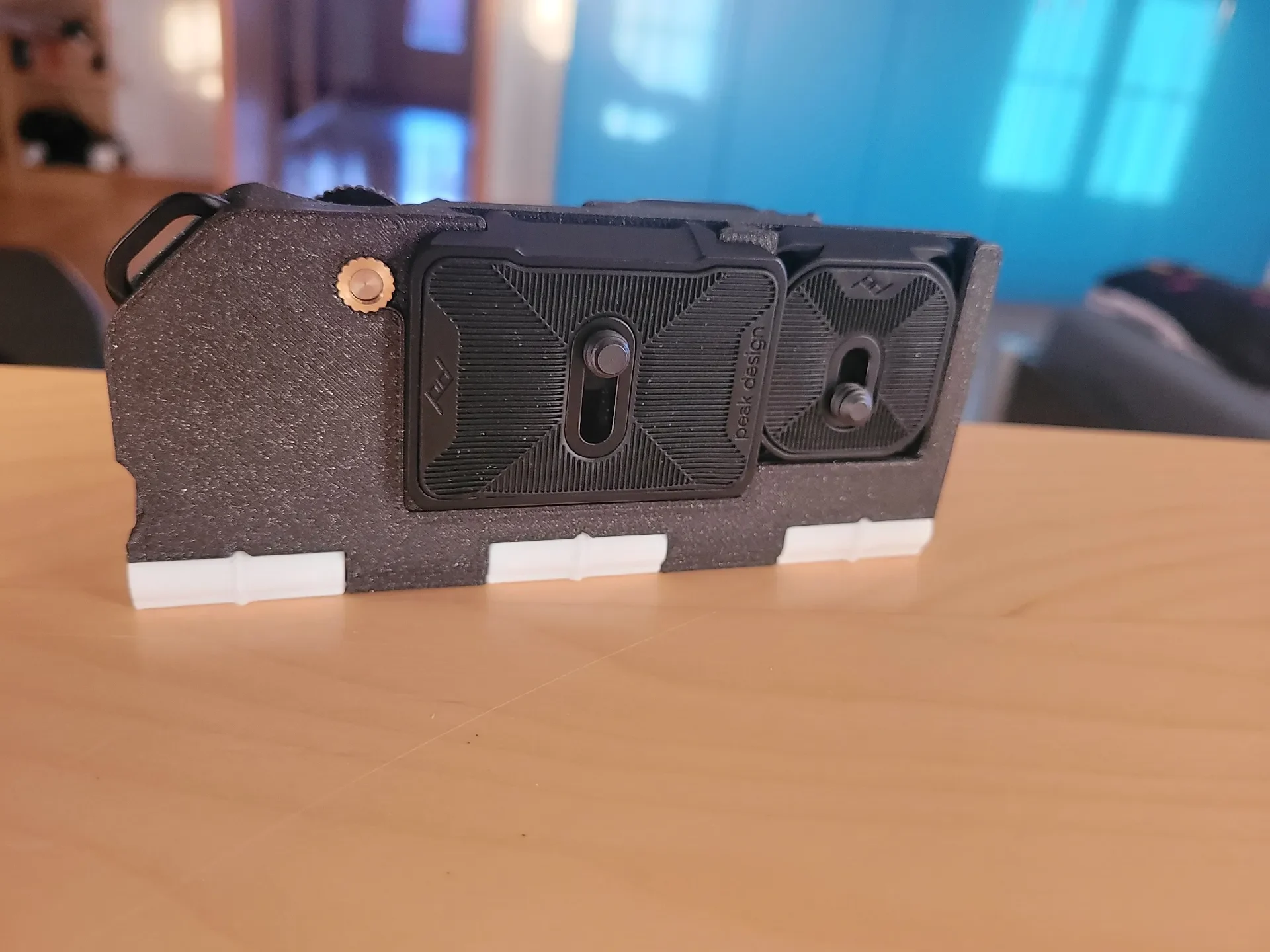

Наслаждайтесь аккуратным и аккуратным держателем для ваших гаджетов пикового дизайна!
Если у вас есть дополнительные предложения. Не стесняйтесь обращаться ко мне или реализовывать их в прикрепленном файле f3d.
Удачной печати!
