Лоток для жесткого диска Fractal Design Define R5...

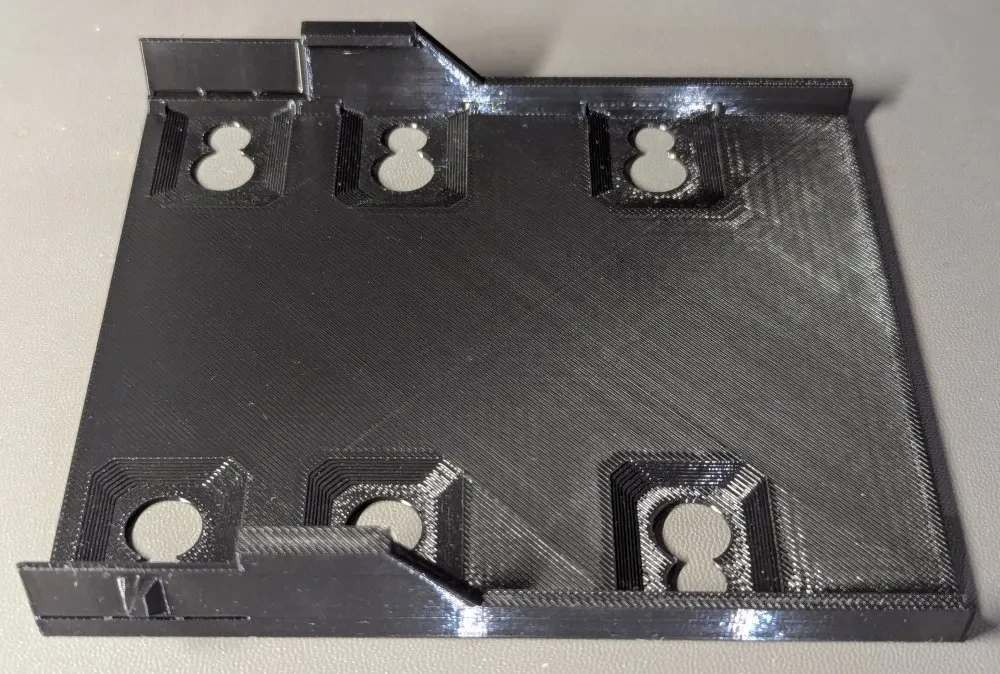

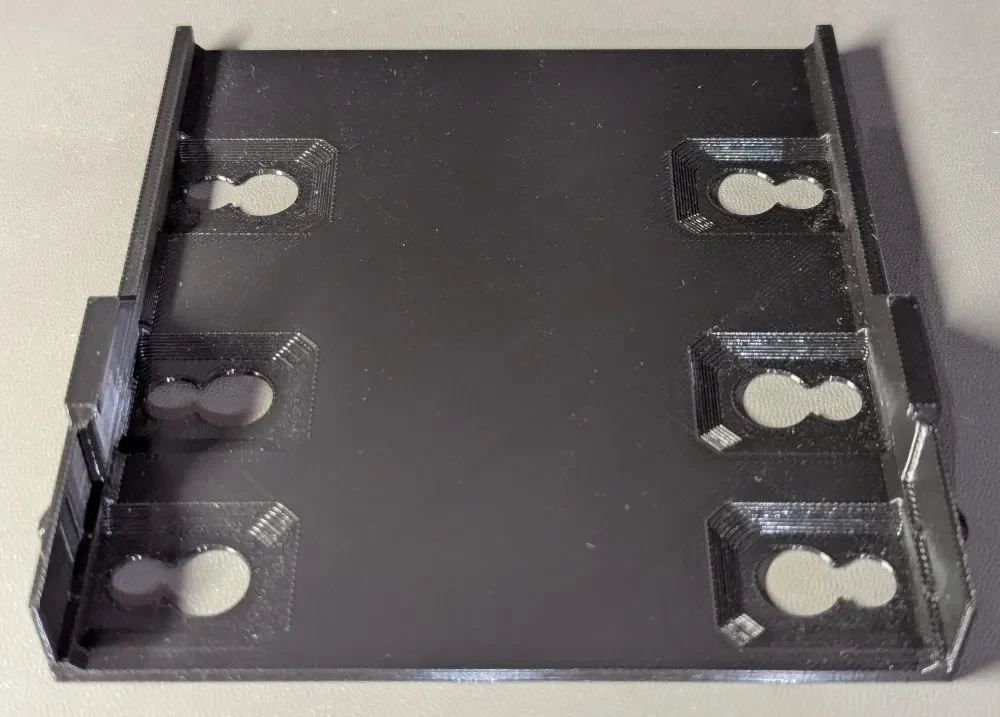

Это лоток для жесткого диска (салазки) для компьютерного корпуса Fractal Design Define R5. В этом лотке используются стандартные резиновые втулки и опорные винты для обеспечения виброизоляции. В отличие от стандартных лотков, этот лоток совместим со всеми положениями монтажных отверстий жесткого диска.
Стандарт SFF-8301 для 3,5-дюймовых жестких дисков предусматривает три пары нижних монтажных отверстий. Пара, ближа��шая к разъему SATA, требуется на всех накопителях, но из двух других пар требуется только одна. Традиционно потребительские диски используют близкие пары, а корпоративные диски — дальние пары. Лоток для акций был разработан специально для потребительских накопителей. Хотя стандартный лоток подходит для корпоративных дисков, диск настолько смещен вправо от корпуса (см. изображения), что кабели будут прижаты к правой панели. Если кабели жесткие, как это обычно бывает с кабелями блока питания с 3 или 4 разъемами питания SATA, после подключения кабелей может оказаться невозможным снова подключить правую панель.

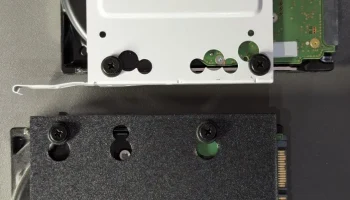

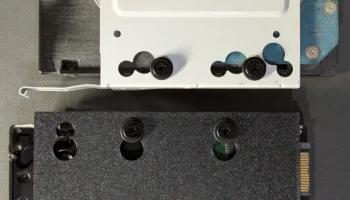

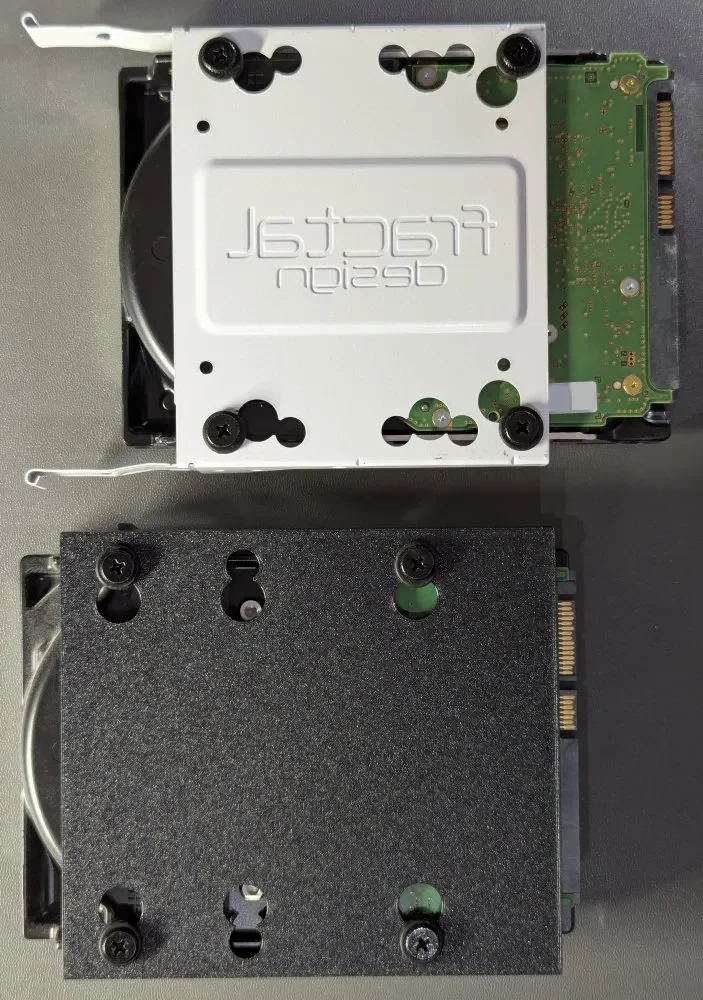

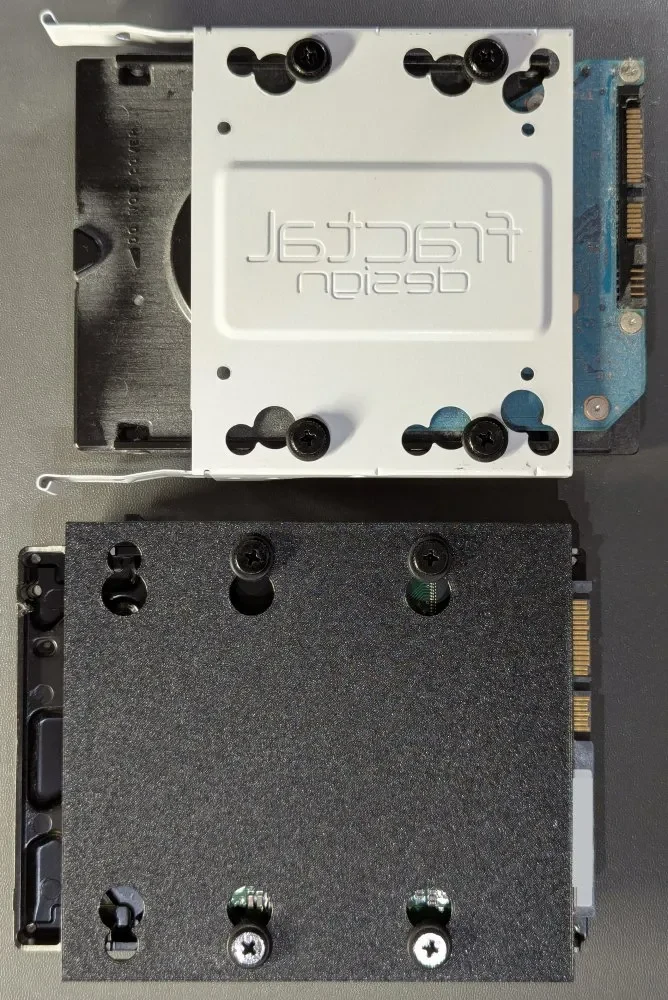

Этот лоток удерживает диск в одинаковом положении независимо от того, какие монтажные отверстия он имеет. Как показано на изображениях, в этом лотке дисковод расположен ближе к левой стороне корпуса по сравнению со стандартным лотком, что обеспечивает больше места для прокладки кабелей. Это значительно упрощает подключение жестких кабелей питания SATA, не прижимая их к боковой части корпуса. С другой стороны, если вы смешиваете и совмещаете эти лотки с лотками для материала и используете кабели SATA под прямым углом, вам нужно будет разместить все лотки для материала над этими лотками. (Кроме того, если вы построили собственную объединительную панель для дисков, диски в этих лотках не будут с ней контактировать, но, вероятно, у вас есть собственная конструкция лотка.)

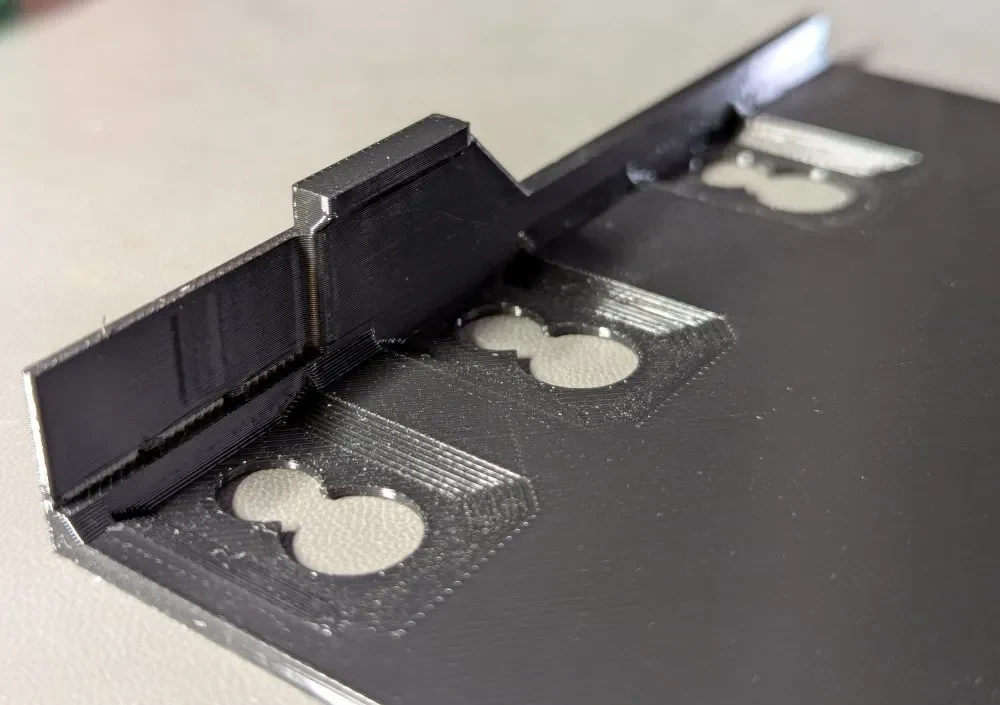

Я напечатал их на Qidi Plus4 из PETG с выровненным на 30% прямолинейным заполнением, причем линии заполнения перпендикулярны боковым направляющим, чтобы предотвратить провисание. Модель содержит встроенные опоры для фиксирующих рычагов, что позволяет печатать их из PETG. Я рекомендую освободить рычаги перед установкой диска в лоток.
Я не ��екомендую печатать это PLA, так как он провиснет (сползет) под постоянным весом накопителя. В случае проскальзывания выступы на каждой боковой направляющей соприкоснутся с приводом, что должно предотвратить полный выход лотка из строя, но, очевидно, потеряет виброизоляцию, обеспечиваемую резиновыми втулками.
Я разработал эту модель в FreeCAD. Почти все размеры являются параметрическими и основаны на объекте VarSet, прикрепленном к телу. В частности, вы можете настроить размеры отверстий, используя параметры «дополнительный диаметр отверстия».
