Плитка с кельтским узором

Это набор плиток, из которых можно создавать узоры в виде кельтских узлов.

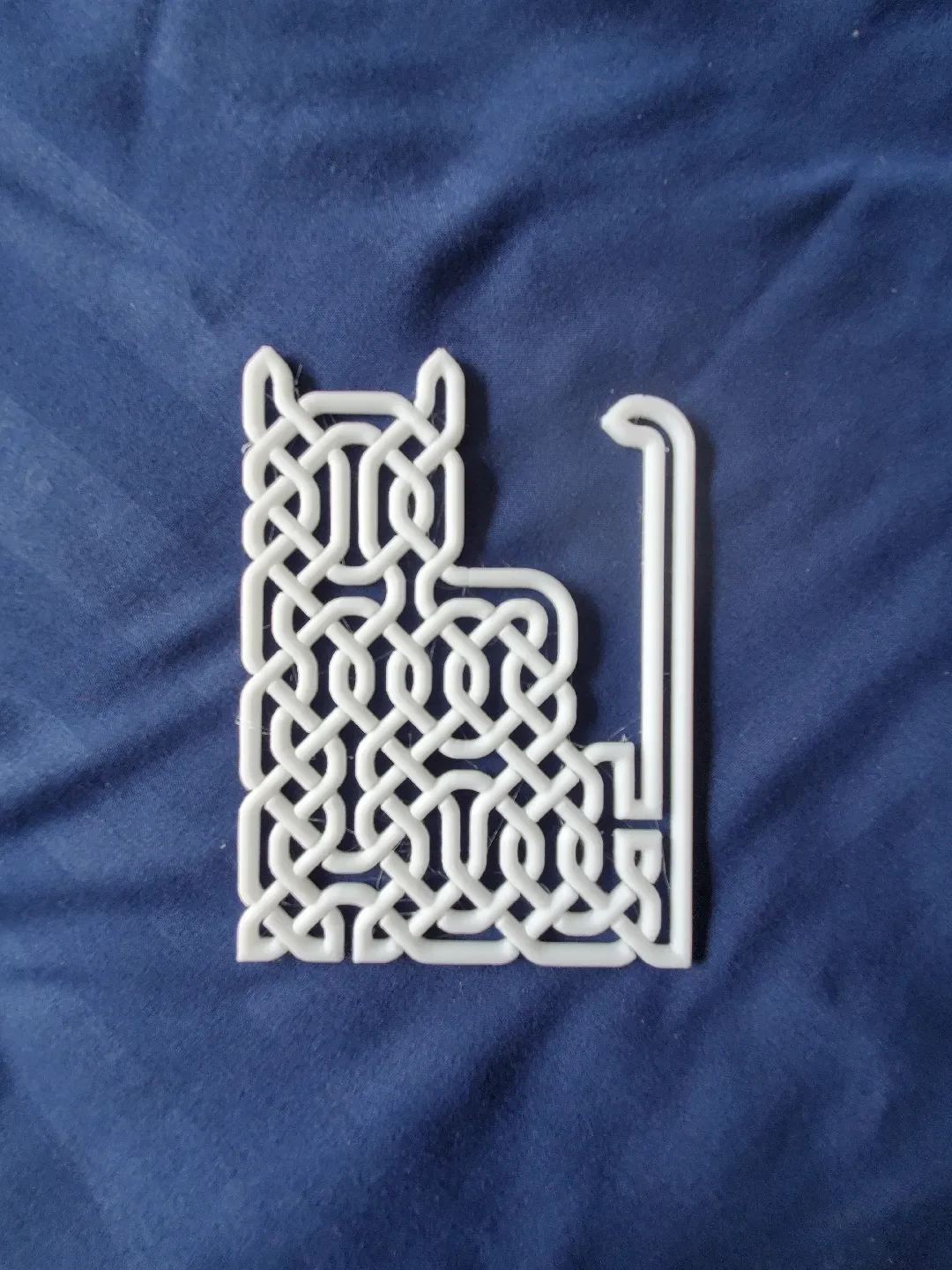

Кот с кельтским узлом на первой фотографии — пример дизайна, который можно создать с помощью этой плитки. (Файл .stl включен в файлы.)

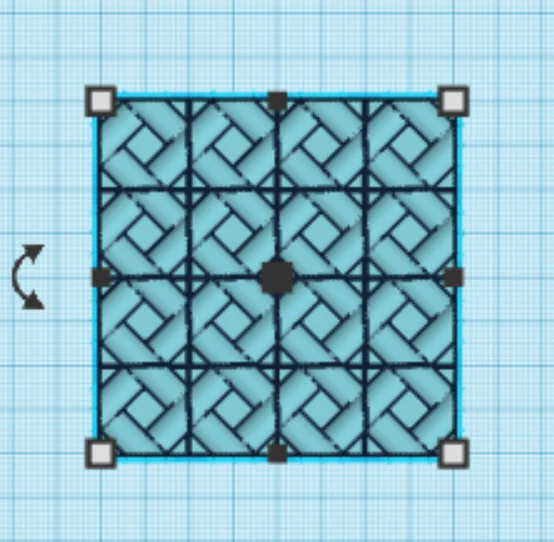

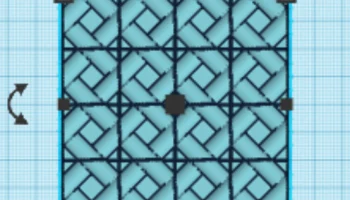

На второй фотографии показан скриншот массива «Плитка с кельтским узлом (31)» размером 4x4, который дает узор «плетения корзины».

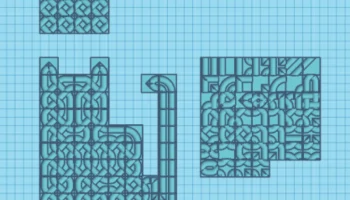

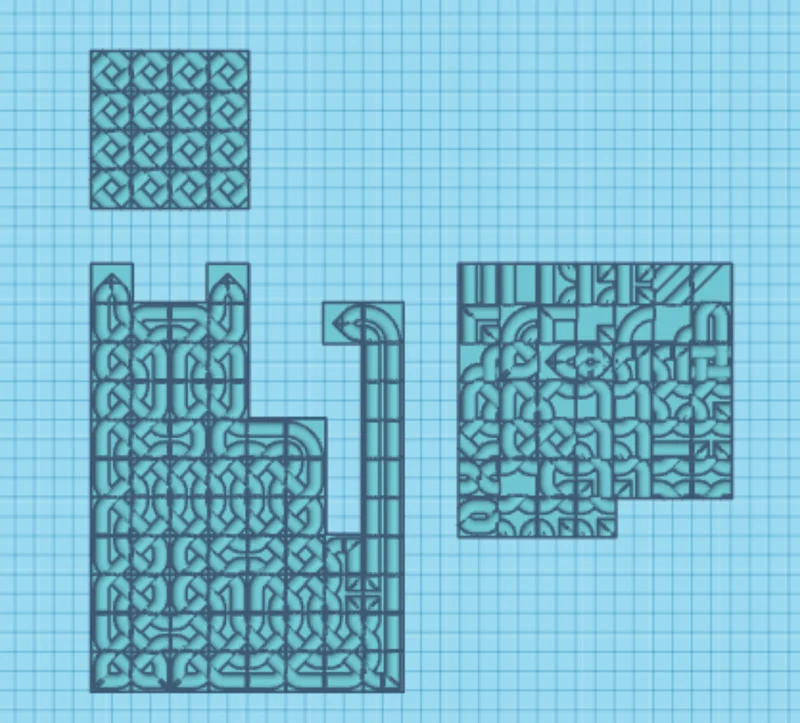

На третьем фото показано, как я организую свое рабочее пространство в Tinkercad. Слева — рисунок кошки, выше — пример плетения корзин, а справа — палитра плиток.

Как использовать эти плитки:

Импортируйте все плитки в предпочитаемую вами программу САПР и расположите их в палитре по своему усмотрению.
Придумайте дизайн кельтского узла (я использую карандаш и миллиметровую бумагу), который соответствует квадратной сетке этих плиток. (По мере практики становится легче.)
В программе САПР скопируйте и поместите (поверните, отразите по мере необходимости) каждую плитку в мозаику, соответствующую вашему рисунку (или воображению). Будьте осторожны, совмещая их друг с другом.
Как только вы будете удовлетворены своим творением, экспортируйте его для печати.

У каждой плитки есть основа. Его толщина пропорциональна раз��еру плитки. Если вы масштабируете плитки равномерно до 20x20 мм, толщина основания составит 5 мм. Основание можно снять в слайсере, погрузив модель в опорную пластину. Остается распечатать узел. На первом фото показано, как это выглядит.

Несколько советов по тому, как сделать это в Tinkercad:

Импортируйте все плитки в новое рабочее пространство. Оно должно быть в миллиметрах.
Масштабируйте плитки до размера 20x20 мм. (Они должны импортировать в этом размере.)
Разложите плитки в палитре. Совместите их друг с другом и с сеткой рабочей области.
Используйте «копировать-вставить» (ctl-c, ctl-v) или «дублировать» (ctl-d), чтобы скопировать плитку, затем используйте «shift-<стрелка>», чтобы переместить ее в нужное положение в дизайне. (Используйте размер шага 1 мм, если вы используете «копипаст». Используйте размер шага 2 мм, если вы используете «дубликат». Выберите один и используйте его.)
Создавайте группы плиток, чтобы использовать их для создания повторяющихся разделов.

Глубокий конец (необязательно):

В файлах есть файл «Celtic Knot Primitive.zip». Он содержит примитивные детали, которые я использовал для создания настоящих плиток. Не стесняйтесь использовать их по своему усмотрению.

Вот ссылка на мое рабочее пространство Tinkercad. Скопируйте его и получайте удовольствие.

https://www.tinkercad.com/things/j247wTF8iev-celtic-knot-comComponents-and-primitives
