Сверхлегкая ручка походной пилы и защита лезвия - 2 ВЕРСИИ!

ОБНОВЛЕНО 18 АВГУСТА 2024 ГОДА: добавлены три сверхлегкие версии меньшего размера. Отверстия для пальцев 27 мм, 25 мм и 23 мм в зависимости от размера руки и использования перчаток. Печатается без подставок!

ОБНОВЛЕНО 16 АВГУСТА 2024 ГОДА: Я добавил более широкие защитные кожухи лезвия со встроенной защитой кончика. Один для 6-дюймового лезвия и один для 9-дюймового.

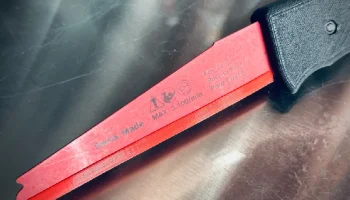

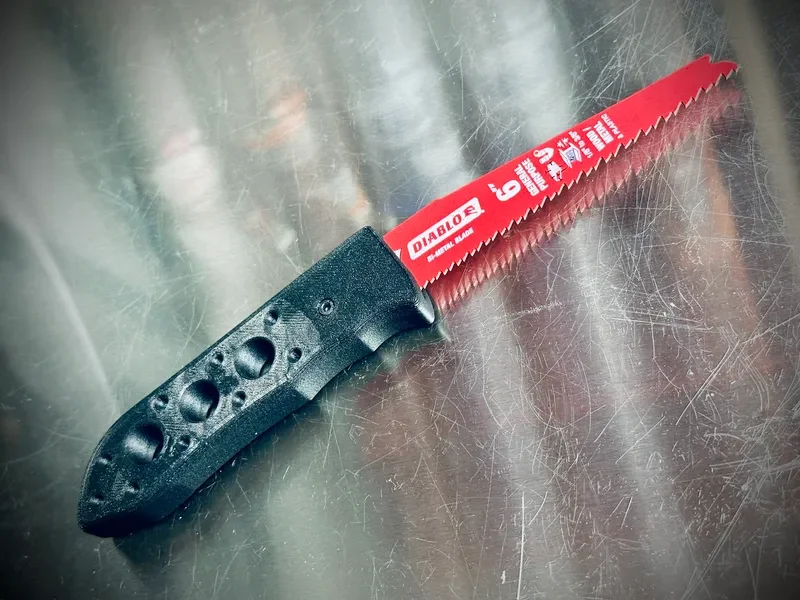

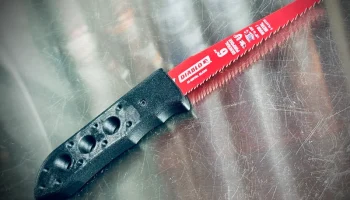

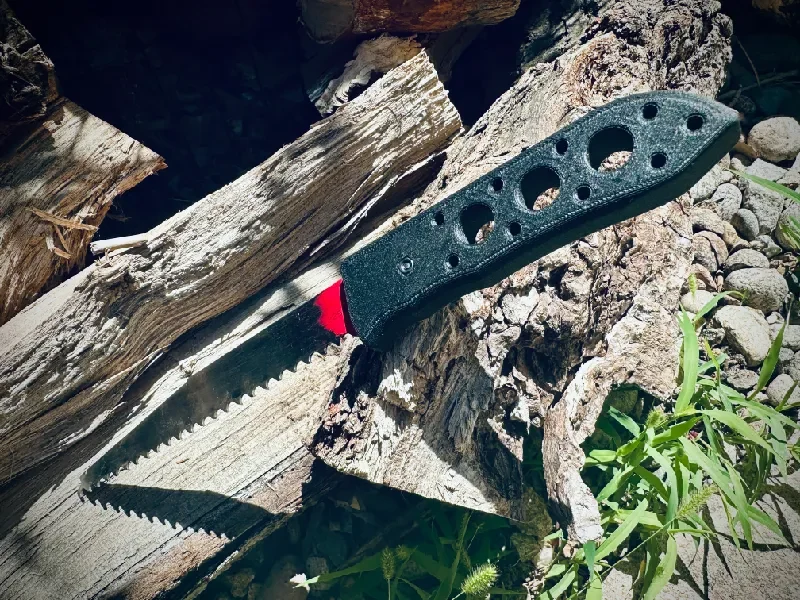

ОБНОВЛЕНО 14 АВГУСТА 2024 ГОДА: я добавил V2 с канавками для лучшего сцепления. Со временем я распечатаю несколько таких для своих наборов, но собираюсь добавить несколько функций, так что, если у вас есть запрос, дайте мне это!

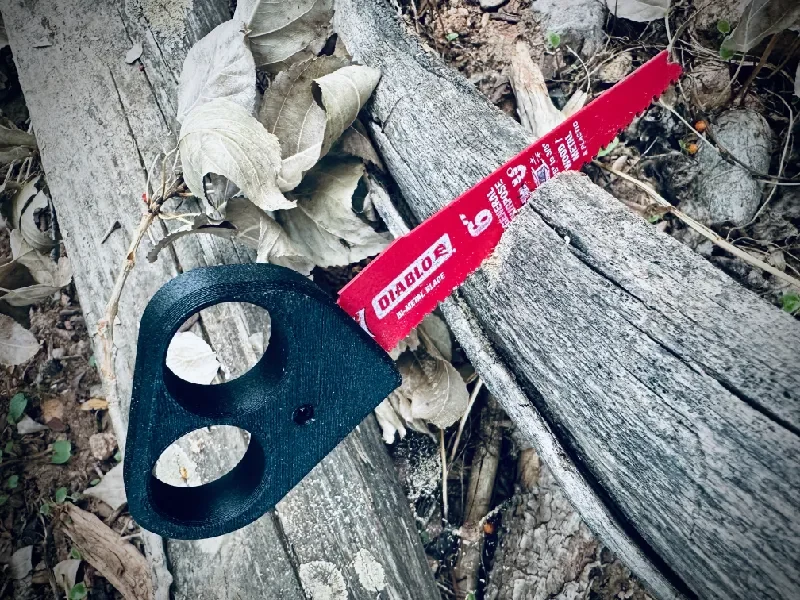

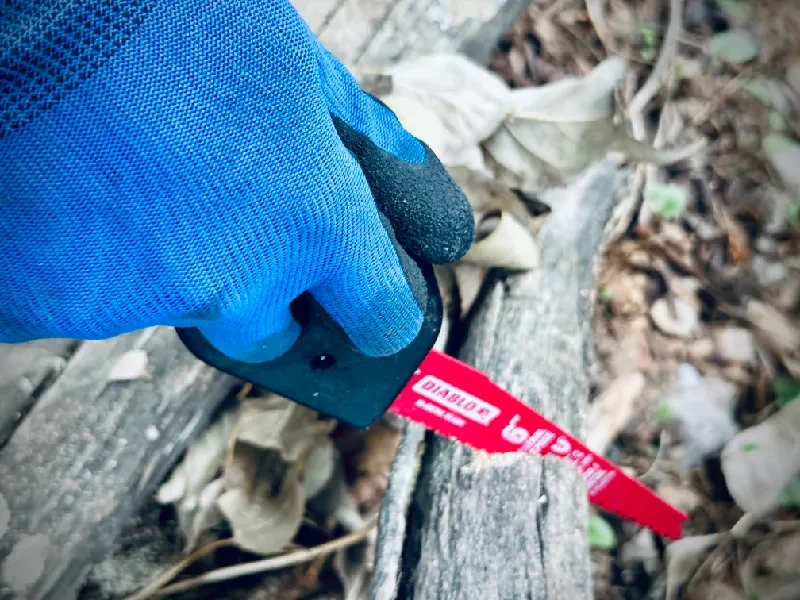

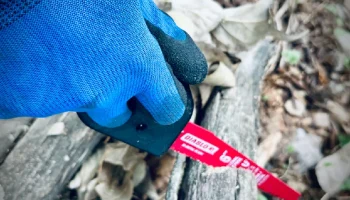

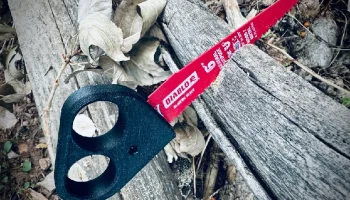

РУЧКА:

Отверстия крепежа для плотного прилегания выставил с помощью одного болта М3х10 и одной гайки М3.

Для прототипа я напечатал PLA-CF. Текстура хорошая! Я думал о нечеткой коже, но не стал заморачиваться, учитывая текстуру CF.

Мне хотелось перевернуть ручку Z так, чтобы головка болта находилась на верхней стороне печати — прилагаемый STL ориентирован именно так, а не так, как я сначала напечатал. Переверните его по мере необходимости в соответствии с вашими предпочтениями.

Я бы в лучшем случае рассматривал этот режим как легкий или средний, поэтому я напечатал с 2 стенками и 4 верхними/нижними слоями с 10% гироидом. Слои толщиной 0,28 мм для повышения эффективности. Достаточно сильный PLA CF для тех применений, которые я считаю разумными. Соображения по прочности зависят от многих переменных, но в следующий раз я, вероятно, выберу PETG и 4 стенки, просто из соображений долговечности, которая может возникнуть при хранении при изменении температуры и тому подобном.

Я печатал подобные мосты без опор, но вручную добавлял тонкие деревья только на самой внешней части губы, чтобы эта часть была как можно более чистой. Из-за трения нити CF для посадки лезвия требуется два удара легким молотком.

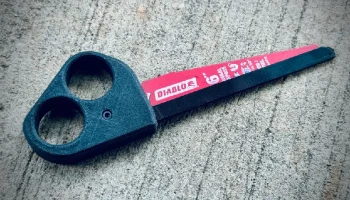

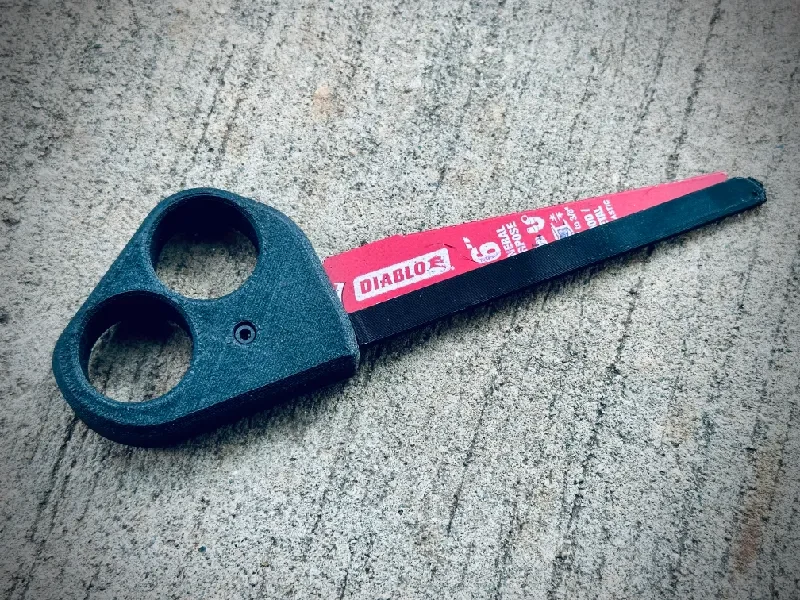

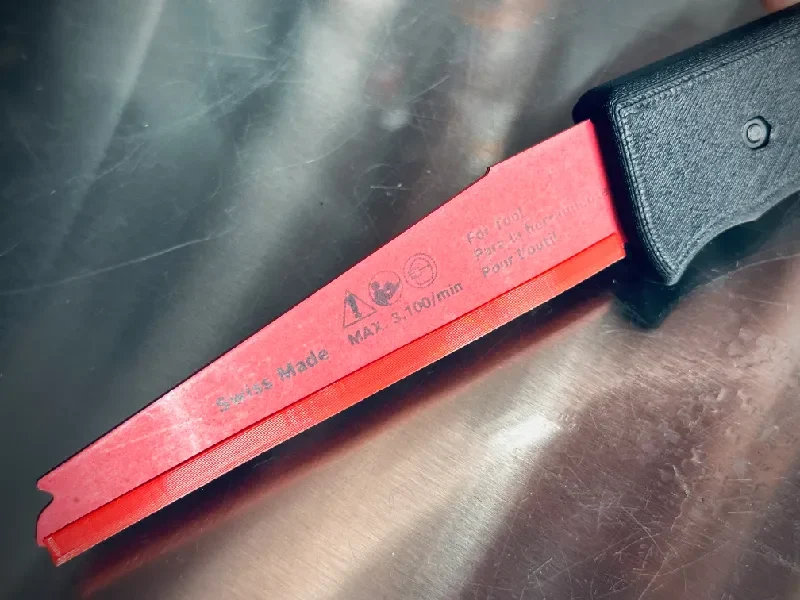

ЗАЩИТА ЛЕЗВИЯ:

Я разработал кожух лезвия для очень плотной посадки при необходимости. Его длина составляет 113 мм для использования с показанным 6-дюймовым лезвием. Напечатано из PETG толщиной 0,28 мм для гибкости и многократного использования. В следующий раз, когда я загрузю ТПУ, я напечатаю его для еще большей долговечности.

Я попробовал второй из PLA+, но из-за напряжения он развалился по линиям слоев. Я рекомендую увеличить размер на процент или три по мере необходимости. Конечно, общую длину можно изменить, чтобы она соответствовала более длинным лезвиям — или, если вы напишете комментарий или напишите в Директ, я могу изготовить его по вашим спецификациям.
