PB Design - Sovol Zero - крепление Klipper Expander
20260123 ОБНОВЛЕНИЕ_1:

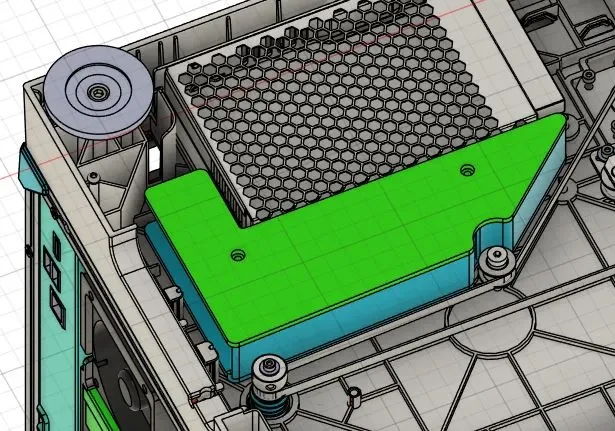

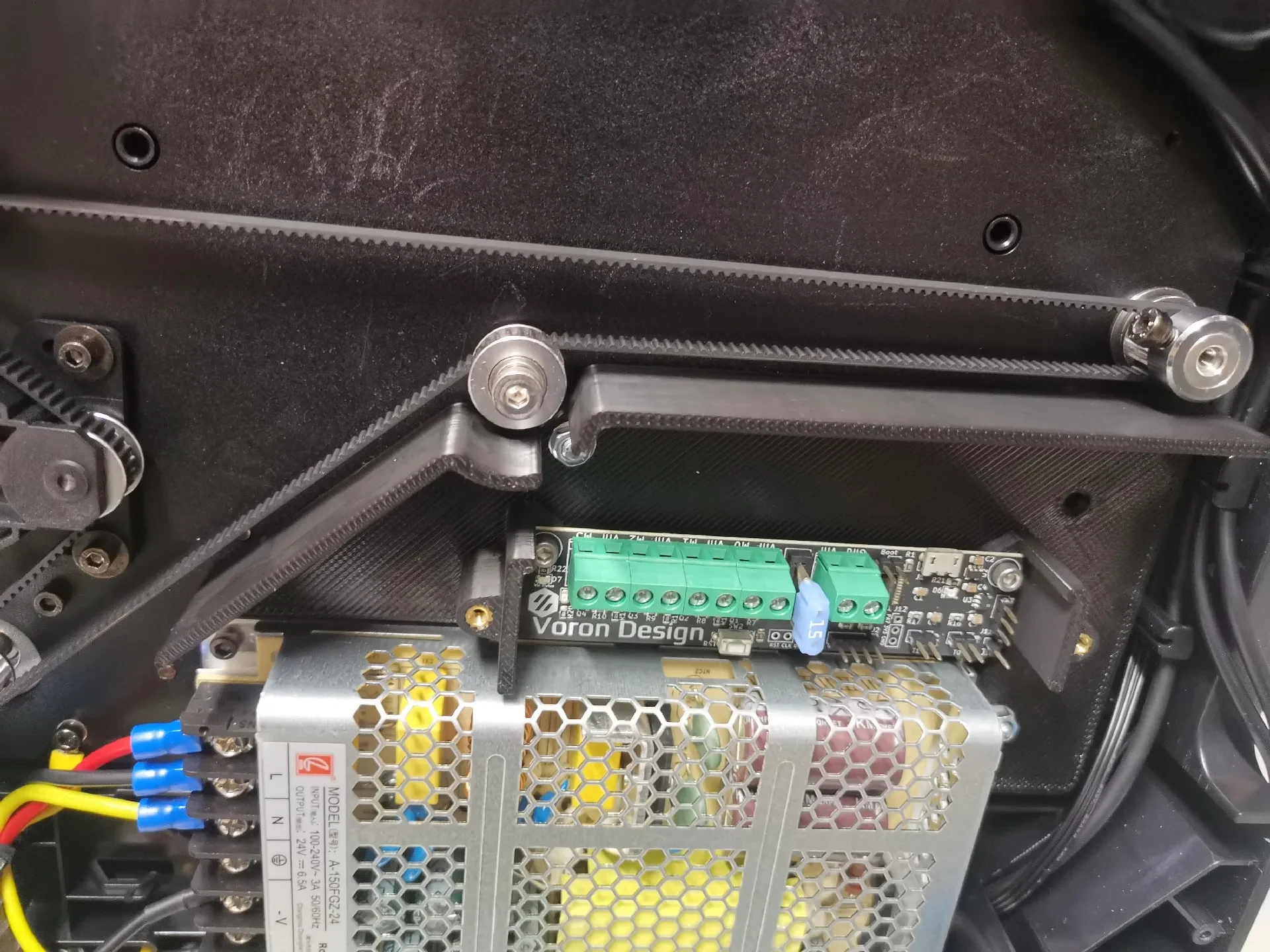

Исправлена проблема со столкновением винта z. Модель теперь работает как положено.
===========================================================================
Klipper Expander — это то, что вам нужно, если вы планируете реализовать новые функции в своем Sovol Zero.
Это дешево, надежно, очень просто в реализации и дает много новых возможностей.

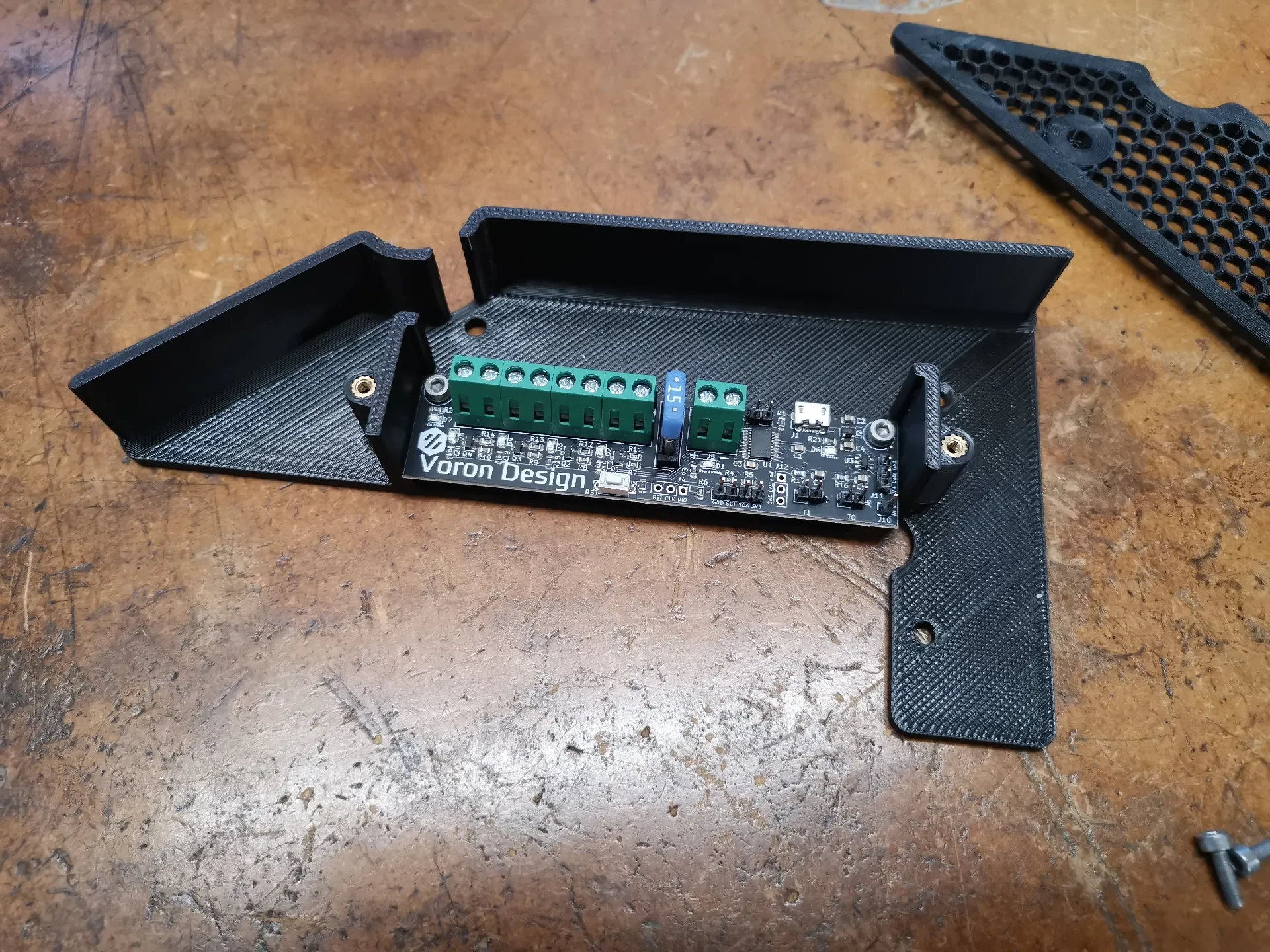

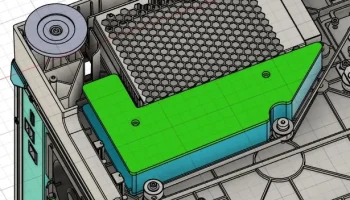

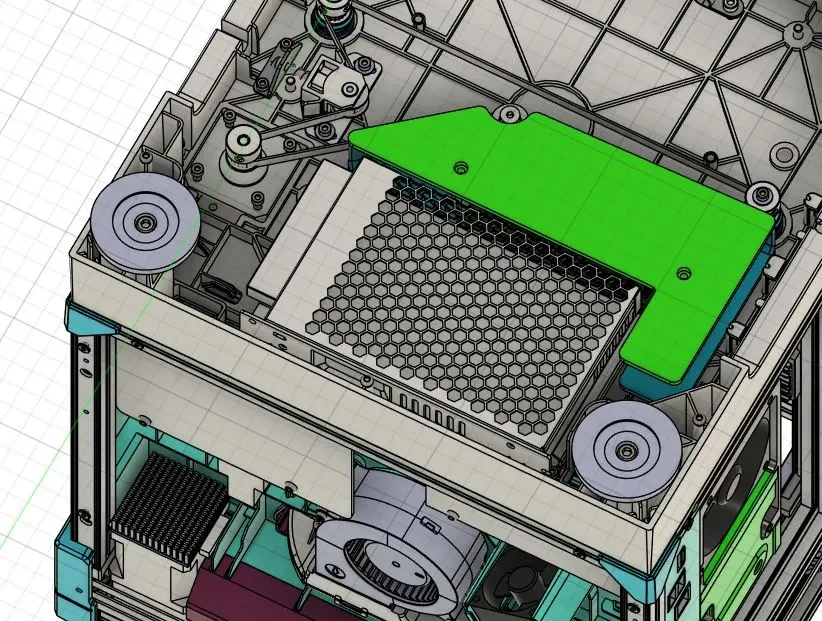

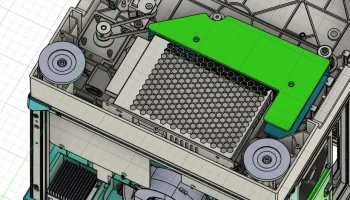

Поскольку мне нужен Klipper Expander для будущих модов, я разработал крепление для Zero.
Основной источник документации для расширителя клиппера можно найти здесь:
https://github.com/VoronDesign/Voron-Hardware/tree/master/Klipper_Expander/Documentation
Настройка:
https://github.com/VoronDesign/Voron-Hardware/blob/master/Klipper_Expander/Documentation/Setup_and_Flashing_Guide.md
Файлы *.cfg для начала:
https://github.com/VoronDesign/Voron-Hardware/tree/master/Klipper_Expander/Software

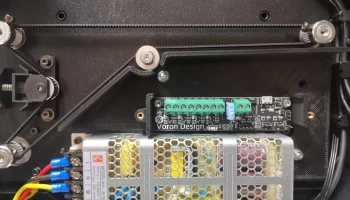

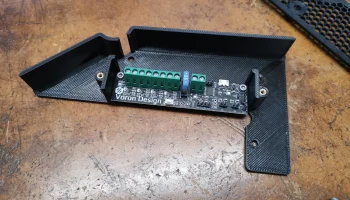

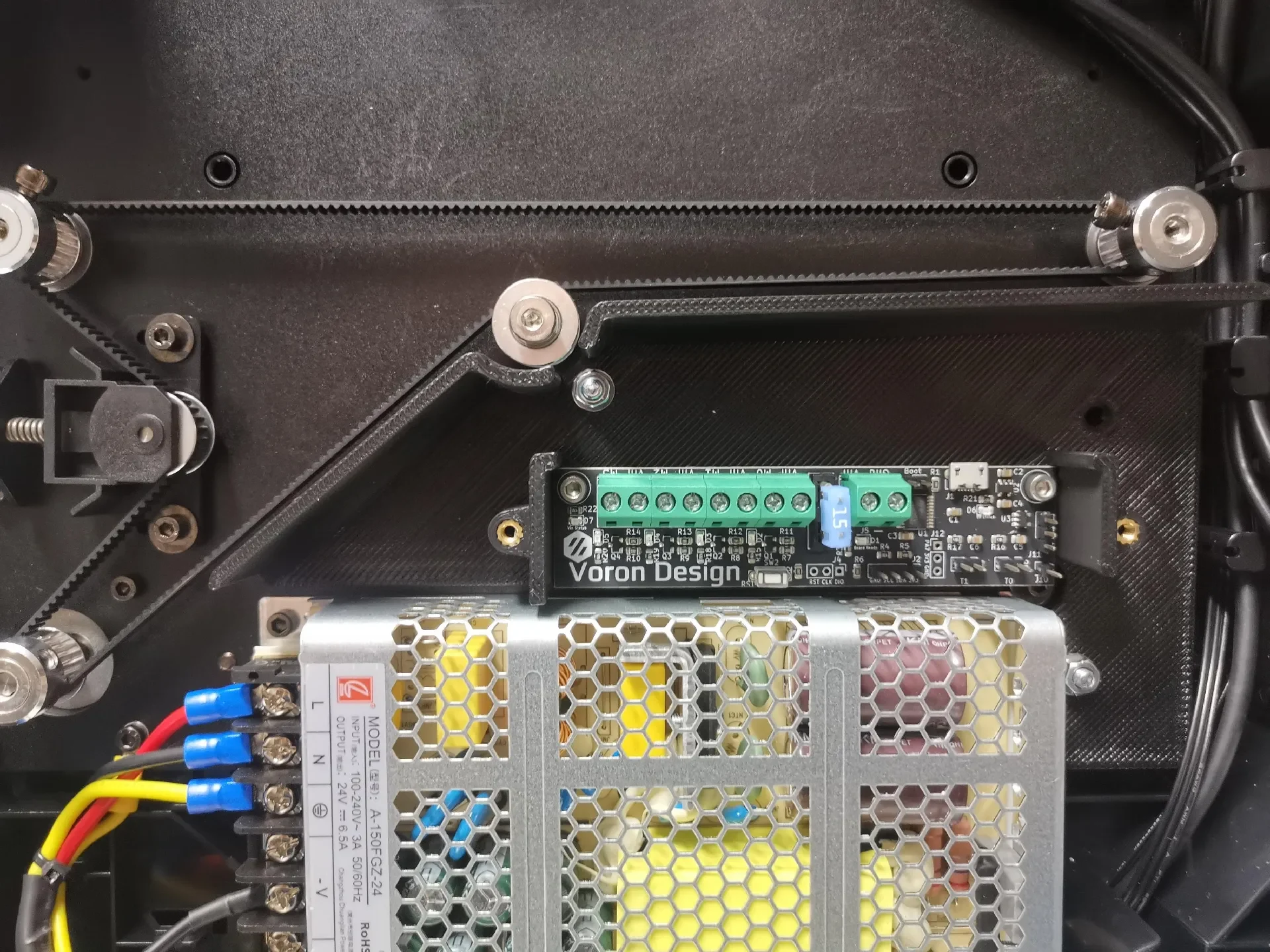

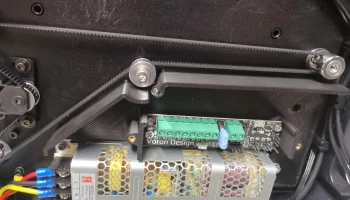

Настройка довольно проста. Все заказанные мной расширители были предварительно прошиты, поэтому обычно вы можете пропустить эту часть. Просто установите расширитель, подключите его через USB, подключите 24 В от источника питания, прочитайте имя последовательного порта, соответствующим образом обновите файл cfg и настройте свои устройства. Сделанный.
Расширитель Fysetc Klipper:
https://de.aliexpress.com/item/1005002384419036.html?pdp_npi=4%40dis%21EUR%21%E2% 82%AC%207%2C47%21%E2%82%AC%207%2C47%21%21%218.56%218.56%21%40211b441e176898845801 71354e8260%2112000020472565357%21sh%21AT%21738244749%21X&spm=a2g0o.store_pc_allIt ems_or_groupList.new_all_items_2007523563628.1005002384419036&gatewayAdapt=glo2deu
Спецификация:

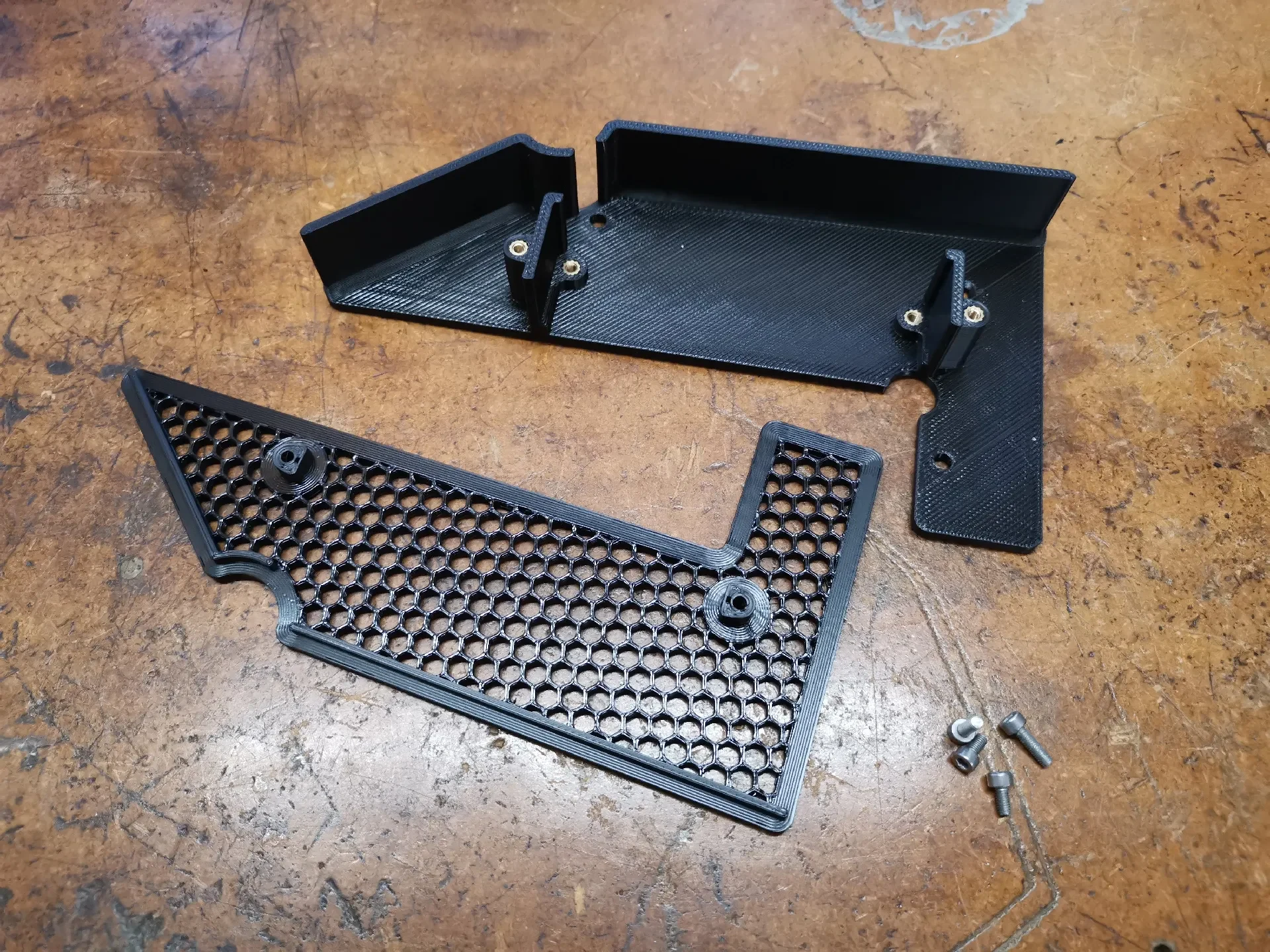

2x M4x18 (16) для крепления крепления к Zero. (Замените оригинальные винты)
2 гайки M4 и шайба
4x тепловые вставки M3 Voron Style
2x М3x10
2x М3x6

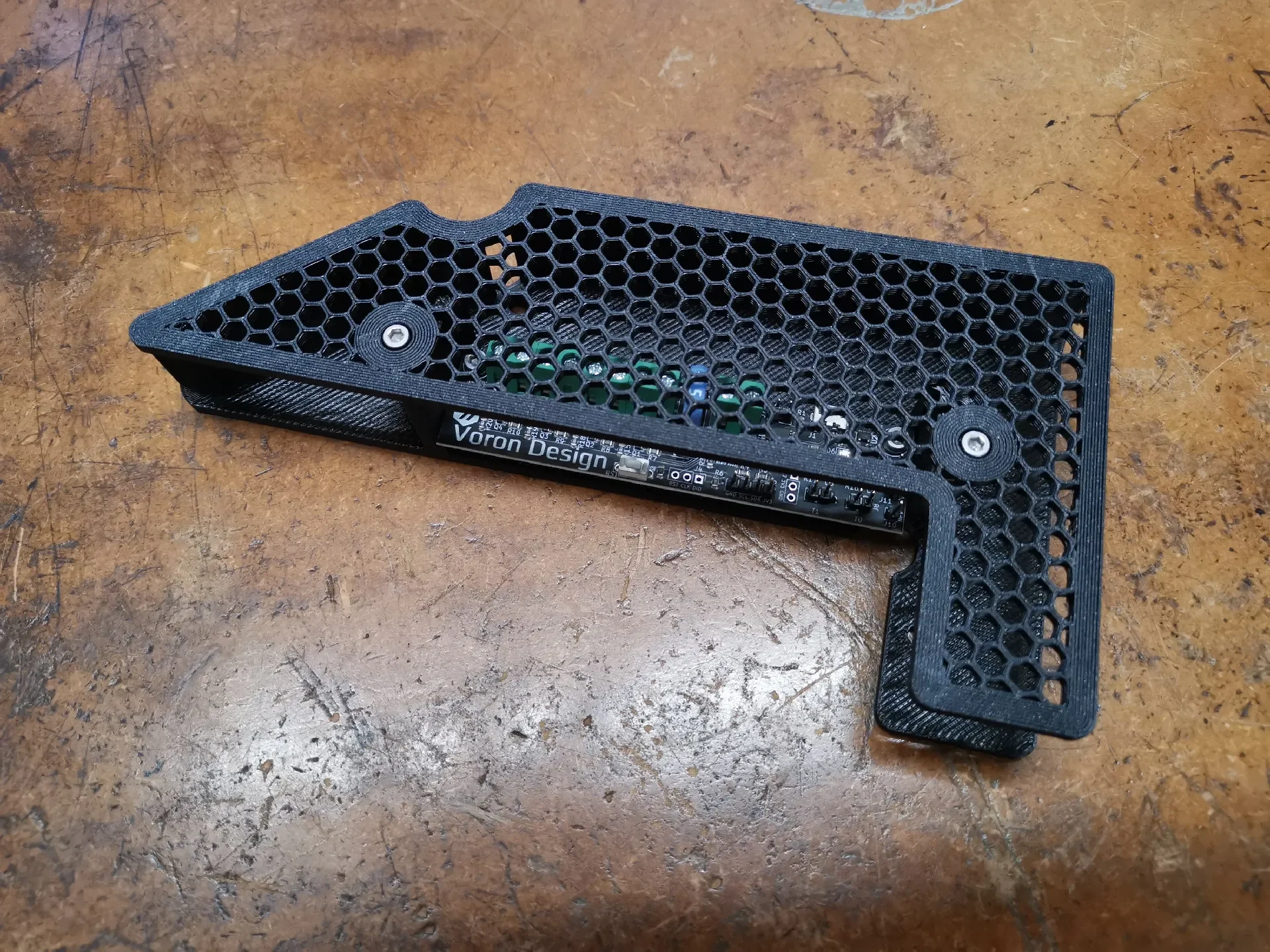

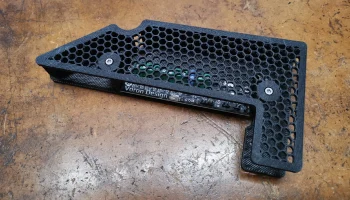

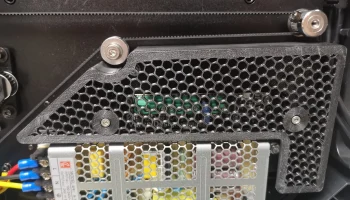

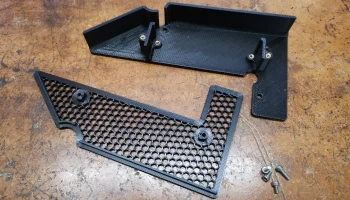

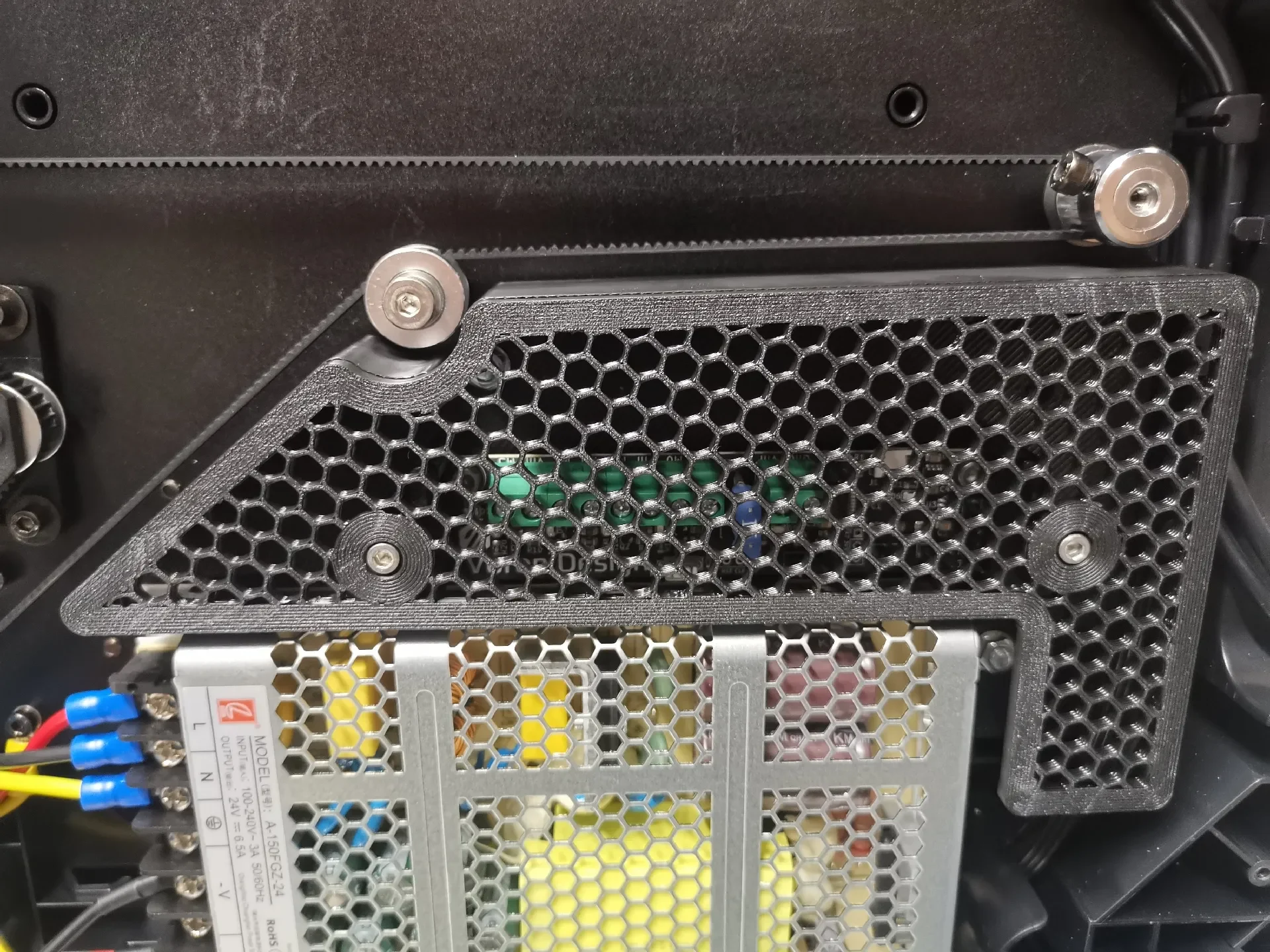

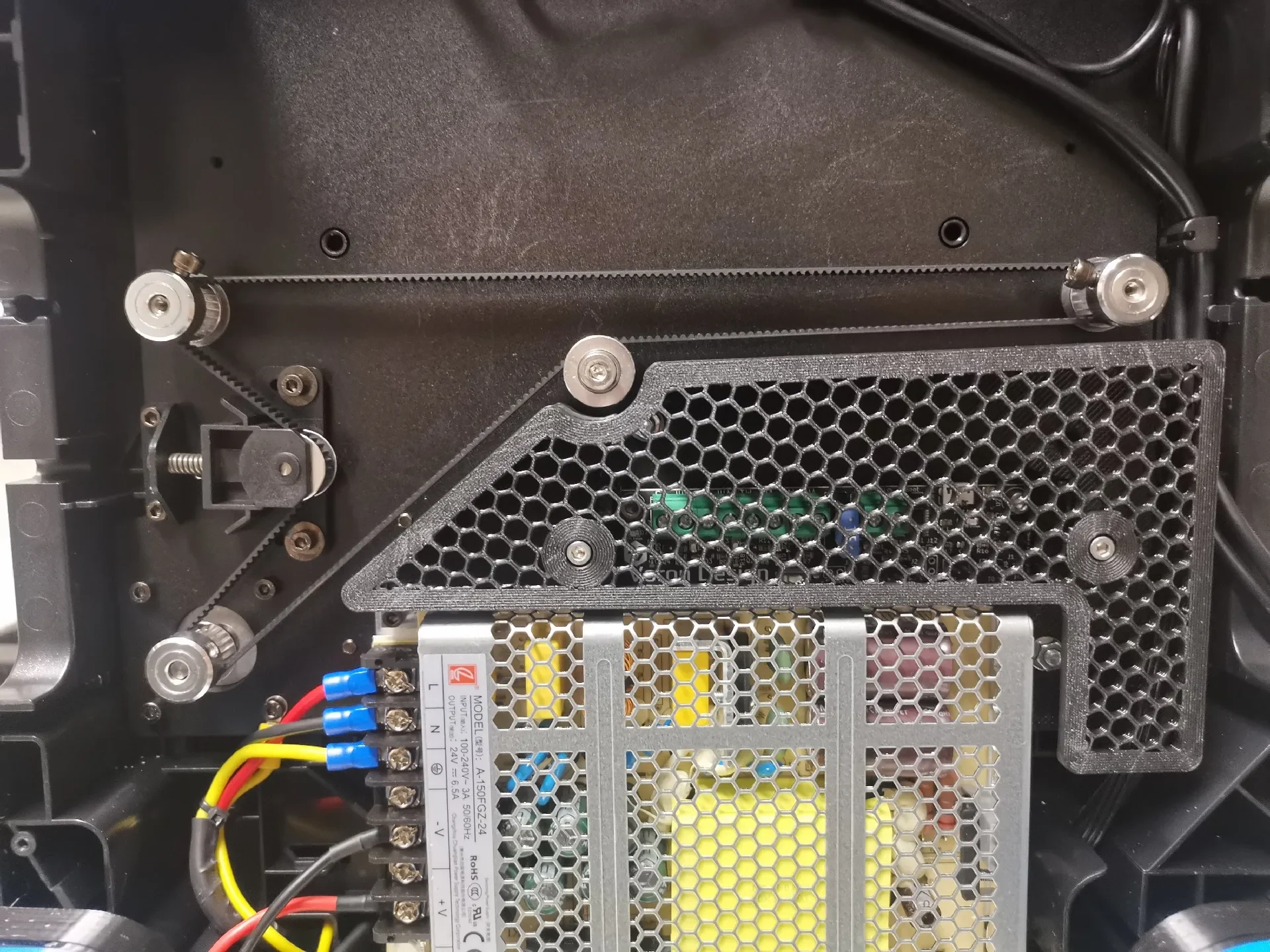

Крышка не является обязательной. Он не обязательно нужен для установки расширителя на Zero. Я не использую оригинальную панель днища кузова, но мне все равно нужна хорошая защита и прокладка кабелей.
При желании я также загрузил версию крепления, которая должна работать вместе с оригинальной панелью днища.
Инструкции также можно найти в фотогалерее. Картинки должны быть понятными.

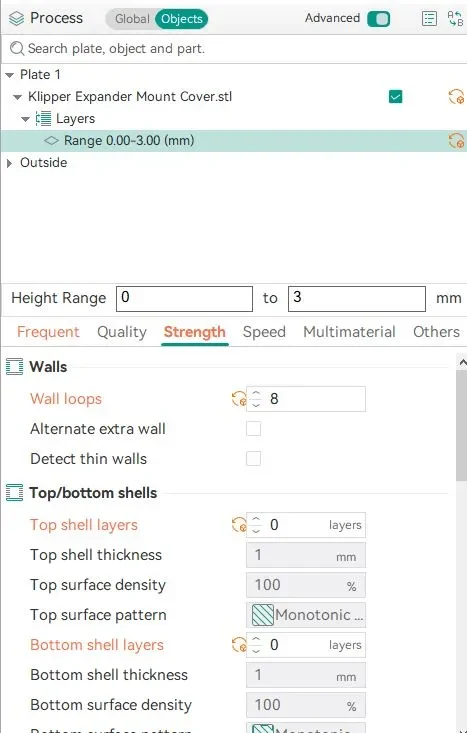

Используйте любой более высокотемпературный материал, хотя бы PETG, я использовал ABS+. PLA также может подойти для подпольного отделения.
Если вам понравился мой дизайн, не стесняйтесь ставить лайк, комментировать или добавлять отзывы :)
Удачной печати!
