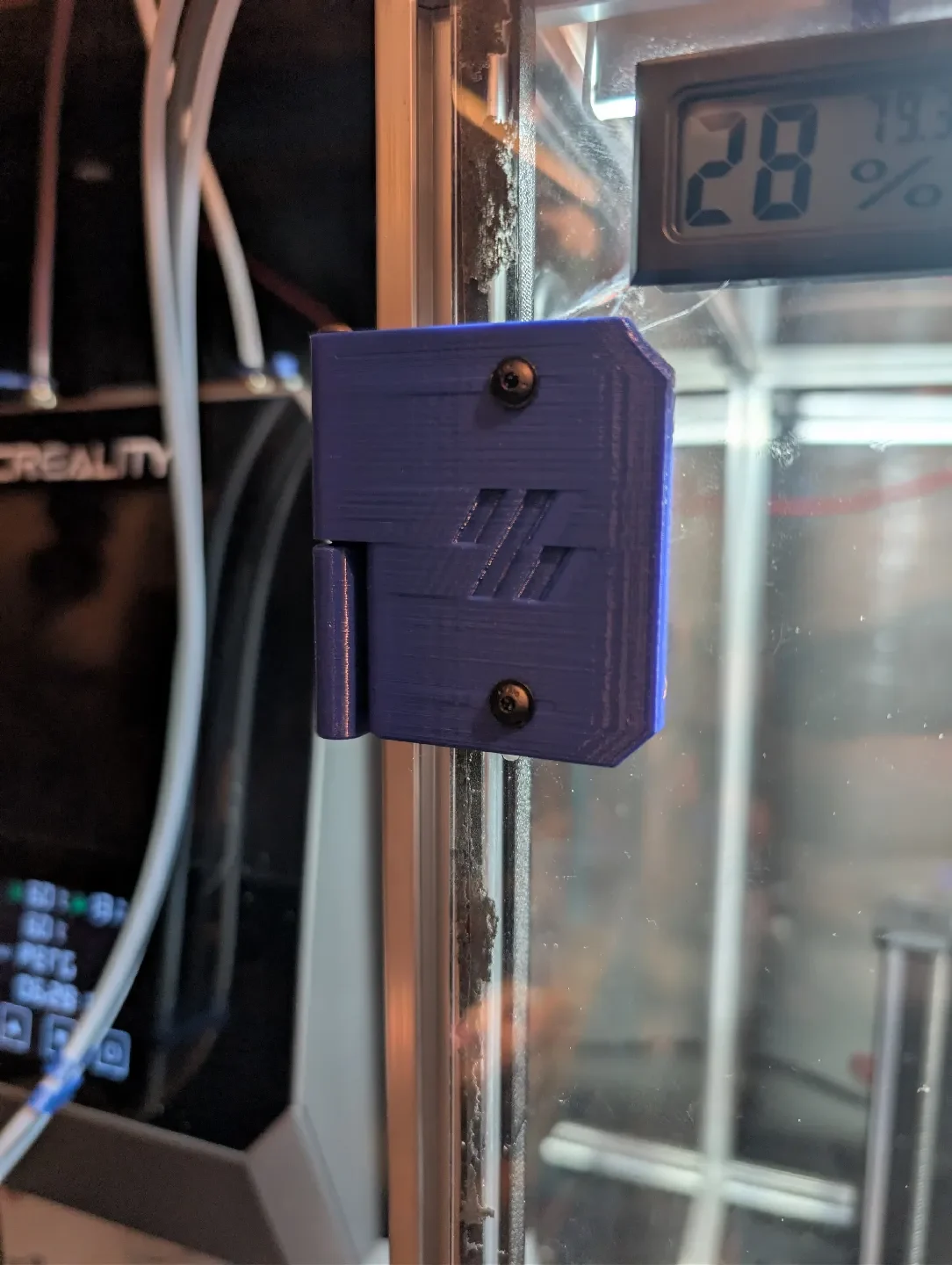

Петля Voron V2.4, петля M3/3мм 120град (ремикс дизайна qu...
Эта часть связана с Вороном исключительно потому, что она взята из базы данных модов Ворон, а оригинал принадлежит quattroerik. Я искал петлю в стиле «распечатай и используй» для экструзии 2020 года, и эта была настолько близка к идеалу, насколько я мог найти. Он казался хорошо продуманным, довольно минималистичным, использовался 3-миллиметровый стержень (хотя я намеревался использовать несколько длинных 3-миллиметровых крепежных винтов), и это позволило бы мне установить 2020 снаружи, использовать 3-миллиметровый акрил с 1-миллиметровой пеной, и все это при этом быть достаточно заподлицо. Ради интереса, я медленно работаю над получением всего необходимого для обновления моих Mk3 до Prusawire, так что по духу Ворон, и это кажется подходящей отправной точкой для модов, не связанных с принтером, одновременно работая над приобретением вещей, которых у меня просто нет под рукой.
Я знал, что он не соответствует всем требованиям, которые мне нужны, но, к счастью, в quattroerik также включены оригинальные файлы Freecad, и поскольку последние несколько месяцев я стремился постепенно узнать больше о Freecad, это была идеальная модель типа «почти, но я могу настроить ее под свои нужды».
Мой корпус — готовый с Amazon. Акрил имел «магнитное» крепление, без петель. (Марка Tiopy, продается для А1). Сам корпус был довольно хорошо спроектирован, но в нем было несколько вещей, которые оставляли возможности для улучшения, причем дверь была вторым по величине элементом, над которым мне нужно было поработать, чтобы сделать его лучше. При этом я также хотел заполнить или хотя бы закрыть существующие отверстия для винтов.
Основные изменения по сравнению с оригиналом
Увеличена высота кронштейна крепления.
Увеличенная высота и ширина акриловой крепежной детали.
Добавлены 2 отверстия для винтов (соответствуют 2 из 3 на оригинальной панели).
Добавлен полный проход для винта 3 мм на шарнирном кронштейне с выемкой для головки винта.
Для этого вам понадобится винт M3 диаметром 55 мм, если вы хотите прикрутить снизу и закрепить гайкой. В качестве альтернативы (и как я это сделал), просто вставьте винт M3x50 мм сверху, и он будет действовать как шарнирный штифт. Лучше бы это была булавка, как оригинал, но у меня ее нет, и я пок�� не планирую ее заказывать.
Файлы включены
Файлы FC для обеих деталей, а также одна сборка, включая обе на шарнире для целей визуализации (я хотел попробовать что-то новое)
STEP-файлы как для деталей, так и для сборки. Рекомендуем перевернуть часть дверной панели, чтобы распечатать ее вверх дном, и для достижения наилучшего результата убедитесь, что скошенная сторона обращена к охлаждающему вентилятору детали.
Печать с заполнением 70-80 %. Материал на ваш выбор. Как упоминалось выше, переверните часть дверной панели вверх дном (поддержки не требуются) и поверните скошенную сторону (сторону без винтов) к вентилятору охлаждения детали для достижения наилучшего результата.
