Sovol SV06 BL-Touch / 3D Touch Mount - прочный дизайн, чи...

Крепление BL-Touch (или 3D Touch) для Sovol SV06.

Две выбираемые ориентации, в каждой из которых штифт датчика располагается рядом с датчиком запаса:

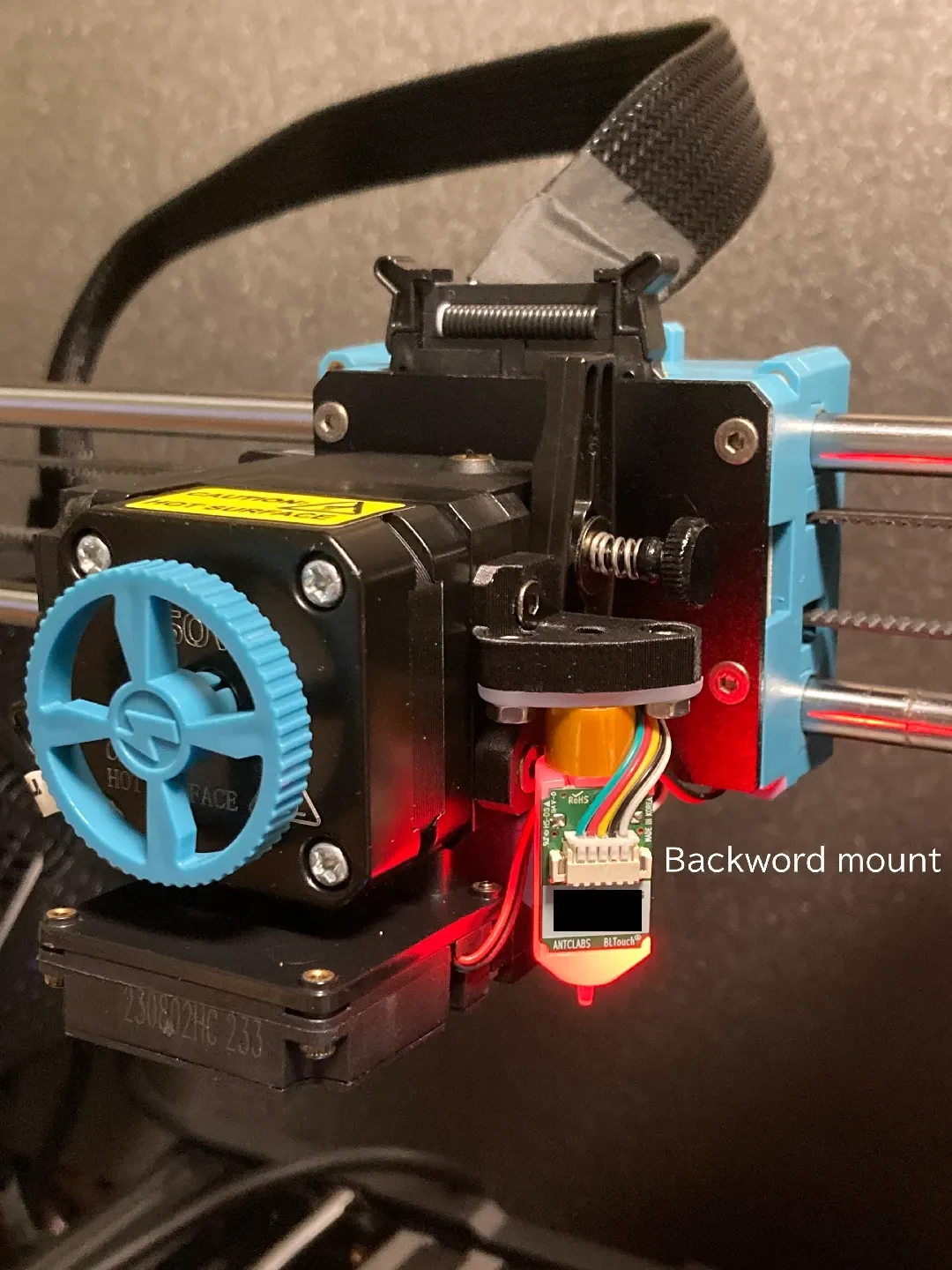

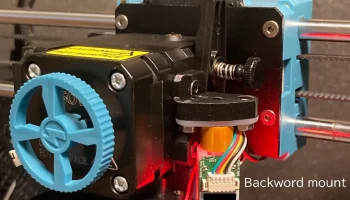

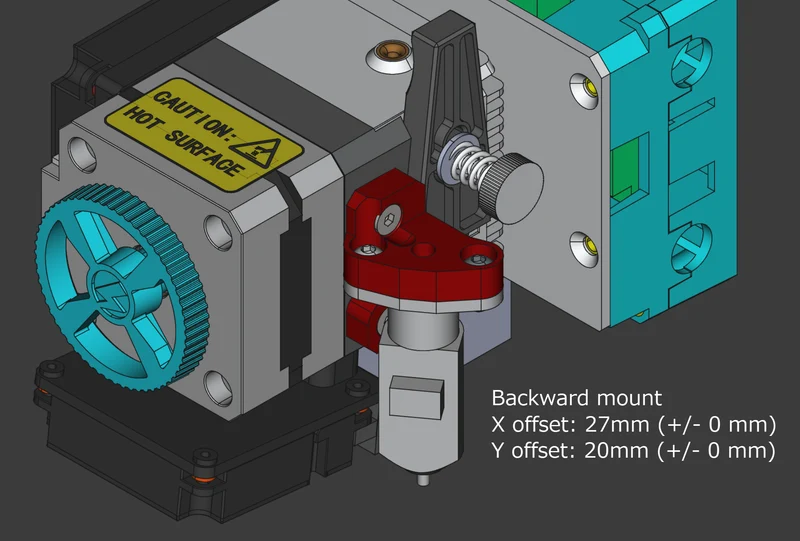

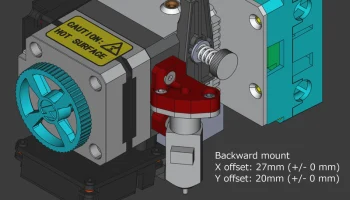

Заднее крепление
Облицовка: сторона разъема спереди
Смещение по оси X: 27 мм (±0 мм)
Смещение по оси Y: 20 мм (±0 мм)

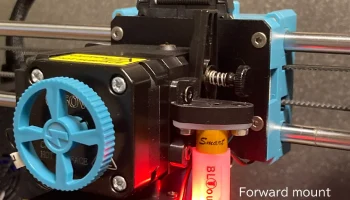

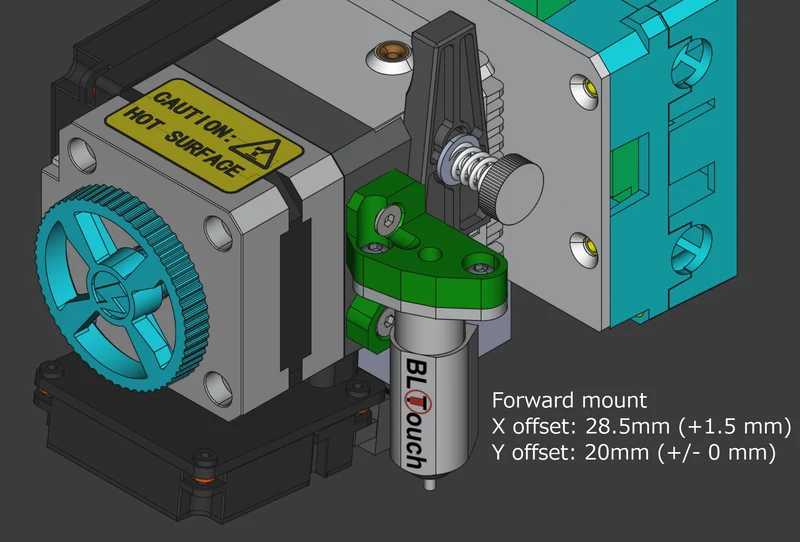

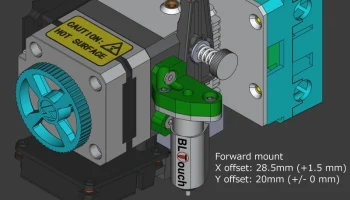

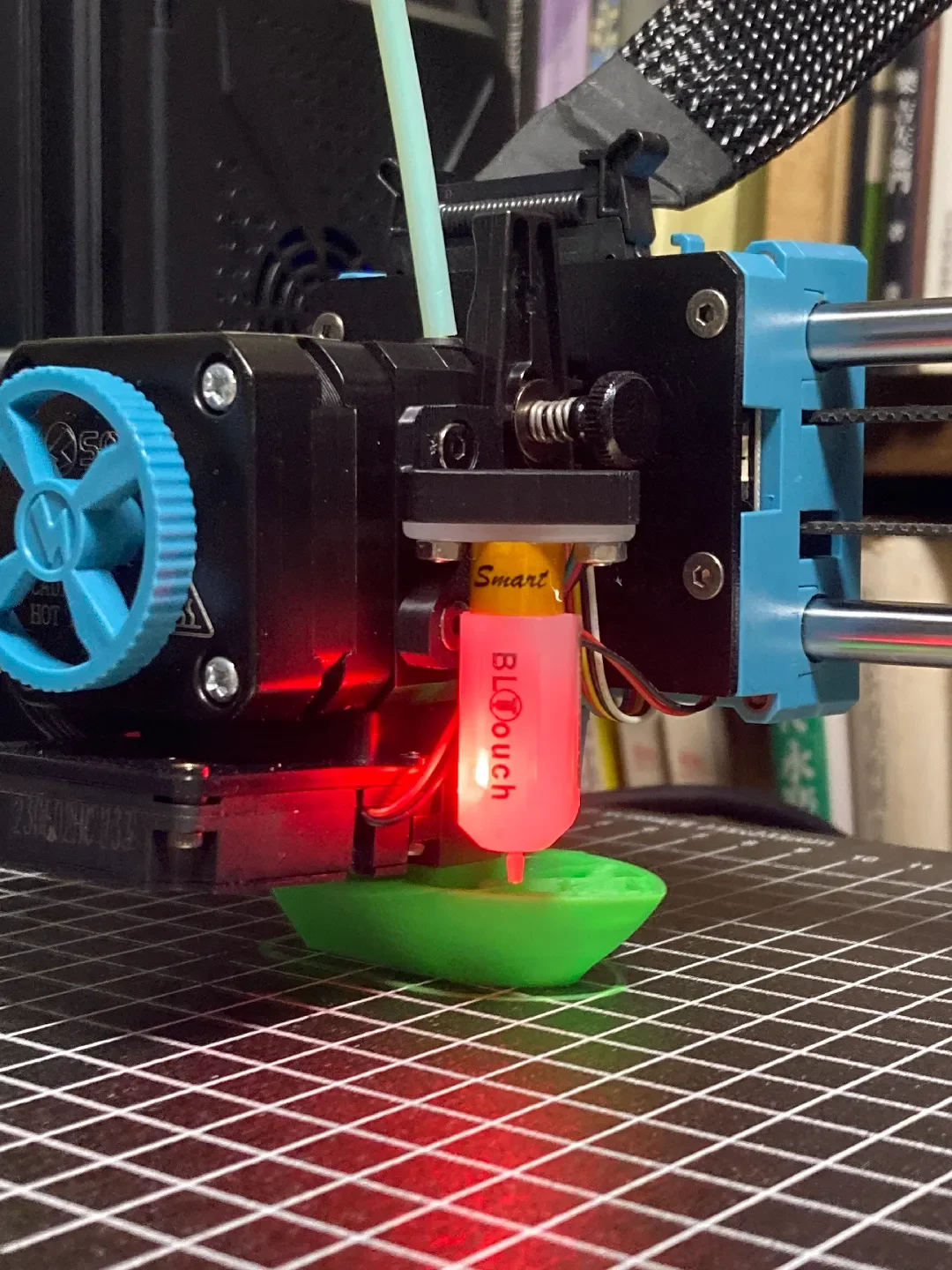

Переднее крепление
Облицовка: сторона с логотипом спереди.
Смещение по оси X: 28,5 мм (+1,5 мм)
Смещение по оси Y: 20 мм (±0 мм)

⚠ Примечание: стоковая прошивка Sovol не поддерживает BL-Touch. Используйте собственный Marlin с включенным BL-Touch или Klipper.

Спецификация материалов (BOM)
1 × датчик BL-Touch или 3D Touch
2 винта с головкой M3×8
2 винт�� с потайной головкой M3×8 (повторное использование из SV06)
1 × набор разъемов JST-ZH-4
Рекомендуемая печать
Материал: PETG, PETG-CF, ABS, ASA или аналогичный.
Настройки: Стена 4, Верх/Низ 5, Заполнение 40%, Сопло 0,4 мм, Слой 0,2 мм.
Ориентация: Как предусмотрено (опоры не требуются)
Примечания к прошивке
Марлин: включить BLTOUCH и установить смещения.
Klipper: определение раздела [bltouch] со смещениями
