Вентилятор MSI Ventus 3X 120 мм для Fractal Design Node 2...

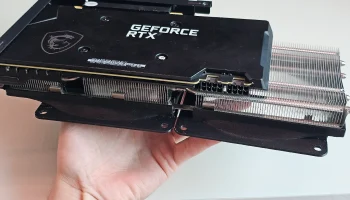

Адаптер, который позволяет мне установить MSI RTX 3070 Ventus 3X OC в сборку сервера малого форм-фактора на базе корпуса Fractal Design Node 202 с Noctua NF-A12x25 G2 PWM Sx2-PP.

Меня вдохновила следующая модель: https://www.thingiverse.com/thing:6001780.
К сожалению, расстояние не подошло для моего случая, поэтому мне пришлось создать совершенно новый дизайн.

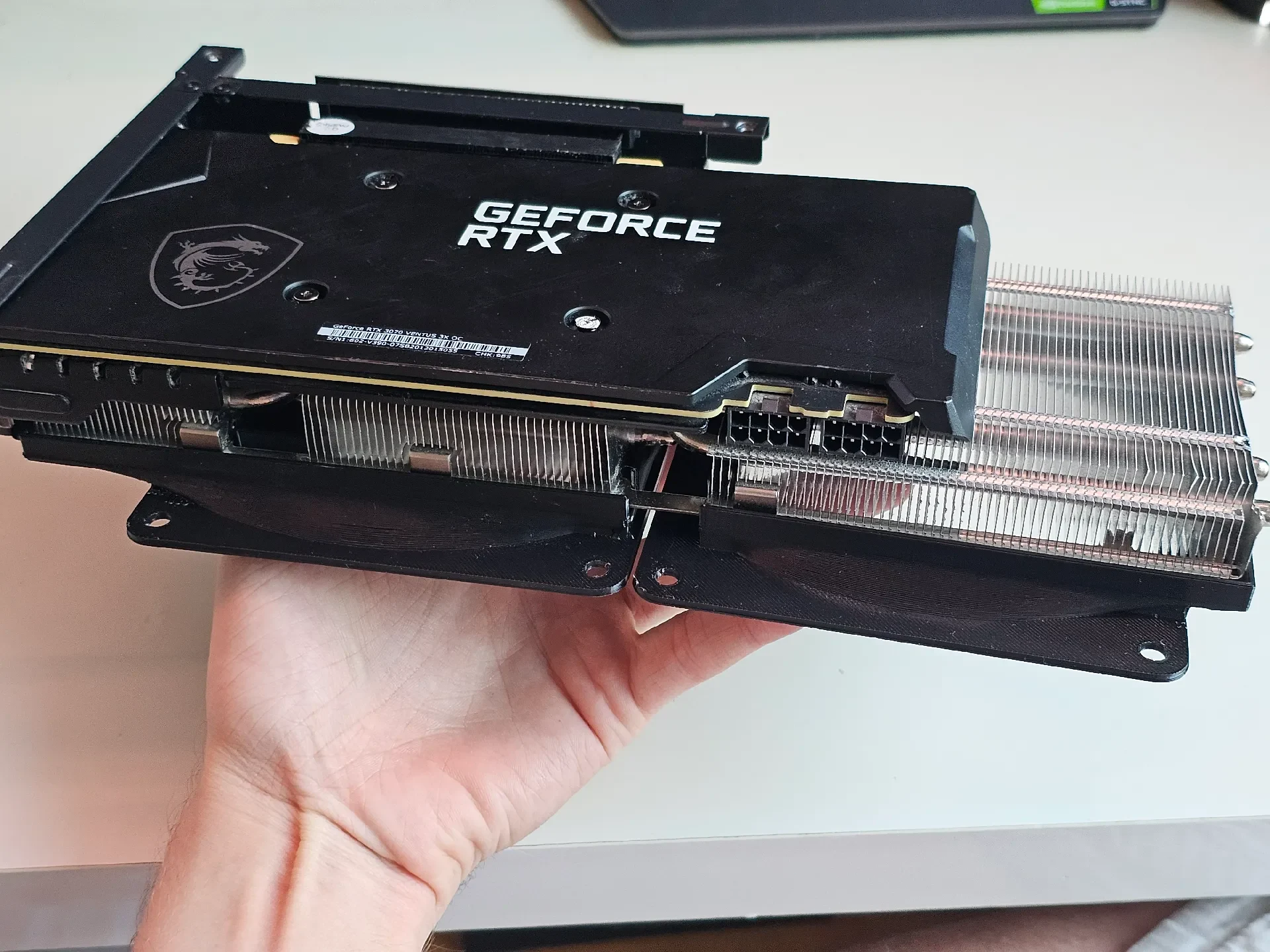

Основное отличие состоит в том, что вентиляторы крепятся не непосредственно к видеокарте, а к корпусу.
Это заставляет вентиляторы втягивать холодный воздух снаружи, который направляется через три радиатора с помощью разработанного мной воздуховода.

На практике шум вентилятора стал намного лучше. Мои оригинальные вентиляторы издавали раздражающий щелкающий звук в вертикальном положении, тогда как новые вентиляторы издают гораздо более равномерный белый шум. Я также заметил, что охлаждение стало гораздо более эффективным, поскольку вентилято��ы теперь включаются только на несколько секунд, прежде чем температура снова упадет. Вероятно, это связано с тем, что оригинальные вентиляторы просто рециркулировали тот же горячий воздух, в то время как новые вентиляторы с этим воздуховодом способствуют притоку свежего воздуха.

Чтобы воспроизвести:

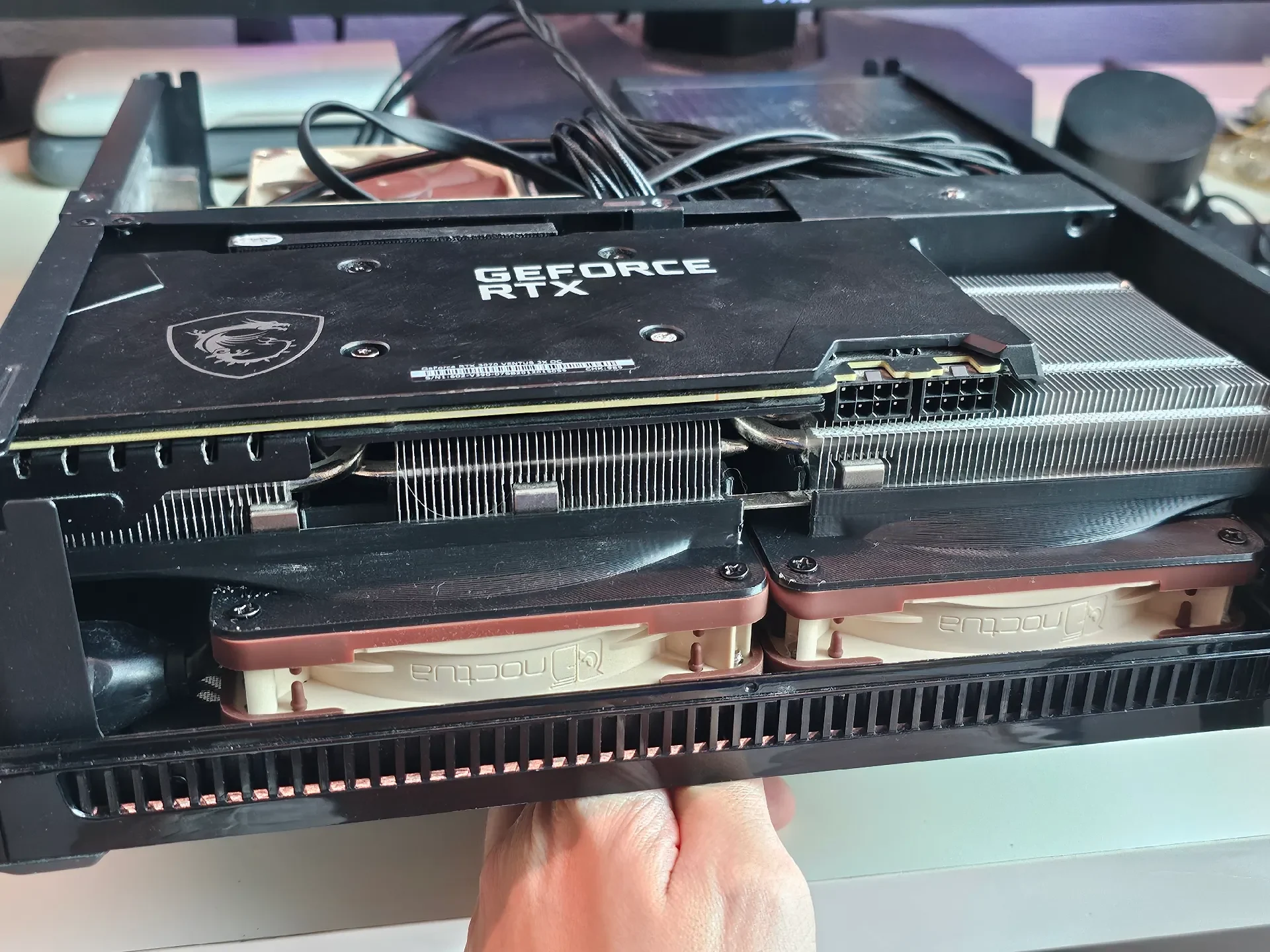

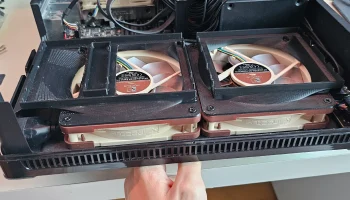

Установите два 120-мм вентилятора по выбору в корпус Node 202 в соответствии с руководством.

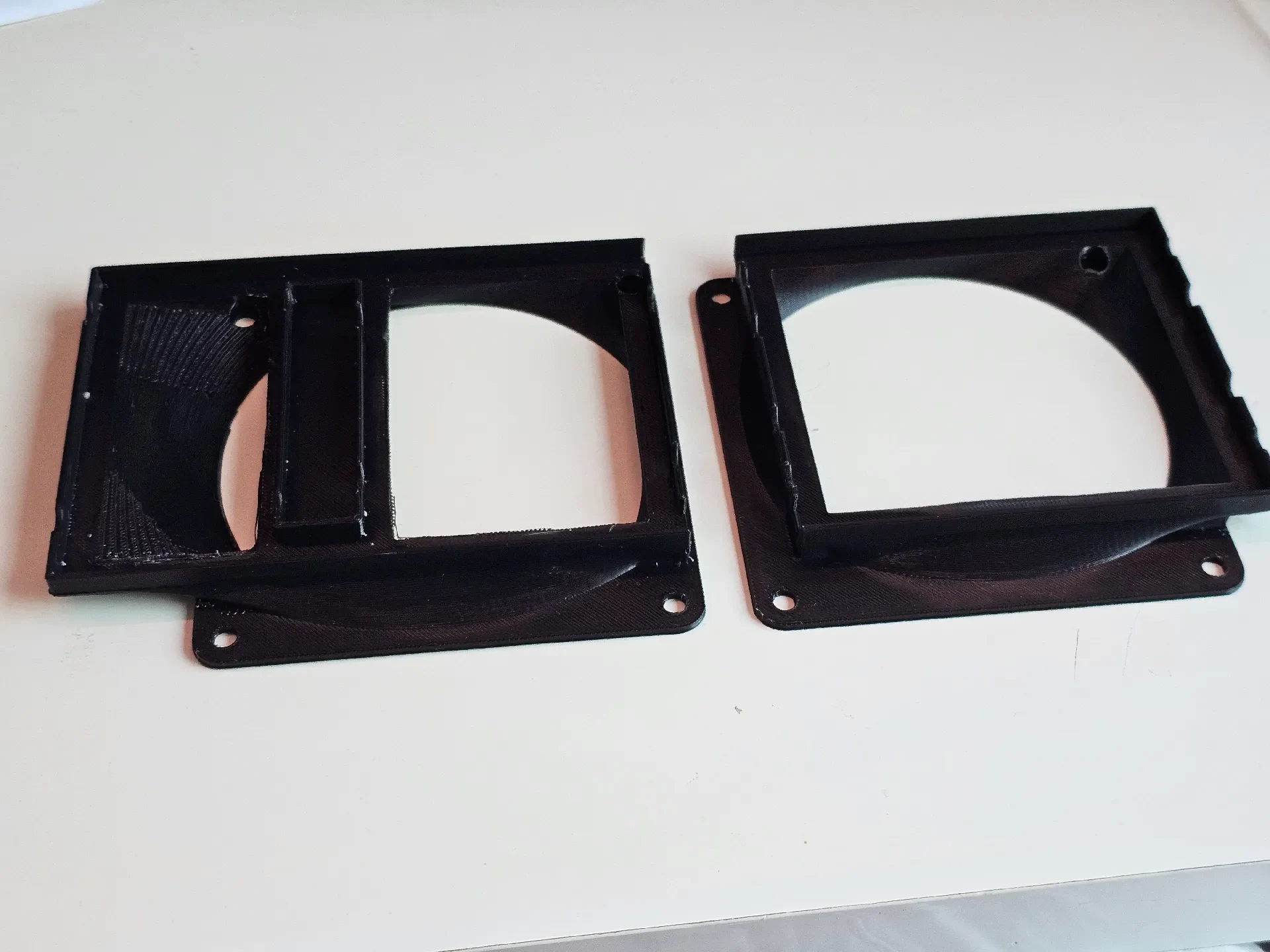

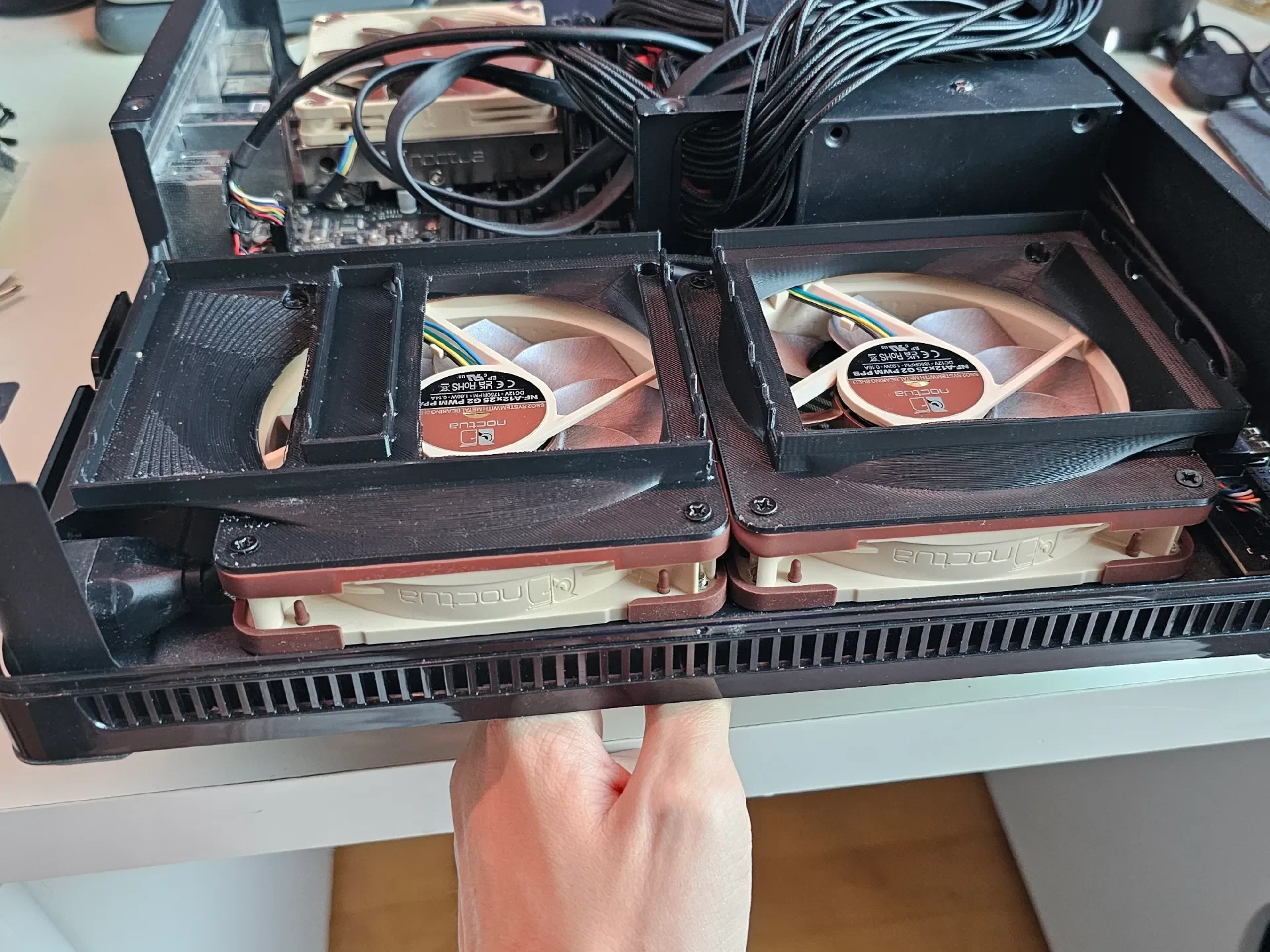

Вкрутите две части адаптера в вентиляторы.

Снимите оригинальные вентиляторы и кожух с Ventus 3X.

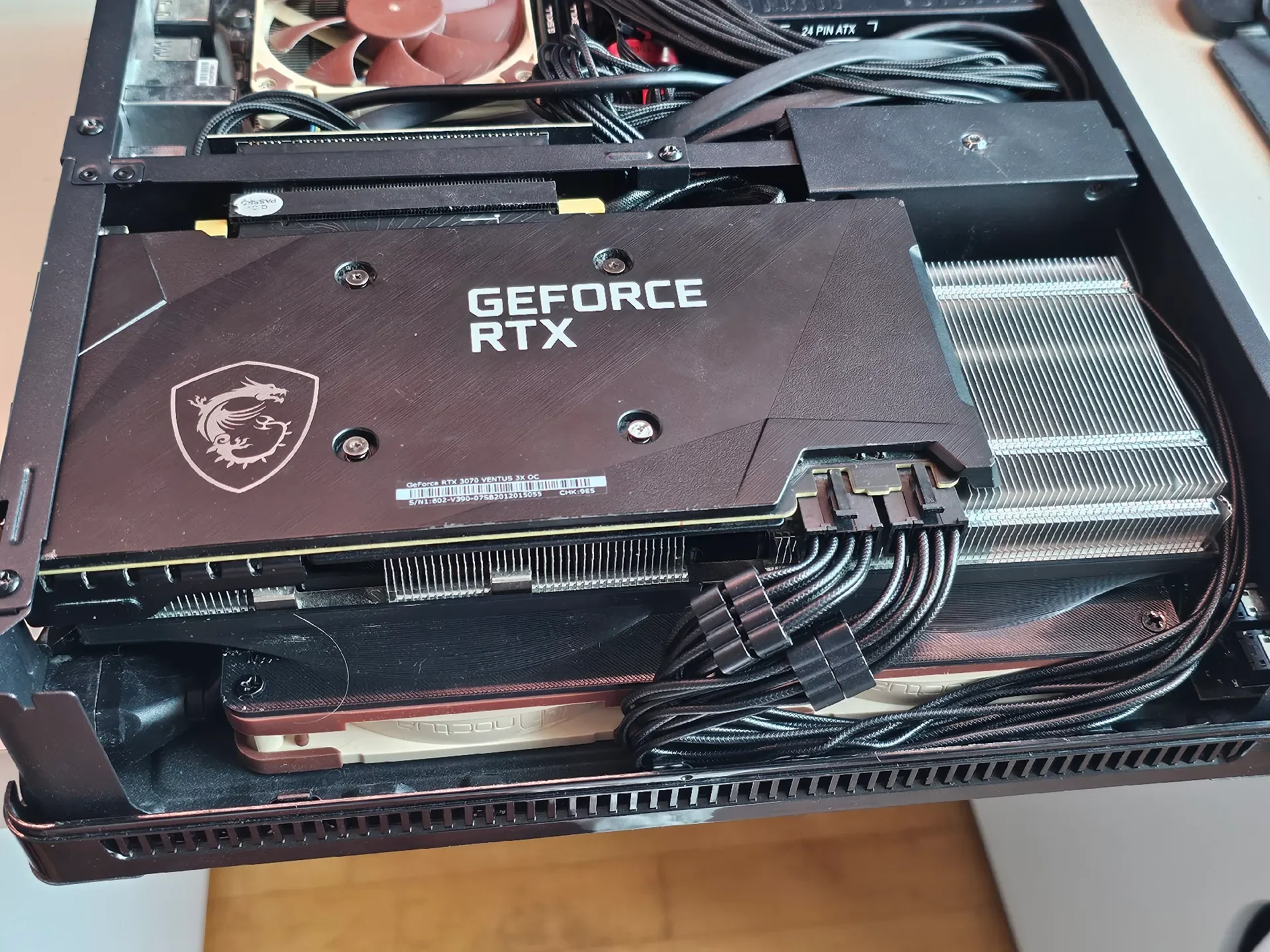

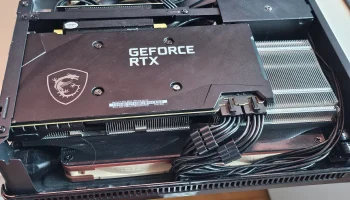

Установите Ventus 3X в корпус Node 202 согласно инструкции.

Подключите вентиляторы к графическому процессору с помощью подходящего адаптера (или просто спаяйте кабели). Я использовал пару следующих: https://www.amazon.de/dp/B075LKL5DH

Используемые настройки печати:

ABS с корпусом (сопло 260°C, парник 100°C, камера ≤50°C)

100% заполнение

Поддержка по умолчанию (не дерево) включена

4 настенные петли

50% скорости по умолчанию (для справки: у меня принтер Creality K1C, поэтому для внешних стен это будет около 100 мм/с, а для внутренних стен — 125 мм/с)

Высота слоя 0,2 мм

У меня были проблемы с печатью этого наклонного дизайна, из-за засоров в перерыве между таймами, поэтому мне пришлось экспериментально найти подходящие для этого настройки.
Поэтому обязательно соблюдайте эти настройки, особенно большое количество заполнения и пониженную скорость печати.
Также следите за тем, чтобы температура в камере не стала слишком высокой. Я рекомендую поддерживать температуру около 40-50 °C, регулируя скорость вращения вентилятора по мере необходимости.

Аналогичную модель я сделал для использования с процессорным кулером в Fractal Design Node 202:
