Salamander Designs Коллекция Chameleon Алюминиевый профил...

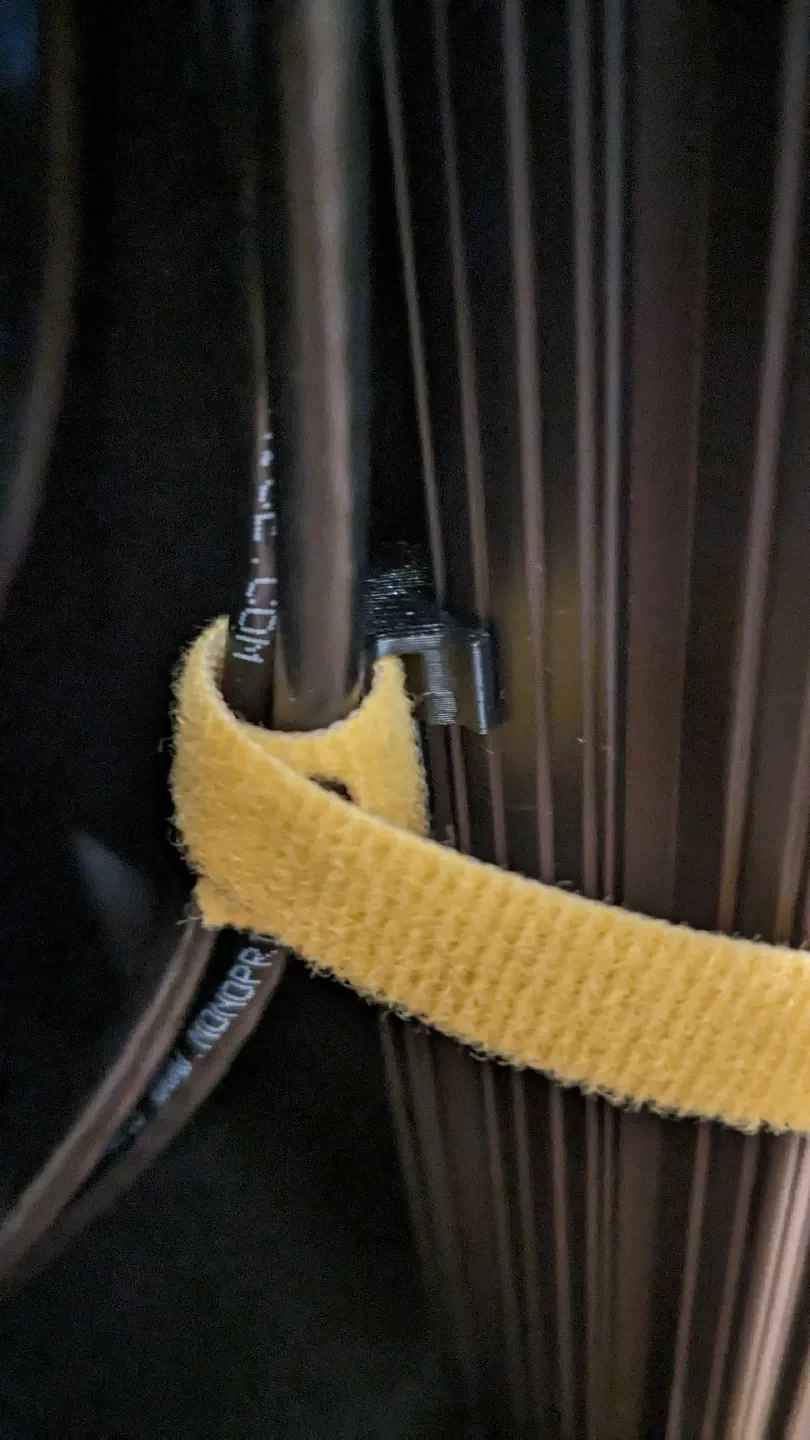

Кажется, что экструзия Salamander Designs имеет дюймовые размеры, так как внешние размеры составляют 1 дюйм и 2 дюйма. Он также похож на 80/20 10-й серии. Однако я обнаружил, что размеры Т-образной направляющей больше, чем у 10-й серии 80/20. Я не уверен, является ли их экструзия изготовленной по индивидуальному заказу или где они ее берут, но мне пришлось отрегулировать размеры этого держателя ремня на липучке, чтобы он мог правильно крепиться.

Я экспортировал две версии держателя. Одна версия исключила последнюю особенность оригинального дизайнера, которая удалила материал с нижней стороны анкера Т-образной направляющей. Второй включал функцию вычитания 0,25 мм. Оба подходят к профилю, но первый плотно прилегает и с трудом скользит по направляющей (полезно для вертикальных элементов), а второй имеет свободную посадку и хорошо скользит по направляющей (полезно, но не для вертикальных элементов рамы). Я решил включить оба варианта на тот случай, если кто-то захочет как фиксированную, так и раздвижную версии.

Чтобы легко отличить две версии, я поставил букву «T» на «Жесткую» версию и «L» на свободную версию в прикрепленном файле 3MF, который включает обе версии в один файл. Если многоцветная печать вам не подходит, просто удалите эту функцию в PrusaSlicer.

Напечатано с заполнением гироида 50%, высотой слоя 0,2 мм, соплом 0,4 мм.

Спасибо оригинальному дизайнеру за предоставление собственного файла Fusion 360! Это сэкономило много времени и избавило от необходимости переделывать деталь в другом программном обеспечении САПР.
