Дюдель Часы
О

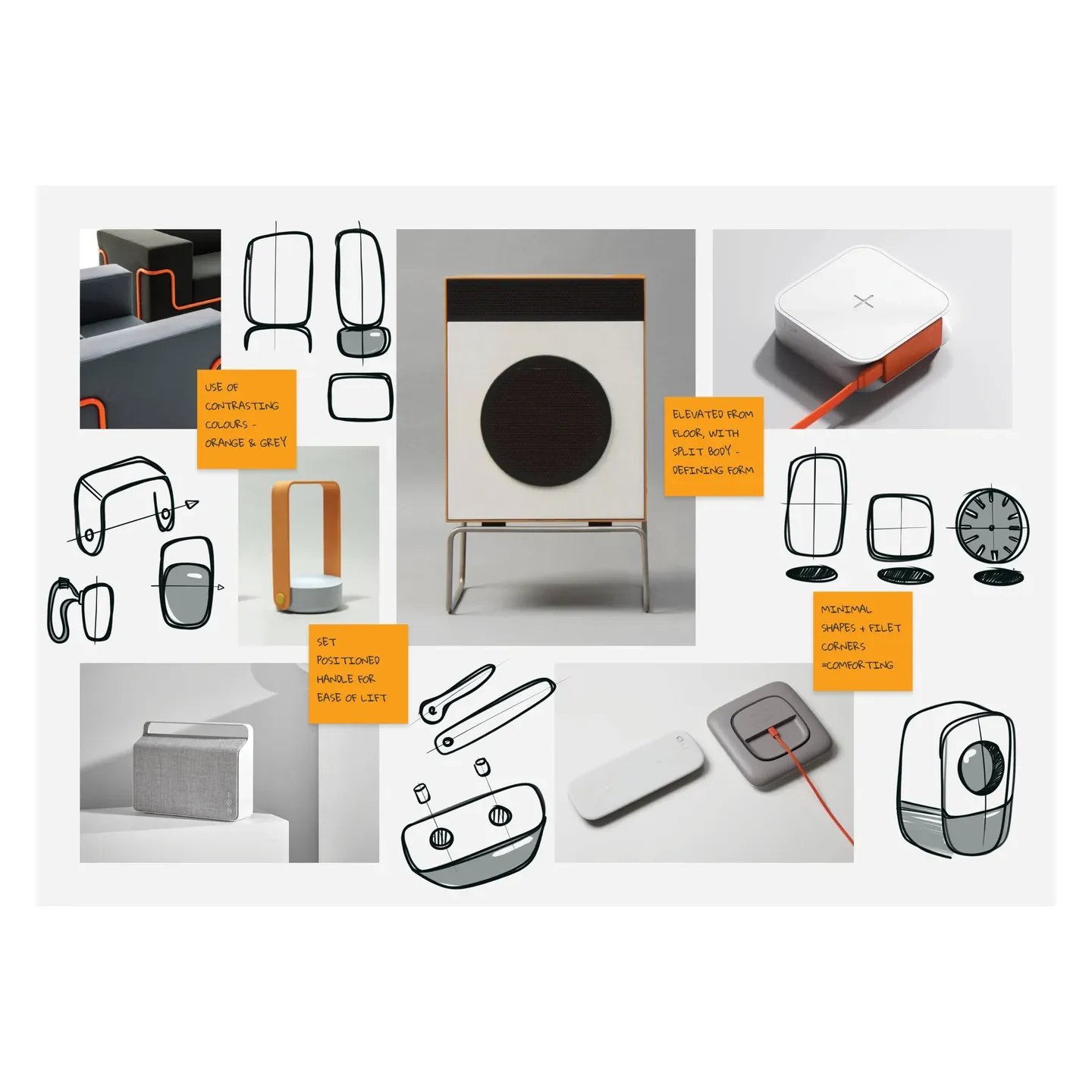

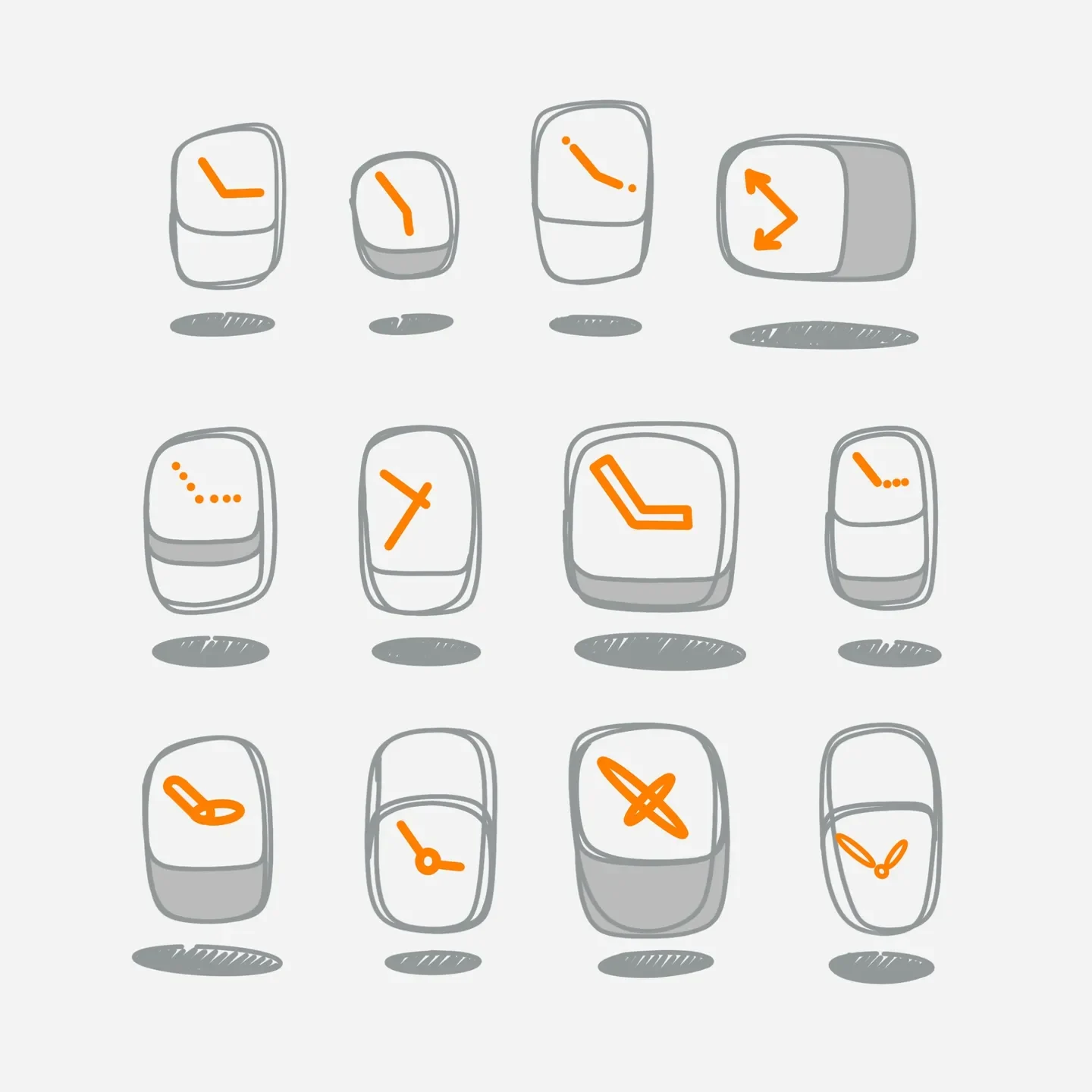

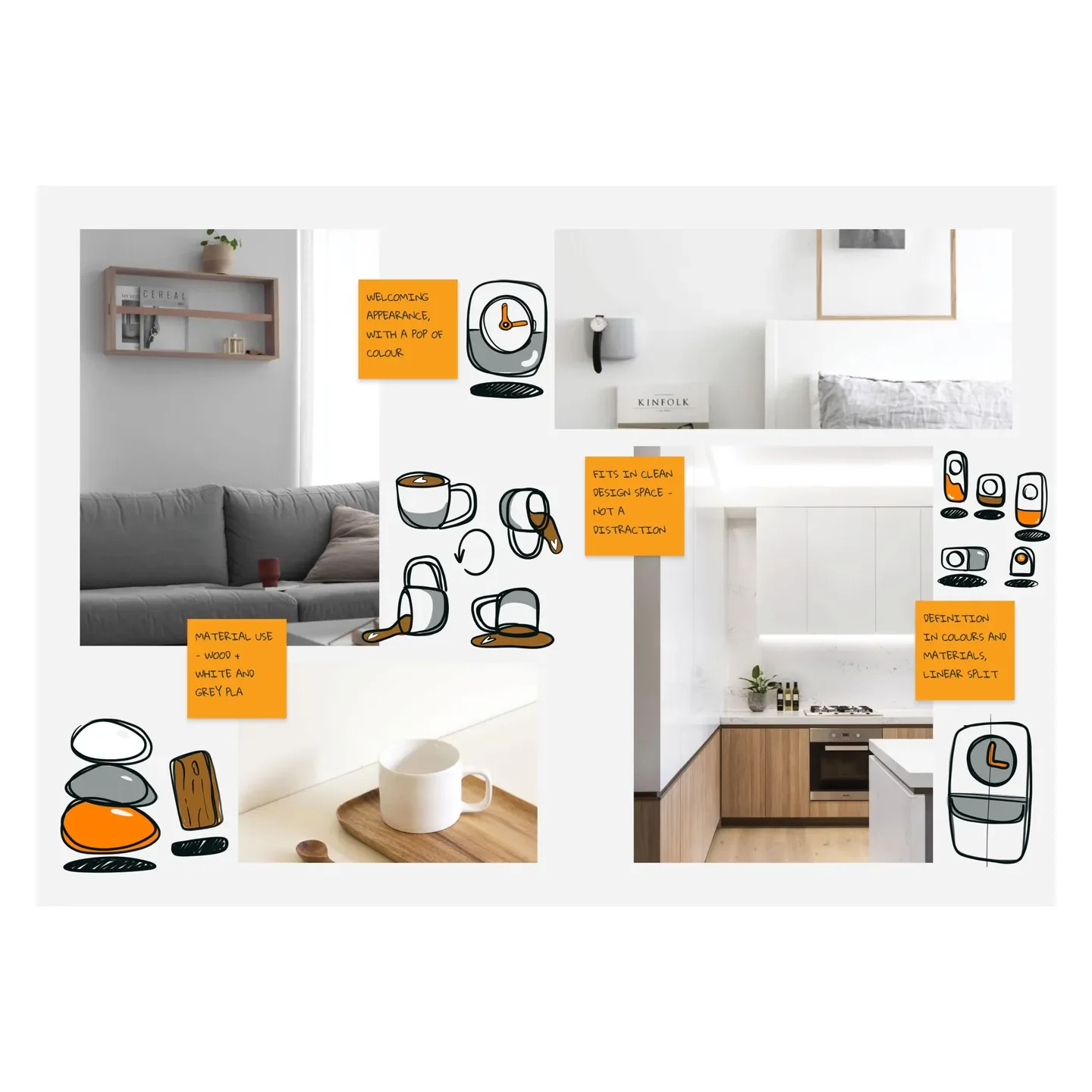

Идея Düdel возникла на основе ночного наброска культового динамика L2 от Braun. Смоделировано в Fusion360 и напечатано на MK3.

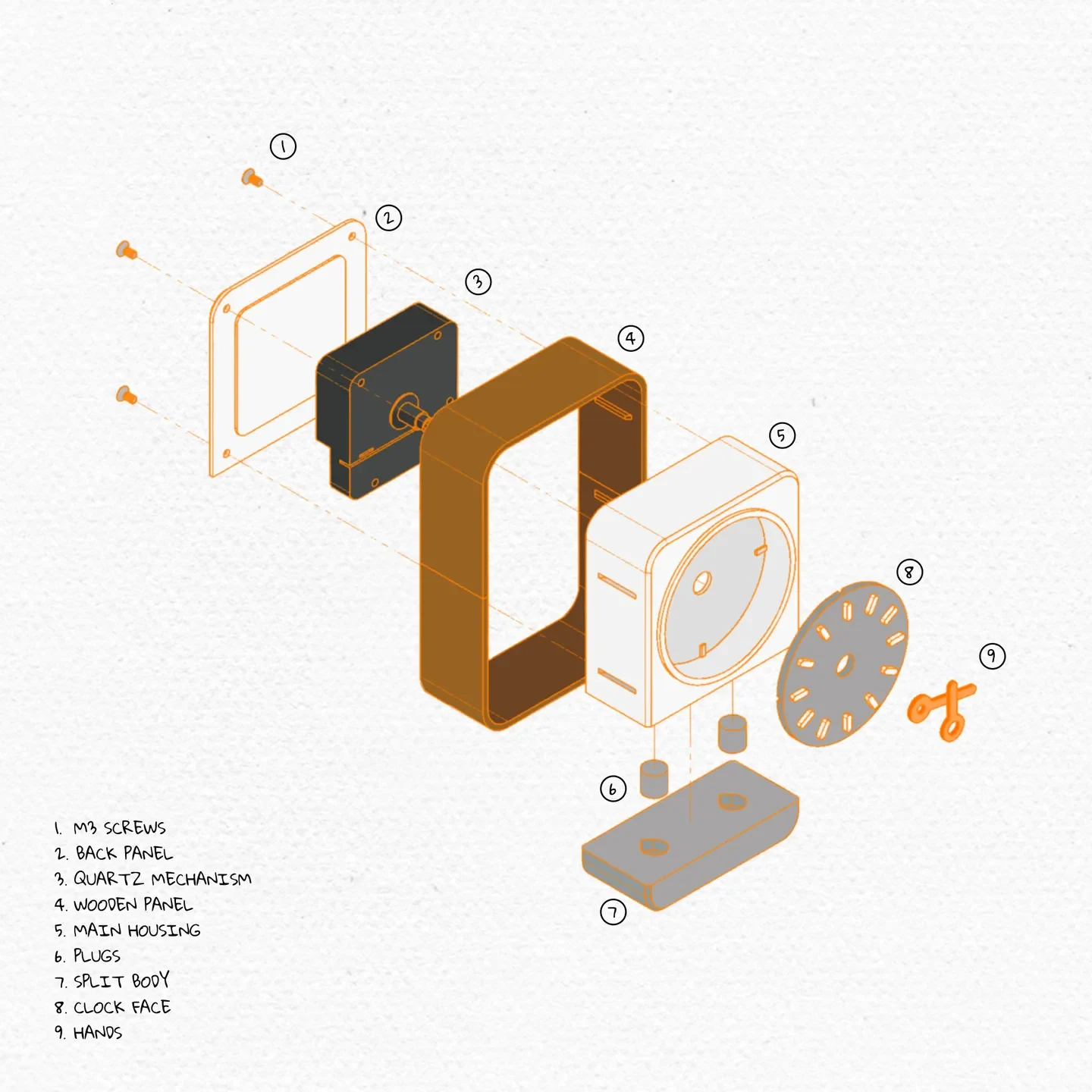

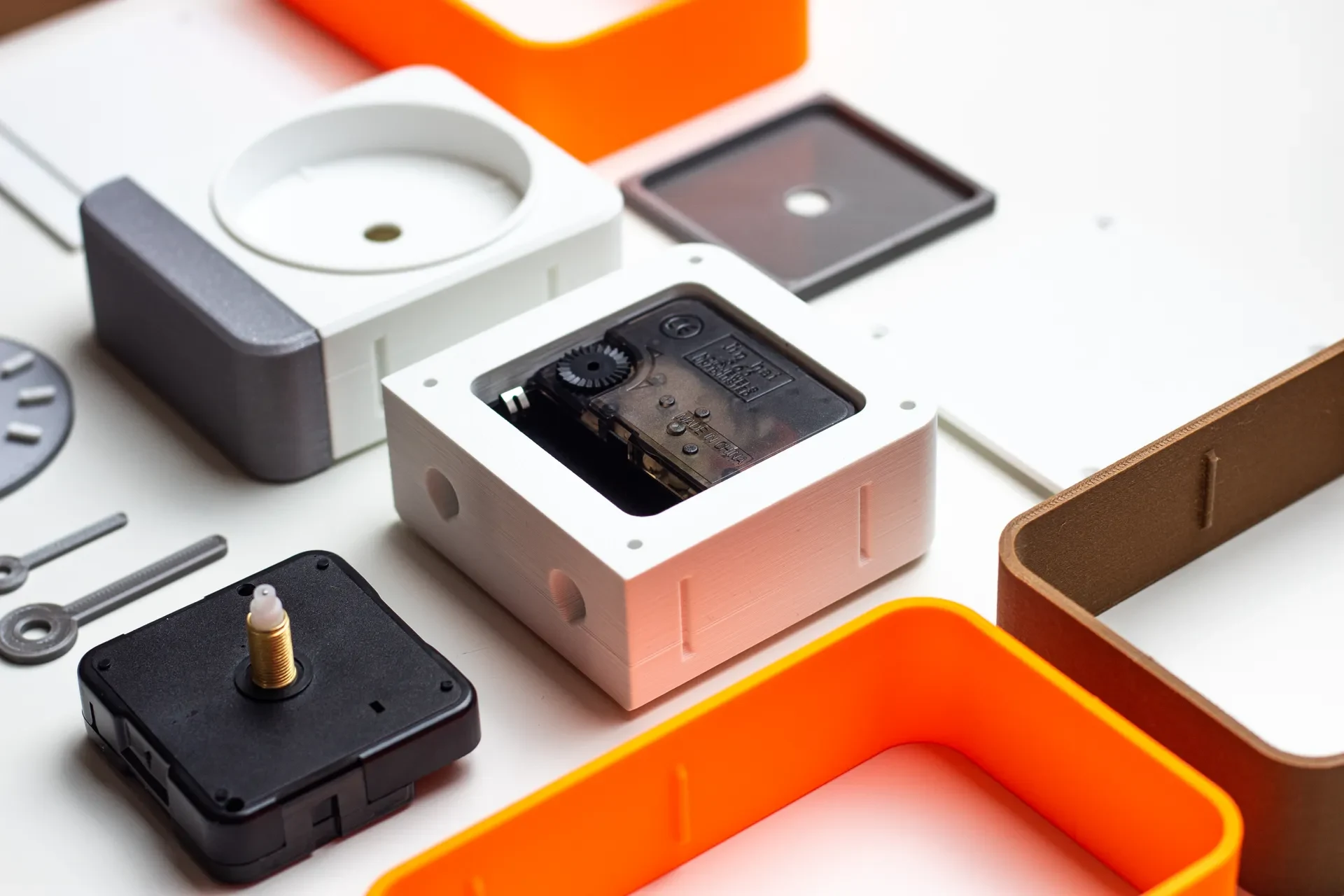

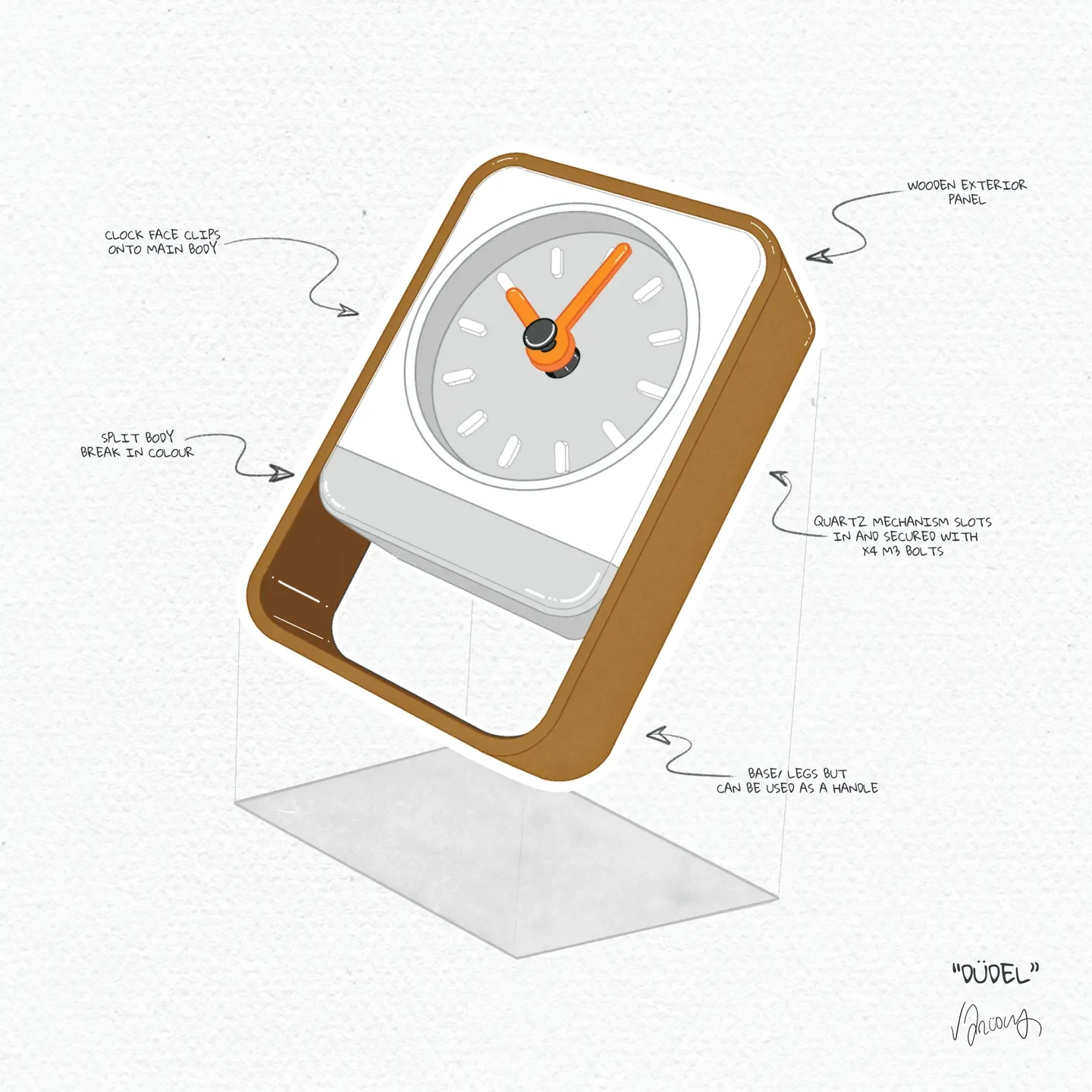

Эта модель также подойдет для Prusa Mini. Использование механизма с размером корпуса 55х55х16мм. Отверстие для часового механизма установлено на 9 мм. Механизм вставляется на место и закрепляется в модели с помощью задней панели болтами Х4 М3. В комплекте идет заглушка для механизма, но вы можете просто смоделировать ее под свой механизм :)
Поскольку некоторые валы механизмов могут отличаться, может потребоваться ремикс, чтобы сделать полость стрелок часов толще, чтобы она соответствовала вашей версии.
Материалы

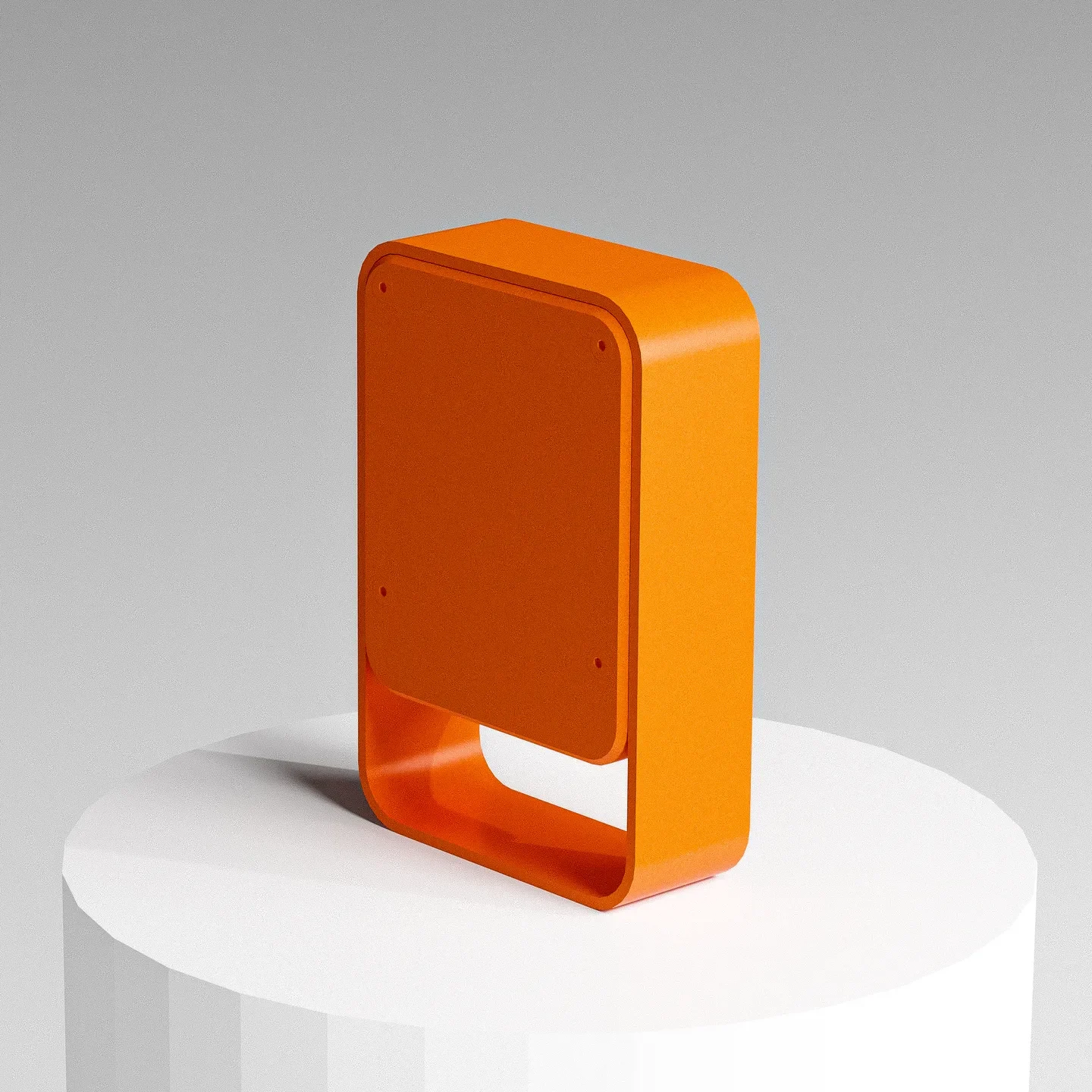

Болты X4 M3 с потайной головкой, необходимые для крепления задней панели к основному корпусу.
Кварцевый механизм (55х55х16мм), предназначенный для этой модели, можно найти здесь:
https://www.amazon.co.uk/Alonea-Movement-Mechanism-Battery-Replacement/dp/B08B8X1FN5/ref=sr_1_5crid=QQHFOO08B9H&dchild= 1&keywords=lock%2Bmechanisms&qid=1624724180&sprefix=lock%2Bmecha%2Caps%2C503&sr=8-5&load-pop-up=1&th=1?&load-pop-up=1&
Разработан с целью использования функции цветной печати в Prusa Slicer.

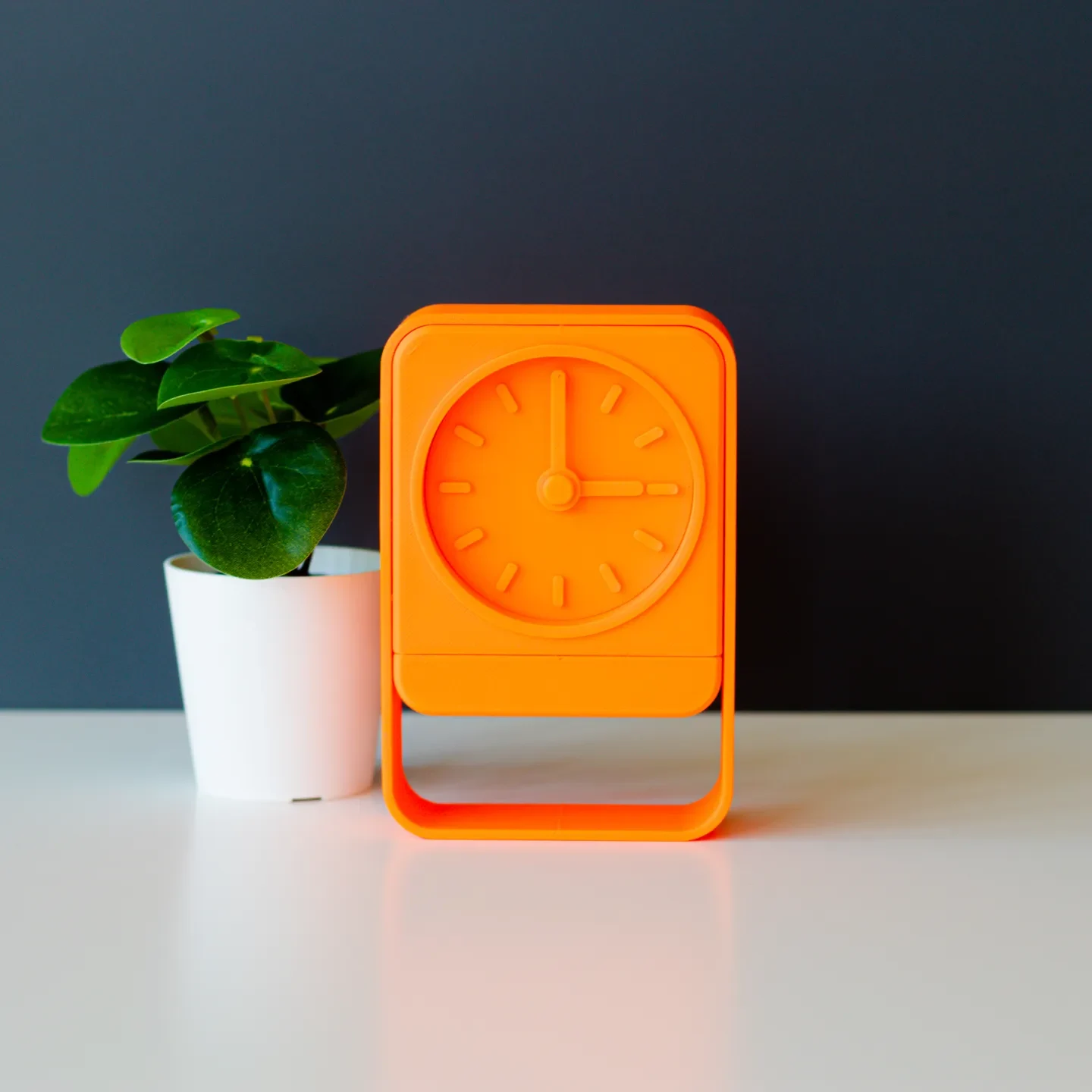

Напечатано Prusament Galaxy Silver и Generic Orange/ Filamentum White/Amolen Wood PLA.
Распечатать инструкции
Рекомендуем печатать большинство компонентов с высотой слоя 0,24-0,3 мм для экономии времени и использовать функцию цветной печати в Prusa Slicer, чтобы иметь возможность создавать циферблат с заменой цвета.
Внешняя панель была напечатана с помощью Woodfill PLA с галочкой в настройках «избегать пересечения периметров», что поможет решить проблемы с натяжкой.
Все положения швов установлены назад.
Обновить
Файлы были обновлены, чтобы соответствовать механизму, указанному выше. Спасибо за ваше терпение, позволившее мне отредактировать файлы для подгонки. Если вы обнаружите какие-либо проблемы, отправьте мне сообщение, в противном случае — удачной печати!
