Современные настольные часы середины века......

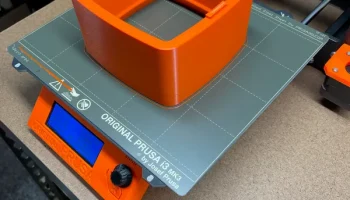

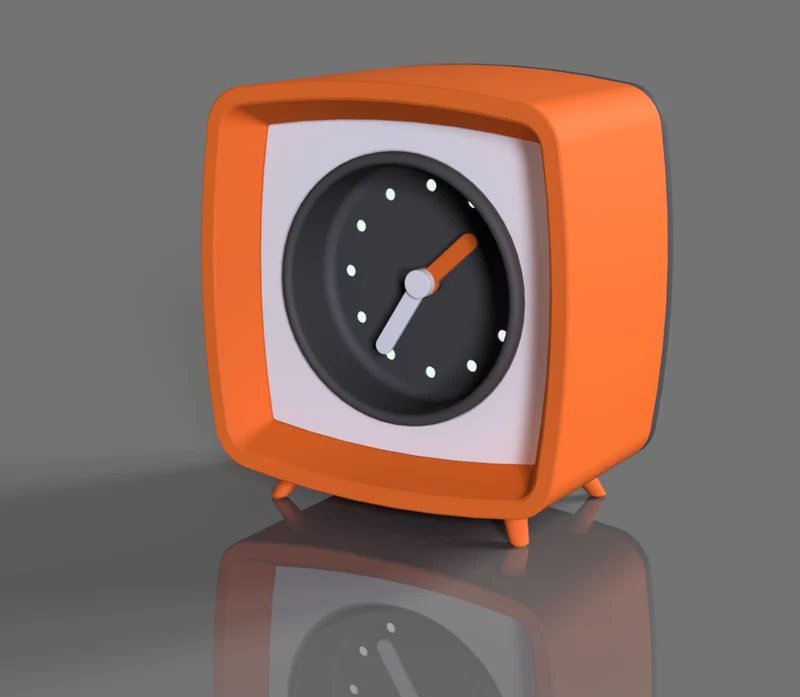

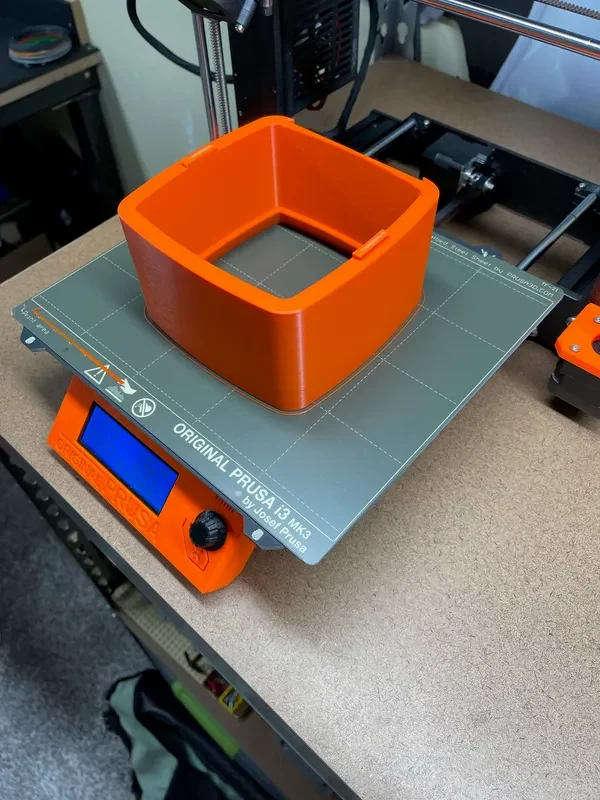

Я разработал эти часы в Fusion360, вдохновившись классическими предметами современной мебели середины века. Это простая печать, она содержит множество настраиваемых элементов, отлично смотрится в любом пространстве, является отличным подарком, не требует никакого оборудования и поддержек. Механизм от Amazon, но подойдет практически любой механизм с батарейным питанием со штифтом менее 8 мм и длиной около 20 мм. Я приложил скриншот пред��ета, чтобы вы могли найти то же самое или похожее. Обычно я печатаю все в 3D Fuel Pro PLA со стандартными настройками PrusaSlicer и высотой слоя 0,3 мм. Входящие в комплект файлы .gcode очень хорошо печатаются на принтерах Prusa MK3S, поэтому я бы рекомендовал использовать их, если это возможно.

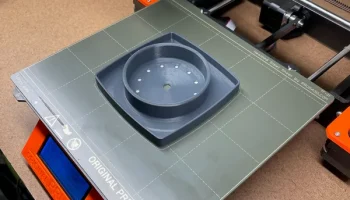

С помощью прилагаемых файлов .gcode я указал, где происходят изменения цвета компонента Face. Это изменение цвета прида��т циферблату и индикаторам часов другой цвет, поэтому я считаю, что это необходимая часть процесса.

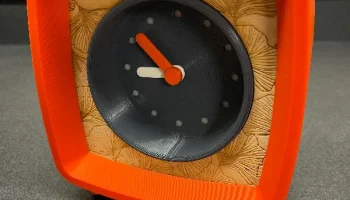

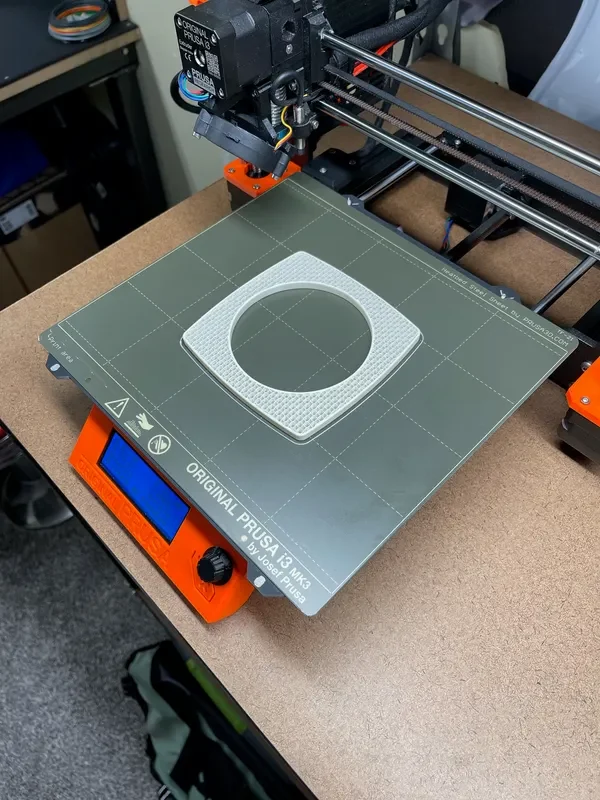

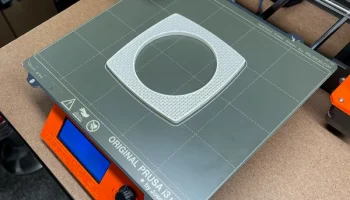

Компонент Trim Plate легко настраивается. Я бы посоветовал вам поэкспериментировать с различными образцами заполнения для верхних/нижних слоев или попробовать разные шаблоны заполнения без верхних/нижних слоев. Я включил некоторые из них, которые, по моему мнению, будут выглядеть аккуратно, но проявите к ним творческий подход! Я также включил файл для вырезания .dxf, если у вас есть доступ к лазерному резаку или фрезерному станку с ЧПУ для изготовления обрезных пластин из разных материалов толщиной 0,25 дюйма. Если ваш материал тоньше, вам, возможно, придется распечатать прокладку, используя прилагаемый .stl для обрезной пластины и масштабируя высоту Z, чтобы компенсировать разницу в толщине материала. Я пробовал вырезанную/протравленную фанеру, и она действительно выделяется на фоне напечатанных деталей!
Если вы обнаружите, что минутная и часовая стрелки слишком тугие или свободные, просто отрегулируйте масштаб в слайсере, чтобы компенсировать различия.
Обычно я проектирую в имперских размерах. Если какая-то деталь слишком мала, измените масштаб этой детали до 2540 %, и она будет правильной.

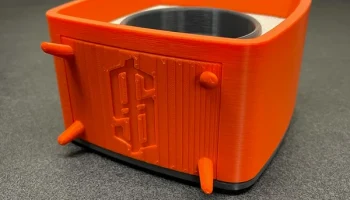

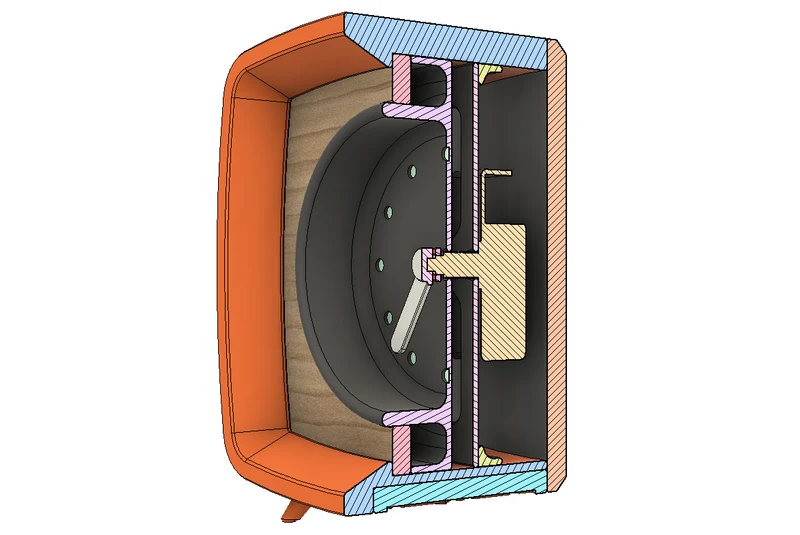

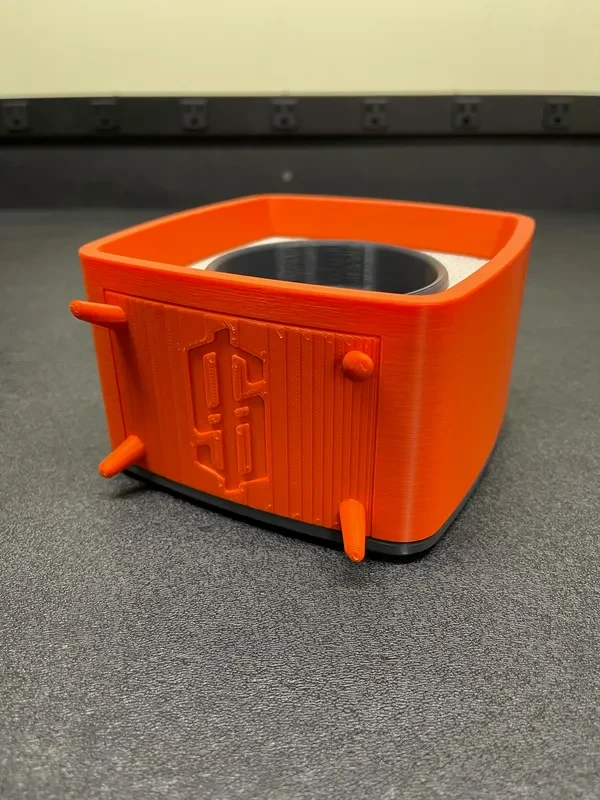

Сборку начните с корпуса лицевой стороной вниз и вставьте декоративную пластину и лицевую панель. Затем прикрепите механизм к держателю механизма, как показано на фотографиях. Вставьте собранный держатель механизма в корпус. Установите минутную и часовую стрелки так, чтобы вы могли одной рукой нажимать на механизм, а другой устанавливать стрелки. В инструкции рекомендуется установить обе стрелки на 12 часов и оттуда выставлять время. Теперь установите заднюю прокладку, как показано на фотографиях, и основание в корпус. Задняя часть надевается на детали корпуса «ласточкин хвост» и скользит вниз, чтобы зафиксироваться на месте. Если необходимо отрегулировать время или заменить батарею, просто снимите заднюю часть и выполните техническое обслуживание.

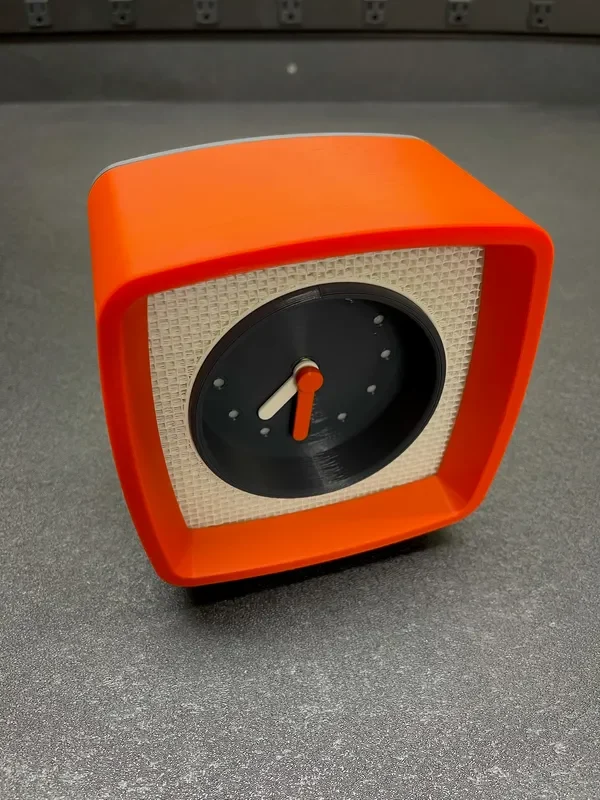

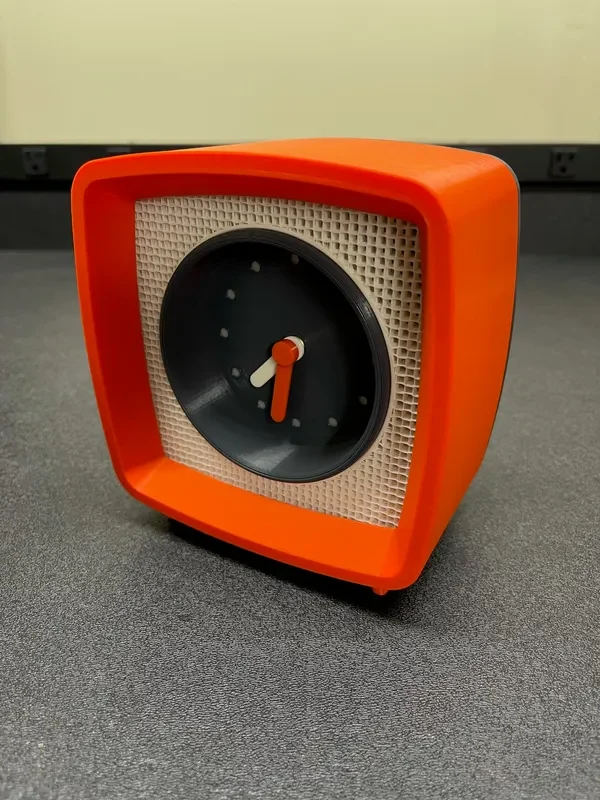

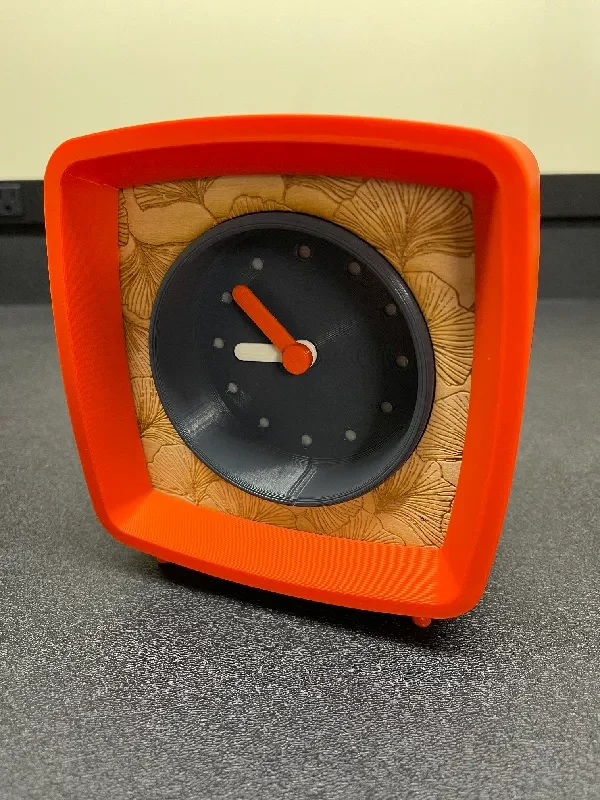

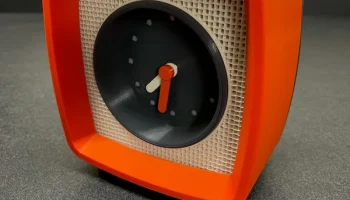

Часы на фотографиях были напечатаны с использованием 3D Fuel Autumn Orange, Charcoal Grey и Bone White Pro PLA. Я также использовал PLA Duramic Glow In The Dark для первого цвета на лице.
