Проект Aeolus: ветряная турбина с вертикальной осью......

Примечание. Если у вас есть вопросы по дизайну продукта, посетите https://www.kickstart-design.com. Компания Kickstart Design LLC, расположенная в Милуоки, штат Висконсин, — это компания по разработке продуктов, которой я совладельцем/управляю. Мы предлагаем широкий спектр услуг, которые помогают производителям превращать свои проекты в производственные продукты.

Вы также можете посетить мой блог @ https://www.kickstart-design.com/blog.

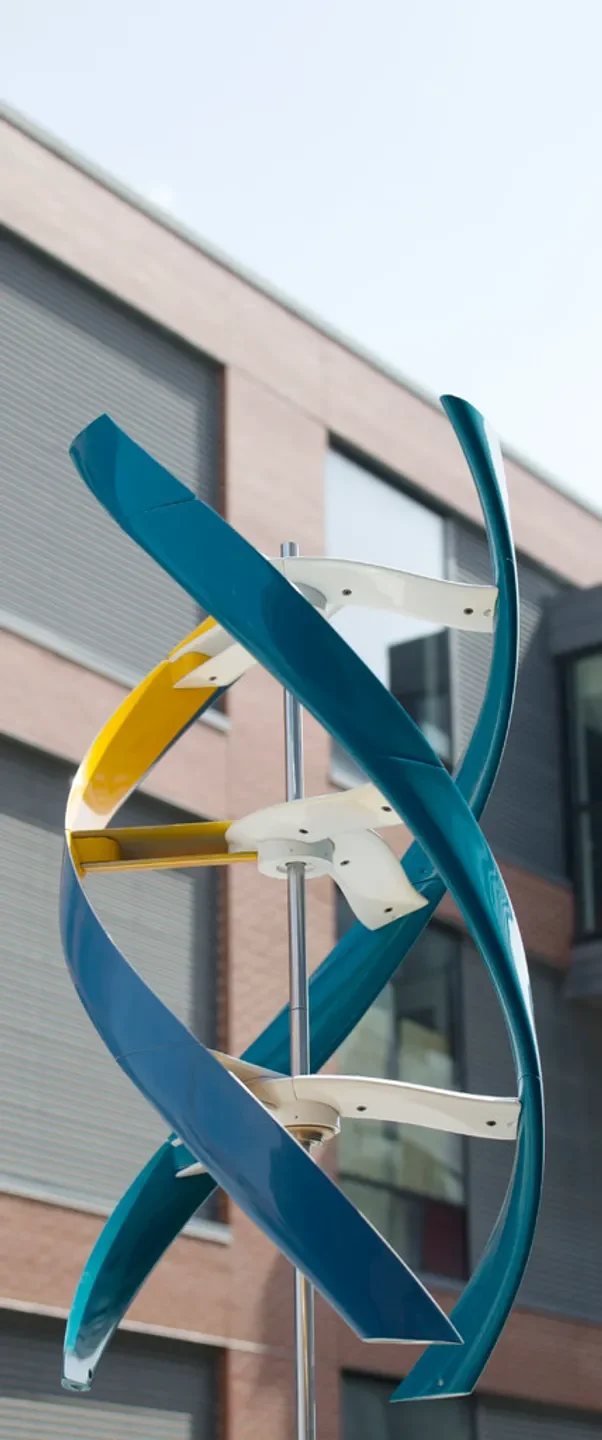

Это первая версия ��оей ветряной турбины с вертикальной осью. (V.A.W.T.) Я стал называть проект VAWT Эол в честь греческого бога ветра. Цель этого проекта — не только уменьшить выбросы углекислого газа, но и сделать это эстетически приятным способом. Я убежден, что чистой функциональности недостаточно, чтобы убедить людей перейти на чистые источники энергии. Когда функциональность сочетается с красотой, вращающийся кусочек пластика может переда��ь как чистую энергию, так и воображение тех, кто на него смотрит.

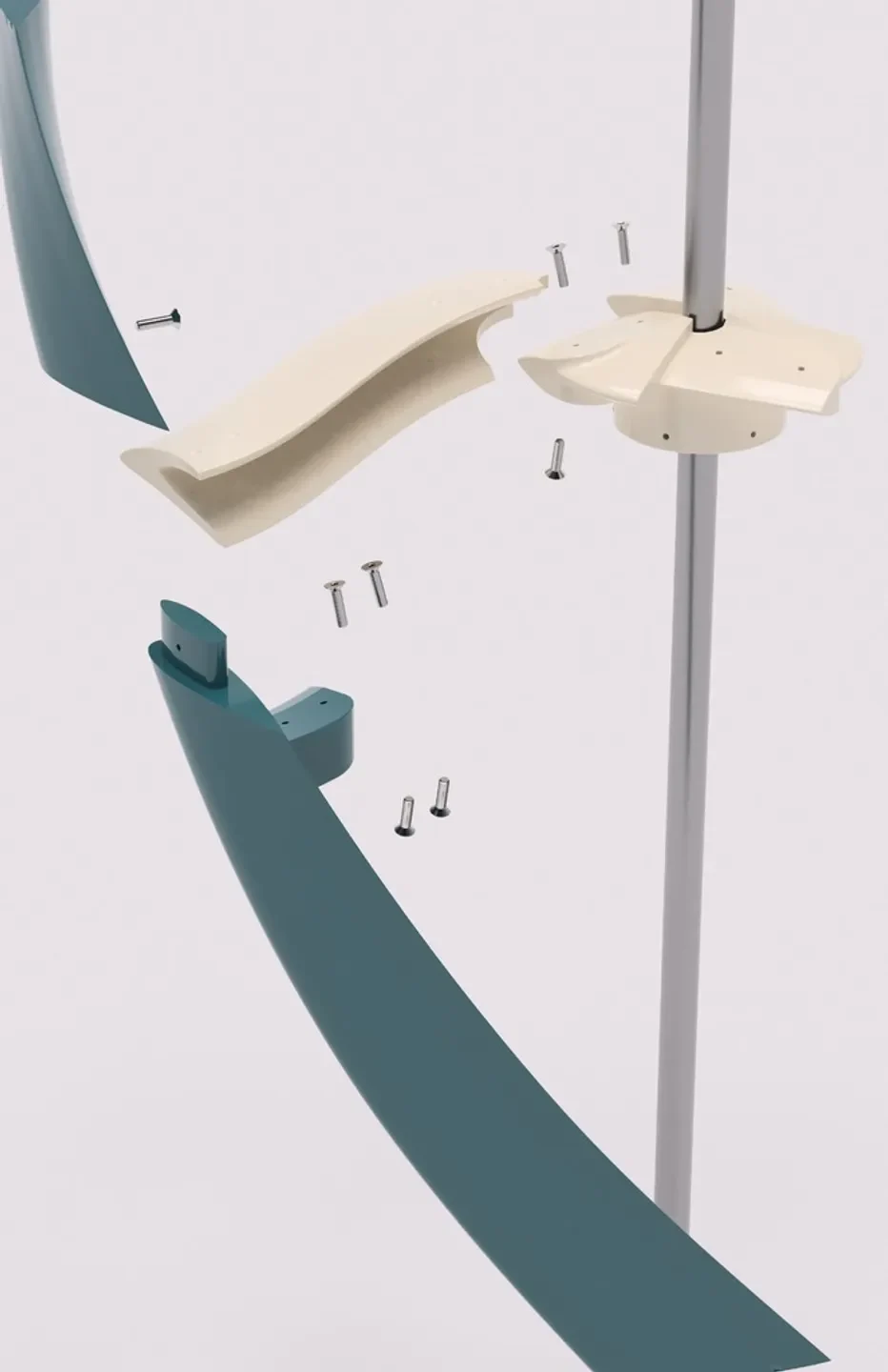

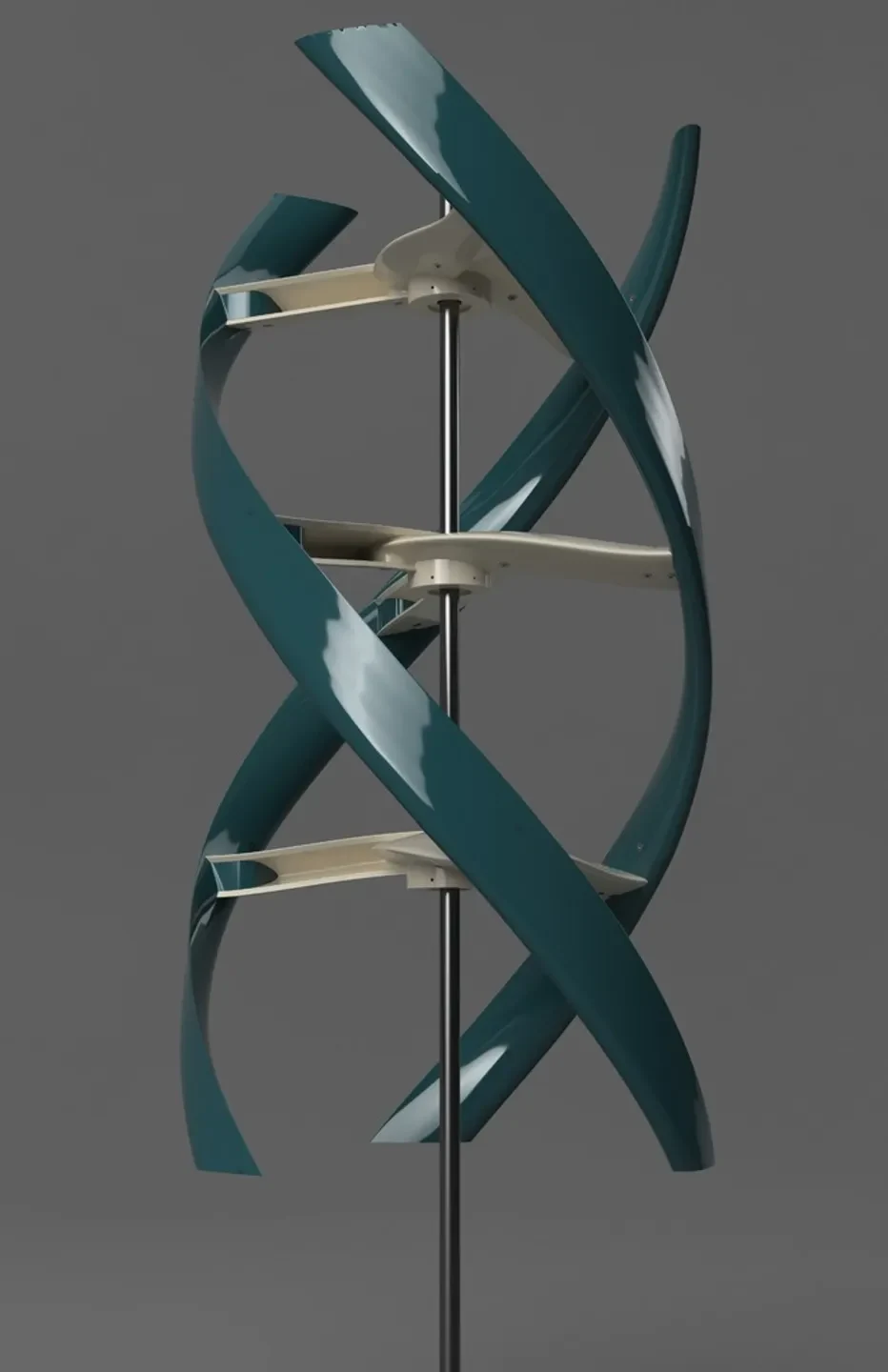

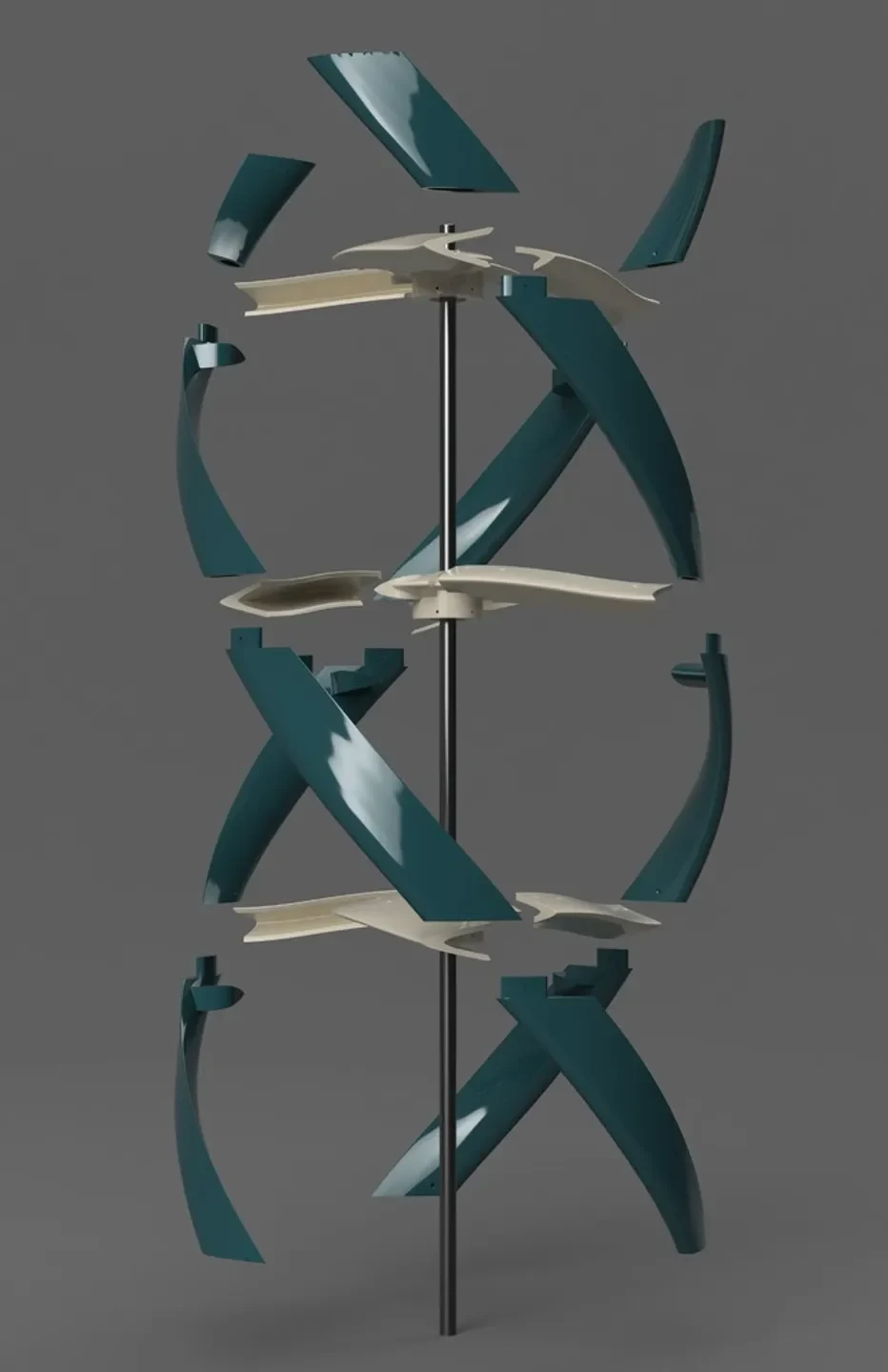

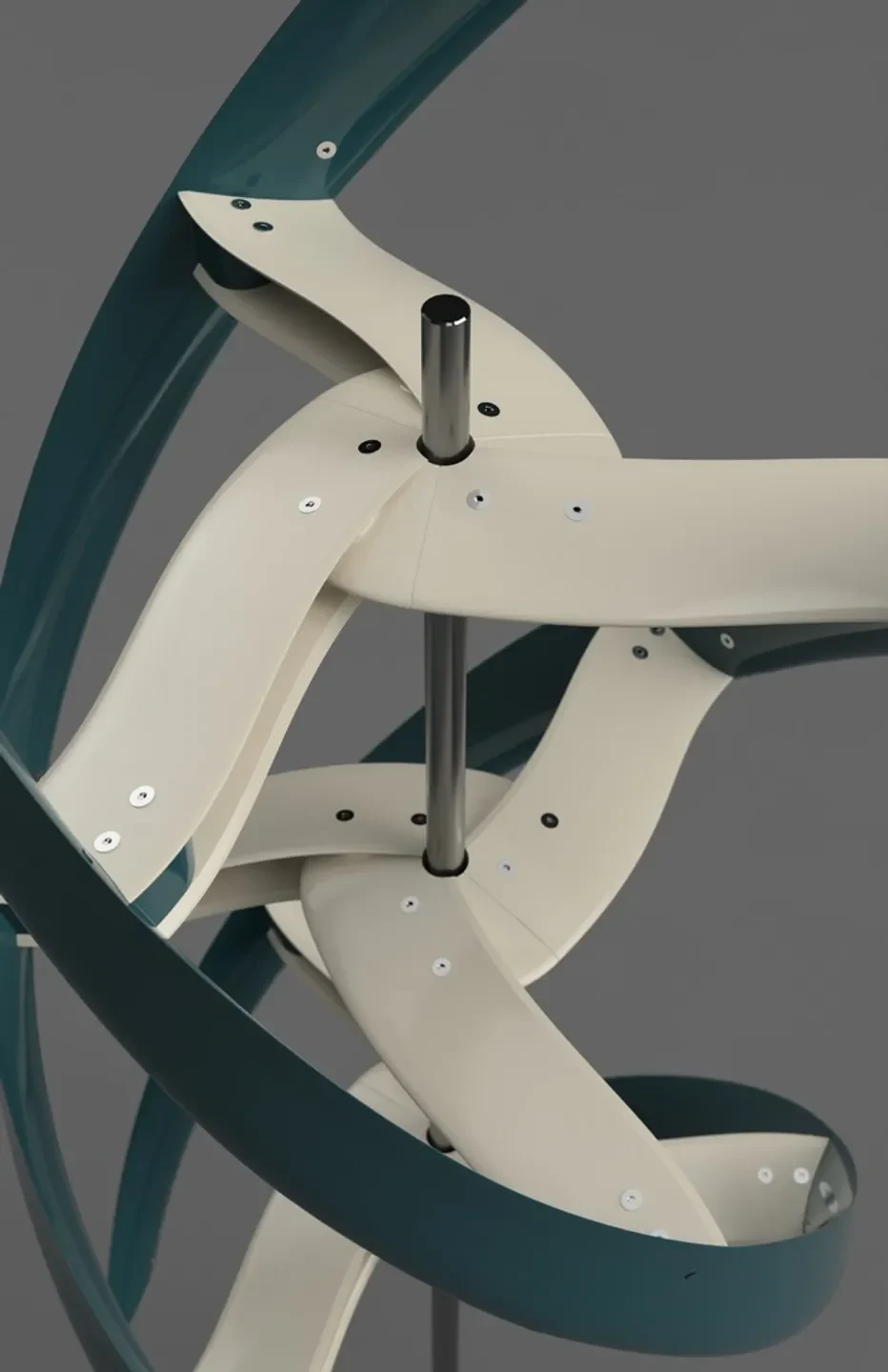

Этот VAWT состоит из четырех частей, которые легко распечатать на 3D-принтере. Его модульная конструкция дает два преимущества. Возможность печати отдельных деталей означает, что она более доступна для принтеров с меньшим объемом сборки. Кроме того, турбину можно устанавливать на любую высоту без ущерба для ее структурной целостности. По сути, эта турбина состоит из двух типов вертикальных ветряных турбин. Винтовая турбина Дарье и ветряная турбина Савониуса.

Пожалуйста, не стесняйтесь задавать как можно больше вопросов! Даже если это звучит как глупый вопрос! Я, конечно, многому учусь, размышляя о процессе или объясняя, почему я разработал что-то определенным образом.

Настройки печати

Бренд принтера: Creality

Принтер: CR-10

Плоты: Нет

Поддерживает: Да

Разрешение: 0,2 мм

Заполнение: 15%

Примечания:

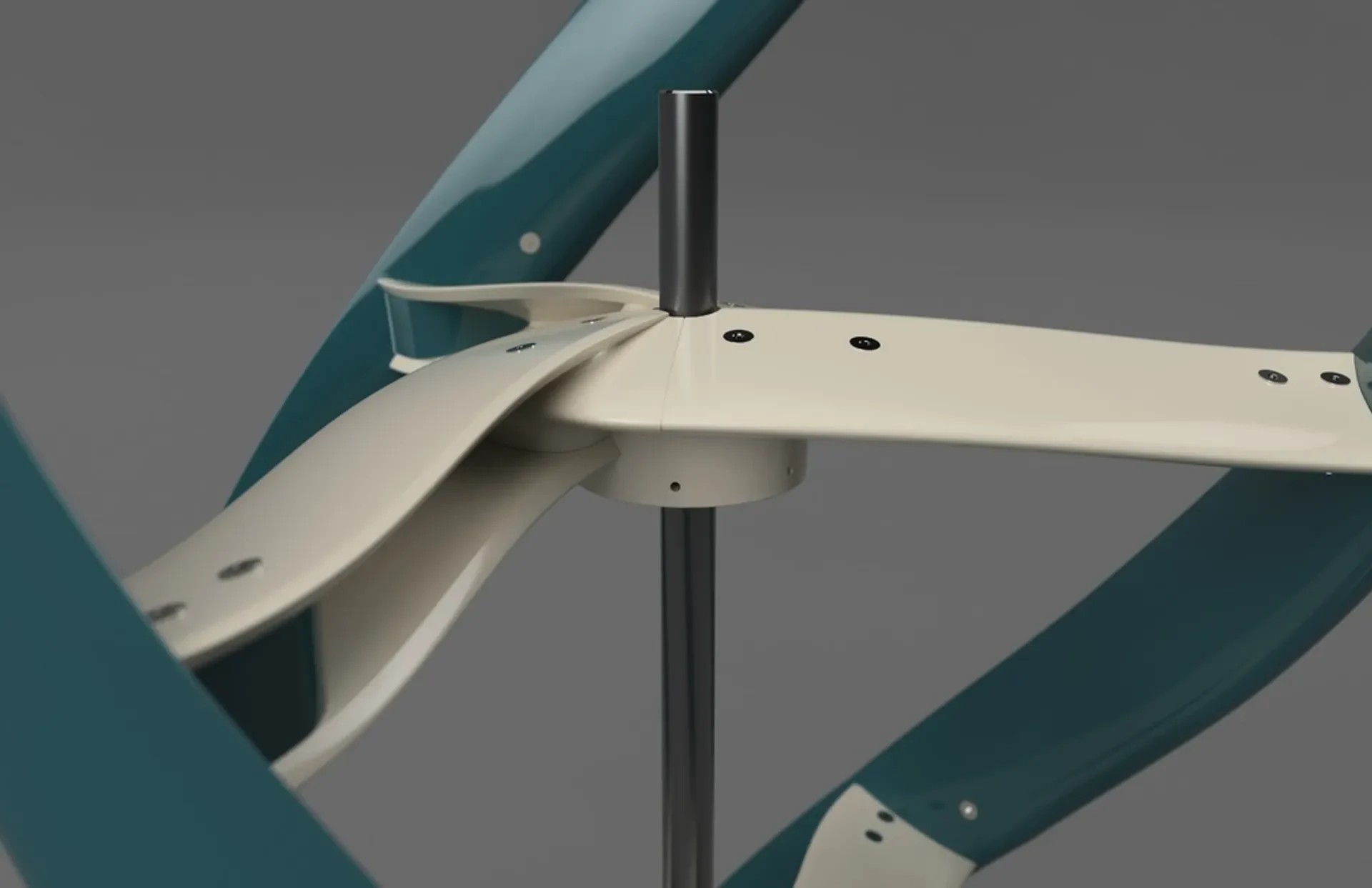

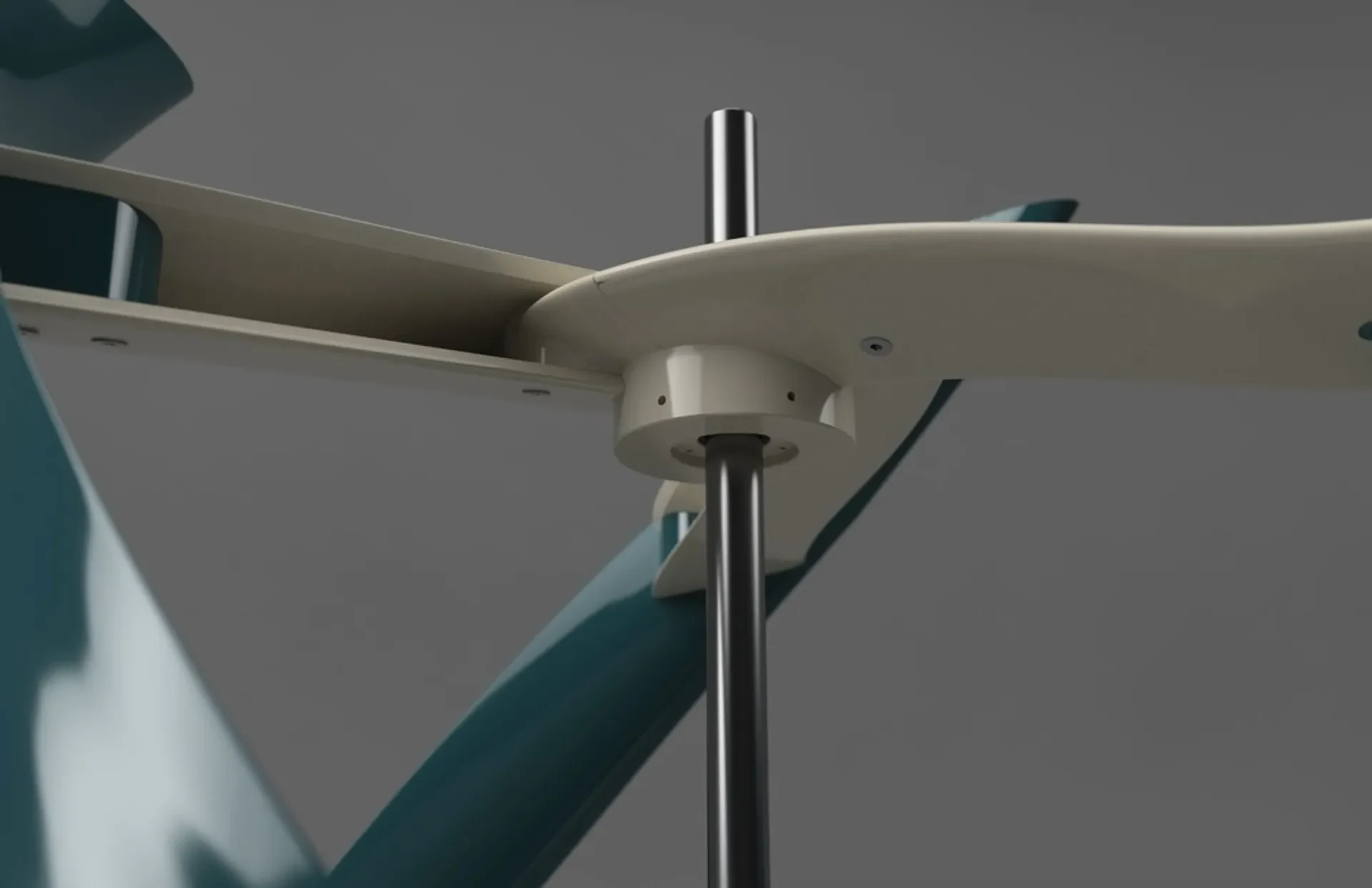

Я уже учел допуск в этой модели, но вам, возможно, придется настроить его в зависимости от вашего принтера. Центральная часть рассчитана на упорный подшипник размером 12 x 26 x 9 мм (https://www.amazon.com/gp/product/B002BBH8TW/ref=oh_aui_detailpage_o02_s03?ie=UTF8&psc=1), а отверстия для винтов рассчитаны на винты с потайной головкой m3 длиной 12 мм. Я использовал линейные стержни диаметром 12 мм (https://www.amazon.com/gp/product/B002BBJ0CA/ref=oh_aui_detailpage_o06_s00?ie=UTF8&psc=1), которые скреплены зажимными кольцами диаметром 12 мм ( https://www.amazon.com/gp/product/B0020800IC/ref=oh_aui_detailpage_o08_s00?ie=UTF8&psc=1). Эти зажимные кольца также удерживают упорные подшипники.

Пост-печать

В каждом отверстии лопастного компонента и центрального компонента необходимо нарезать метчик м3 (если вы не используете винты разного размера). Я бы также рекомендовал отшлифовать лопасти, чтобы улучшить их аэродинамику.

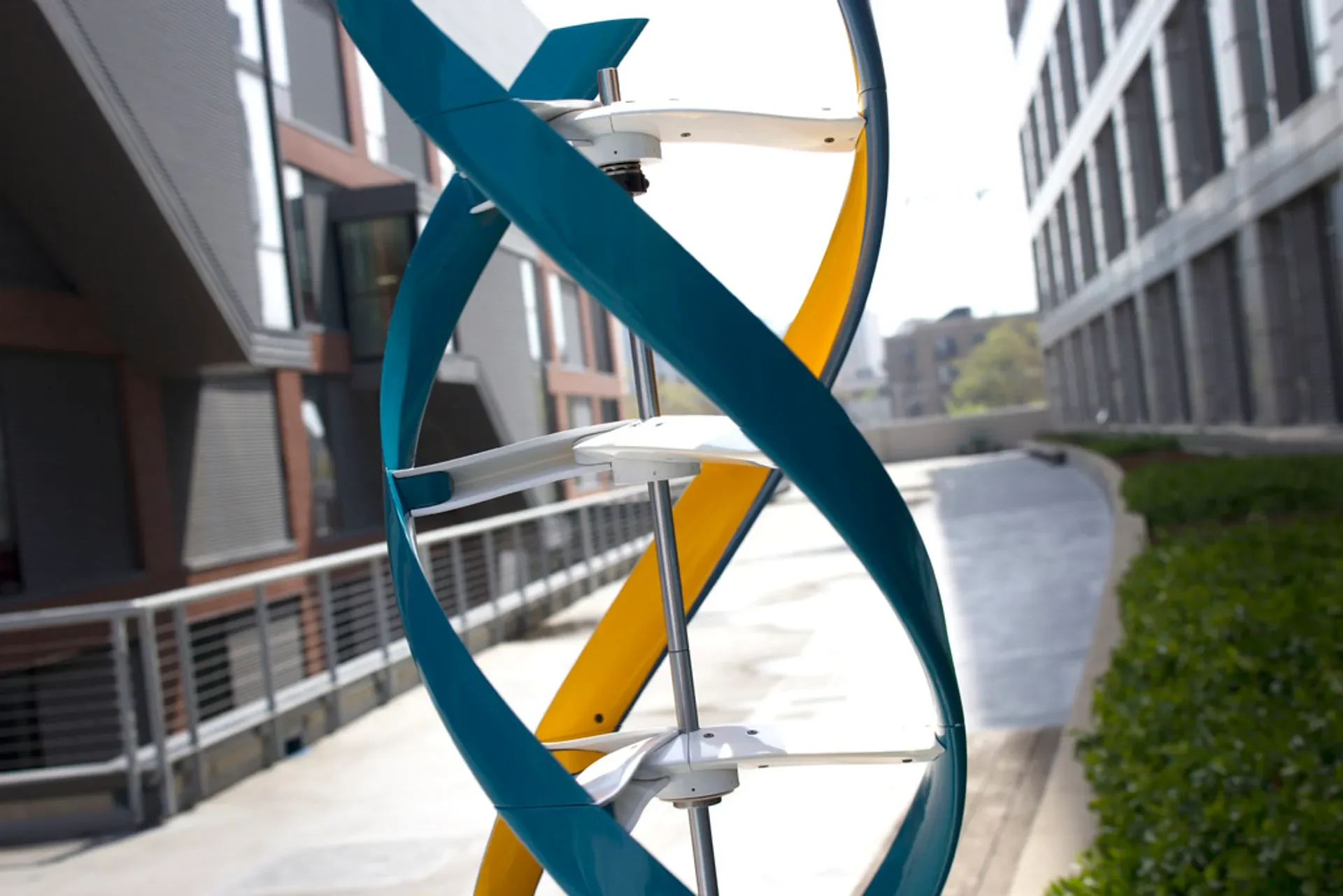

Для этой работы я много экспериментировал с методами постпечатной обработки. Я сделал это, чтобы улучшить форму и функцию VAWT. Форма из функции и функция из формы — основная тема моей работы. Для получения результата, показанного на фотографиях, я сначала использовал аэрозольную грунтовку, чтобы сгладить слои 3D-печати. Затем я покрасил его аэрозольной краской Montana Gold. (Montana Gold — это марка аэрозольной краски. Золото — это не ��вет, просто почему-то его так называют. У него множество красивых цветов.) Затем я покрыл ее прозрачным глянцевым лаком Montana. (Я всегда рекомендую использовать одну и ту же марку прозрачного покрытия и аэрозольной краски. Различные марки иногда вступают в химическую реакцию друг с другом, что может привести к образованию пузырьков в прозрачном покрытии.) И, наконец, я использовал стандартную автомобильную полироль для прозрачного покрытия, чтобы придать ему зеркальный вид. (Я также выполнял влажную шлифовку между каждым этапом, начиная с зернистости 600 для грунтовки-наполнителя и заканчивая зернистостью 1500 перед использованием прозрачного полироля). Это отнимает много времени, но специальных ресурсов не требуется. Я был поражен профессиональным качеством отделки, несмотря на то, что использовал только аэрозольную краску! Меня очень увлекает постобработка 3D-отпечатков.

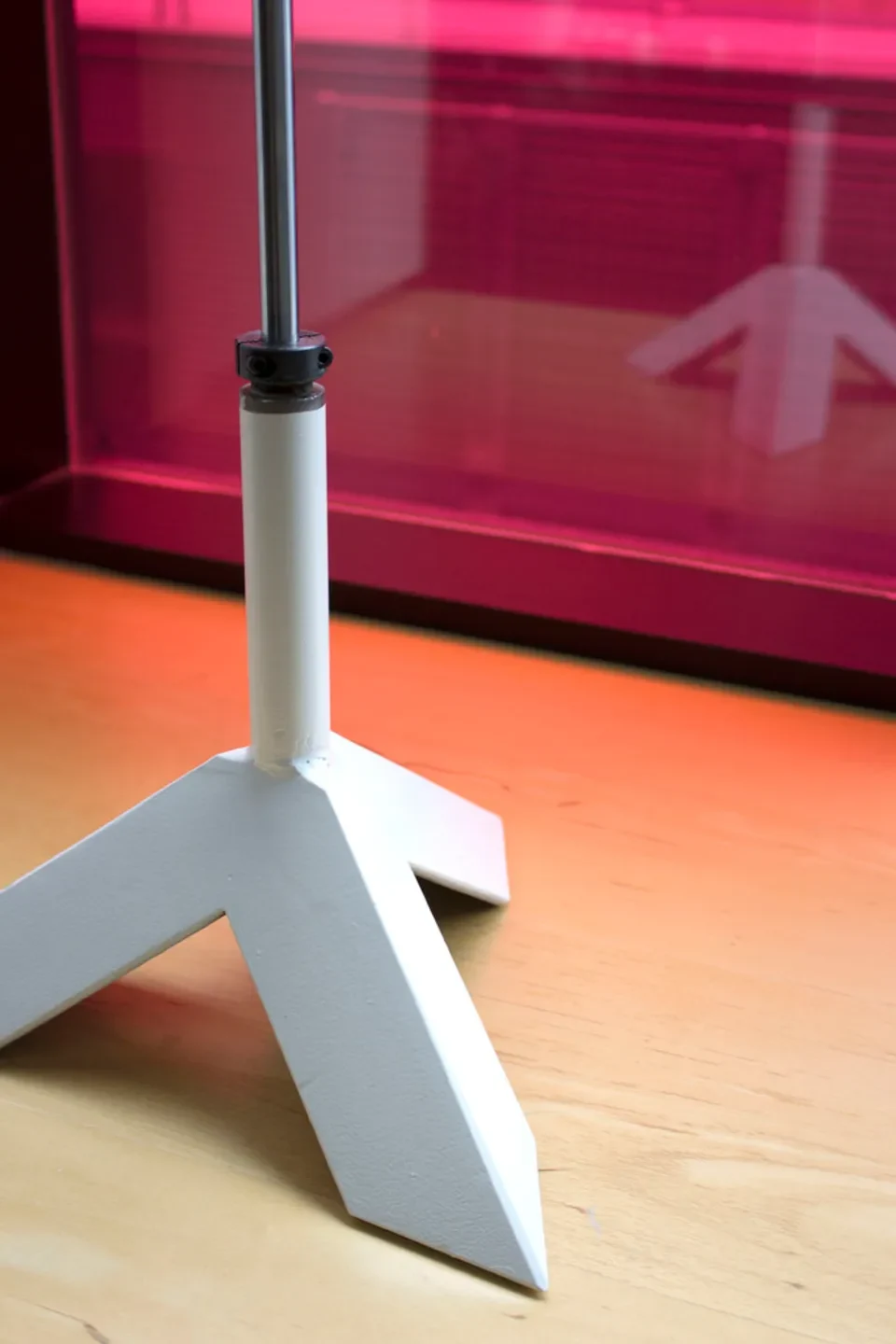

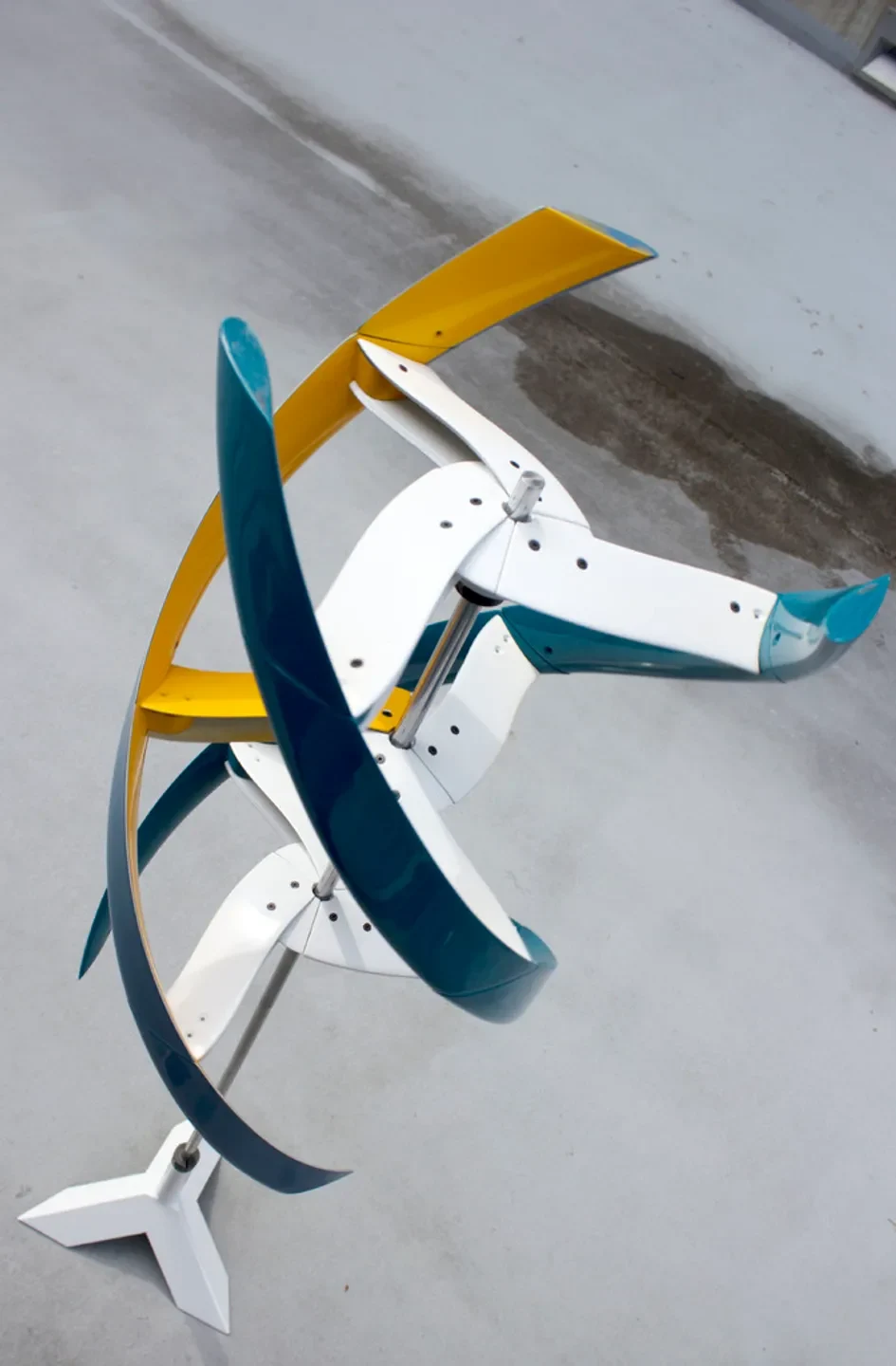

Что касается основания, то оно на самом деле сделано из углового железа и круглой железной заготовки, которые я сварил вместе, а затем покрыл белой порошковой краской. Стенд предназначен в основном для демонстрации, поэтому я мог легко переместить его и подвергнуть легкому испытательному ветру. Сильный ветер может
