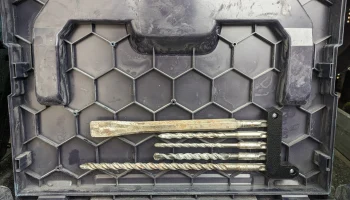

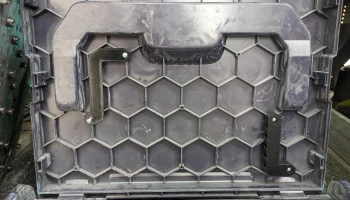

СТАРЫЙ (и G4) держатель сверл L-boxx SDS Plus

Я отрегулировал держатель сверла Jevermeister для крепления к крышкам L-Boxx старого образца. Он также подходит для новой версии G4, но не так универсален, как оригинальный дизайн.

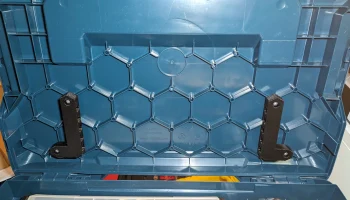

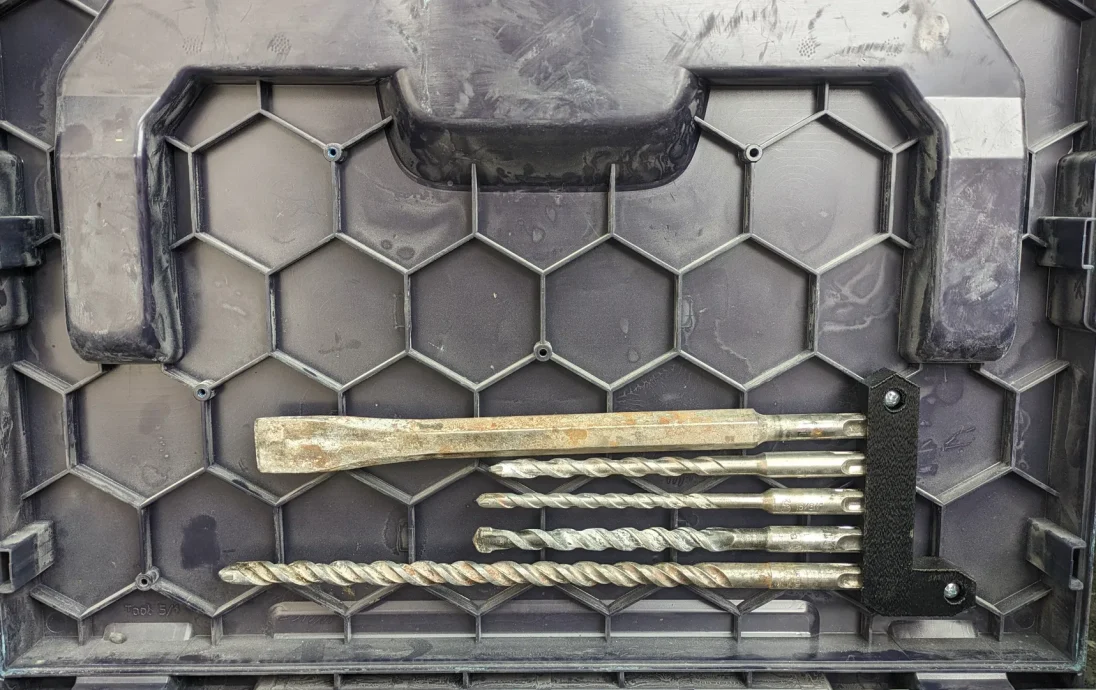

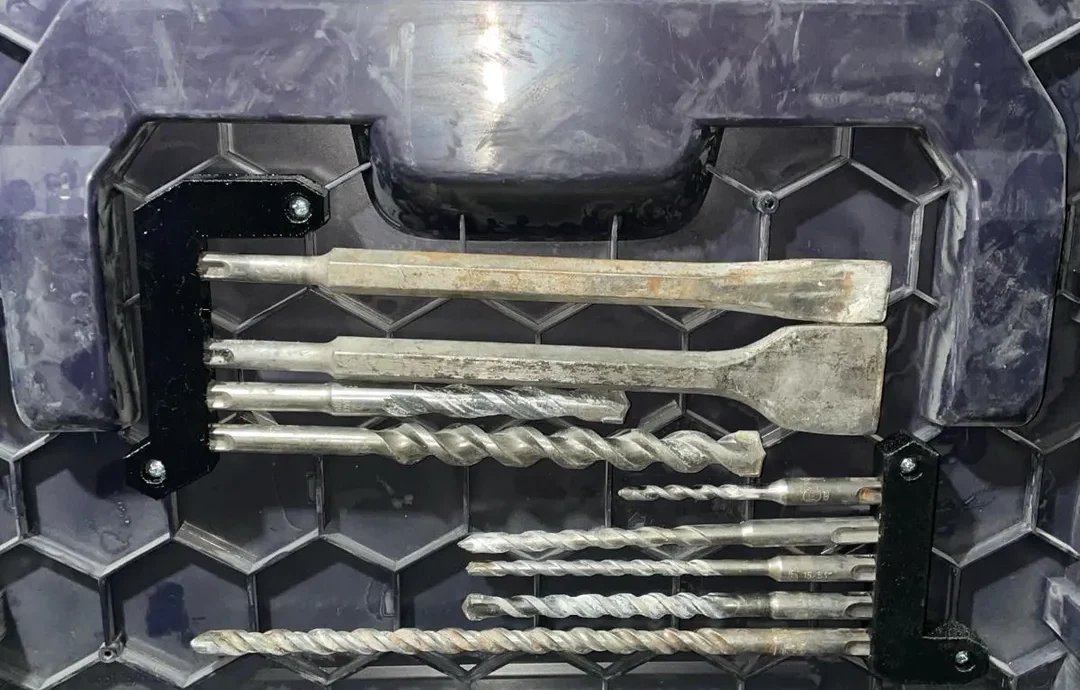

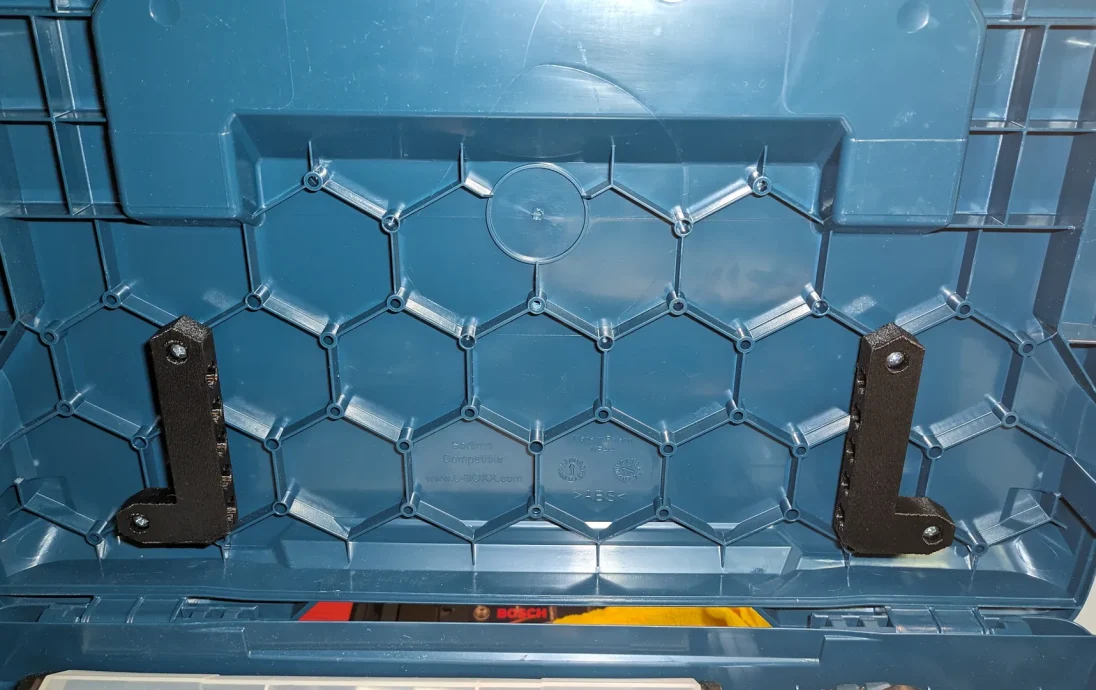

Вмещает 5 сверл SDS Plus на каждый держатель. Можно установить 2 держателя, в результате чего останется место для 10 сверл. На одной стороне можно использовать только верхний или нижний держатель, поскольку они имеют общее монтажное отверстие.

Толщина 13мм не должна мешать инкрустациям.

Настройки печати:

ориентация: монтажное отверстие удлинение вверх

4 периметра

для верхней версии требуются опоры (только на печатной платформе)

Аппаратное обеспечение:

2 винта с потайной головкой прибл. 3,5х16 на держатель

Саморезы для листового металла (DIN 7981) отлично подойдут. Вы можете использовать аналогичный винт с потайной головкой для пластика или дерева, если он более доступен. Если вы хотите установить новый L-Boxx G4, вам могут понадобиться винты большего диаметра или термофиксирующая вставка и винт M3.

Примечания:

При использовании двух нижних держателей максимальная длина сверла уменьшается до 240 мм.
При использовании двух верхних держателей максимальная длина сверла уменьшается до 220 мм.

Я уменьшил допуск с первоначальных 10,4 до 10,15 мм, так как в моем Prusa mini 10,4 мм подходили слабо.

Во время разработки у меня не было доступа к старому физическому L-Boxx, только к изображениям и новой версии G4. Следовательно, мне пришлось оставить больше места, чем действительно необходимо, в результате чего верхний держатель был поч��и идеален и экономичен в пространстве.

Я намеренно отказался от единой нижней и верхней версии, поскольку для печати потребовалось бы множество ненужных опор.

Файлы .step предоставляются на случай, если вы захотите внести изменения. Смело добавляйте ремикс.
