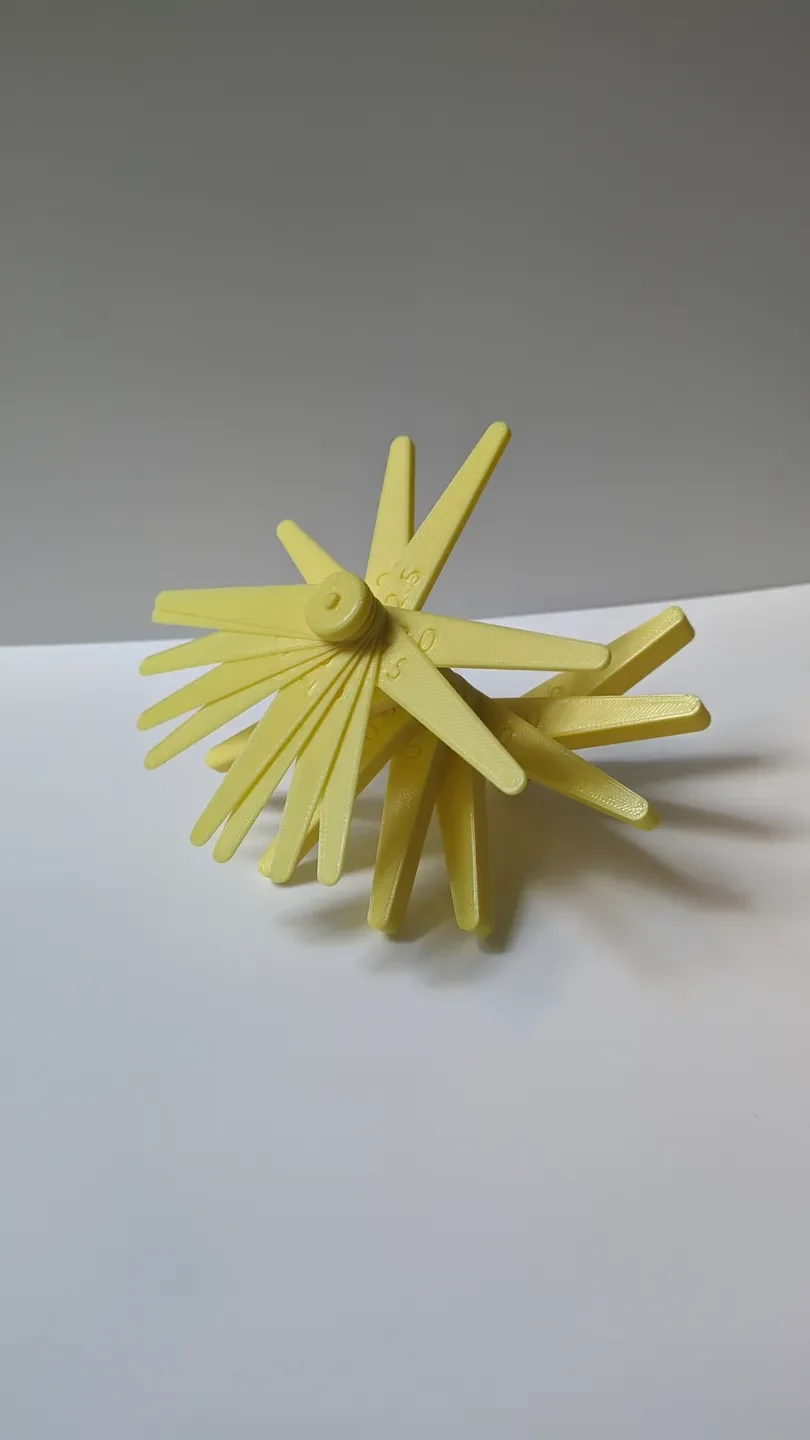

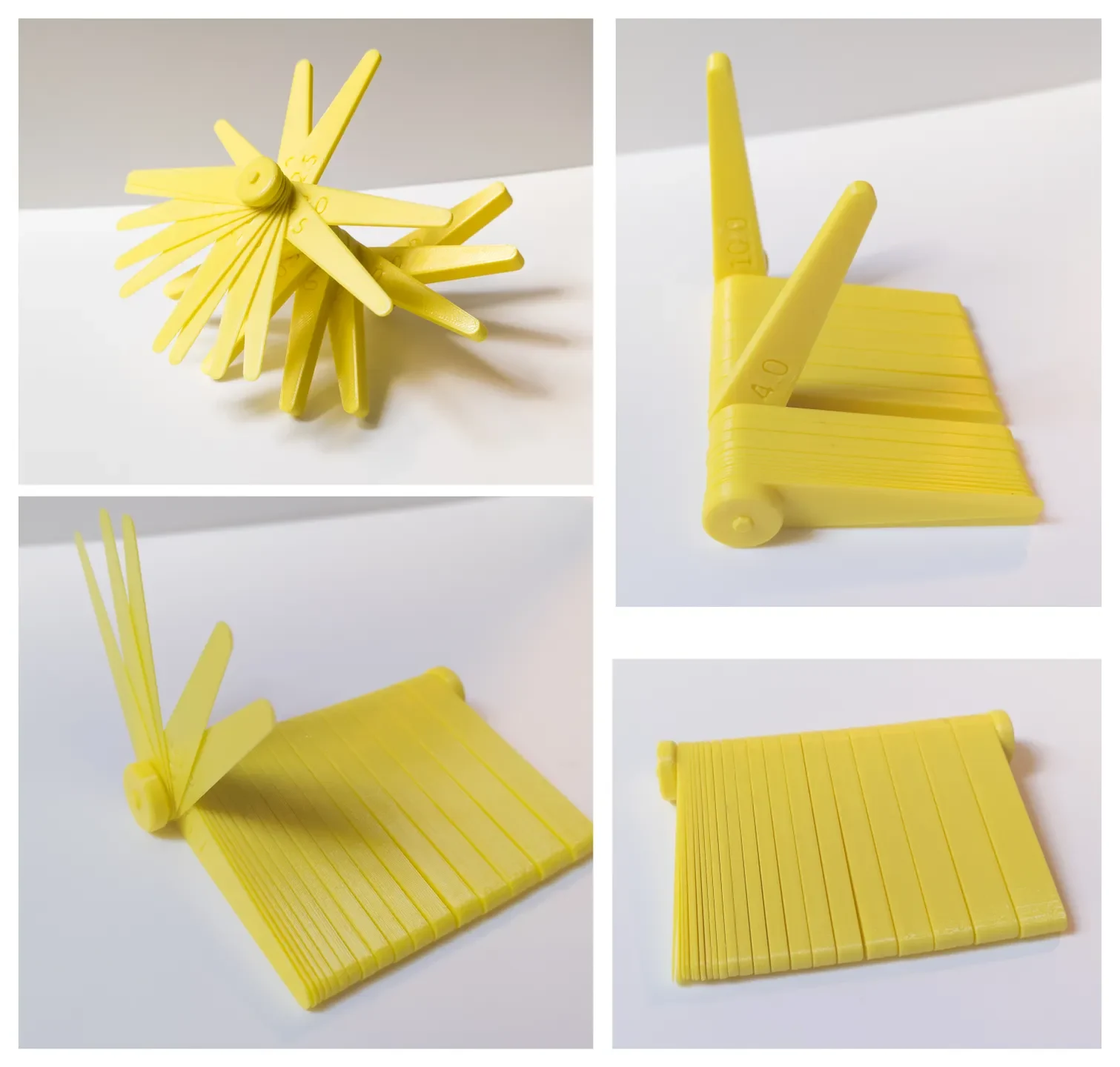

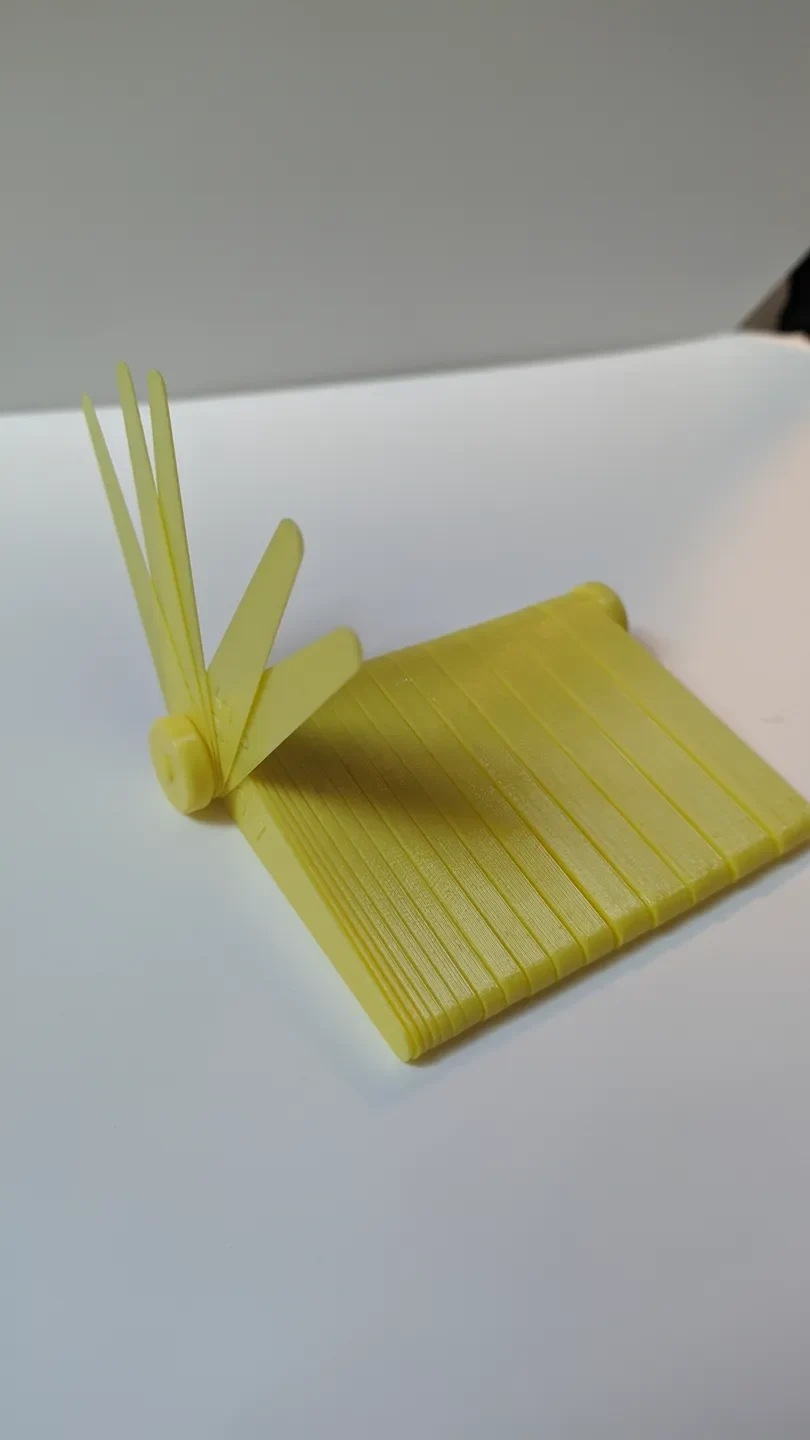

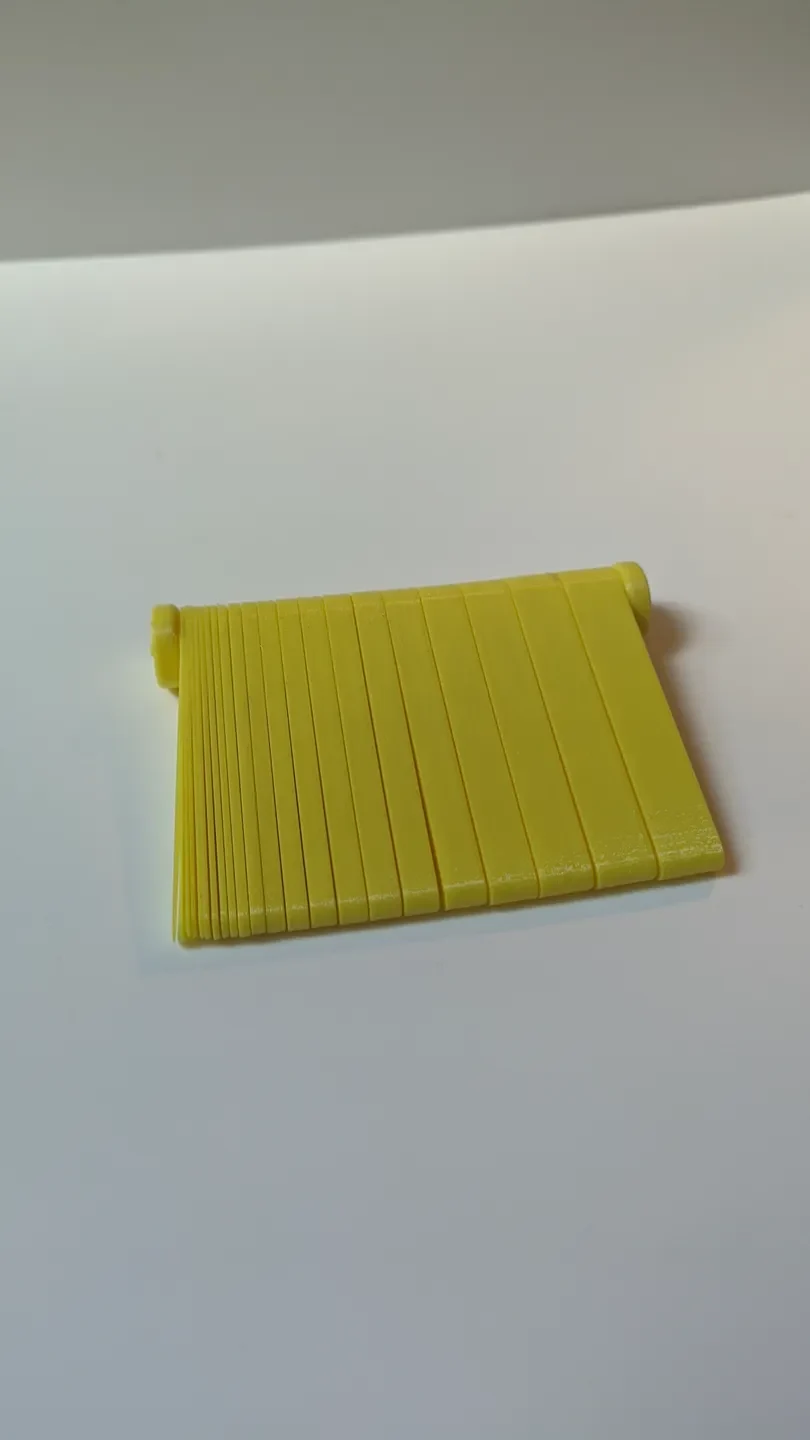

Настраиваемый щуп

При проектировании чего-либо мне часто нужно получить представление о том, как ощущается размер на самом деле, и даже если я могу установить его на штангенциркуле, этого недостаточно.
Я разработал это в сочетании с возможностью настройки (хотя файлы должны создаваться один за другим), текущий набор имеет значения от 0,2 мм до 1,0 мм с шагом 0,1 мм; значения от 1,0 мм до 5,0 мм с шагом 0,5 мм и значения от 5,0 мм до 10,0 мм с шагом 1 мм.

На всех деталях выгравирована толщина для облегчения идентификации, за исключением детали толщиной 0,2 мм, которая оказалась слишком тонкой.

Для печати самых тонких из них необходим идеальный первый слой, и, возможно, потребуется несколько проб, чтобы подобрать правильный размер.

Детали скрепляются винтом с двумя концами, которые плотно прикручиваются. Необходимо 2 экземпляра концовки.

Я также включил 2 шайбы для устано��ки между датчиками и концами, но я не думаю, что они обязательны.

Распечатать инструкции

ВИНТ ДОЛЖЕН БЫТЬ НАПЕЧАТАН ПЛОСКИМ.

Без особых усилий мне удалось получить все детали с точностью +- 0,05 мм.

В разделе файлов вы можете найти отдельные файлы и 3 сборки, содержащие более одной детали для облегчения печати (названные примерно так: 01-to-09.stl).

Я предлагаю использовать высоту слоя 0,2 мм для первого слоя.
Для более тонких деталей требуется высота слоя 0,1 мм, а для остальных достаточно 0,2 мм.
