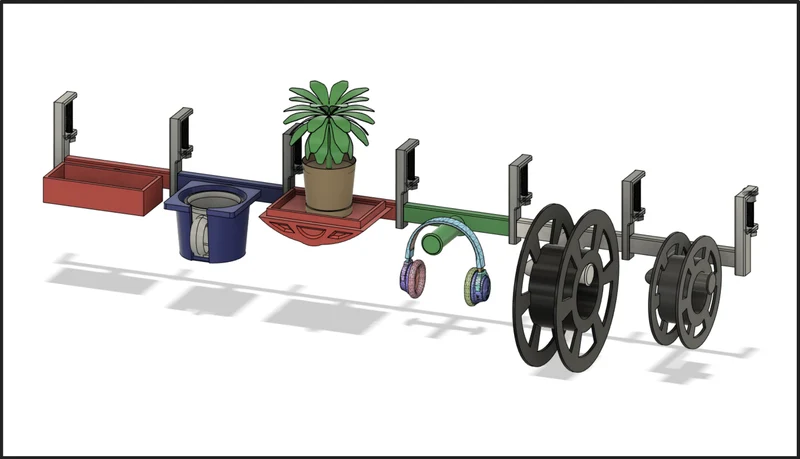

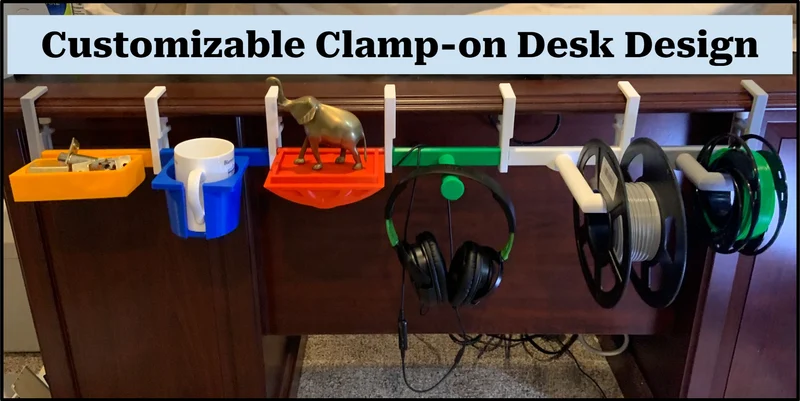

Настраиваемый настольный органайзер с зажимами......
Эта модель позволяет использовать множество различных способов настройки организации/уборки на столе. Я включил детали в это описание, чтобы при желании вы могли создать свои собственные конструкции с привинчиванием. В эту версию я включил несколько конструкций с привинчиванием, как описано ниже:
Общие настройки печати (что я сделал для Ender 3 S1 Pro с использованием CURA):
PLA-нить
Заполнение: 15%
Высота слоя: 0,2 мм
Толщина стенки: 0,8 мм
Количество линий стены: 2
Скорость: 50 мм/с
Поддерживает: варьируется (указывается ниже для каждого)
КОМПОНЕНТЫ РУЧКИ
Разъем:
Исходное назначение: предназначено для обеспечения свободы проектирования собственных р��чек, а также возможности подключения.
Поддерживает: Да, Нормальный, но только для плавающего левого выступа.
Дополнительные инструкции по печати: распечатывайте отверстием вверх.

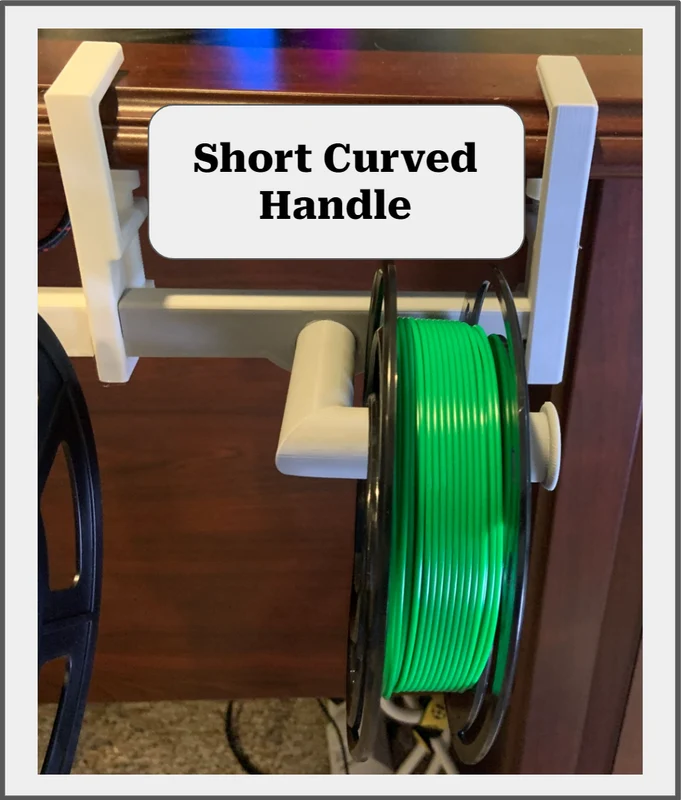

Короткая изогнутая ручка:
Первоначальное назначение: Предназначен для хранения катушек с нитью меньшего размера.
Поддерживает: Да, нормальный

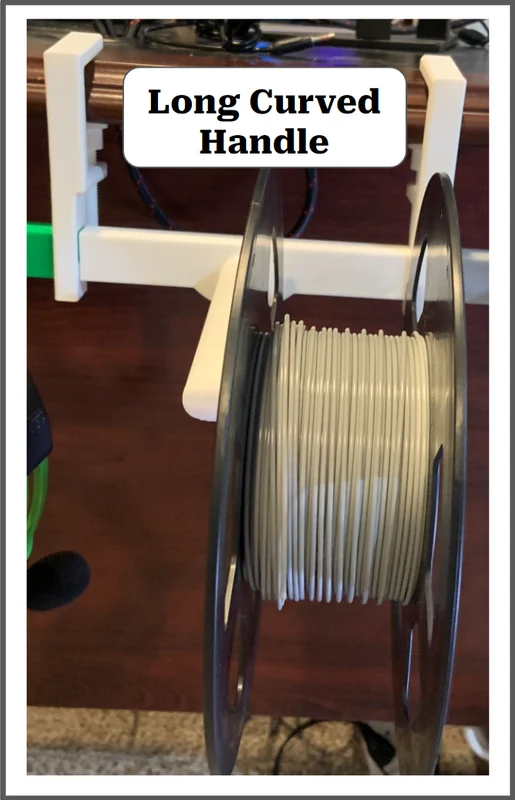

Длинная изогнутая ручка:
Первоначальное назначение: Предназначен для хранения катушек с нитью большего размера.
Поддерживает: Да, нормальный

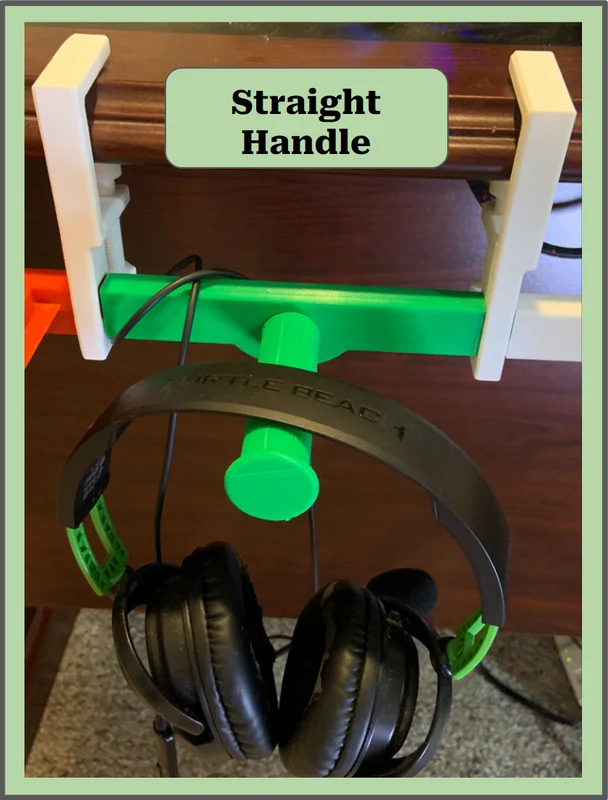

Прямая ручка:
Первоначальное назначение: предназначено для хранения наушников.
Поддерживает: Да, нормальный
Полка (100 мм х 150 мм):
Основание полки
Первоначальное назначение: предназначено для хранения различных предметов в эстетических целях.
Поддерживает: Да, нормальный, но только для винтовой части.
Дополнительные инструкции по печати: распечатайте в перевернутом виде и добавьте опоры только к винтовой части.
Граница шельфа
Первоначал��ное назначение: предназначено для предотвращения соскальзывания предметов.
Поддерживает: Нет

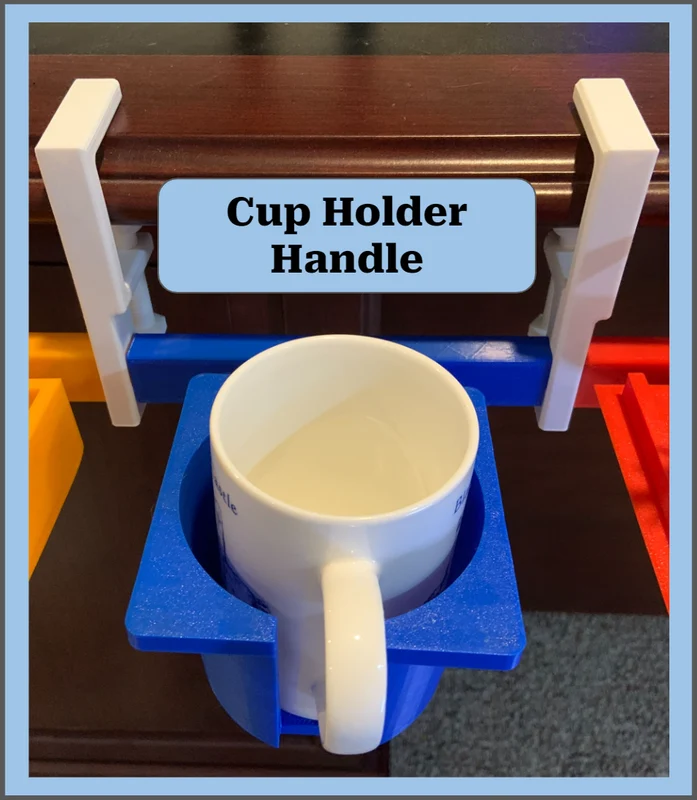

Подстаканник (75 мм):
Первоначальное назначение: предназначено для хранения чашек/кружек (в комплект входит слот, чтобы освободить место для ручки).
Поддерживает: Да, нормальный, но только для винтовой части.
Дополнительные инструкции по печати: распечатайте в перевернутом виде и добавьте настройку моста, чтобы помочь в завершении. В противном случае добавьте также опоры в центр.

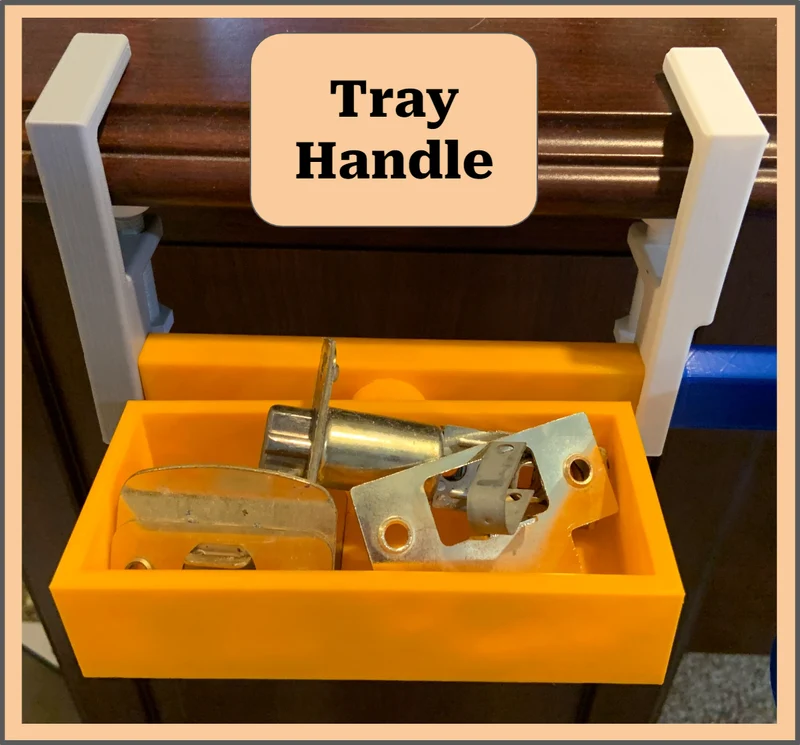

Лоток (133 x 55 x 35 мм):
Первоначальное назначение: Предназначен для удержания некоторых деталей на столе (гайки и болты).
Поддерживает: Да, нормальный, но только для винтовой части.
КОМПОНЕНТЫ ЗАЖИМА
Левый концевой зажим:
Первоначальное назначение: предназначено для надежного удержания левого конца разъема.
Поддерживает: Нет
Дополнительные инструкции по печати: печатайте отверстием разъема вверх.
Правый концевой зажим:
Первоначальное назначение: Предназначен для надежного удержания правого конца разъема.
Поддерживает: Нет
Дополнительные инструкции по печати: печатайте отверстием разъема вверх.
Средний зажим:
Первоначальное назначение: Предназначен для поддержки груза в центре.
Поддерживает: Нет
Дополнительные инструкции по печати: печать на той стороне, где зажим полностью касается рабочей пластины.
Болт:
Первоначальное назначение: Предназначен для использования в качестве зажимного механизма.
Поддерживает: Нет
Дополнительные инструкции по печати: печатайте так, чтобы головка находилась на рабочей пластине, а нить поднималась вверх.
Более прочное зажимное крепление
Первоначальное назначение: Предназначен для поддержки груза, переносимого за ручки.
Поддерживает: Нет
Дополнительные инструкции по печати: печатайте так, чтобы головка находилась на рабочей пластине, а вал был направлен вверх.
Подробности по созданию собственных ручек
Вал, который крепится к соединительной детали, имеет следующие размеры.
Диаметр: 25 мм
Дополнительный зазор резьбы: 0,25 мм (я смещаю верхню�� и нижнюю стороны резьбы, чтобы принтерам было легче соединять эти детали). Однако Fusion 360 с трудом выполнял вычисления, поэтому я также сместил «среднюю» грань резьбы на 0,35.
Общая длина резьбы: 10 мм
Инструкции по сборке
Минималистичный дизайн:
Распечатайте следующее:
Левый концевой зажим
Правый концевой зажим
2 болта
2 Более прочный зажим
Разъем
Любая ручка
Частично закрутите болты через оба зажима.
Прикрутите более прочное зажимное крепление к концу болта для каждого
Вставьте боковые части разъема в отверстия в нижней части зажимов.
Вкрутите ручку в разъем
Закрутите болты до конца, чтобы закрепить их на столе.
Более продвинутый:
Добавьте в свой список печати:
Средние зажимы для каждого разъема минус 1
Болты для каждого среднего зажима
Более прочный зажим
