Космический телескоп "Ариан-5" и Джеймса Уэбба (JWST)

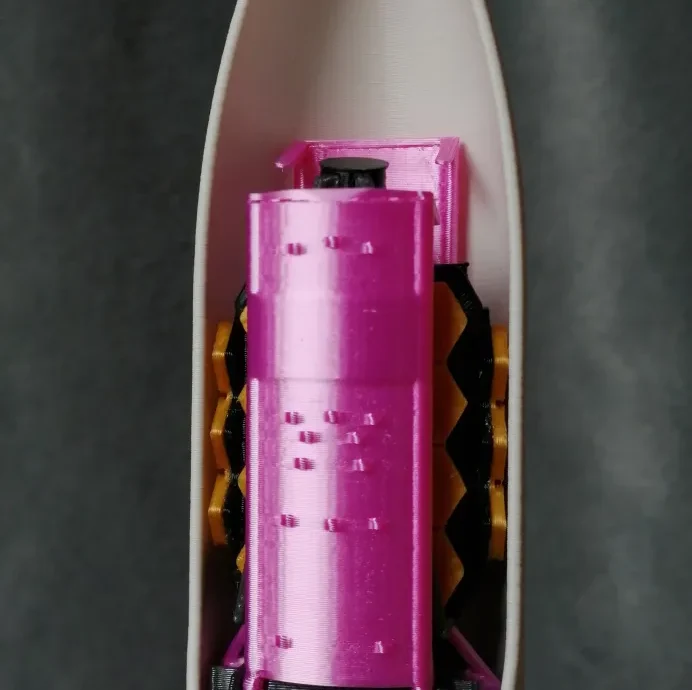

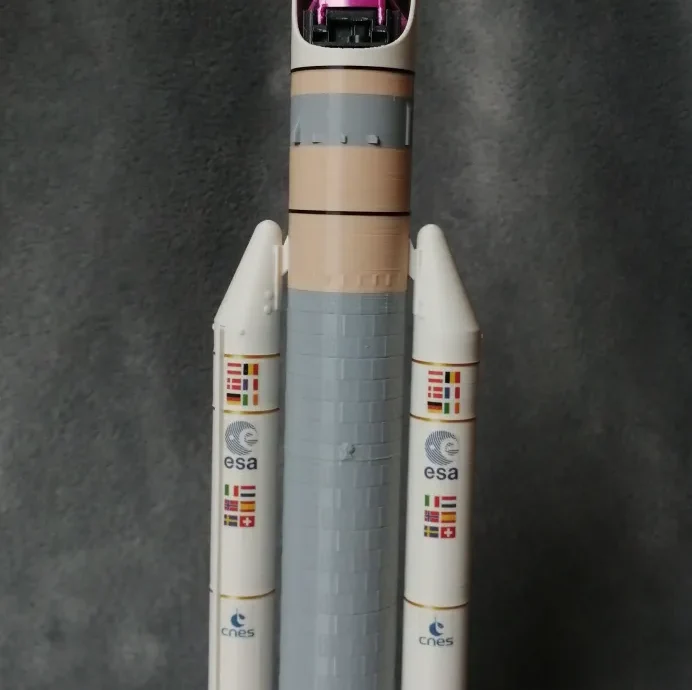

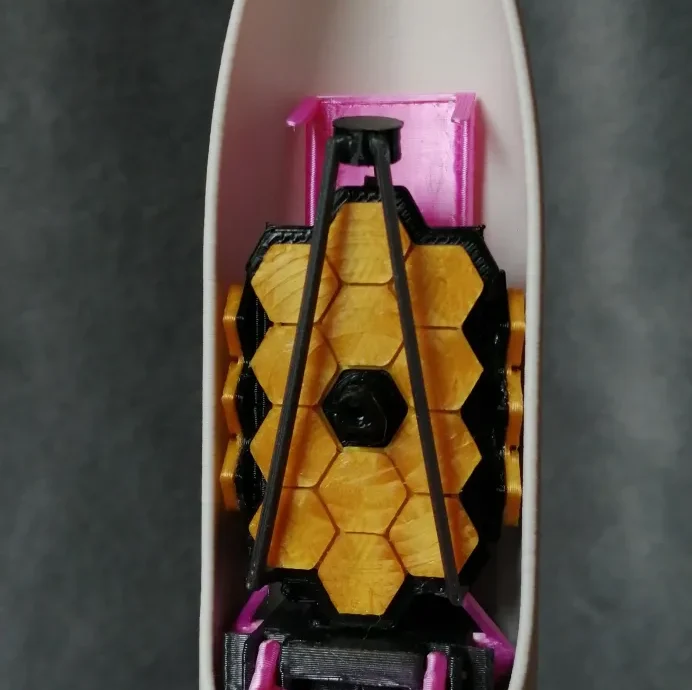

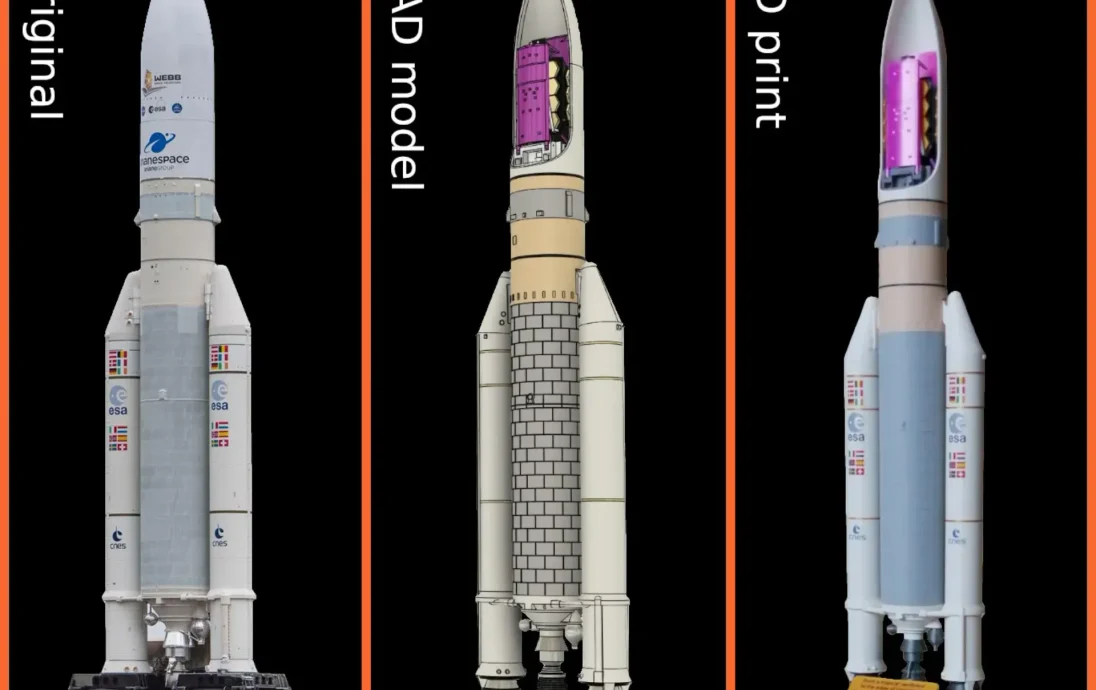

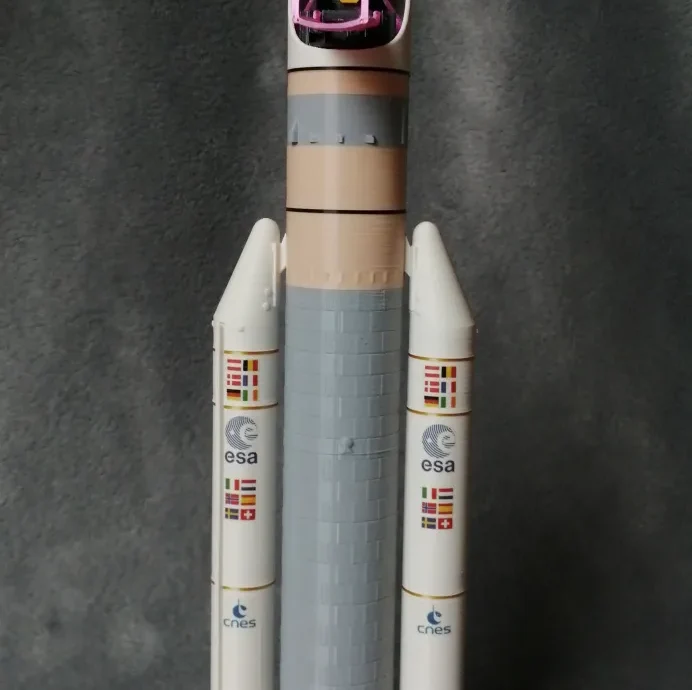

Это модель ракеты «Ариан-5» с космическим телескопом Джеймса Уэбба. Верхняя часть поворотная, поэтому вы можете выбрать, показать ли вам отверстие, через которое виден JWST, или переднюю часть корпуса, показывающую наклейки. Также можно сложить передний щиток JWST, чтобы лучше видеть панель отражателя.

Высота ракеты 36,5 см.

Печать

Модель предназначена для печати дета��ей соответствующими цветами. Поэтому детали сортируются по цвету, поэтому можно легко заполнить рабочую пластину нужными объектами. Я настоятельно рекомендую использовать файлы 3MF, которые я предоставил вместе с PrusaSlicer, поскольку я вручную разместил положения швов, чтобы они были наиболее скрытыми.

Распечатайте все с высотой слоя 0,2 мм.

«SilverJWSTShields_x1_addBrim.stl», вероятно, нуждается в полях.

«BlackJWSTBodyConnection_x1_addSupport.stl» нуждается в небольшой поддержке.

Все остальное должно быть легко распечатать как есть.

Наклейки

Я использовал эту фольгу для печати наклеек на своем лазерном принтере: https://www.amazon.de/gp/product/B0777PYYV7/

Примечания по сборке

Используйте изображения, чтобы увидеть, что и где происходит. Просто склейте детали между собой. Я использовал «UHU HART Spezialkleber».

Собираем в следующем порядке:

Оба усилителя
Основная сцена
Прикрепите бустеры к основной сцене
JWST
Прикрепите JWST к основной сцене

Поворотный механизм мог быть немного тугим. Отшлифуйте внешнюю стенку «BlackJWSTHolder_x1» до тех пор, пока грузовая часть не сможет поворачиваться без приложения слишком большого усилия. Не приклеивайте, пока не будет очевидно, что оно подойдет ;-)

Вот изображение того, как собрать поворотный механизм:
