J-канальный пиксельный приспособление

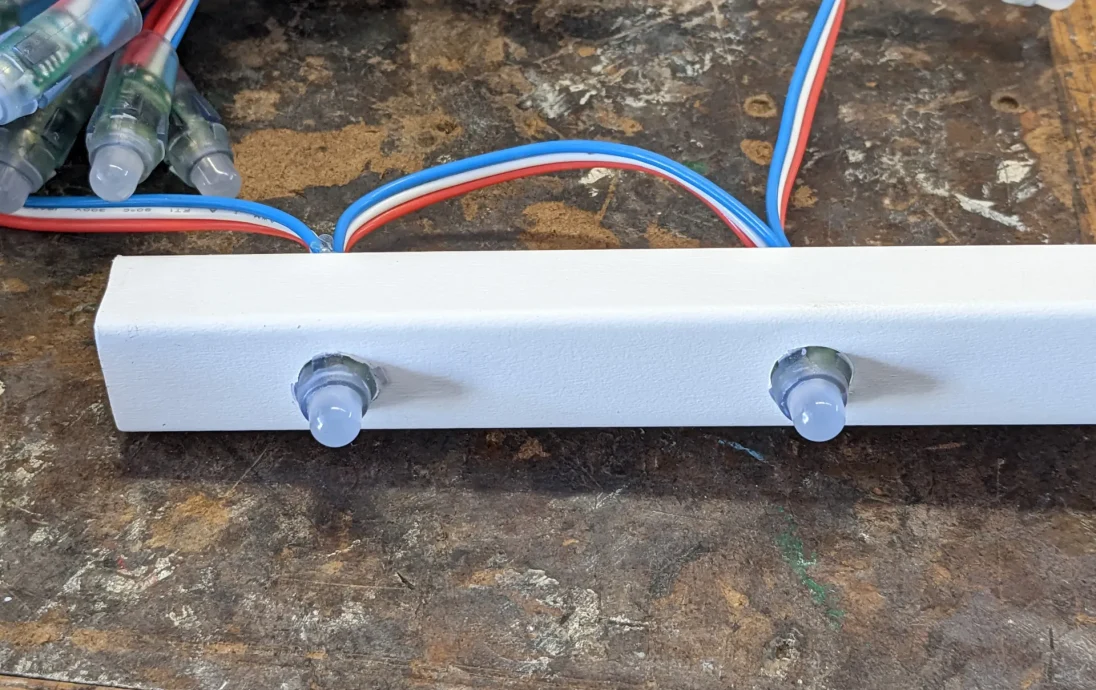

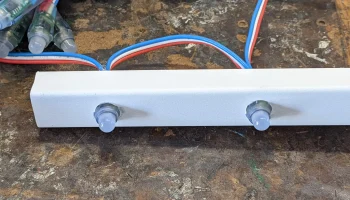

Это ремикс превосходного приспособления для сверления пикселей от RiggsCasa, используемого для сверления отверстий в J-образном канале 5/8 дюйма от Lowes для установки пикселей размером 12 мм. Оригинал вместе с инструкциями по использованию находится на Cults3D и включает несколько вариантов размещения — https://cults3d.com/en/3d-model/tool/christmas-j-channel-jig-for-ws2811.

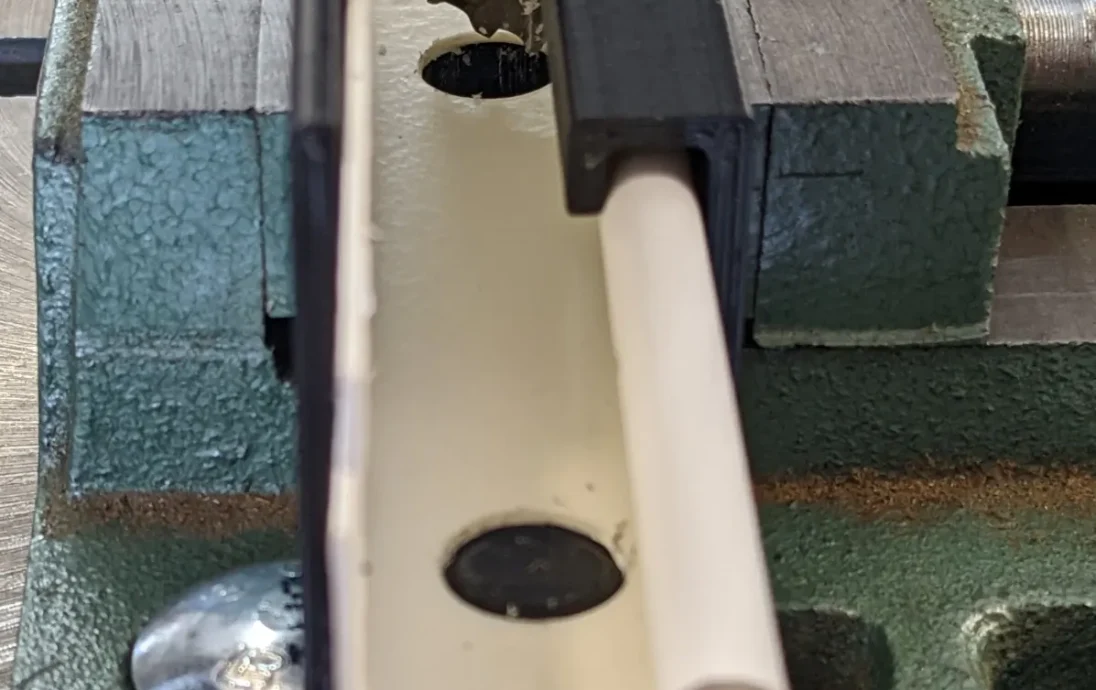

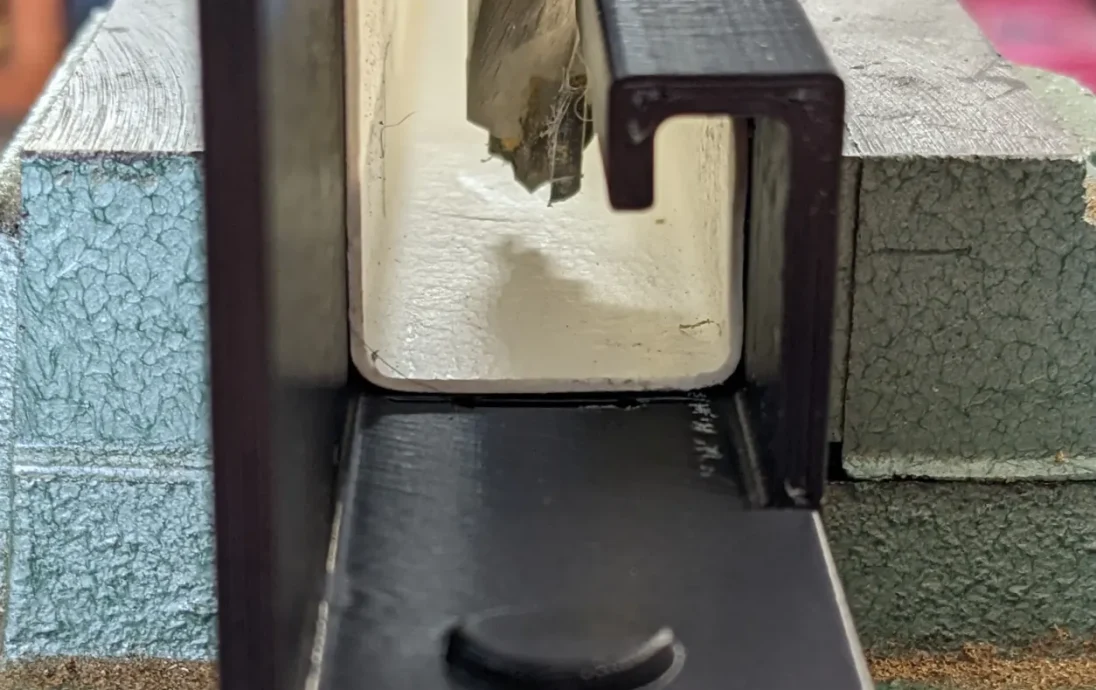

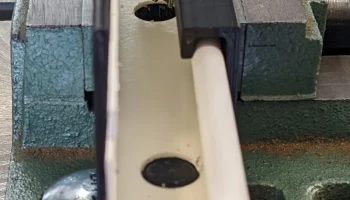

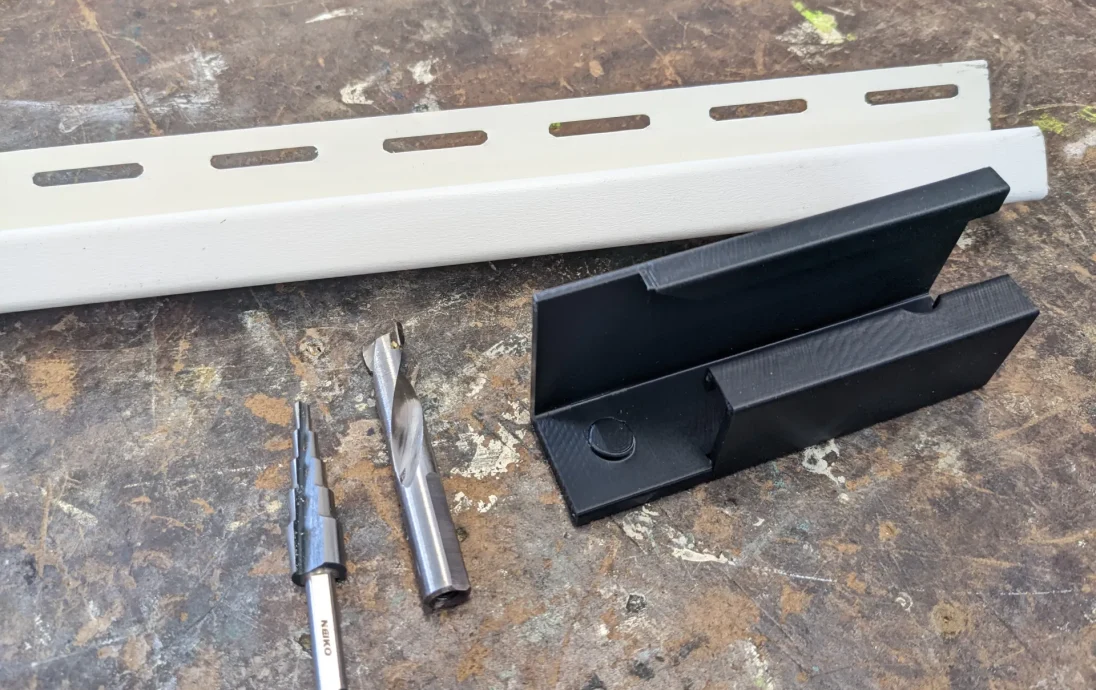

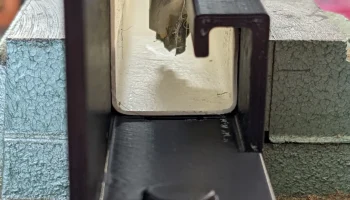

Это модификация версии 2,8 дюйма, которая прекрасно умещает цепочку из 50 узлов на 12-футовую палку. Отверстие было немного меньшего размера и увеличено до 12 мм, чтобы можно было использовать насадки Форстнера и Брэда. Также была добавлена фаска, чтобы помочь центрировать биты для первоначального использования в случае, если они печатают меньшего размера. Теперь отверстие прорезается насквозь по всему приспособлению (часть крючка), чтобы можно было использовать ступенчатые насадки. Допуск крюка был немного увеличен, чтобы максимально вытащить крюк из траектории сверления. Основание было утолщено, чтобы приспособление можно было использовать в перевернутом виде в неглубоких тисках сверлильного станка, в идеале с сверлом Форстнера. Было добавлено окно выравнивания на расстоянии 1,4 дюйма, чтобы облегчить бурение первого отверстия. Наконец, ко всем вертикальным краям были добавлены скругления.
