Полностью печатаемый поворотный ролик с блокировкой...

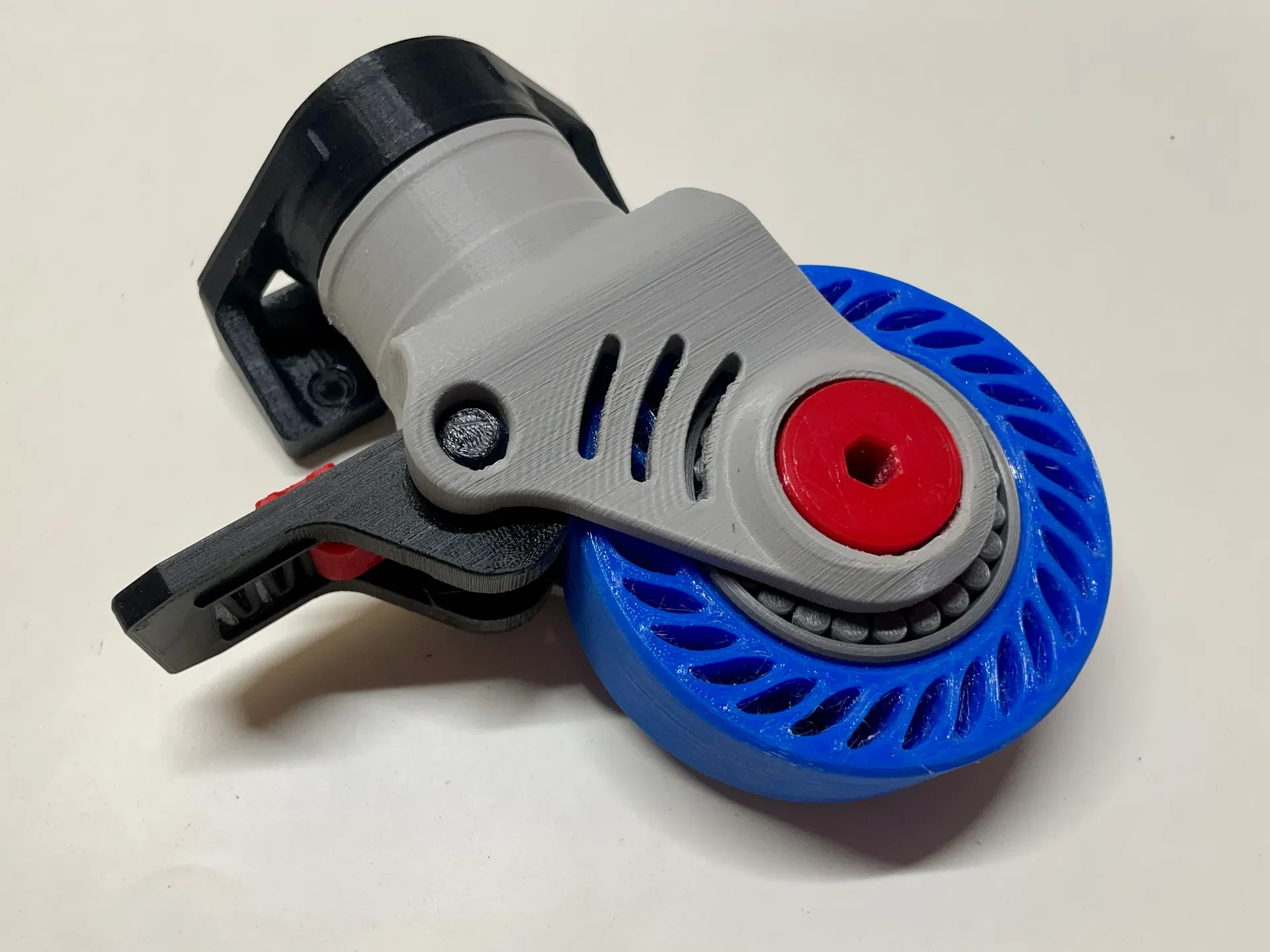

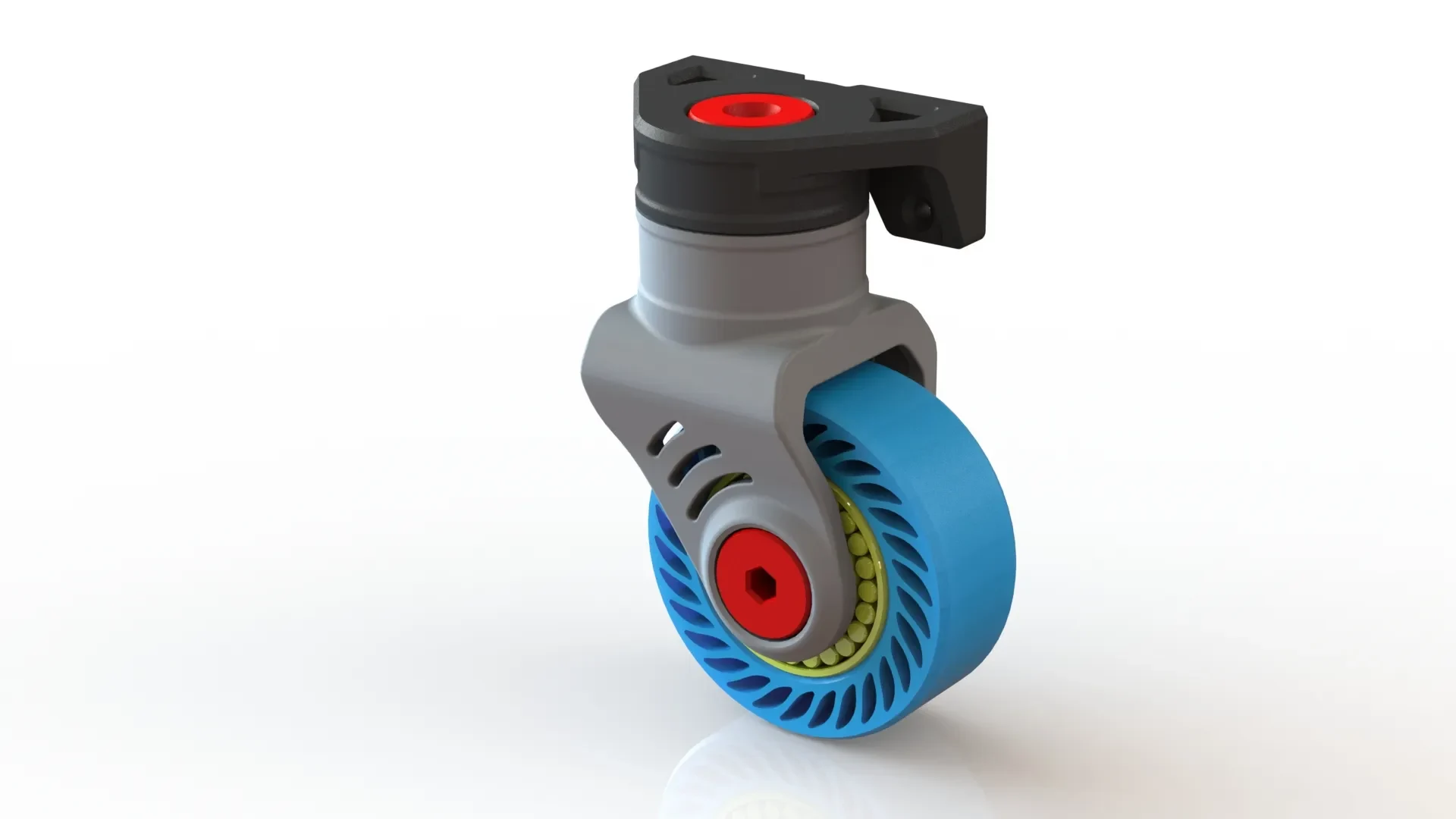

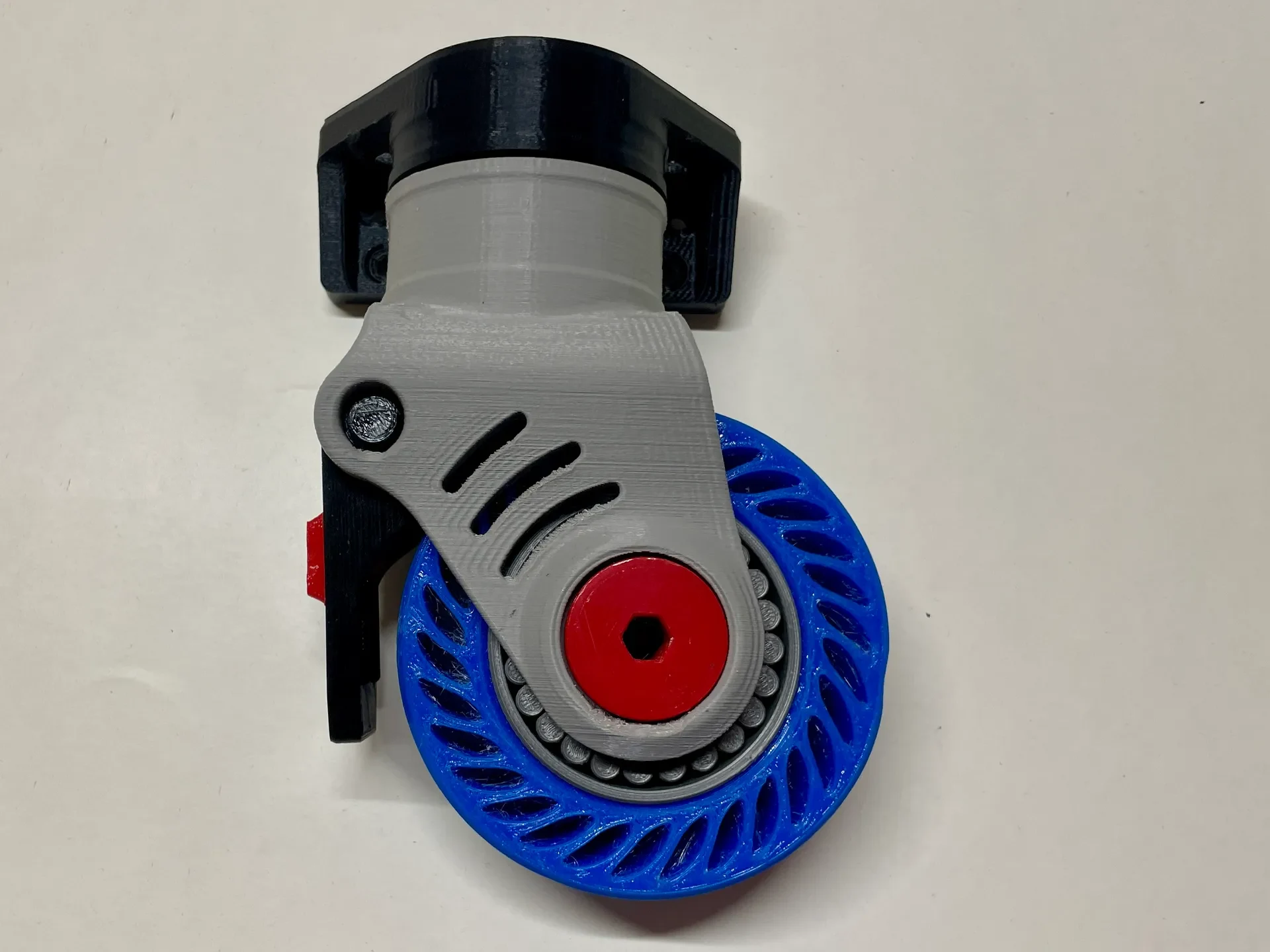

Я поставил перед собой цель разработать функциональный, полностью напечатанный на 3D-принтере ролик, который мог бы поворачивать и фиксировать колесо. Диаметр колеса составляет 4 дюйма, поэтому оно довольно большое. Хотя на самом деле оно работает довольно хорошо, оно не сможет катиться под большой нагрузкой. Я попробовал его, установив 4 таких колеса на стол, на котором был установлен мой строгальный станок Ryobi (довольно тяжелый), и они выдержали статическую нагрузку, но из-за мягкой шины из ТПУ они не могли хорошо катиться с такой большой нагрузкой и в конечном итоге сломались. Механизм блокировки требует, чтобы шина была мягкой, но, возможно, когда-нибудь я улучшу конструкцию. На данный момент я хотел опубликовать это, возможно, это вдохновит кого-то на его развитие и улучшение, или, может быть, кто-то найдет его полезным для более легких нагрузок.

Предусмотрены две основные версии: одна с функцией блокировки и одна без нее. Если вам нужна версия без замка, не печатайте рычаг блокировки, переключа��ель рычага блокировки или стопорный штифт.

Существует также две версии монтажного кронштейна: боковая и нижняя.

ПЕЧАТЬ:

Все детали можно напечатать из PLA, за исключением рычага блокировки и шины. Шина должна быть напечатана из ТПУ, а стопорный рычаг должен быть напечатан из PETG из-за встроенной пружины. Отдельные шарики для упорного подшипника м��жет быть очень сложно напечатать, учитывая, что площадь поверхности невелика — может помочь плот или первый слой, который немного ниже обычного. Шарикоподшипник сконструирован так, что не требует какого-либо опорного материала. Вам понадобятся 2 болта поворотной ступицы.

СБОРКА:

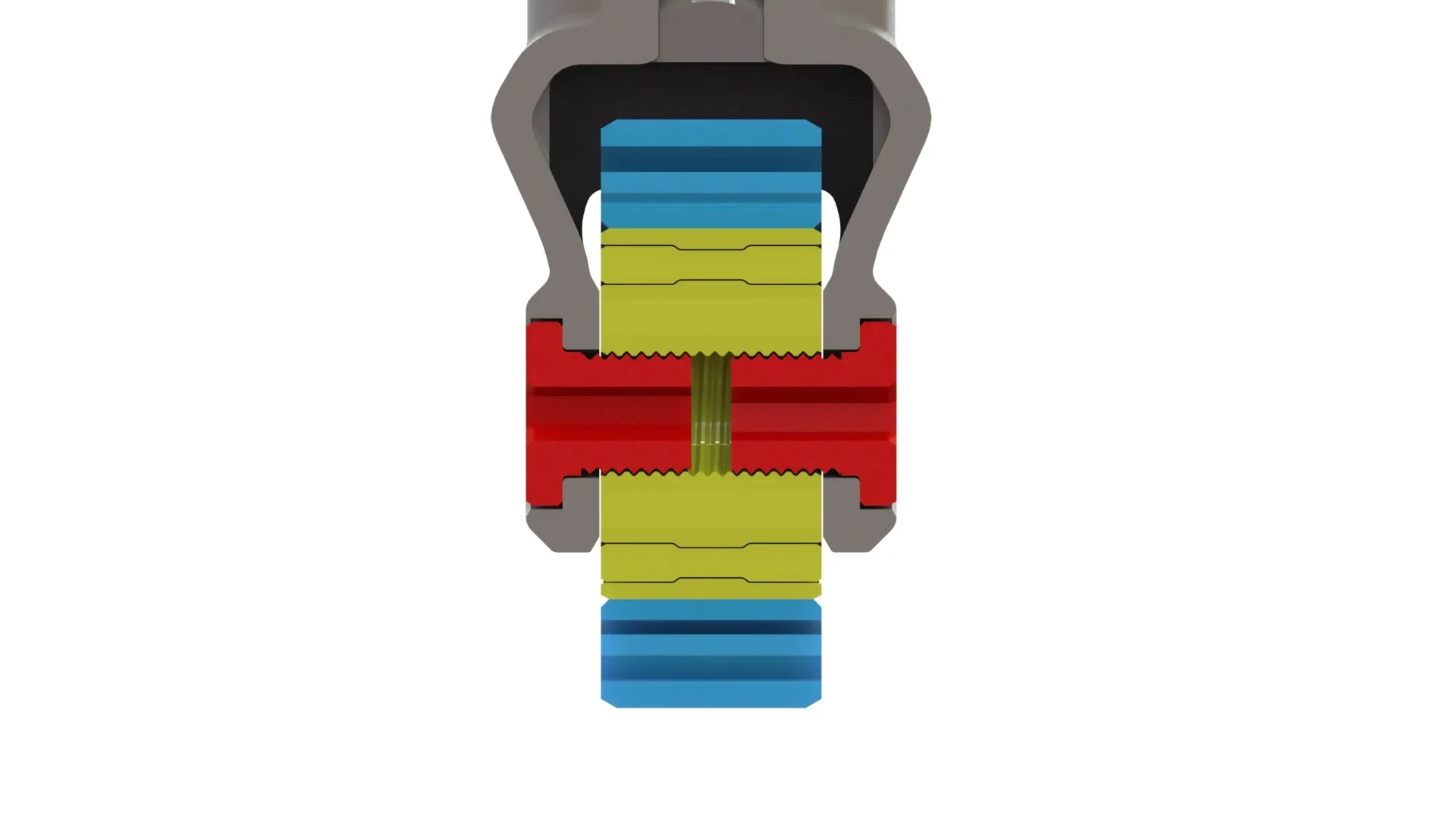

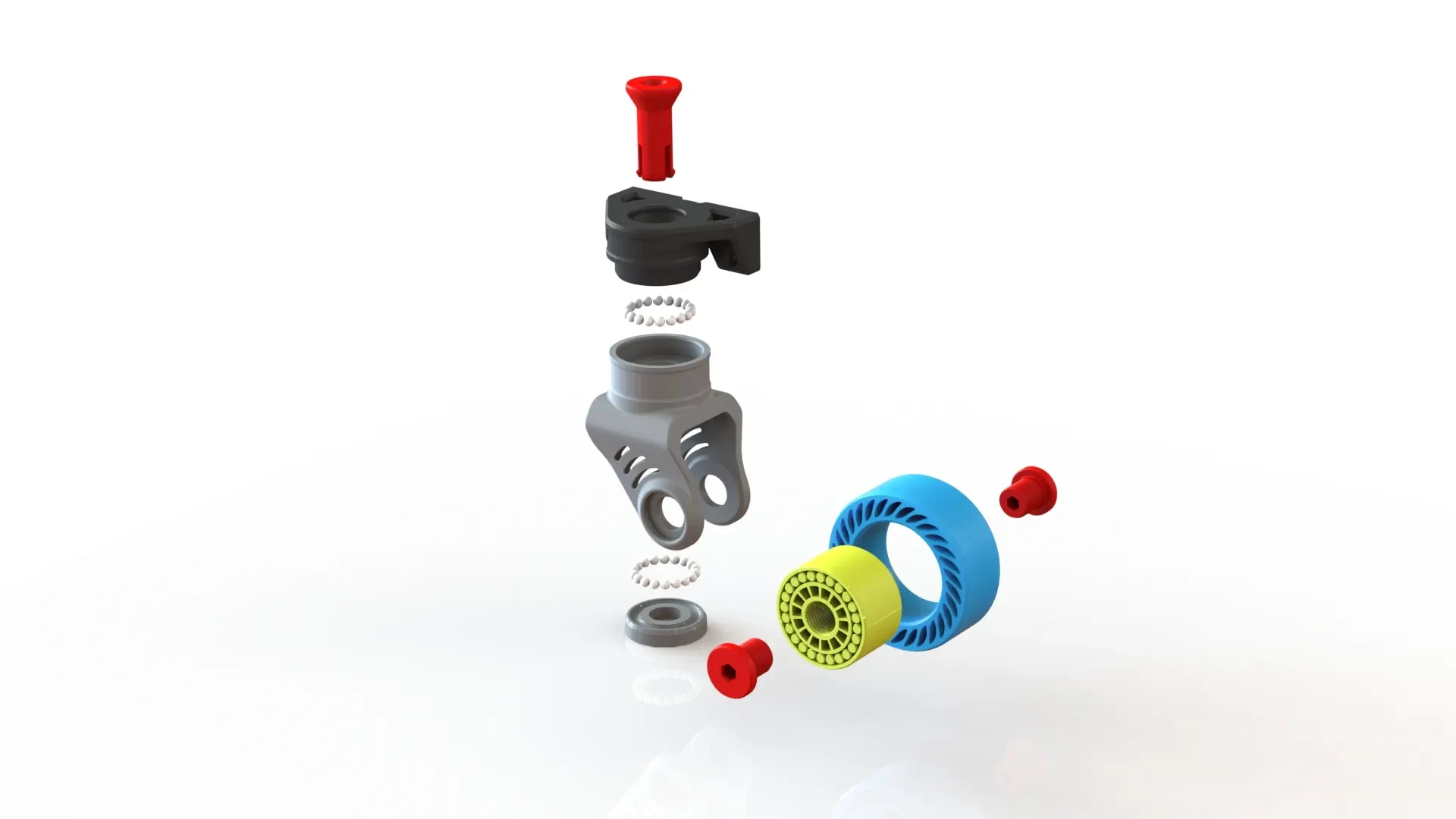

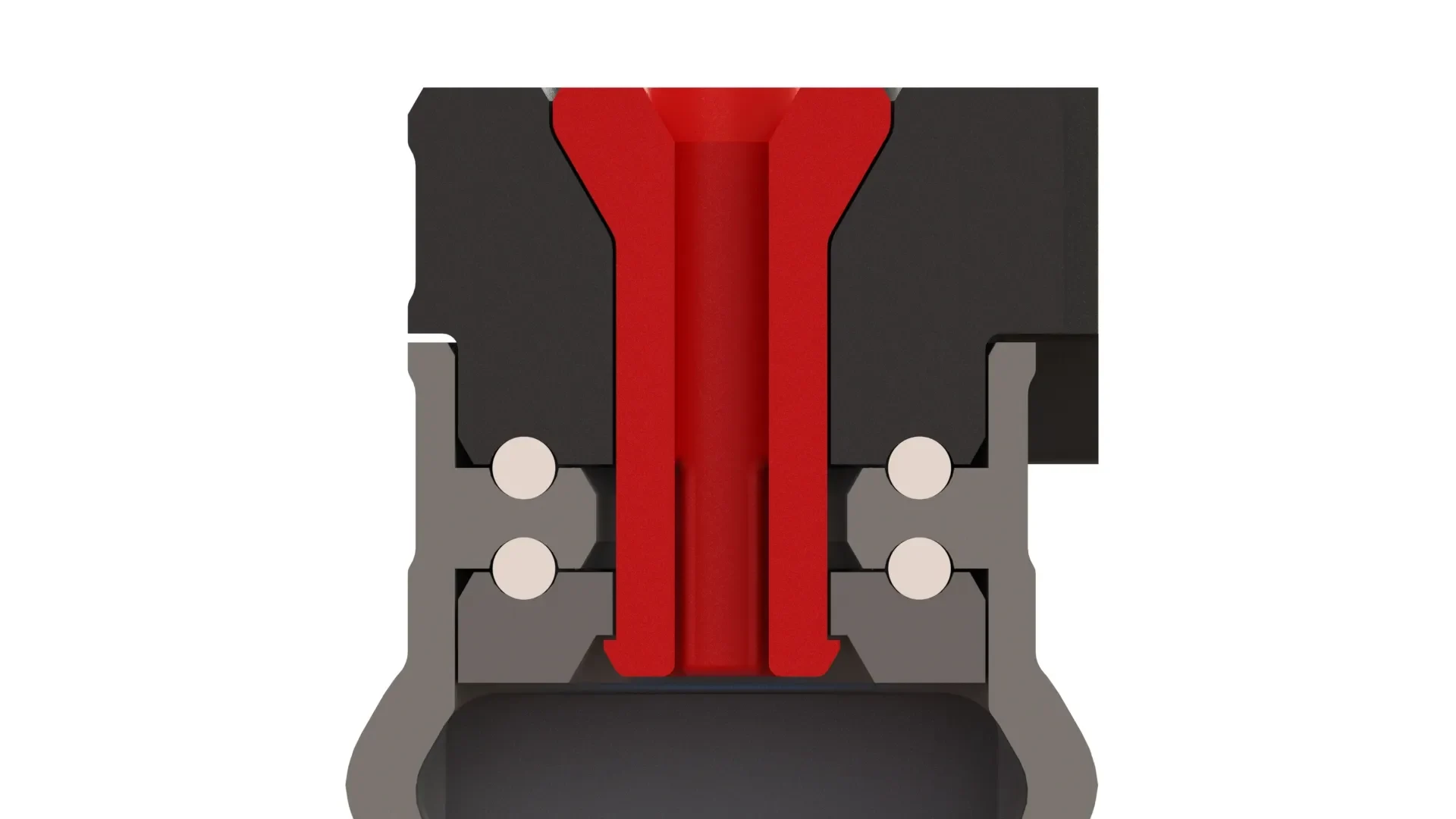

Детали собираются так, как показано на схеме сечения. Для версии с запиранием сожмите пружину рычага блокировки и защелкните переключатель рычага блокировки. Затем вставьте стопорный штифт через хомут. Посадка штифта должна быть плотной через хомут, а не через стопорный рычаг.

ДРУГИЕ ПРИМЕЧАНИЯ:

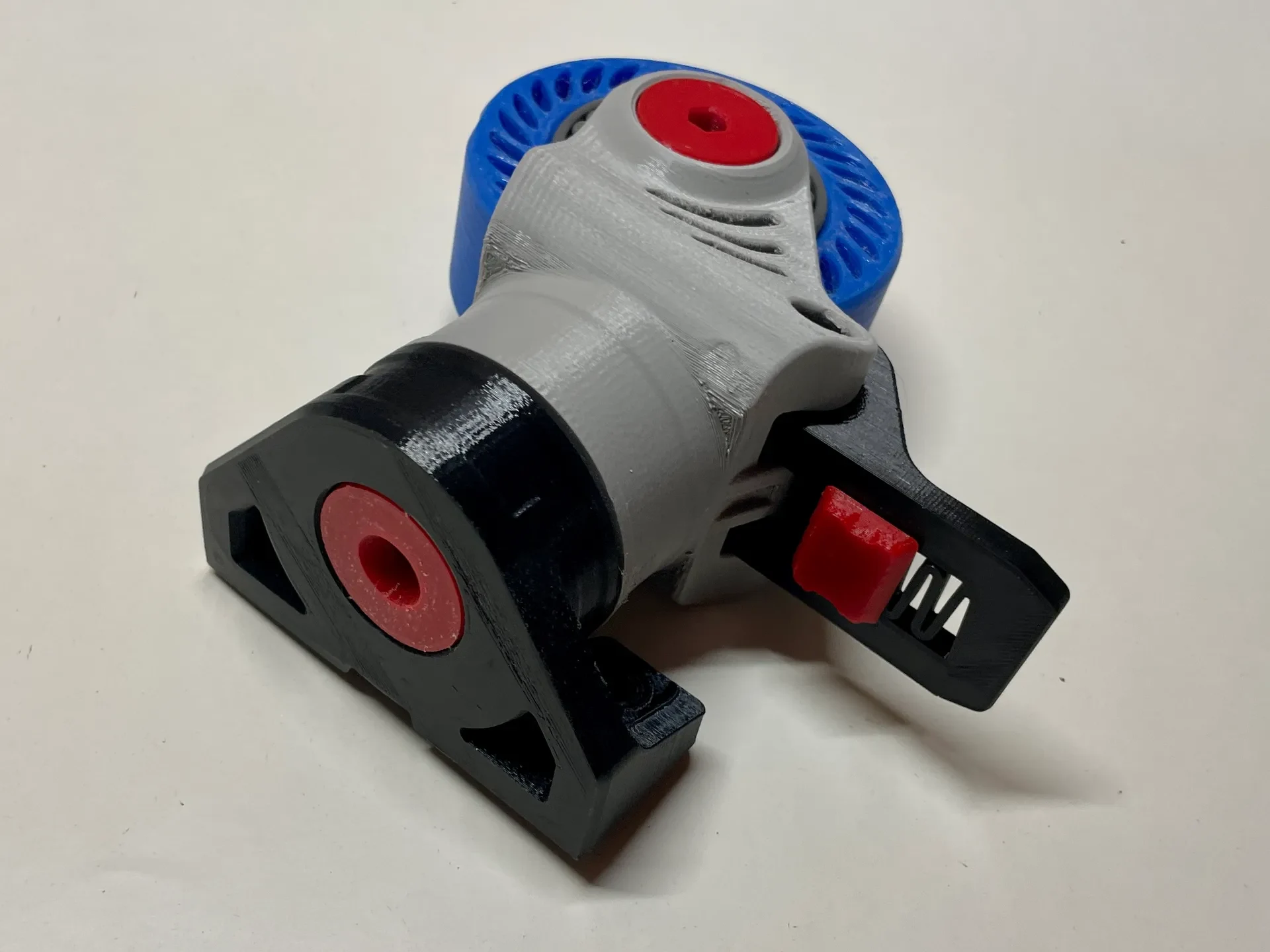

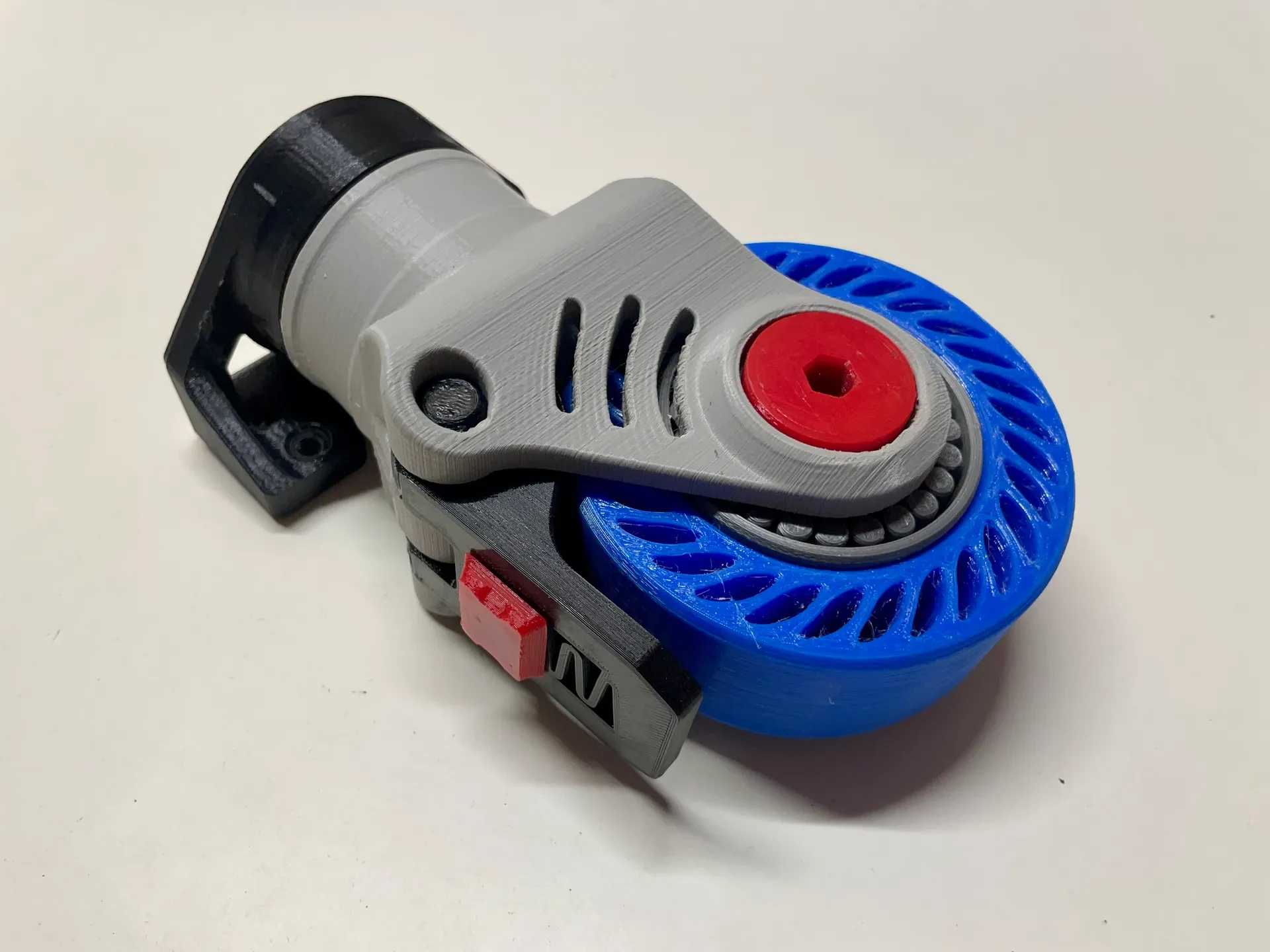

При использовании замка можно нажать на рычаг, не нажимая на переключатель, поскольку он сделает это автоматически. Однако, открывая замок, обязательно используйте переключатель, иначе вы, вероятно, сломаете его.
