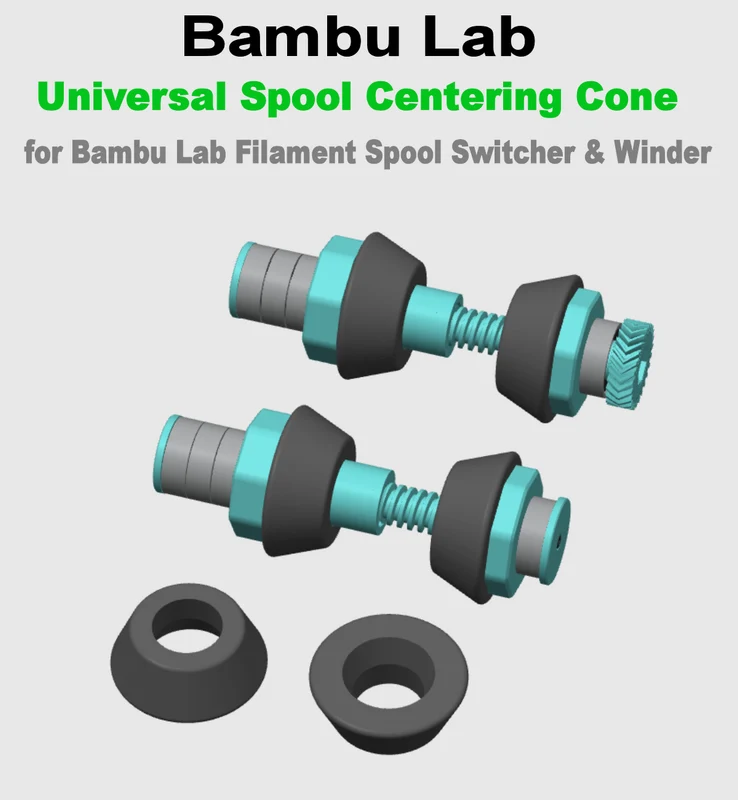

Универсальный центрирующий конус катушки для устройства п...
Это ремикс «Spool Brake» для потрясающего проекта «Filament Spool Switcher & Winder», дизайн @MiklosKiszely_486882.
ЧТОБЫ ПОЛНОСТЬЮ ЗАВЕРШИТЬ ПРОЕКТ, СКАЧАЙТЕ ОСТАЛЬНЫЕ ЭЛЕМЕНТЫ ПО ССЫЛКЕ НИЖЕ.
https://www.printables.com/pl/@Damian27/collections/1304611
Привет всем
Я напечатал множество центрирующих конусов катушек, но все они оказались в мусоре. Используя их, было сложно правильно отцентрирова��ь шпулю. Лишь спустя долгое время я понял, что проблема в том, что угол конуса слишком велик. Взяв пример с другого проекта, я решил спроектировать конус с небольшим углом, а это значит, что центрирование теперь простое и работает с первого раза.
Когда вы закончите проект, поделитесь фотографией и комментарием. Спасибо и хорошего дня.
ВАЖ��ОЕ ПРИМЕЧАНИЕ:
Я рекомендую печатать центрирующие конусы из гладких и скользких нитей, таких как PLA или PETG и т. д. ИСПОЛЬЗОВАНИЕ ЦЕНТРИРУЮЩИХ КОНУСОВ ИЗ ТПУ МОЖЕТ ПРИВЕСТИ К ПЛОХОЙ ЦЕНТРОВКЕ ОСИ КАТУШКИ!!! ТПУ, как и любой вид резины, представляет собой материал с высокой адгезией и часто используется в качестве противоскользящего материала. Эти факторы могут стать причиной неправильного положения центрирующего конуса при затягивании оси золотн��ка.
Информация о центрирующем конусе катушки:
Разработан специально для другого моего проекта «Держатель катушки с подшипниками» и «Держатель катушки донора с подшипниками».
Совместим с катушками с диаметром отверстия от 44 до 57 мм.
Совместим с оригинальными катушками, разработанными @MiklosKiszely_486882.
Я тестировал катушки таких компаний, как: Bambu Lab, Polymaker, Fiberlogy, Filamentum, FormFutura, Eryone, Spectrum, Rosa, Devil Design.
Как печатать? :
Материал: PLA — PETG.
Высота слоя: 0,2 мм
Заполнение: 20%
Настенные петли: 4
Нижние слои: 4
Верхние слои: 4
Поддержка: Нет
Брим: Нет
Я получаю много сообщений с вопросом, что напечатать для завершения проекта. Для многих это сложно. У меня самого была проблема с этим. Поэтому я решил подготовить небольшую инструкцию.
Если вы воспользуетесь всеми моими улучшениями:
Все проекты:
https://www.printables.com/pl/@Damian27/collections/1304611
1. Bambu Lab — Рама намоточной катушки 2 — Модульная конструкция
https://www.printables.com/pl/model/769319-bambu-lab-winder-spool-frame-2-modular-design
2. Bambu Lab — Рамка донорской катушки 2 — Модульная конструкция
https://www.printables.com/pl/model/766774-bambu-lab-donor-spool-frame-2-modular-design-for-s
3. Лаборатория Бамбу — обновлены все шестерни и оси.
https://www.printables.com/pl/model/478967-bambu-lab-filament-spool-winder-upgraded-all-gears
4. Bambu Lab — улучшенная направляющая нити, салазки для направляющей нити, каретка и ручка направляющей нити.
https://www.printables.com/pl/model/478923-bambu-lab-filament-spool-winder-upgraded-filament-
5. Bambu Lab — Держатель намоточной катушки с подшипниками — Модульная конструкция
https://www.printables.com/pl/model/740644-winder-spool-holder-with-bearings-for-bambu-lab-fi
6. Bambu Lab — Держатель донорской катушки с подшипниками — Модульная конструкция
https://www.printables.com/pl/model/750033-donor-spool-holder-with-bearings-for-bambu-lab-fil
7. Универсальный центрирующий конус катушки для устройства переключения и намотки катушек с нитью Bambu Lab https://www.printables.com/pl/model/752030-universal-spool-centering-cone-for-bambu-lab-filam
8. Тормоз катушки для устройства переключения и намотки катушек с нитью Bambu Lab
https://www.printables.com/pl/model/748642-spool-brake-for-bambu-lab-filament-spool-switcher-
9. Рукоятка для ручной перемотки и адаптер для электрической отвертки.
https://www.printables.com/pl/model/805532-handle-for-manual-rewind-and-hexagonal-adapter-for
10. Подставка для устройства переключения и намотки катушек с нитью Bambu Lab.
https://www.printables.com/pl/model/479022-stand-for-bambu-lab-filament-spool-switcher-winder
11. Моторный привод 2 — модульная конструкция для подставки — функция автоматической остановки для устройства переключения и намотки катушек с нитью Bambu Lab.
https://www.printables.com/pl/model/485389-motor-drive-for-stand-auto-stop-function-for-bambu
