Картонные зажимы

Чем заняться, когда сидишь дома, ну мне ответ очевиден. Я хочу строить вещи! А когда дело доходит до сборки вещей дома, я люблю использовать картон или 3D-печать, так почему бы не использовать и то, и другое. Поэтому я хотел создать модульную систему для соединения картона разными способами.

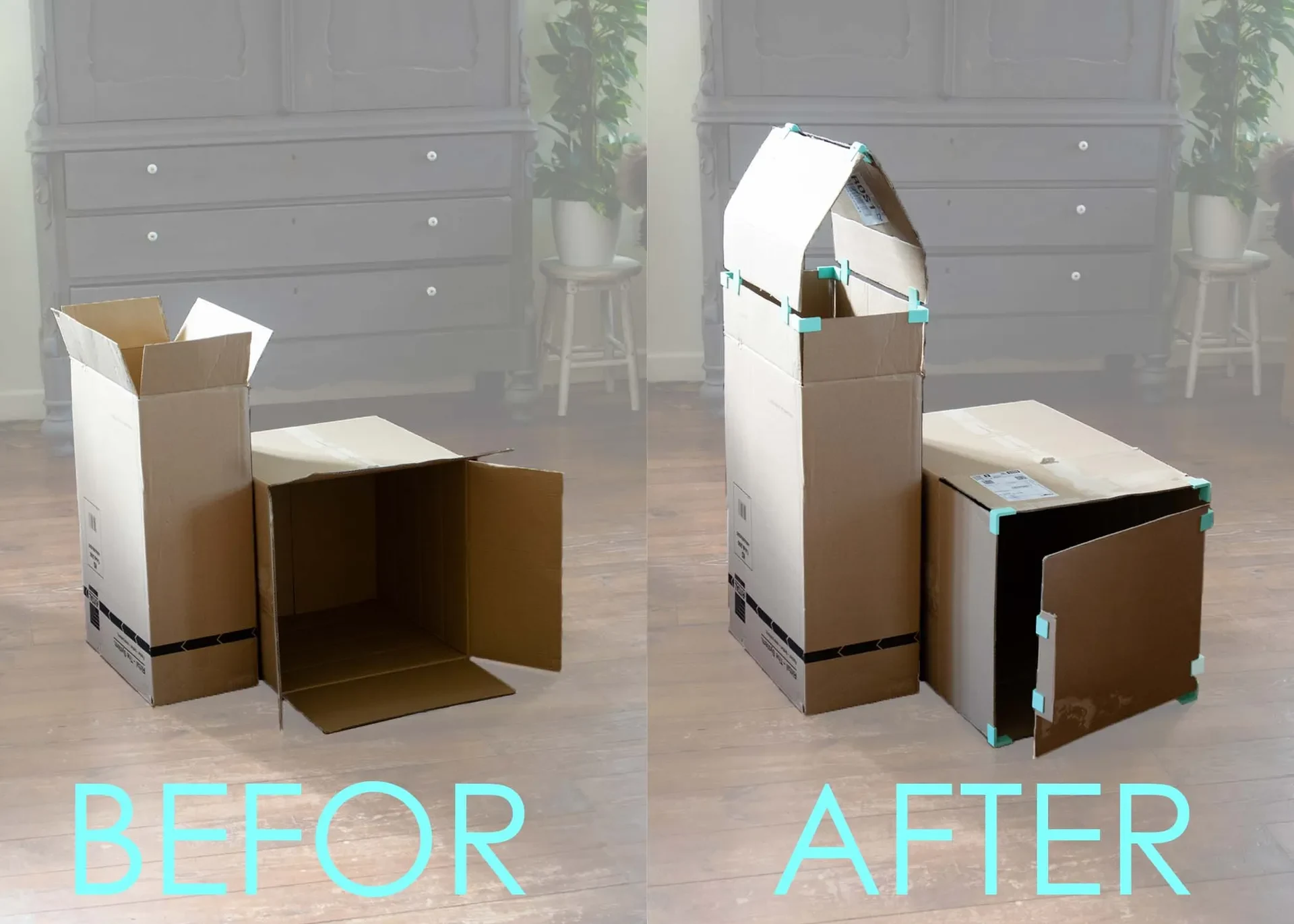

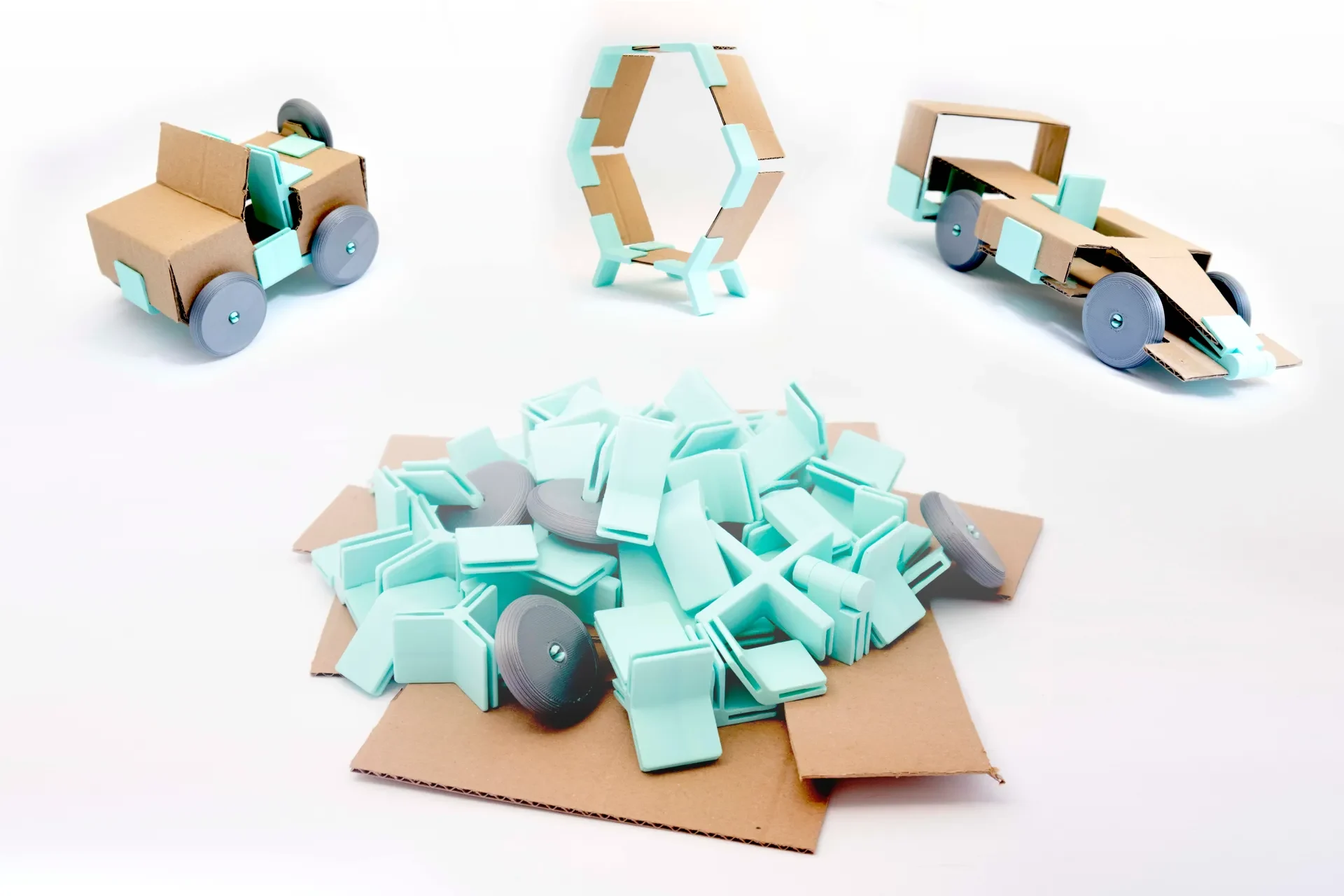

Так появились Cardbored Clips! Теперь вы можете сделать сумасшедшие вещи из картона, и это проще, чем когда-либо. Вы можете использовать его, чтобы построить с детьми форт, настольную игру, гоночную машину и т. д.

Клипы

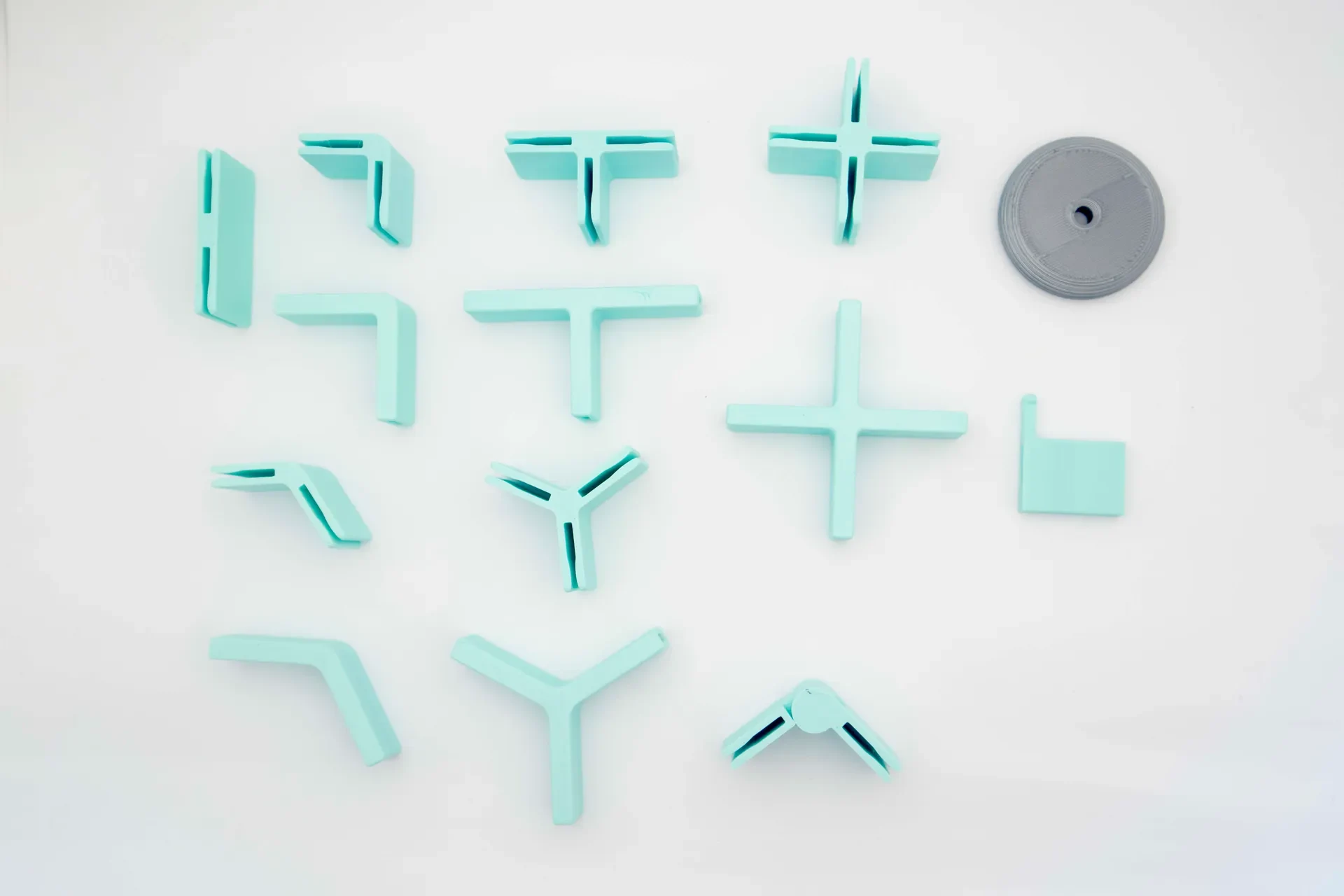

*Все варианты коротких зажимов, включая колесо среднего размера.*

Я создал два типа клипов: короткие и длинные. Последний был впервые разработан с учетом крупных конструкций. Но после некоторого тестирования кажется, чт�� короткие клипы работают так же хорошо. Я все еще включил длинные части, если вы планируете в основном создавать большие вещи. Для каждого размера клипсы также имеют свои варианты. Краевые детали с закрытой стороной, которые можно крепить по углам картонного листа. Для красивого и стильного образа. и есть более универсальные средние части с открытыми концами. Я пробовал зажимы с разными коробками, должно работать с картоном от 3 до 2 мм. Обычно одна канавка (гофрированный слой), но даже если она тонкая, можно немного сгладить концы, и тогда она тоже подойдет.

На данный момент существует 7 типов клипов, но я планирую расширить их до специализированных клипов.

I = прямой разъем 180 градусов
L = разъем 90 градусов
Т = Т-разъем с шагом 90 градусов
X = перекрестный соединитель с шагом 90 градусов.

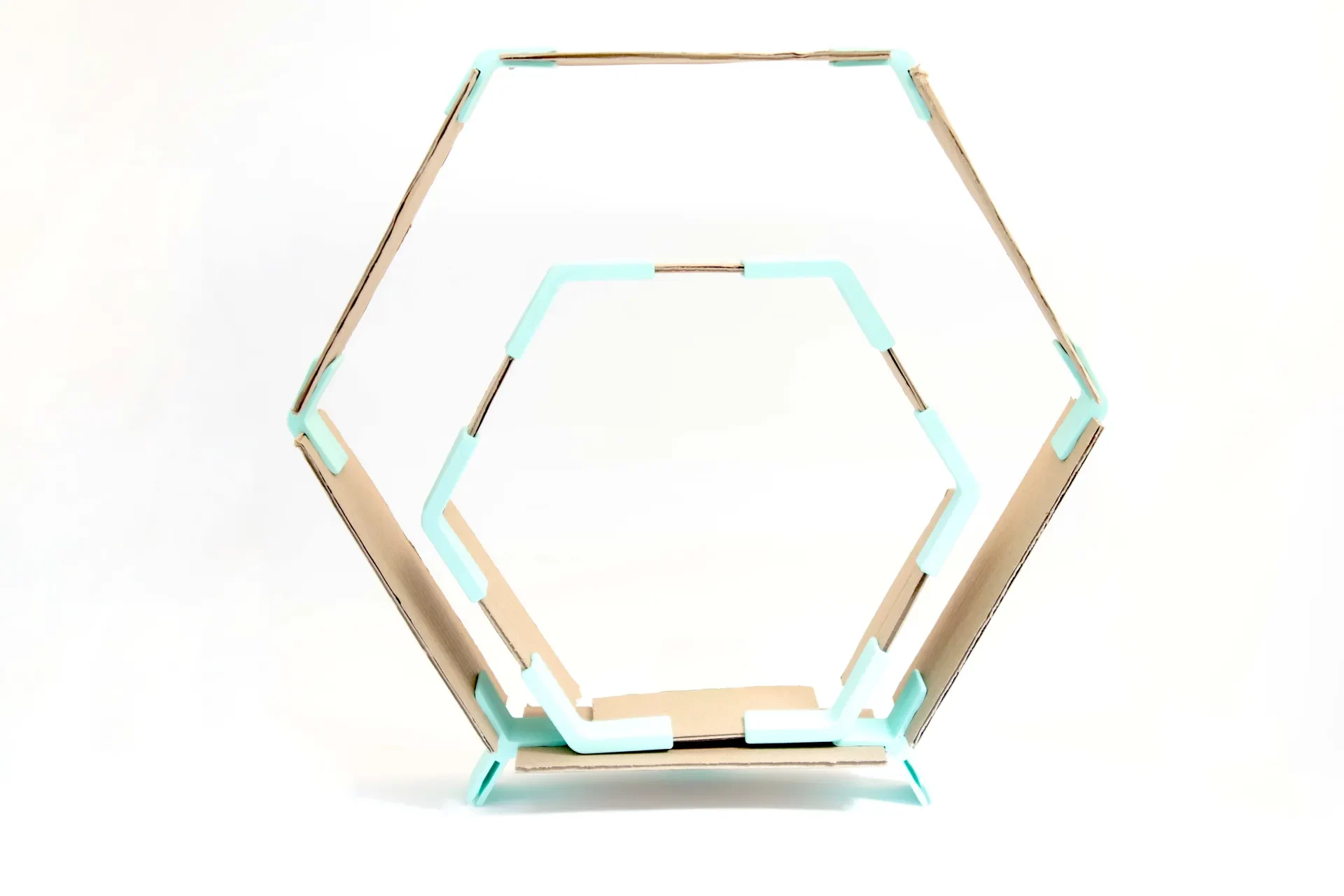

J = разъем с изгибом 120 градусов
Y = трехточечный разъем через каждые 120 градусов
H = шарнир с диапазоном от 0 градусов до 270 градусов.

Файлы именуются сначала по размеру, затем по позициям, а затем по типу: [размер]_[позиция]_[тип].stl, например «short_mid_L.stl»

Помимо этого, есть еще несколько дополнительных частей, которые имеют другую схему именования. Они совершенно очевидны, поэтому пояснения не требуются.

Дизайны

Вы не ожидали, что я оставлю вас только с клипами, не так ли? Что ж, я уже сделал несколько дизайнов и рад поделиться ими с вами. Со временем планирую сделать больше дизайнов. А пока я подарю эту прекрасную гоночную машину.

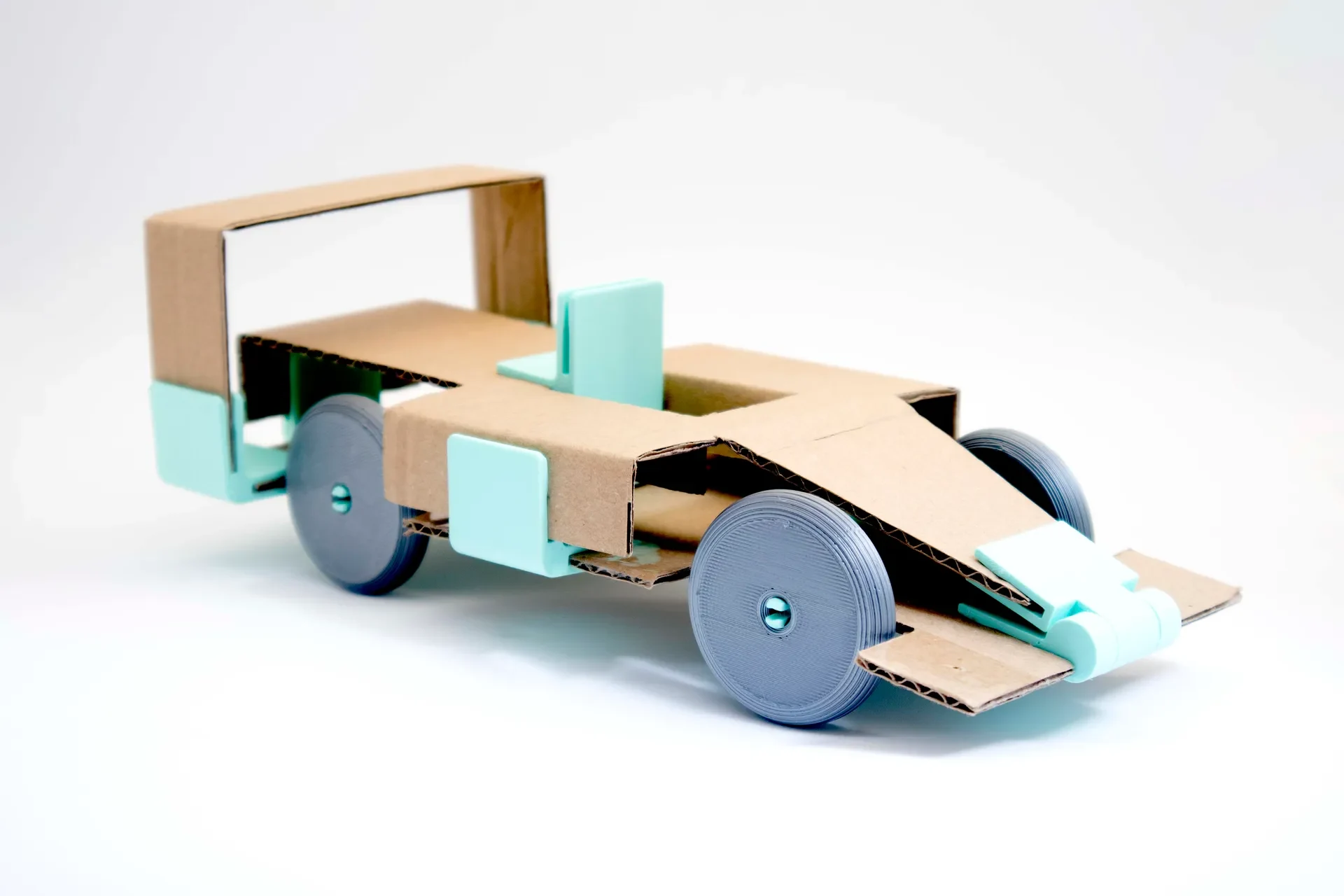

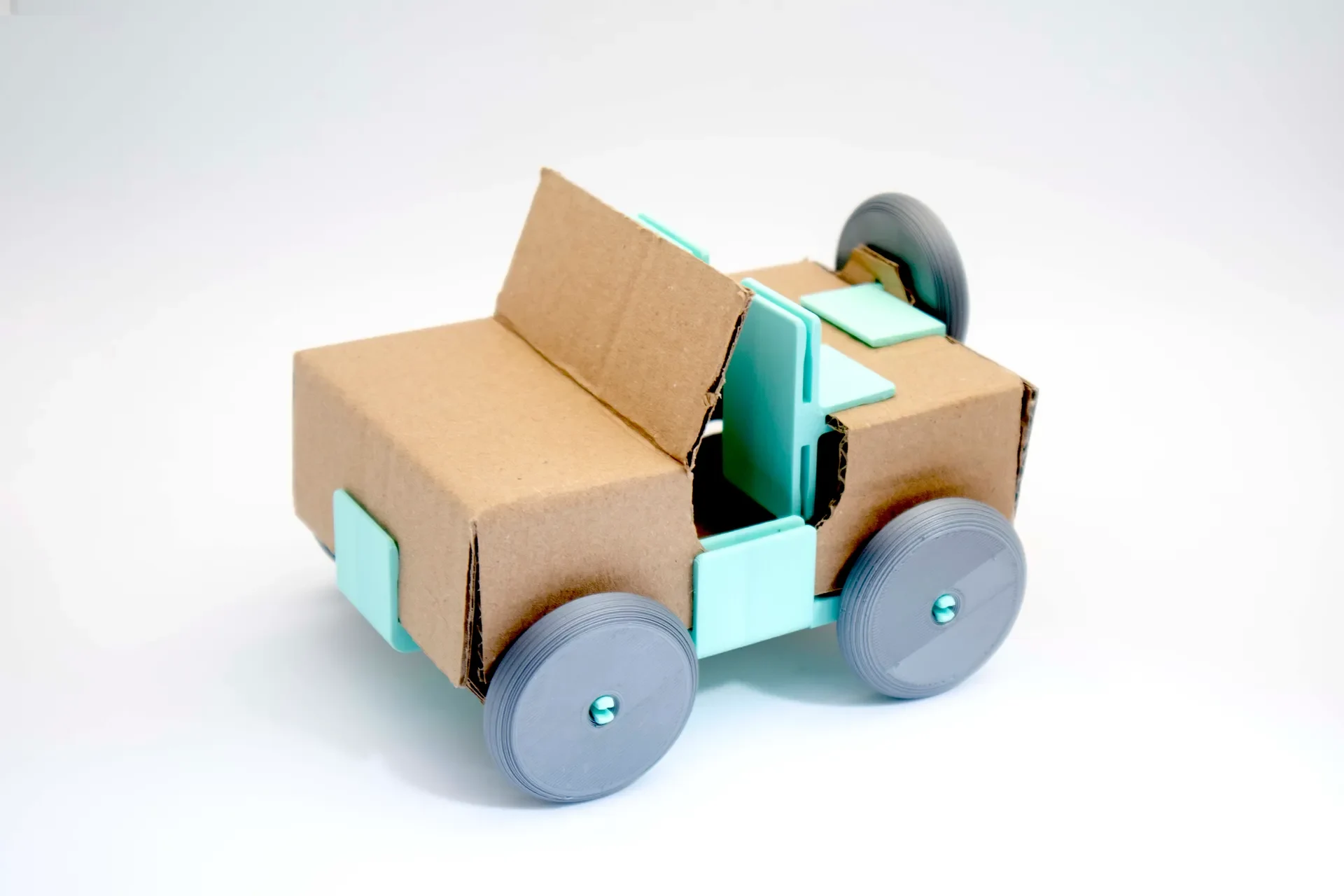

Гоночная машина

*Игрушечную гоночную машинку, которую легко сделать с помощью картонных зажимов.*

Загрузил DXF-файл с шаблоном картонных деталей (PDF загрузить не удалось). Импортируйте это в Illustrator или Inkscape и распечатайте на двух листах бумаги. Вы можете использовать его как шаблон или приклеить на картон и заранее раскрасить на компьютере или вручную. Я дам вам разобраться, как разместить все клипы. Совет: сначала поместите все детали L на нижнюю часть. Итак, для Гоночной машины вам понадобятся следующие детали.

5x short_mid_L
4x короткая_средняя_ось
4x колесо_М
1x short_mid_H
3 картонных детали по шаблону
Предложения?

Если у вас есть предложения по деталям, по улучшению или, может быть, вы считаете, что какой-то детали не хватает. Пожалуйста, дайте мне знать в комментариях. Идеи дизайна, которые вы хотели бы видеть, также приветствуются, я всегда люблю вызов.

ОБНОВЛЕНИЕ

У меня было не так много времени на этот проект, как я думал, поэтому я добавил файл .STEP с одним клипом, чтобы вы могли создать собственный клип самостоятельно. Удачи и наслаждайтесь.

**Краткая оговорка. Мне пришла в голову эта идея, и я сразу же начал заниматься дизайном и моделированием для печати. После этого я воспользовался возможностью погуглить, и да, там было несколько похожих проектов, но это мой собственный взгляд на концепцию. У меня нет цели кого-либо копировать.**

Распечатать инструкции

Все детали можно напечатать со стандартным профилем DRAFT толщиной 0,3 мм от Prusa, поддержка не требуется. Есть одно исключение для петель. Их необходимо печатать со СКОРОСТЬЮ или КАЧЕСТВОМ 0,2 мм. Я включил файлы .3mf некоторых настроек.

У меня были проблемы с ориентацией некоторых моделей, но я исправлю это в будущем. Для большинства деталей наилучшая ориентация печати ясна, за исключением петель, сюрприз. Модель открытой петли можно распечатать с вертикальной осью петли. В результате получается плотный, но гладкий шарнир. Закрытый шарнир можно напечатать с помощью оси
