Аэрограф покрасочная камера

2025-11-25 Прежде чем распечатать это, пожалуйста, взгляните на мою новую модель. Он был переделан с нуля, чтобы уменьшить количество деталей и значительно упростить сборку.

https://makerworld.com/en/models/2042072-airbrush-spray-booth-v2#profileId-2203198

*****************************

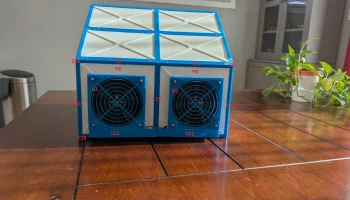

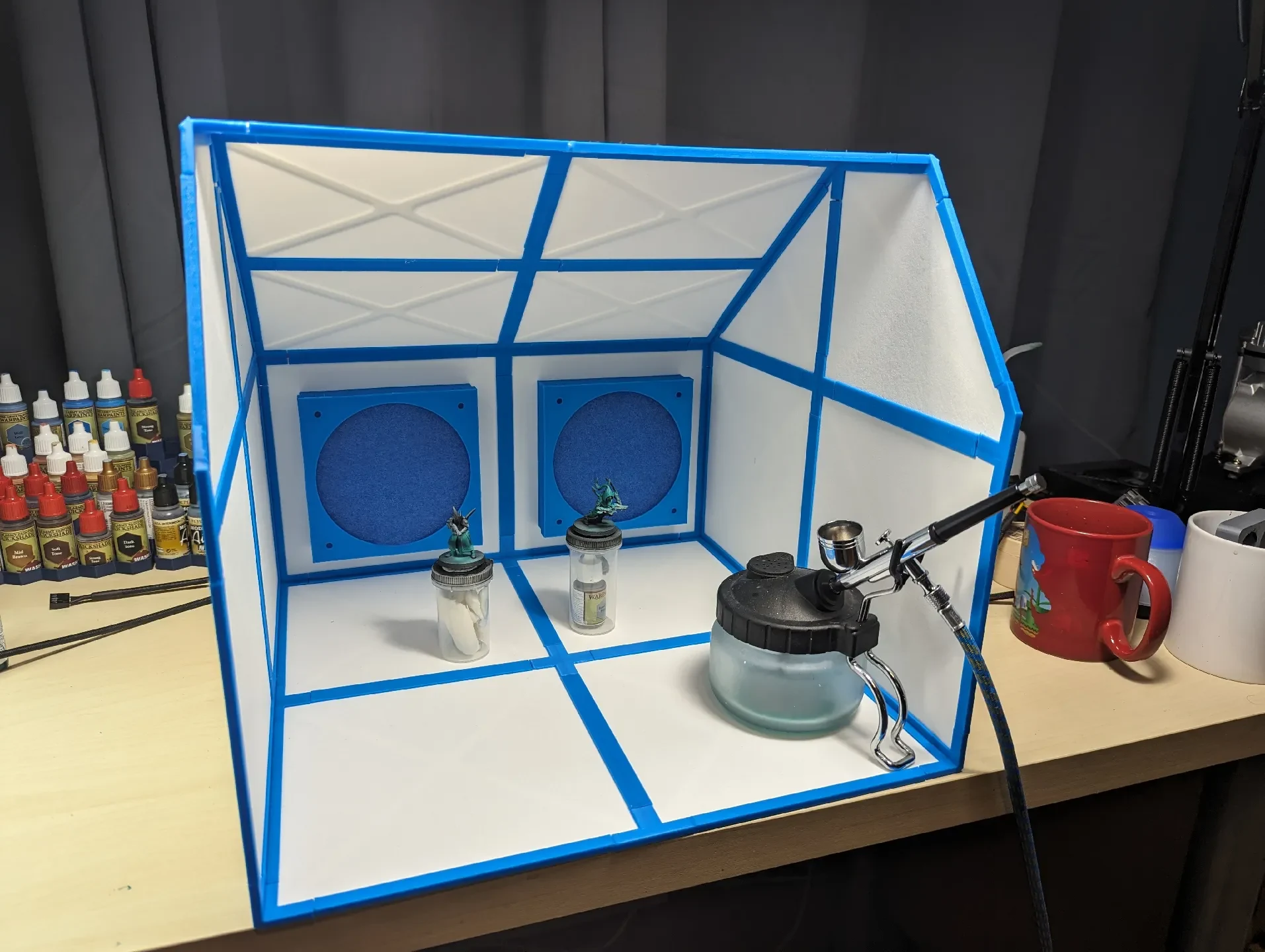

Это покрасочная камера для аэрографа. В нем используются 2 вентилятора для ПК высотой 120 мм с высоким статическим давлением. Фильтр представляет собой обычный фильтр для аэрографической камеры, обрезанный по размеру.

Я использовал вентилятор Noctua NF-F12 iPPC 3000 PWM, который припаял к обычному источнику питания 12 В.

Для сборки я использовал смесь суперклея и сварки трением. Ботинок можно собрать и без него, но когда вы его поднимаете, он становится хрупким.

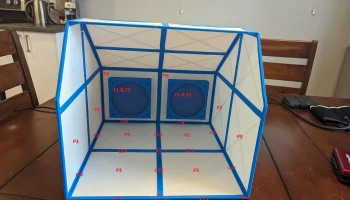

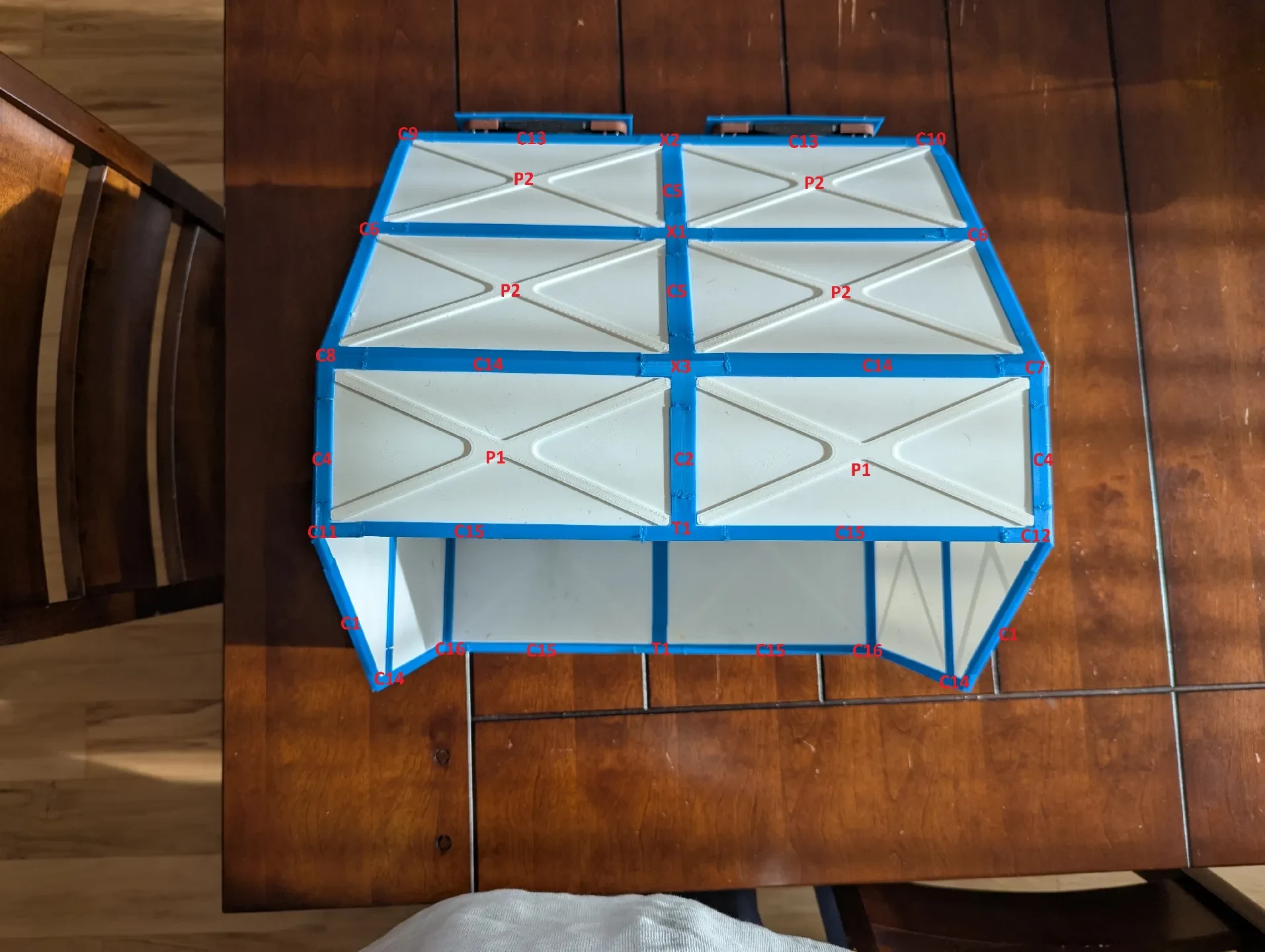

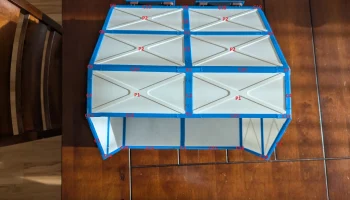

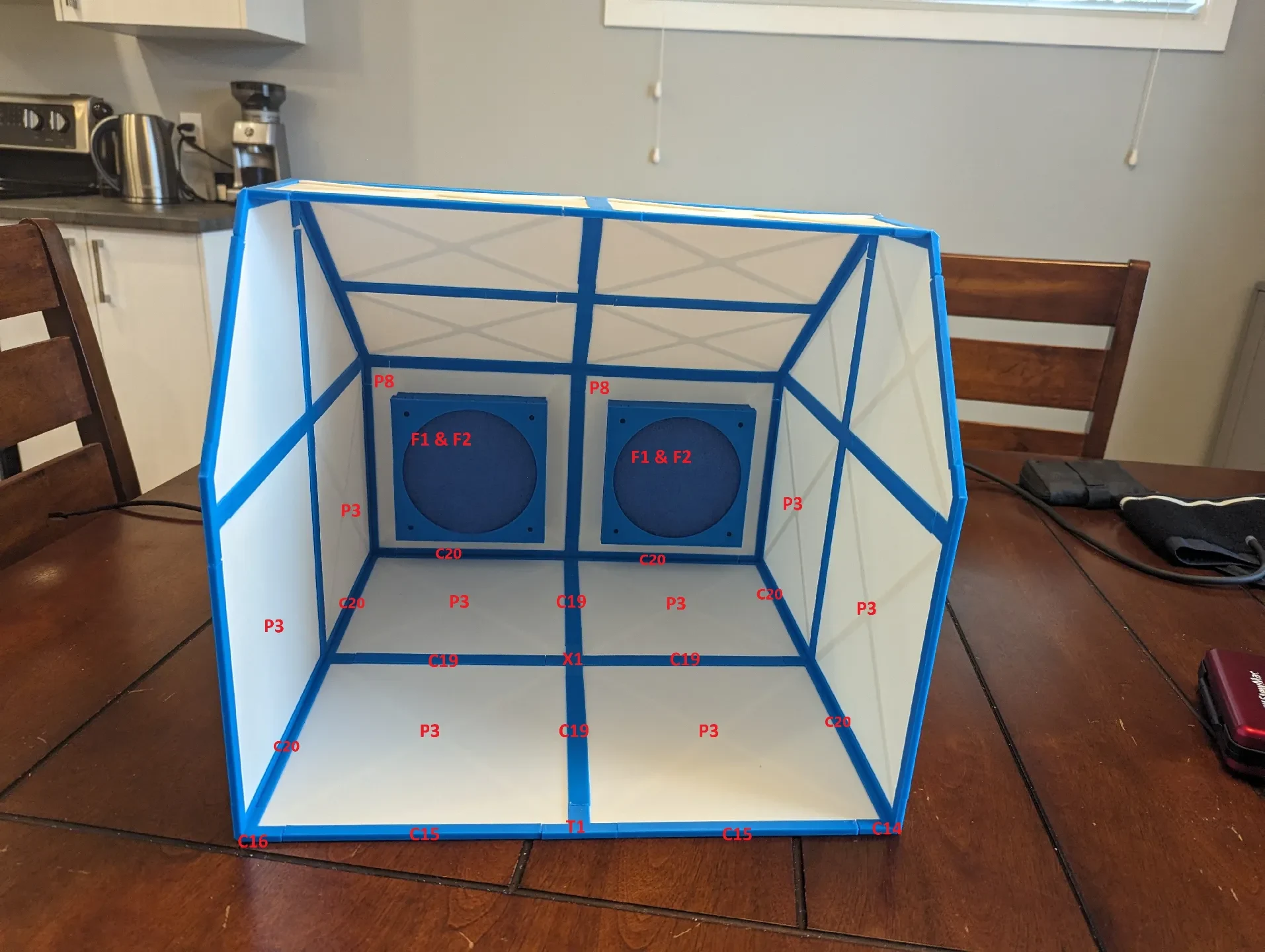

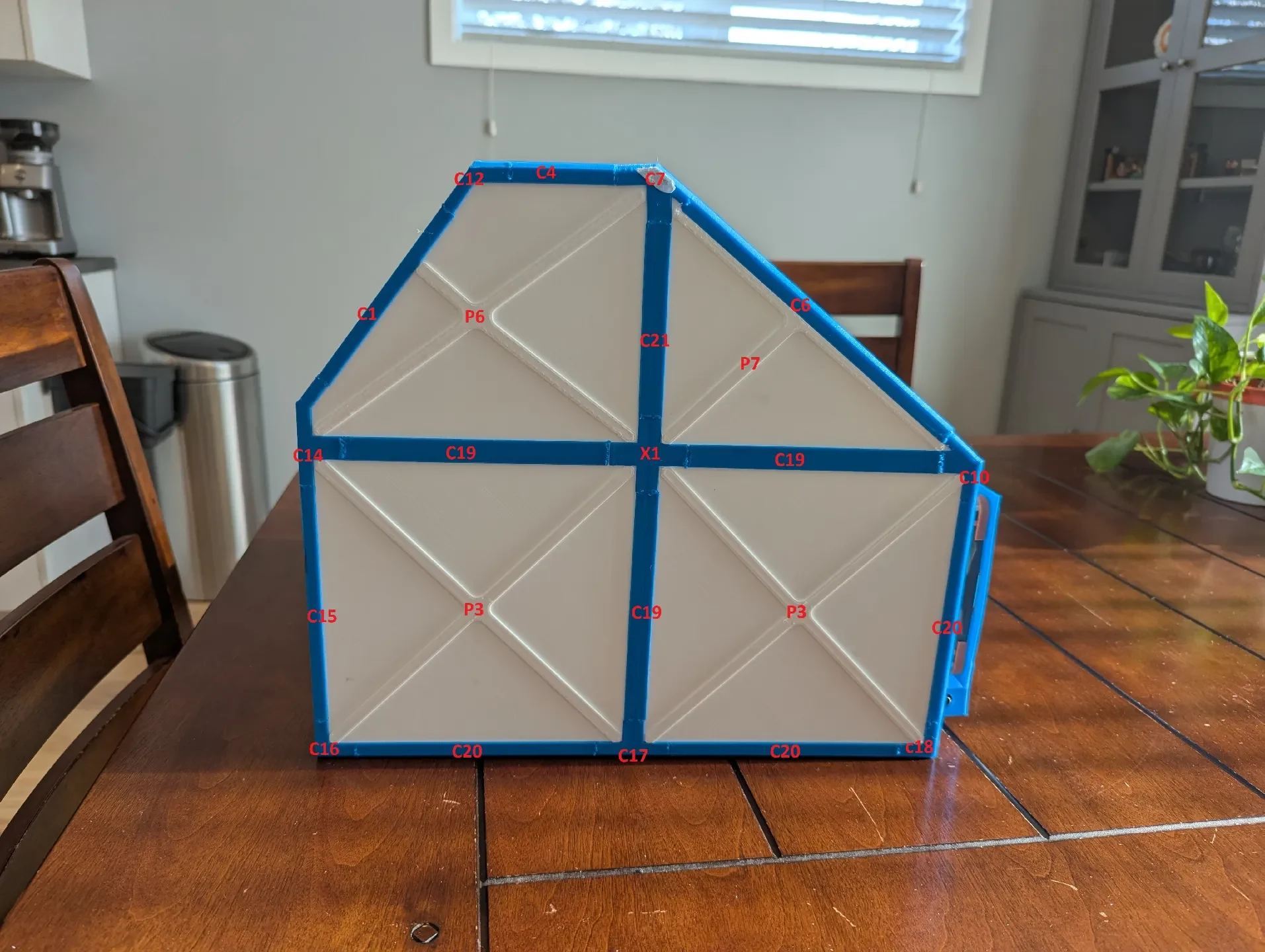

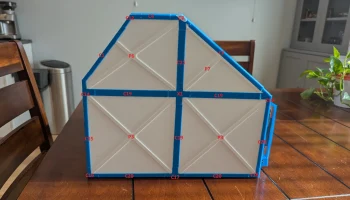

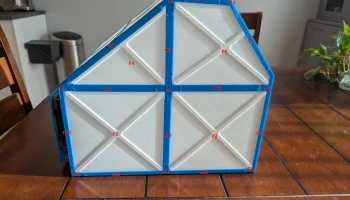

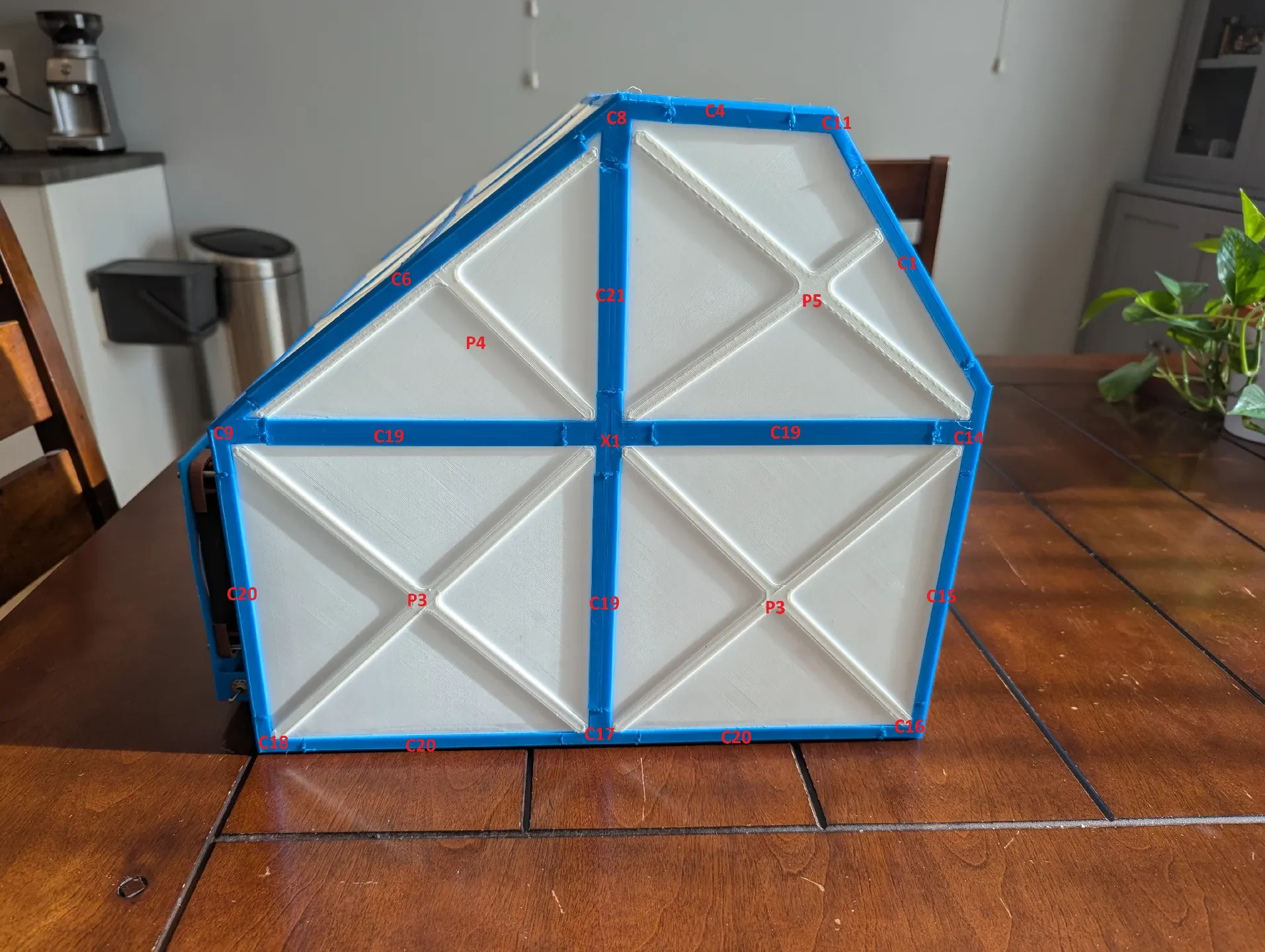

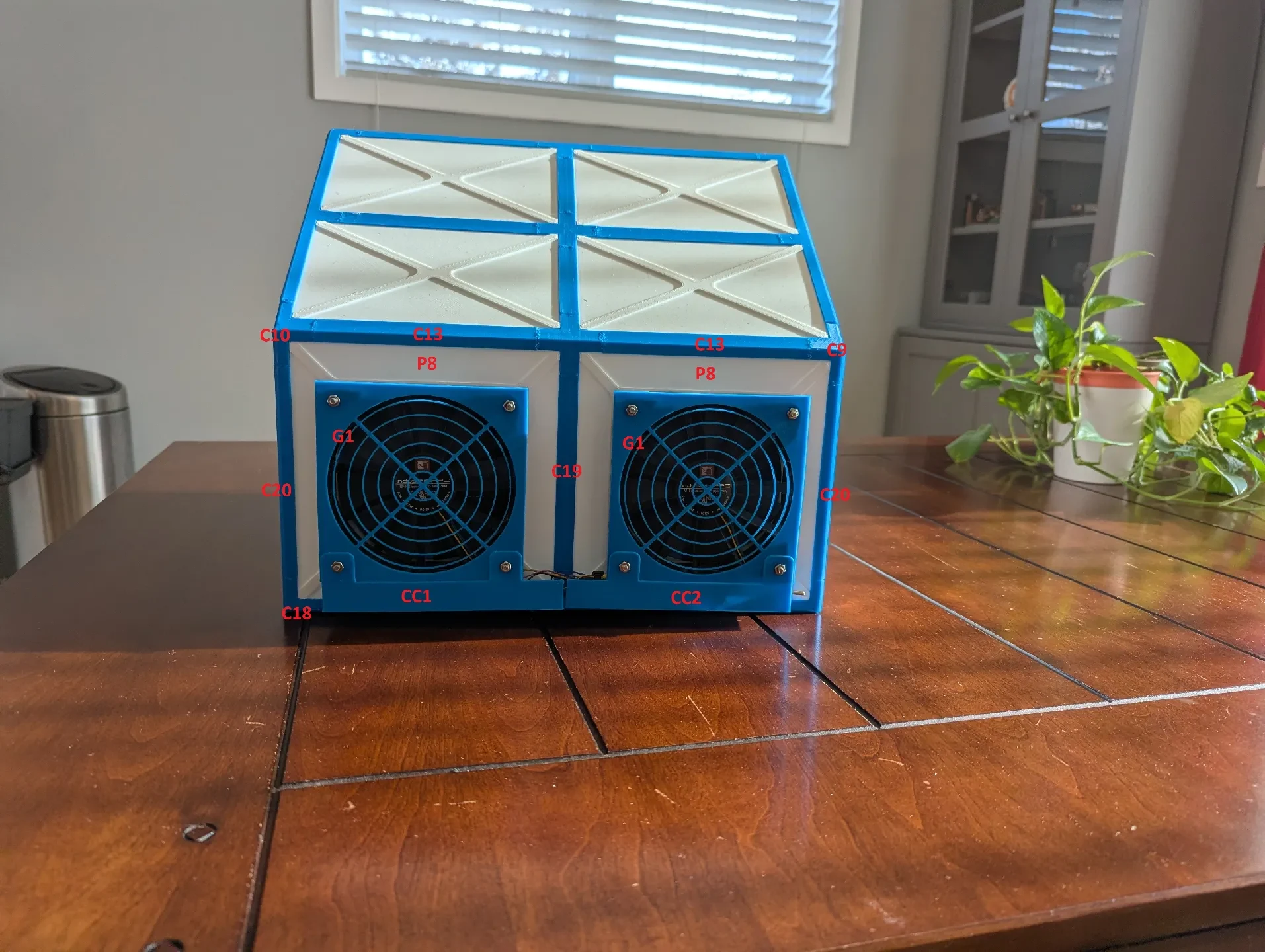

Инструкции по сборке см. на прилагаемых изображениях, на них ��казан номер детали.

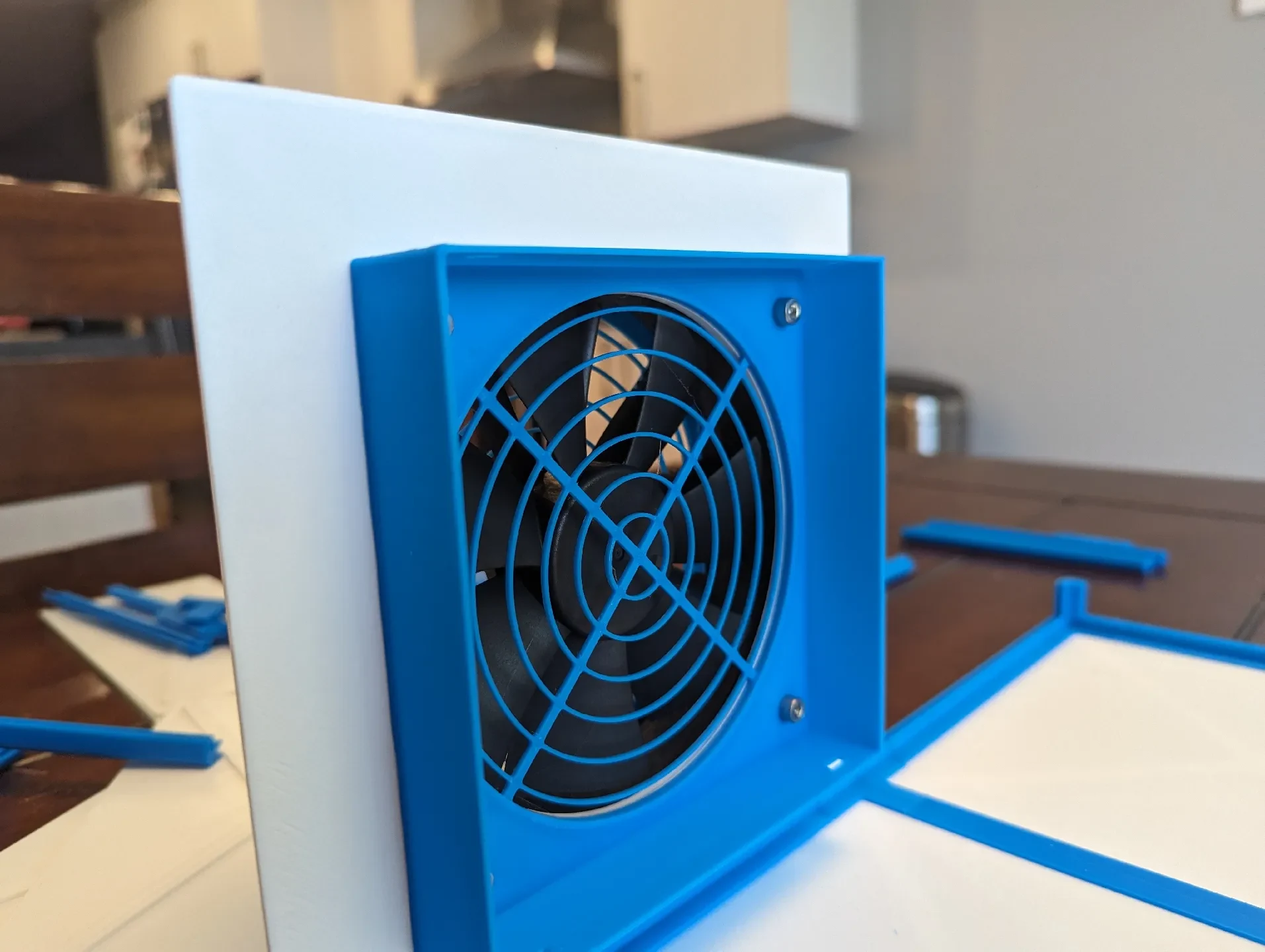

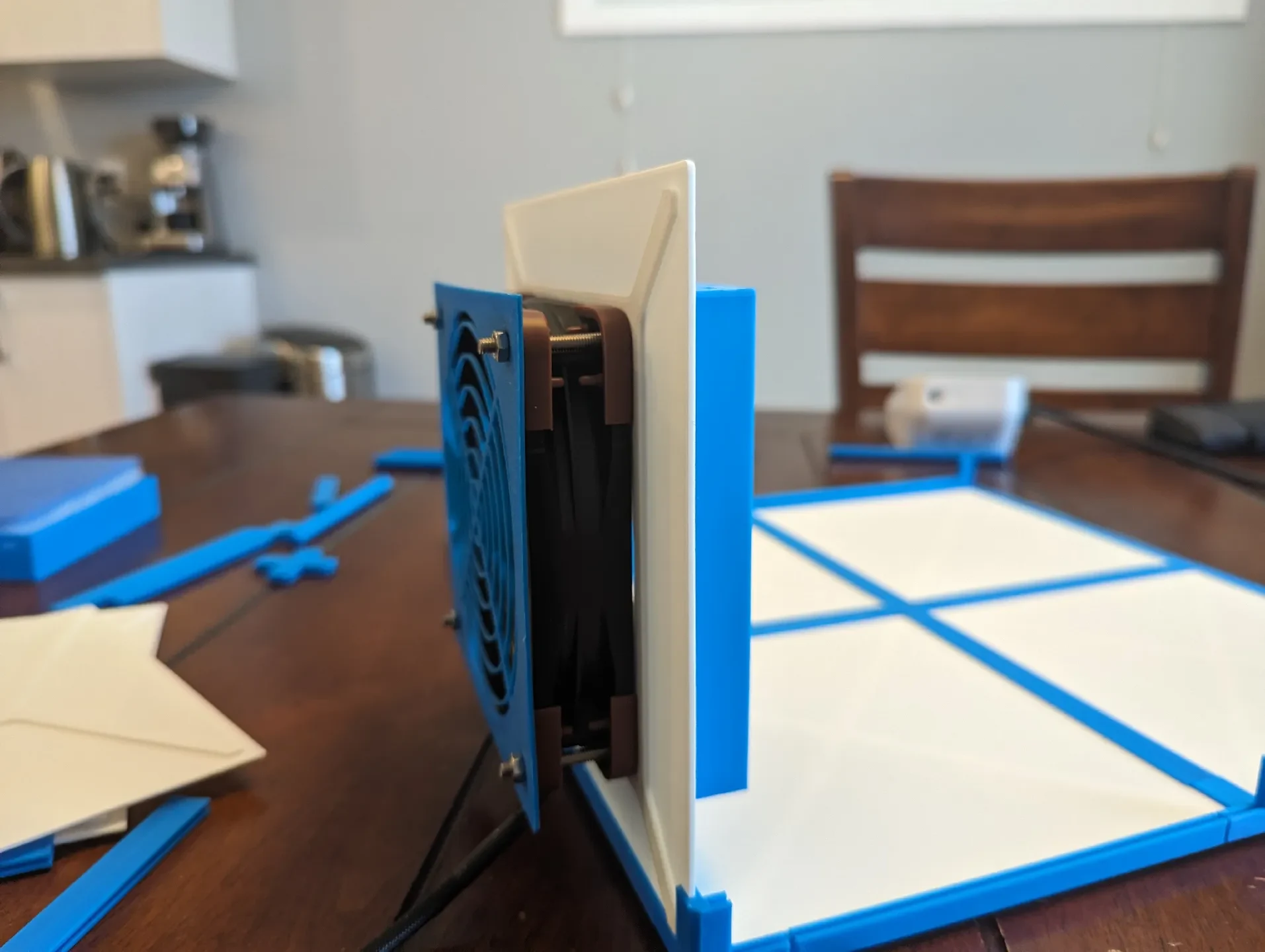

Вентилятор в сборе крепится винтами М4 диаметром 40 мм и гайками.

Основная часть проекта находится в папке проекта.

Разное. папка — это другая версия детали, если вы обнаружите, что какой-то угловой элемент не подходит к некоторым из этих деталей. файл может подойти вам.

СО��БЩАЙТЕ, КОГДА Я СОЗДАВАЛ ПРОЕКТ, Я НЕ ИСПОЛЬЗОВАЛ ХОРОШУЮ СХЕМУ ИМЕНОВАНИЯ И ЧАСТЬ НАЗВАНИЯ, ГДЕ НА ФРАНЦУЗСКОМ Я СДЕЛАЛ ВАЖНО, ЧТОБЫ ПЕРЕИМЕНОВАТЬ ФАЙЛ, ТАК ЧТО ОНИ ИМЕЮТ НЕКОТОРЫЙ СМЫСЛ, НО МОГУТ ПРИСУТСТВУТЬ НЕКОТОРЫЕ НЕБОЛЬШИЕ ОШИБКИ. Особенно это касается угловой части, поскольку они очень похожи. Я загрузил этот проект после комментария на Reddit, хотя поначалу у меня не было намерений этого делать.
