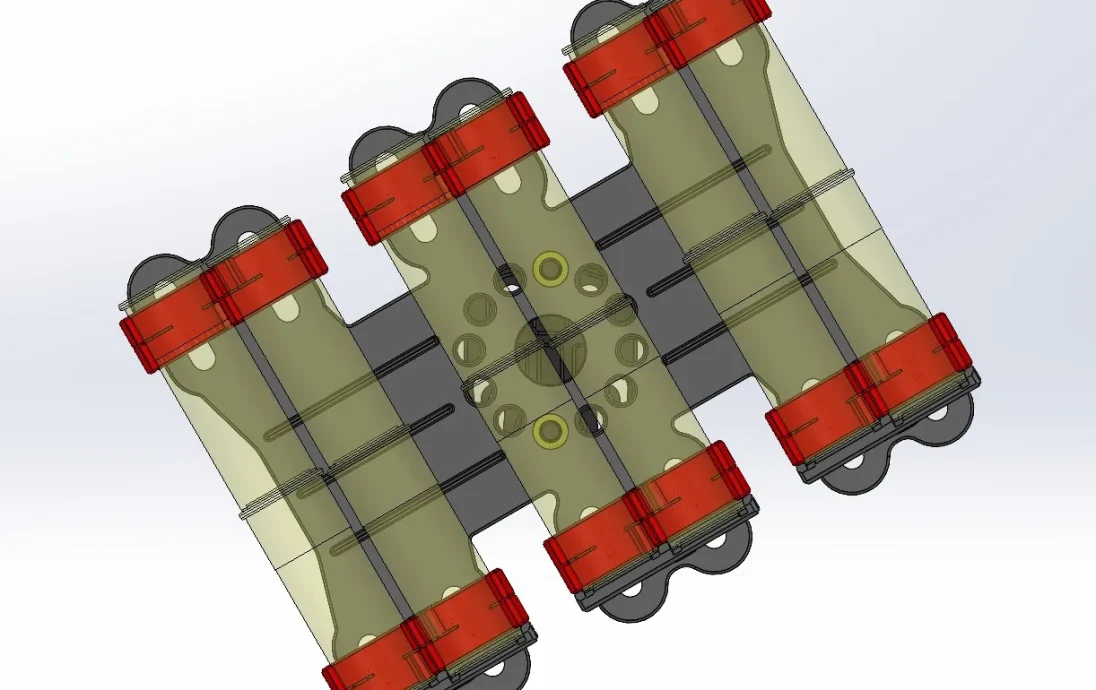

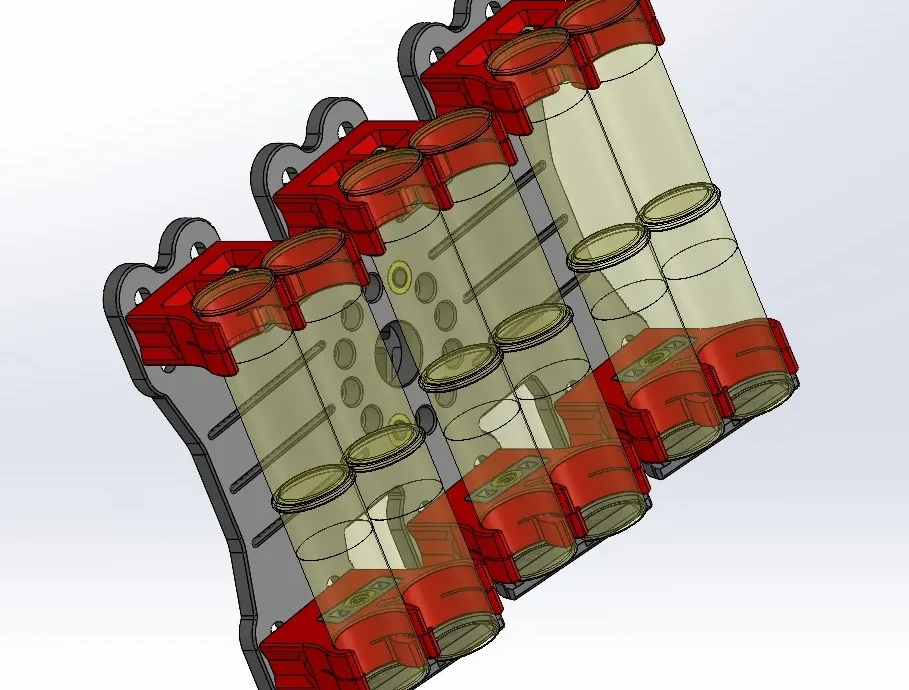

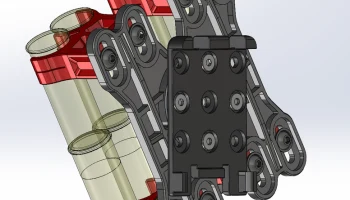

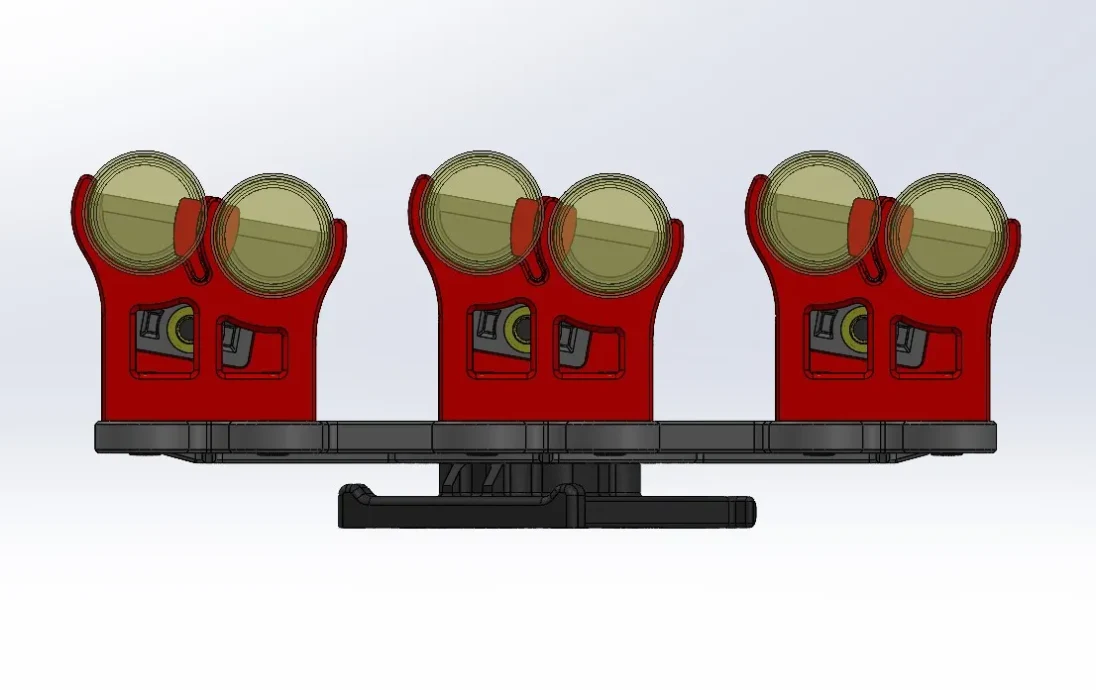

Пистолет SFAv2 3x4 Shell Caddy 12ga Quad Load 3
Вторая версия моего оригинального Shell Caddy.
Разработан для систем крепления ELS и Tek-Lok.
Может подойти другим с шагом отверстий 1,5 дюйма.

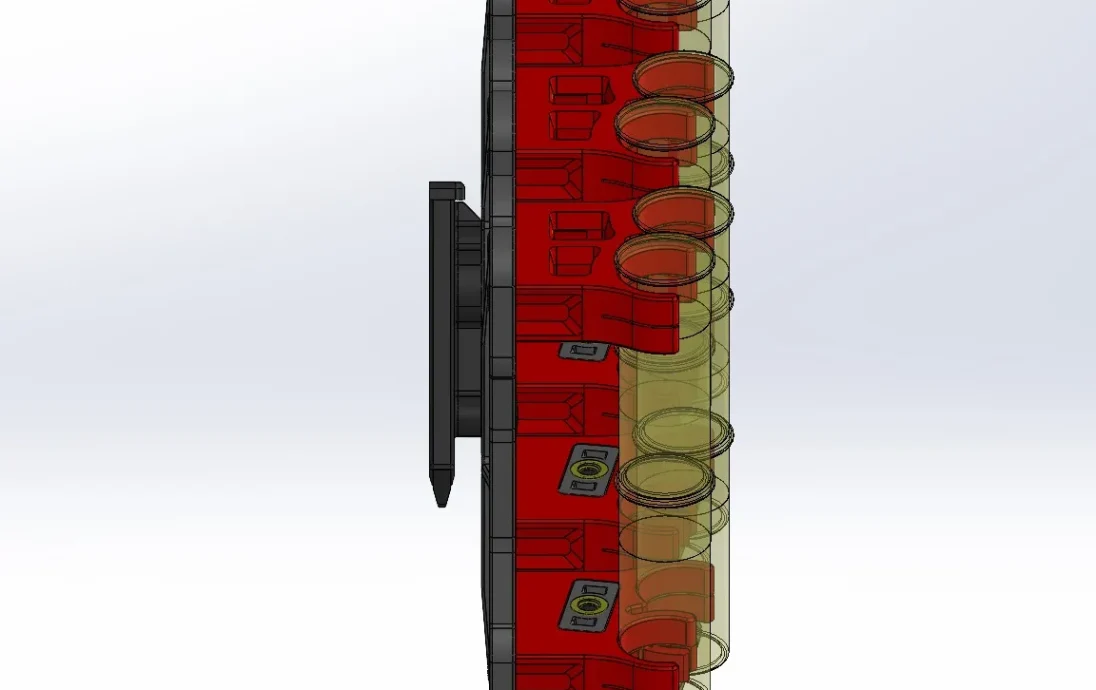

Угол захвата 10° на группах оболочек
Добавлены варианты монтажа и конфигурации.
Новые детали работают со старыми креплениями. Если у вас есть оригинальные, вы можете просто обновить зажимы и задние упоры!
Этот редизайн призван -
Сделать детали пригодными для левой и правой руки
Добавьте больше вариантов крепления
Упростите старую версию
Меньше оборудования
Меньше времени и материала для печати
Более простая сборка
Можно использовать почти все те же части, если вы хотите переключить его с сильной руки на слабую.
Улучшить удержание оболочки и облегчить вытягивание
сохраните удобство использования с исходной версией, чтобы получить еще больше возможностей
Возможность использования снарядов большей длины
Что вам понадобится -
(1) Задняя пластина 3x4
(3) Клип 1
(3) Клип 2
(3) Концевая заглушка
(3) Концевые упоры — слева или справа, в зависимости от того, с какой стороны вы будете его использовать.
(17) Резьбовые вставки. Используйте только вставки M5x5,8x7,1 мм, поскольку более длинные вставки не подойдут.
(12) Винты M5 x 12 — мне нравятся эти фланцевые головки.
(5) Винты M5 x 16 — я использую для них тот же тип.
(1) Вилка ELS или крепление Tek-Lok
Распечатать заметки -
Это было разработано для печати с помощью PETG.
Предназначен для печати с соплом 0,6, высотой слоя 0,3 и большим количеством стенок. У меня 3 мм. Сопло 0,4 и слой 0,2 тоже подойдут.
Вам не нужно печатать с подставками. Поддерживаются только вставные отверстия на зажимах, но в этом нет необходимости. Ничто другое не потребует поддержки
Убедитесь, что сцепление вашей кровати на высоте! Задняя пластина будет такой же плоской только в том случае, если она останется приклеенной к печатной платформе. Дайте ему остыть, прежде чем снимать его с рабочей пластины, чтобы предотвратить деформацию из-за нагрева.
Замечания по сборке -

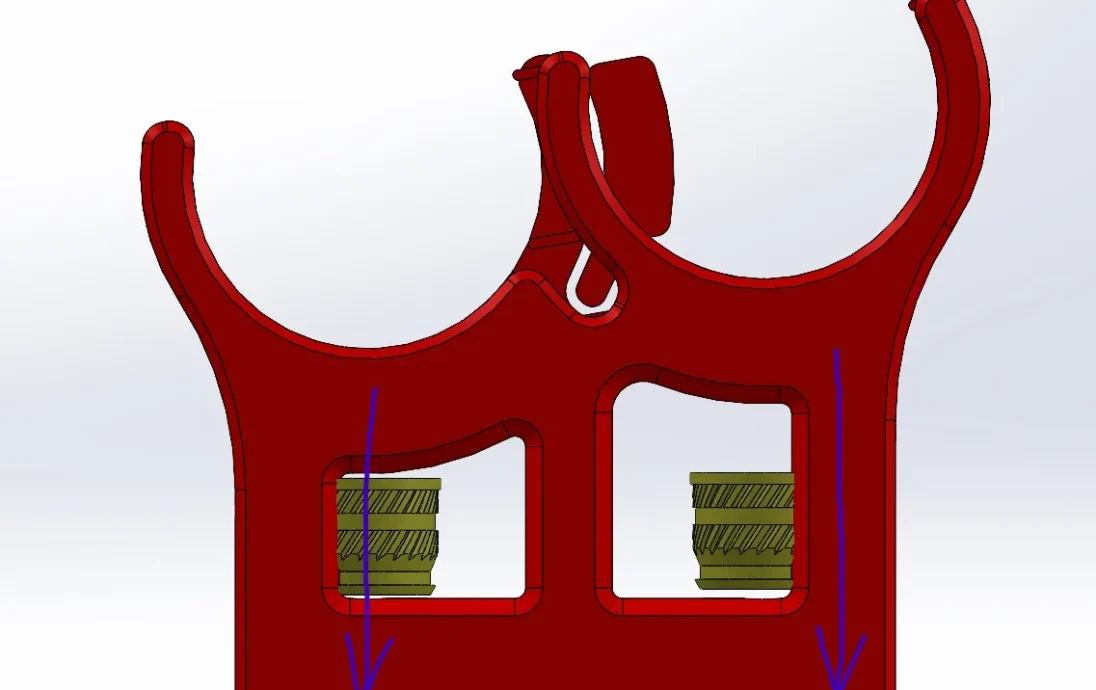

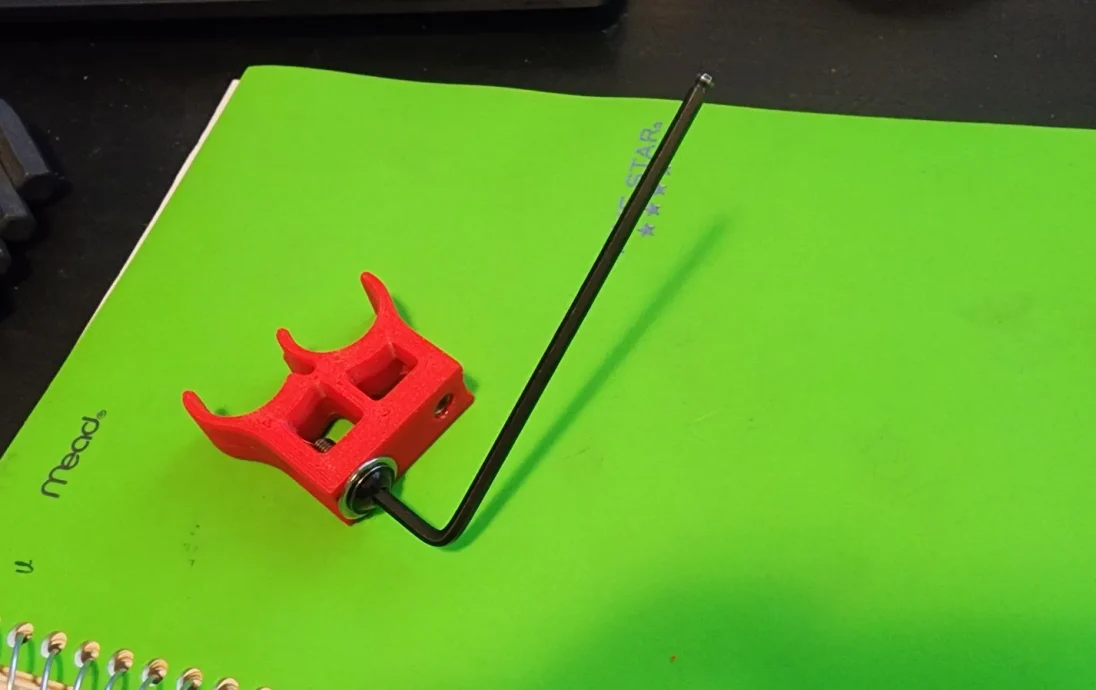

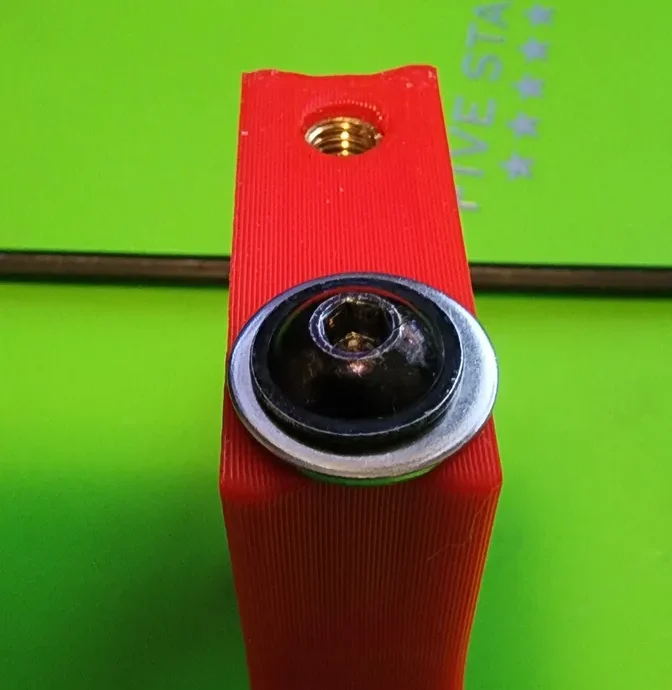

Резьбовые вставки. Обязательно используйте правильные вставки и устанавливайте их, как показано на рисунке, так, чтобы выводной конец был направлен в сторону от корпусов. Это немного больно, но конечный результат — гораздо более сильная часть. Просто используйте шайбу и винт M5, чтобы закрепить их на задней стороне, как показано на рисунке. Вы нарисуете их вплоть до ступеньки на дне дыры.

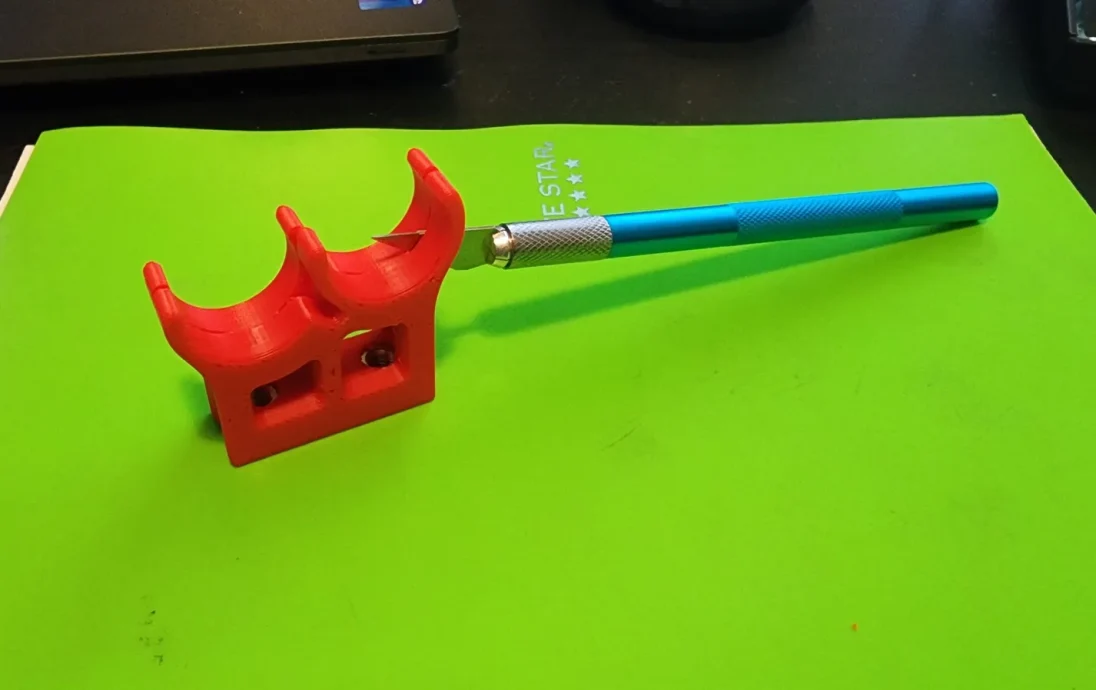

Зажимы — разрежьте опоры между удерживающими пальцами канцелярским ножом. Когда вы отрежете опоры от средних пальцев, большая опора должна сразу упасть.
Концевые упоры и заглушки плотно прилегают. После того, как вы вставите вставку в заглушку, не бойтесь приложить все усилия, чтобы полностью установить заглушку и концевой упор.
