Brain Vase

Хорошо, моделирование этой штуки было трудной задачей, и я, вероятно, поджарил несколько клеток мозга, пытаясь сделать модель готовой к печати. Я пробовал Blender, Meshmixer, Meshlab, SolidWorks, MeshMagic и некоторые другие малоизвестные программы, но ни одна из них не смогла исправить модель. Поэтому для его печати могут потребоваться некоторые дополнительные шаги. Если вас это не пугает и вы хотите, чтобы эта волшебная ваза стояла у вас дома, продолжайте читать.

На этой странице вы можете скачать три файла:

Brain_vase.3mf (файл проекта)
Brain_vase.stl (модель вазы)
Brain_vase_neg_volume.stl (модель отрицательного объема)

Первый файл — это файл проекта, который должен быть очень близок к файлу, готовому к печати. Несмотря на то, что может возникнуть конфликтная ошибка, она все равно должна печатать нормально. Используйте этот файл с PrusaSlicer, чтобы убедиться, что отрицательный объем и объект нижнего цилиндра добавлены. Когда вы откроете этот файл в PrusaSlicer, выберите опцию «Открыть как проект».

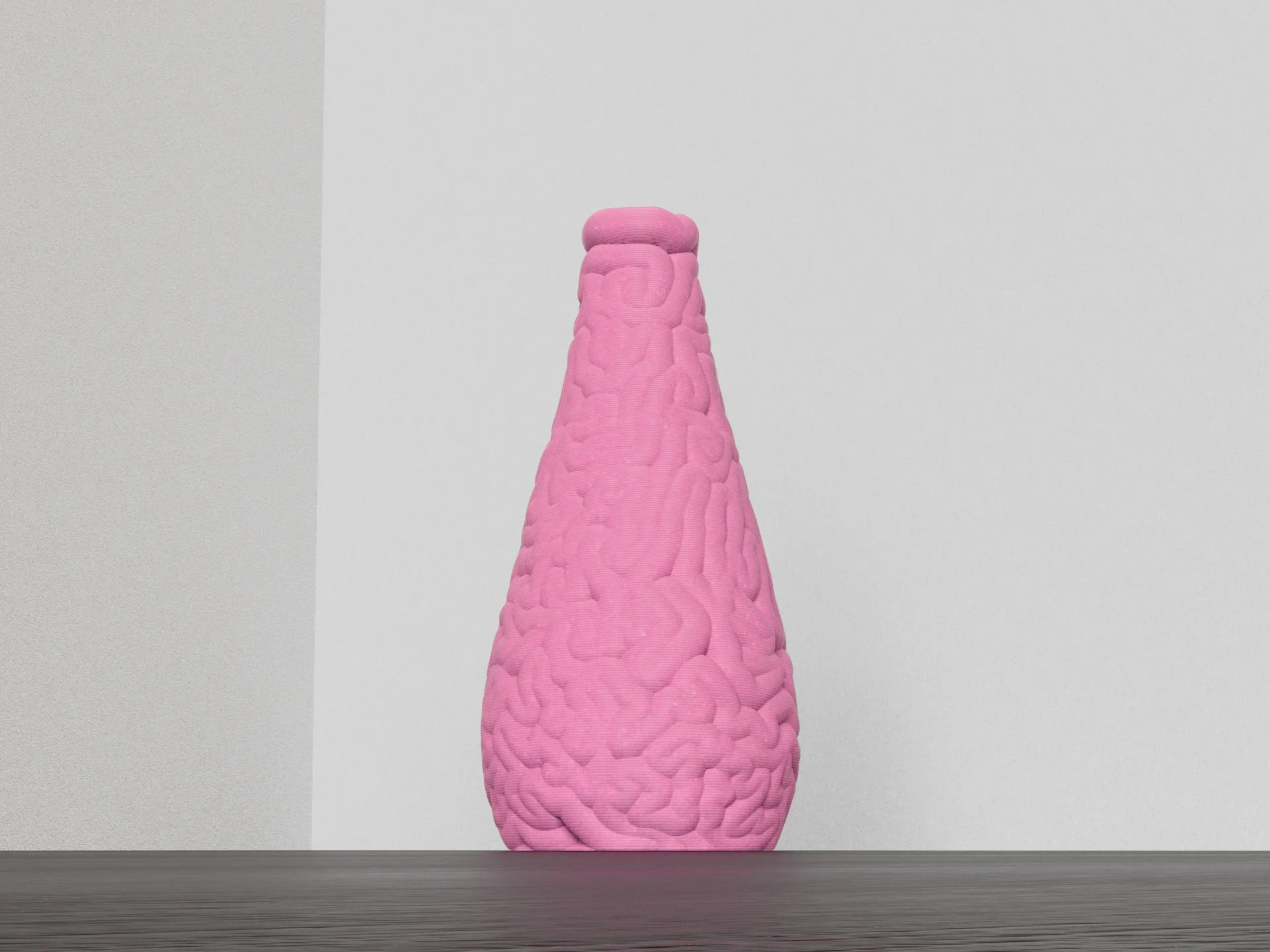

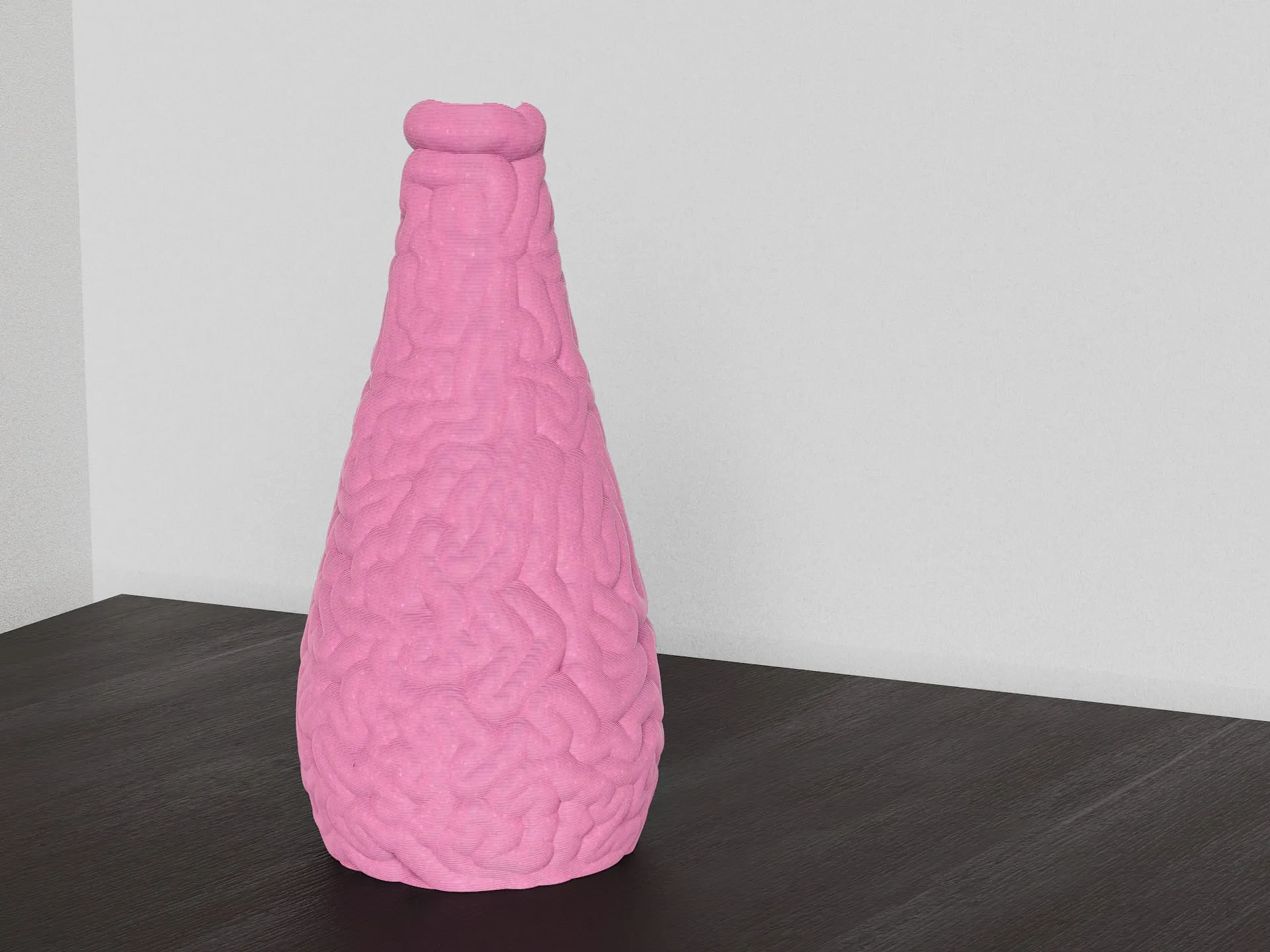

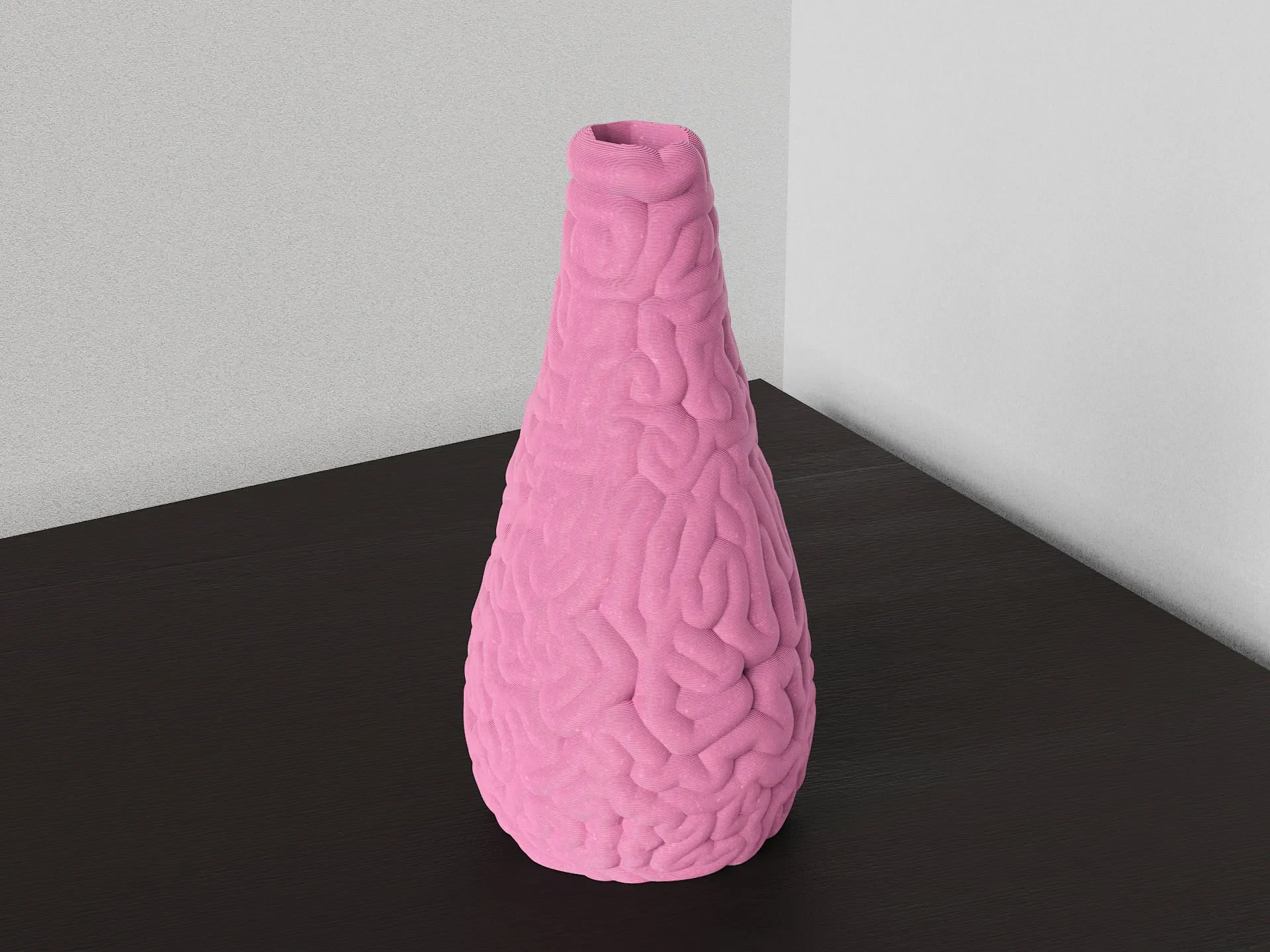

Если по какой-либо причине вы не можете открыть файл проекта .3mf или он не работает должным образом, я также включил отдельные файлы вазы и отрицательного объема .stl. Убедитесь, что масштабирование и выравнивание выполнены правильно. Что касается меня, когда я впервые открыл вазу в PrusaSlicer, а затем загрузил второй файл .stl как отрицательный объем, мне пришлось масштабировать отрицательный объем с коэффициентом 2540 (что-то с имперской → метрической системой, а затем масштабировать его на 1000 для метров или что-то в этом роде, я не знаю). При загрузке отрицательного объема в PrusaSlicer он должен автоматически центрироваться для вас, что означает, что его положение правильно совмещено с вазой. Файл отрицательного объема необходим для того, чтобы слайсер игнорировал всю внутреннюю геометрию модели вазы. После этой модификации у нас осталась ваза без внутренних препятствий, но и без дна. Мне не очень понравилась нижняя часть модели вазы, поэтому я добавил к ней разрез (в файле проекта этот разрез присутствует, на рендерах вы видите то, что включено в файл проекта). Итак, добавив отрицательный объем, я обрезал вазу на той высоте, которая мне нравилась. Затем, чтобы создать дно для вазы, вы можете просто добавить цилиндр в PrusaSlicer. Убедитесь, что он не является дочерним элементом объекта вазы, иначе отрицательный объем также удалит цилиндр, оставив вас снова без дна. Расположите объект цилиндра внизу, масштабируйте его так, чтобы между цилиндром и вазой было некоторое перекрытие, а затем позвольте слайсеру волшебным образом превратить его в сплошное дно, когда будет сгенерирован G-код.

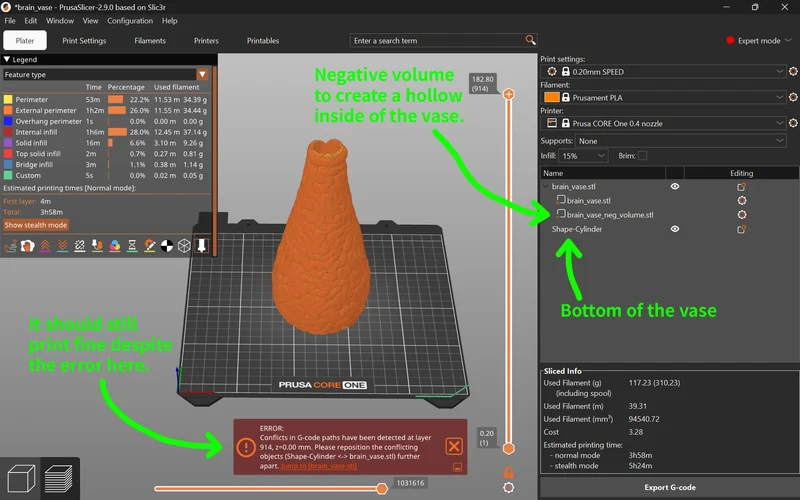

Скорее всего, возникнет ошибка при создании G-кода о пересекающихся/сталкивающихся объектах (объект-цилиндр, врезающийся в вазу), но, судя по предварительному просмотру, G-код по-прежнему можно распечатать без каких-либо проблем. Хотя сам не проверял.

Если вы сделаете эту вазу, опубликуйте Make и сообщите другим, подошёл ли вам файл проекта .3mf. В настоящее время у меня нет доступа к 3D-принтеру, поэтому я не могу проверить его самостоятельно :(
