Складной куб - плоский принт

Новые

Источник:

www.printables.com

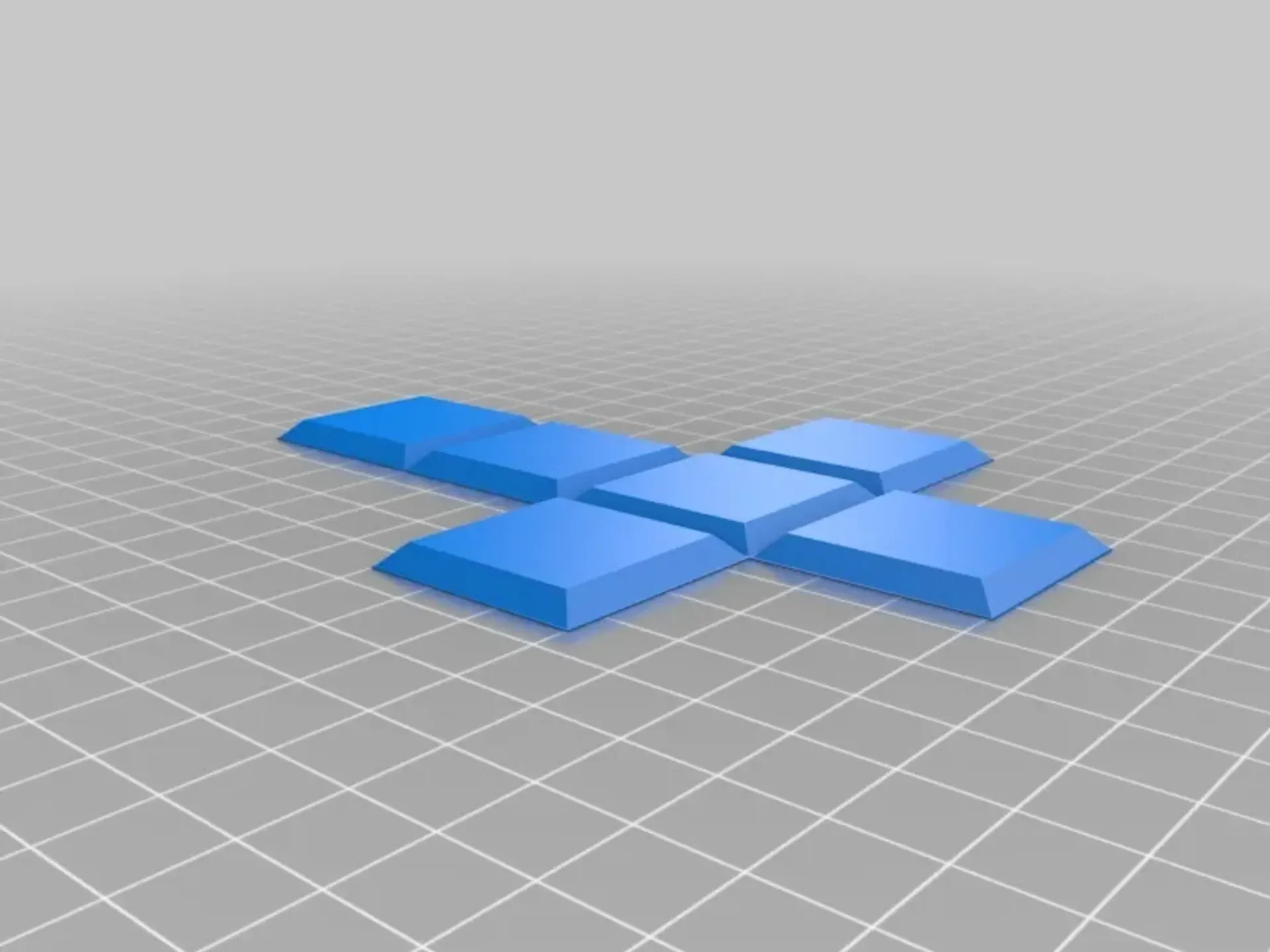

Складной куб диаметром 30 мм, который распечатывается в плоском виде, а затем складывается в нужную форму. Печатает быстро, все стороны куба гладкие. Может использоваться для изучения свойств платоновых тел или для создания светодиодного фонаря.

ОБНОВЛЕНИЕ: идеи уроков K12 по этой штуке можно найти по адресу http://designmaketeach.com/2013/05/01/lesson-idea-the-3d-printed-foldable-cube/.

Инструкции

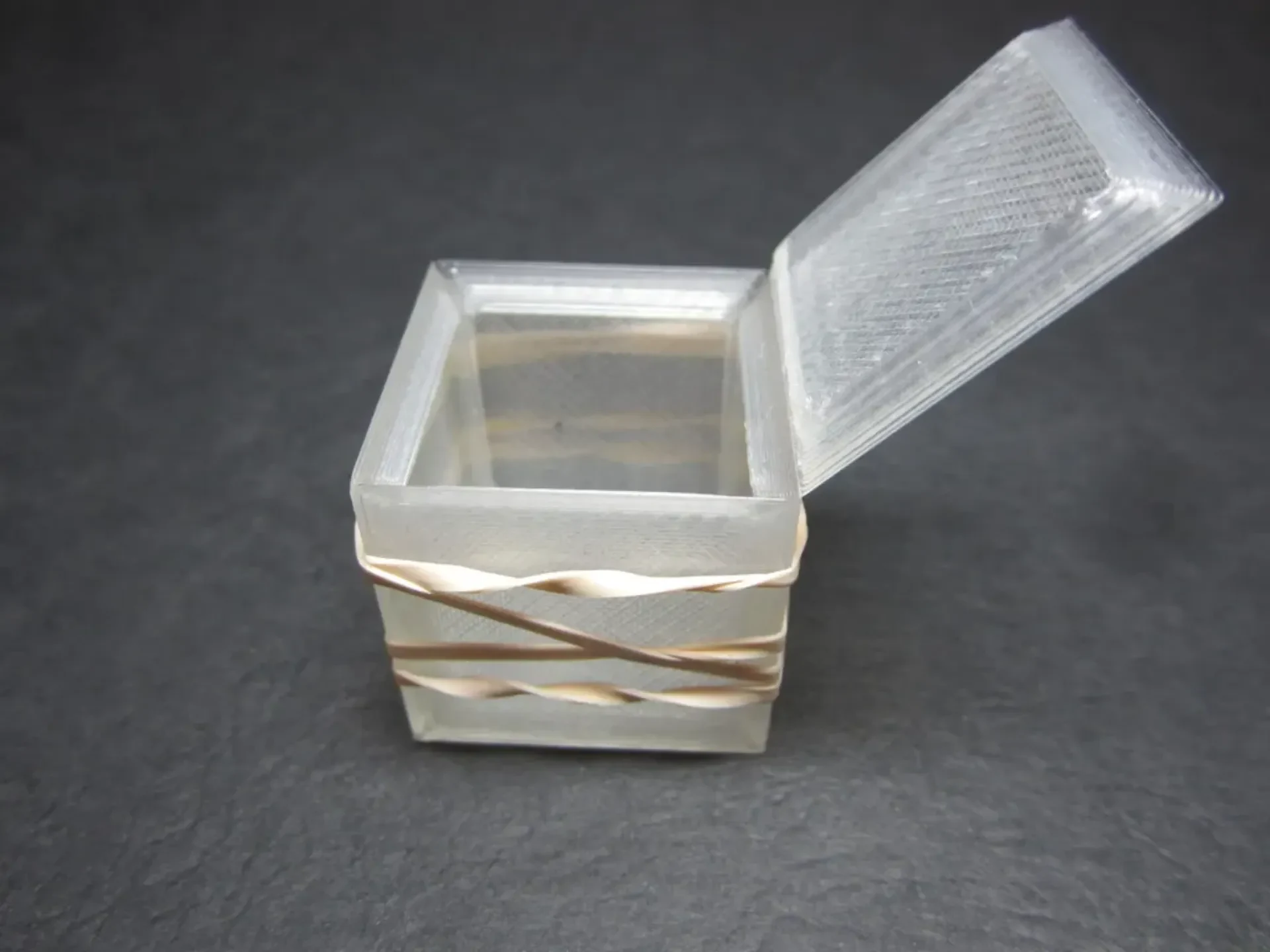

Складной куб диаметром 30 мм, который распечатывается в плоском виде, а затем складывается в нужную форму. Необходимо склеить или заклеить скотчем, чтобы получился постоянный куб. Используйте резинки, чтобы скрепить конструкцию, пока клей сохнет. Возможна печать с заполнением или без него. Примеры были напечатаны PLA.

Первоначальной задумкой при проектировании было создание куба с гладкой текстурой со всех сторон и точными р��змерами. Кубы, напечатанные как один объект на любительском FDM-принтере, могут иметь гладкое дно, многослойные стороны и текстурированный верх. Складная конструкция обеспечивает ровные и плоские поверхности. Дополнительным преимуществом является то, что куб можно хранить/транспортировать в плоском виде, а затем собирать, экономя место.

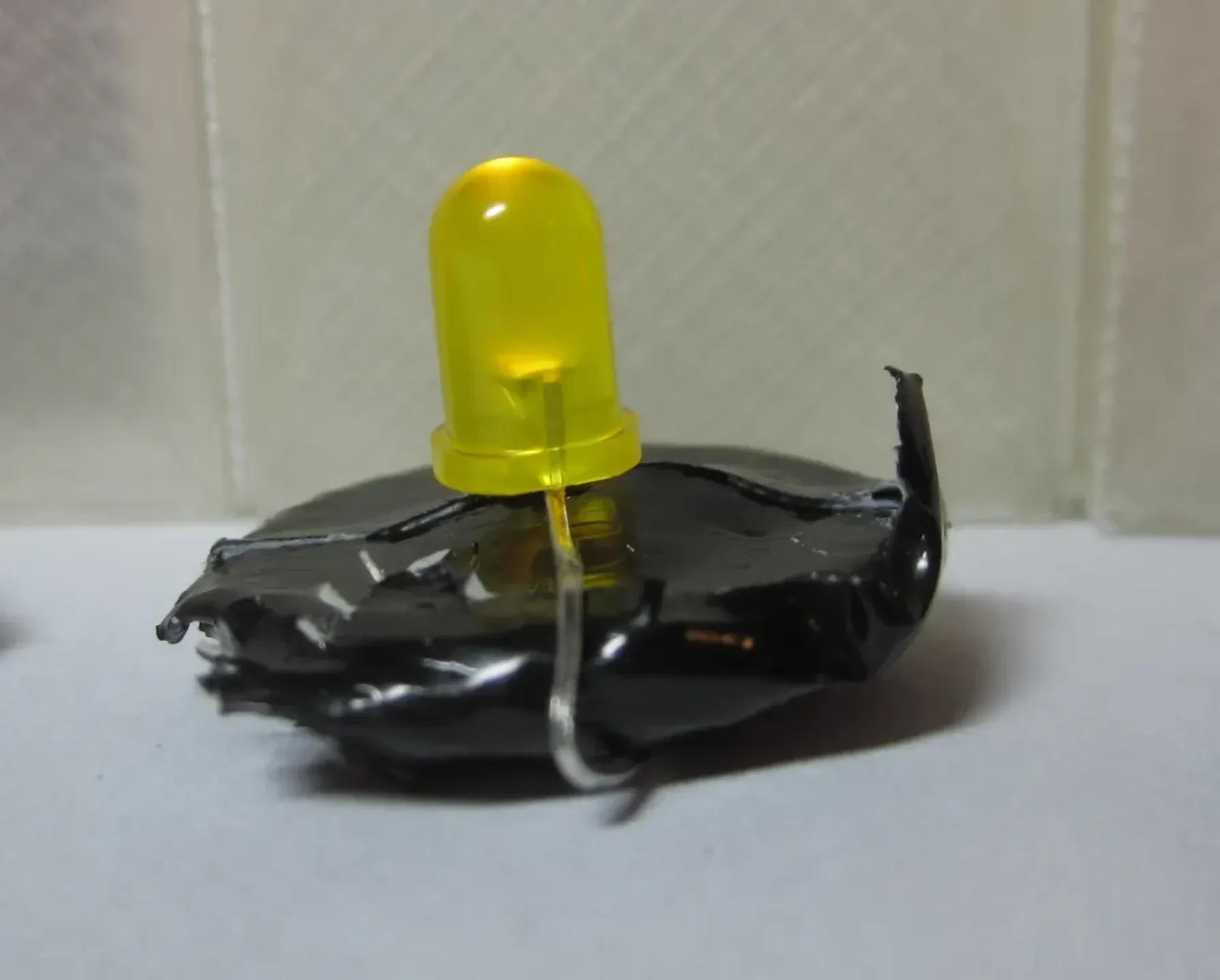

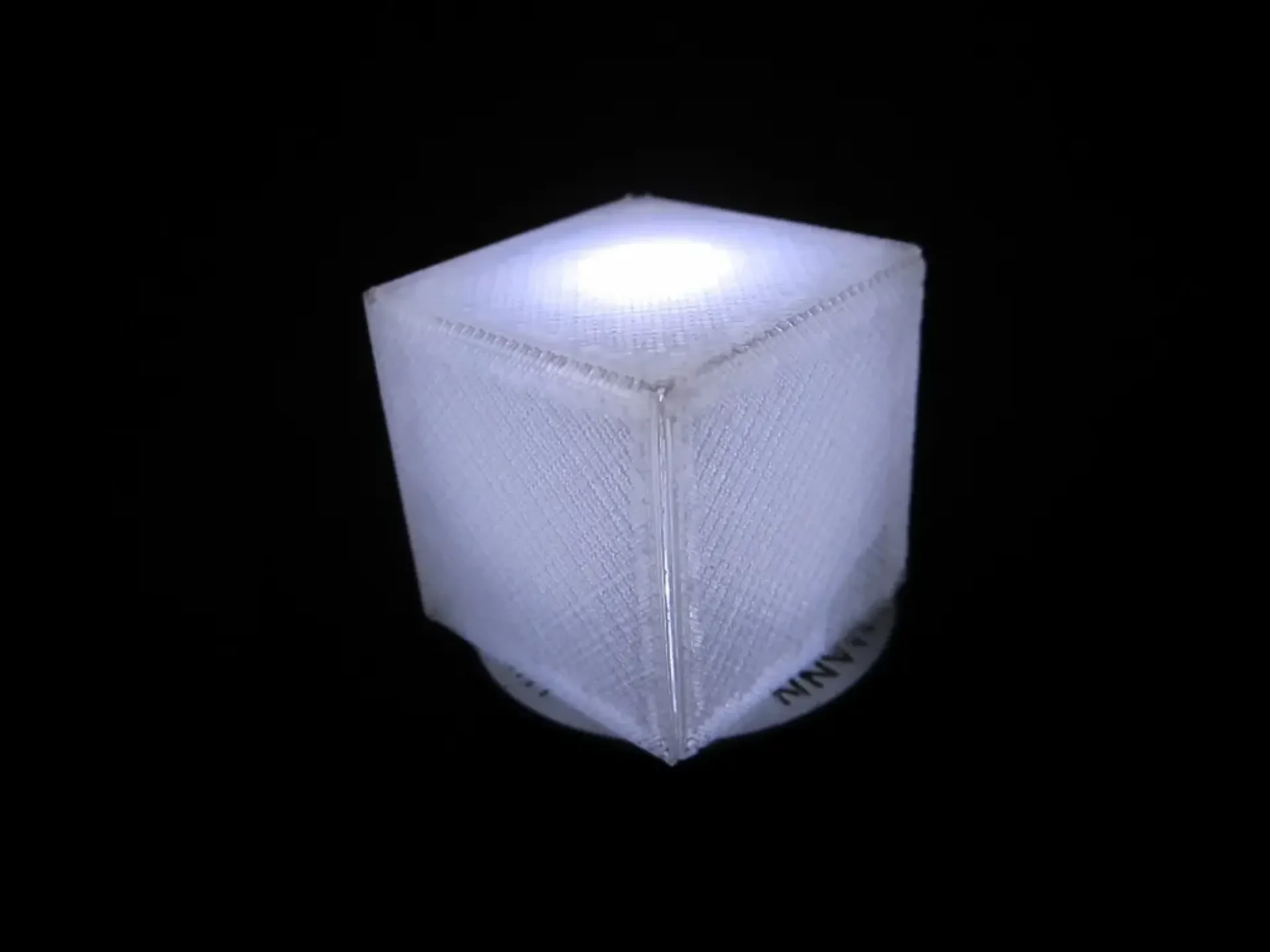

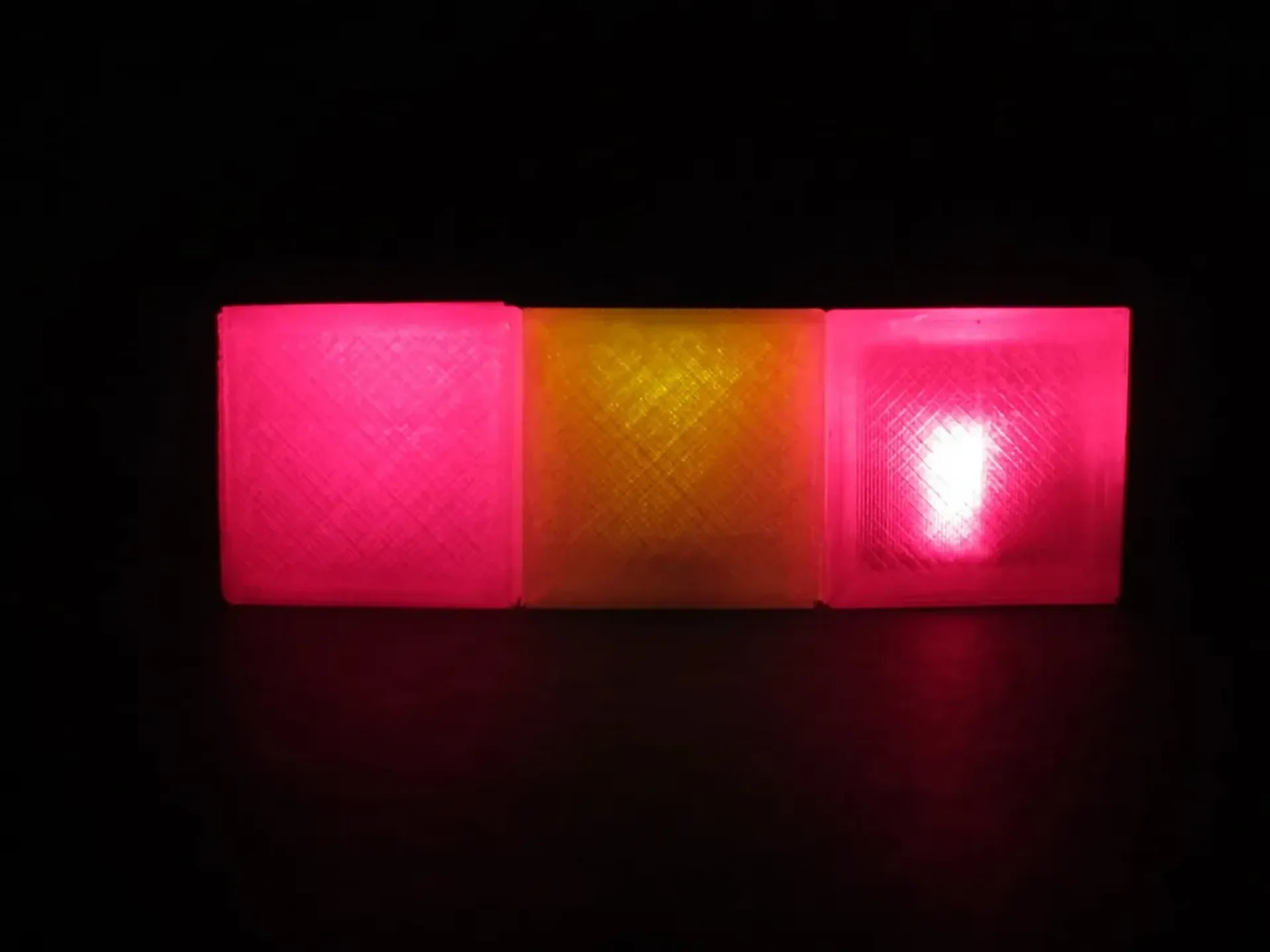

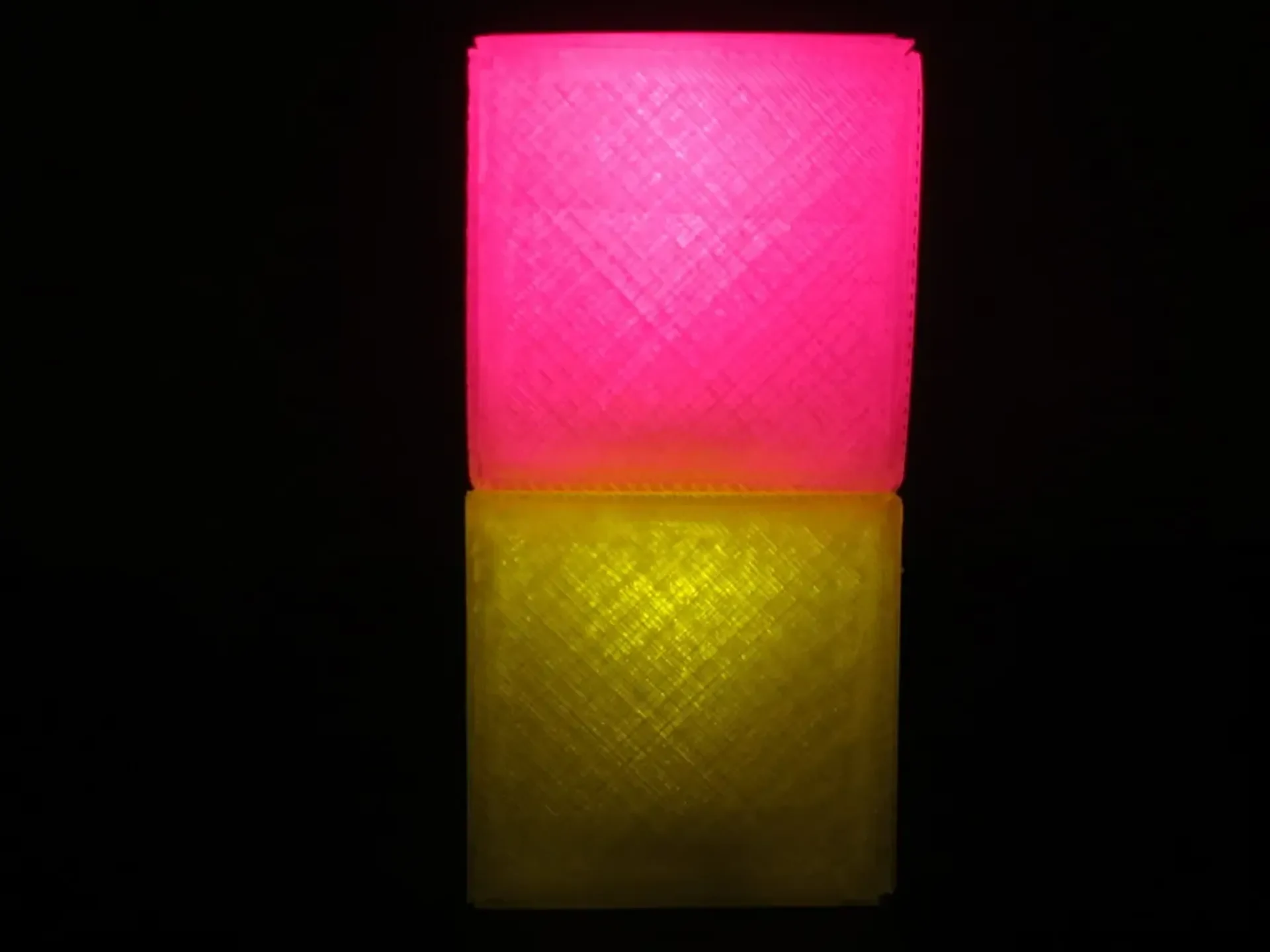

Учащиеся могут использовать складной куб, чтобы изучить конструкц��ю платонового тела. Складной куб можно разместить над источником света или добавить светодиод, чтобы небольшой куб освещался. Показан грубый пример светодиодной лампы, приклеенной к батарее CR2032.

Хотелось бы увеличить количество раз, сколько раз можно сложить стороны, прежде чем он сломается. Текущая толщина загнутых краев составляет 0,2 мм.

*Примечание по печати на Makerbot Replicator 2: отпечаток должен быть ориентирован (повернут) на рабочей платформе так, чтобы линии заполнения были максимально перпендикулярны складкам. Если линии заполнения параллельны складкам, складки треснут. В более ранней версии Makerware отпечаток можно было повернуть на оптимальный угол 45 градусов, чтобы создать петли из пластиковых нитей. В новой версии Makerware заполнение будет располагаться параллельно складкам под углом 45 градусов. Нам удалось повернуть отпечаток примерно на 30 градусов.*

Пользователи Slic3r сообщили об успехе при использовании концентрического рисунка заливки.

Оригинальный дизайн, созданный DesignMakeTeach.com с использованием FreeCAD.

Категория: Математика
