Кожух вентилятора MicroSwiss Direct Drive CR10S Pro V2 - ...
Версия 2 уже выпущена
Примечание. Он вообще НЕ подойдет к хот-энду модели Ender.
Только модель CR10S Pro от MicroSwiss. (https://store.micro-swiss.com/collections/all-metal-hotend-kits/products/all-metal-hotend-kit-for-cr-10-pro)
Эта работа является продуктом разочарования и пота, как и у собратьев...Thingiversian?!? Мы с @Mangusman07 обнаружили, что после покупки полного экструдера с прямым приводом и новой цельнометаллической горячей части от вышеупомянутого поставщика они не смогли предоставить последнюю деталь, которая делает систему завершенной… решение с кожухом вентилятора.
Предоставление нашим собственным устройствам поиска решений в сети (очевидно, мы не были первыми людьми с CR10S Pro V2, которые купили этот продукт… верно?!?)
Что ж, после того, как я распечатал три разные модели, которые не совсем подходили к моей настройке, мне это надоело.
Итак, в Google появился поиск CAD-моделей OEM-деталей, и я запустил суппорты… модифицировал некоторые из лучших частей наиболее близких рабочих решений, которые мне удалось найти.

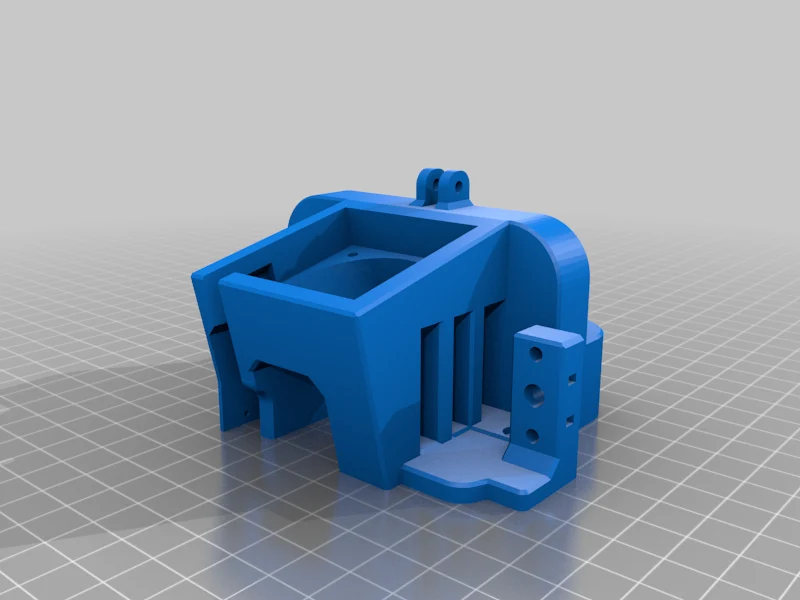

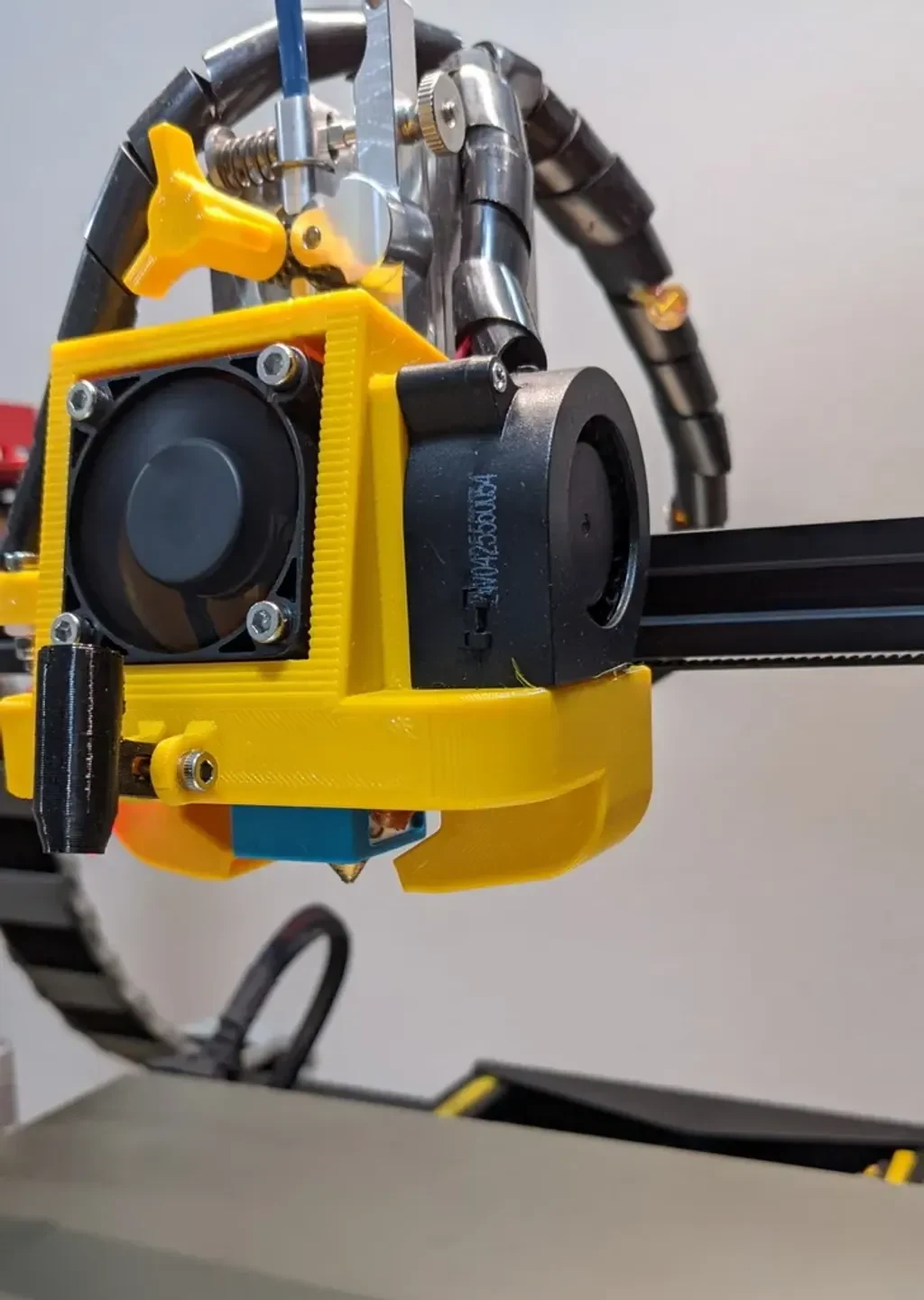

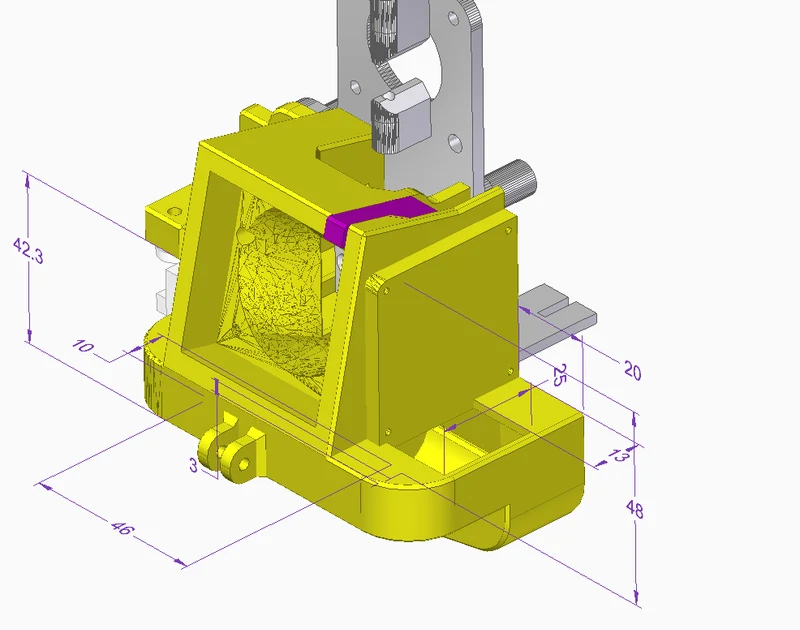

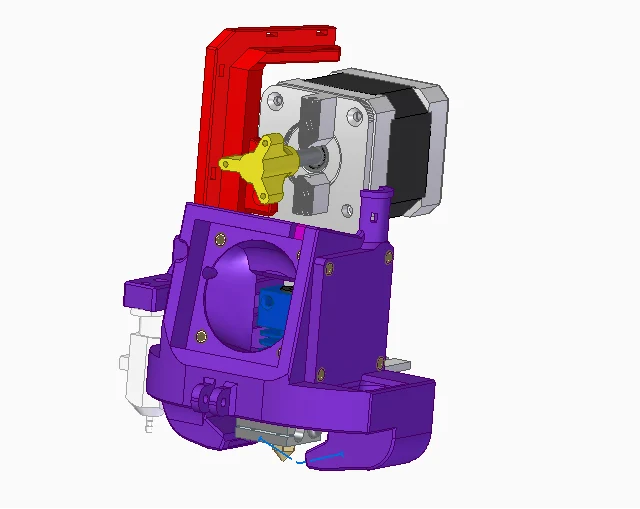

Вот уже второе рабочее решение для оригинальных вентиляторов Creality / MicroSwiss CR10S PRO V2 Super Stock OEM и монтажное решение BLT для цельнометаллического хот-энда, которое имеет следующие функции:
работает со стандартными OEM-вентиляторами
Предназначен для термофиксируемых резьбовых вставок M3.
предназначен для цельнометаллического хот-энда MicroSwiss CR10S Pro (длина здесь имеет ключевое значение, никаких подделок, никакой версии Ender)

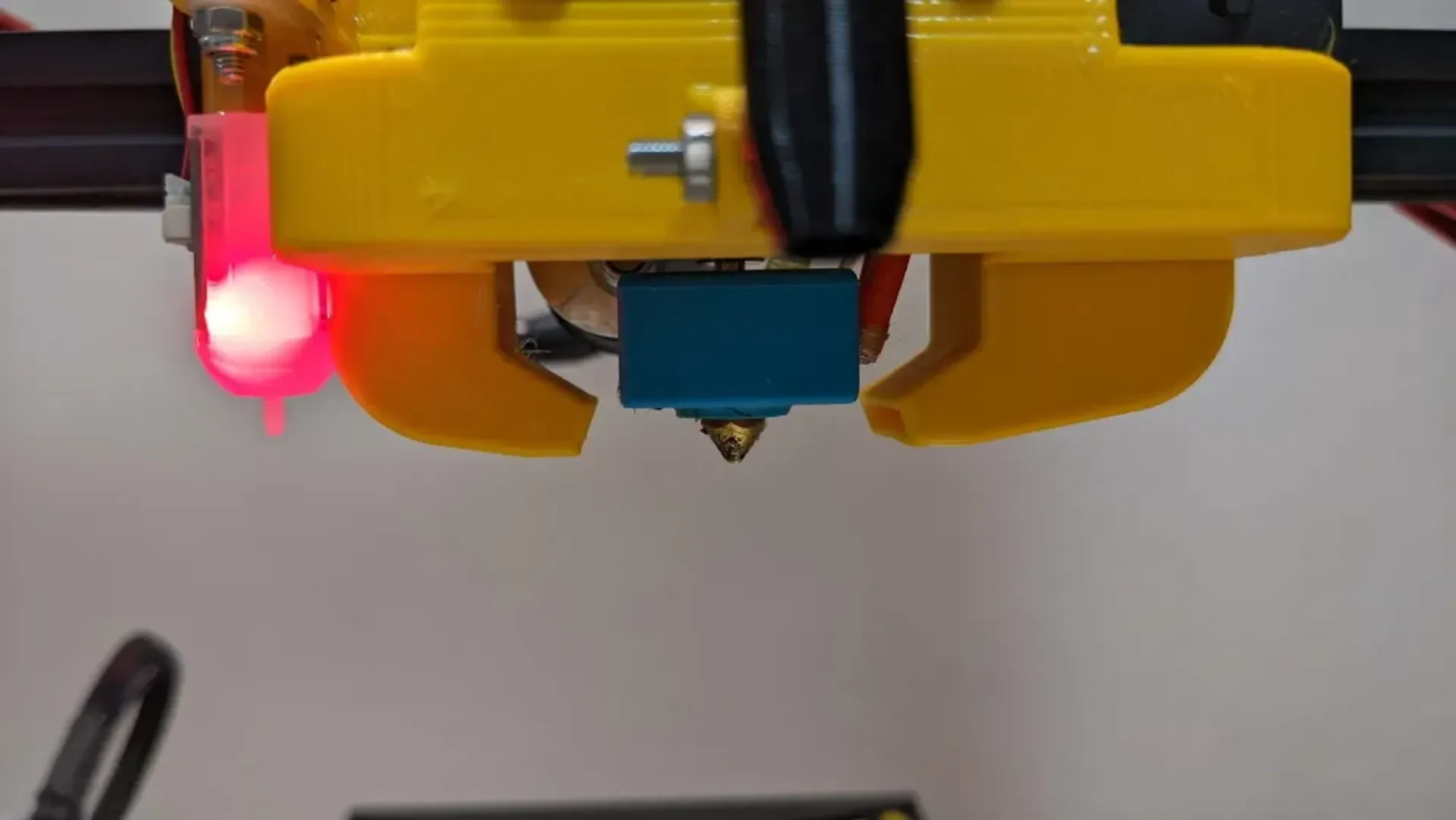

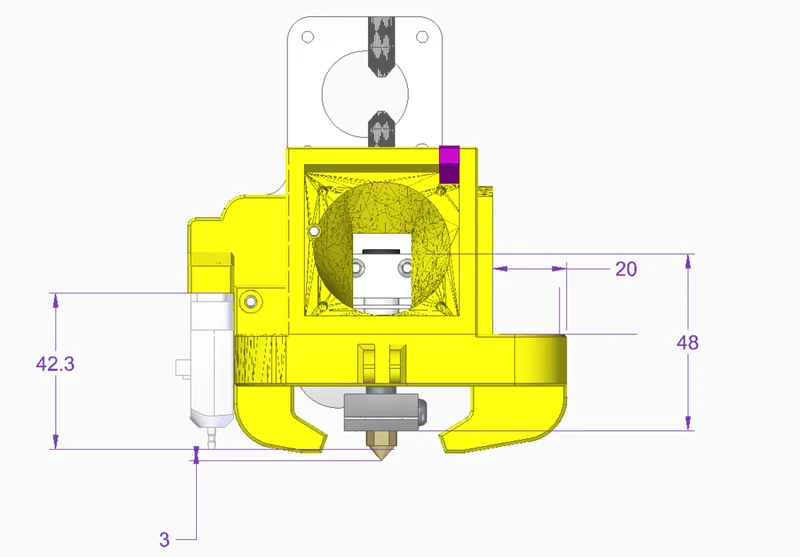

монтирует BLTouch на правильной высоте 3 мм от кончика сопла
двойной воздуховод для лучшего воздушного потока
крепление зонда эндоскопа для камер 6 мм
правильное расположение монтажных отверстий
цельномонолитная конструкция
ПРИМЕЧАНИЕ:
Смещение наконечника зонда BLTouch: X= -46,00 Y= -10,00
СМЕЩЕНИЕ Z-ЗОНДА ОПРЕДЕЛЯЕТСЯ ПРОШИВКОЙ
Это смещение от точки переключения зонда до кончика сопла.
КАЖДАЯ установка принтера (и зонд) индивидуальна. Итак, однажды вы трампаете кровать; дом З; затем запустите уровень сетки, он будет рассчитан системой.
Большое спасибо всем, кто пришел раньше, без которых эта задача была бы гораздо более сложной:
SATSANA Ender 3 Remix для Micro — Swiss Direct Drive + BLtouch от Juanolo на Thingiverse: https://www.thingiverse.com/thing:4408571
SATSANA Ender 3 Remix для Micro — Swiss Direct + BLtouch + крепление для эндоскопа от Suidog на Thingiverse: https://www.thingiverse.com/thing:4769804 Воздуховод CR10S Pro V2 Satsana для Micro Swiss Direct Drive от AstroRyan на Thingiverse: https://www.thingiverse.com/thing:4893486
Micro Swiss Direct Drive от madbuda на Thingiverse: https://www.thingiverse.com/thing:4170190
**Некоторые STL включены сюда только для полноты картины. Более подробную информацию можно найти в исходных проектах.
Я предлагаю этот дизайн в качестве отправной точки, поскольку V2 уже находится в разработке. Это должно позволить любому, кто только что купил новый комплект, по крайней ��ере, быстрее приступить к работе.
Скоро будет добавлено:
прокладка кабеля и точки крепления
исправленные и оптимизированные воздуховоды/воздушный поток
альтернативные монтажные отверстия
меньший вес

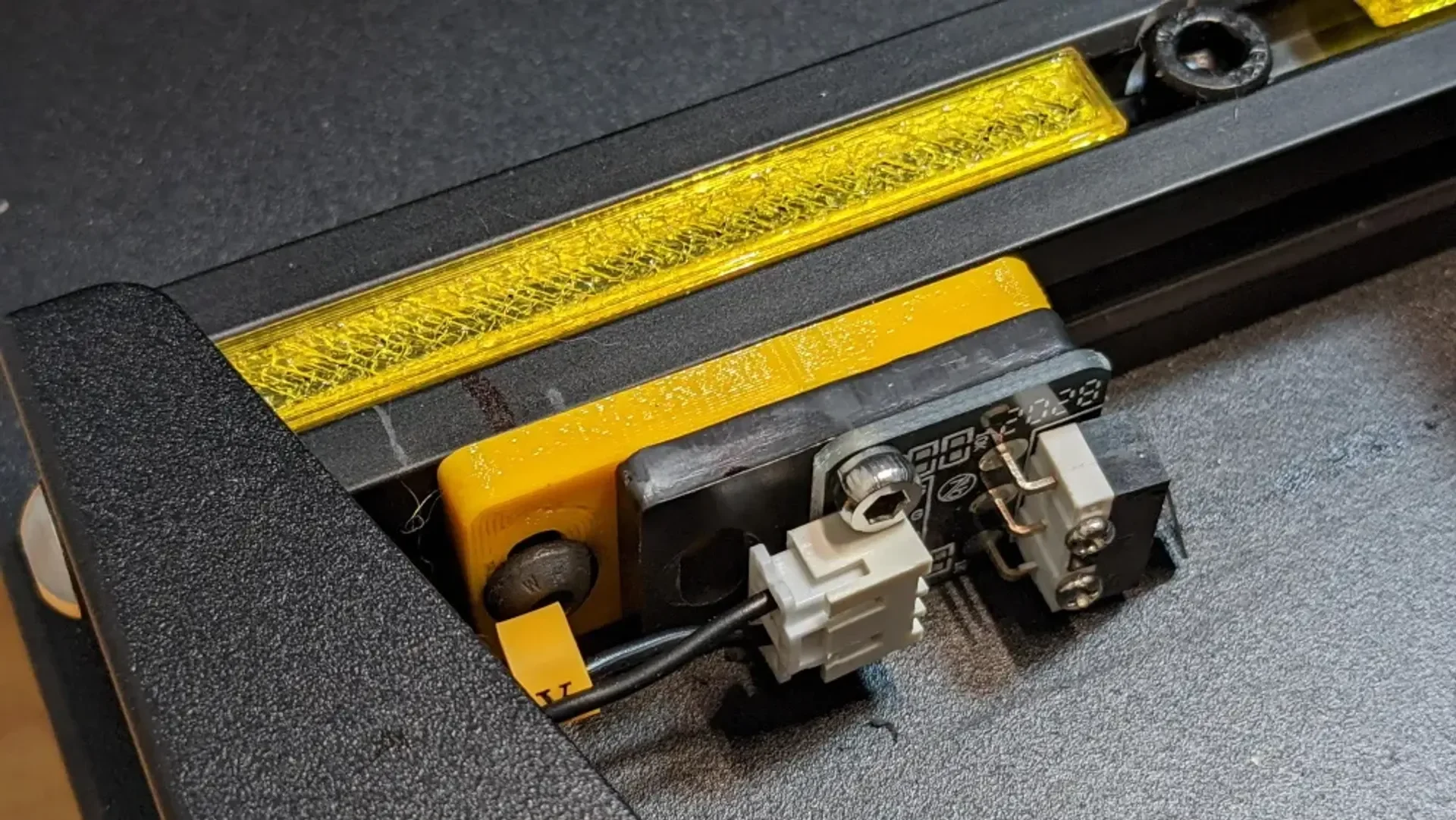

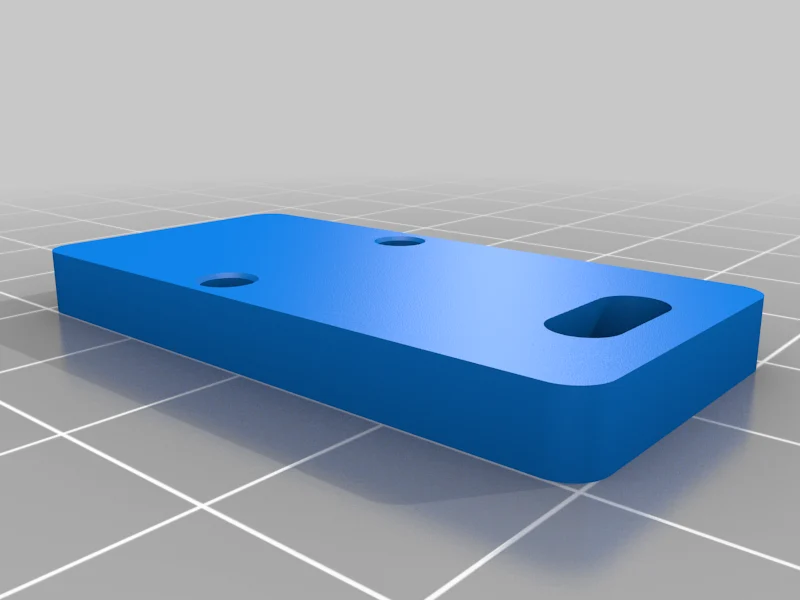

ПС. Здесь также есть несколько вкусностей, например, ручка экструдера с разными вкусами и удлинительная пластина с концевым упором Y для тех, кто не знает, когда остановиться. (Я считаю, что MicroSwiss должна была предупредить нас о конечной остановке)
А тем, кто занимается САПР, подойдут файлы STEP.
Приветствую
Помните, #небеахонда
Настройки печати
Бренд принтера:
Кр��ативность
Принтер:
CR10S ПРО
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
.20
Заполнение:
100
Нить: Нефилатек PETG.
С ума сойти, мне нравится Манго
