Lego Mario - Сменные штаны Super Duper

Однажды поздно вечером я наступил и с болью сломал штаны моего ребенка LEGO Mario, которые остались на полу. Неважно, что их комната должна была быть опрятной, меня все равно называли «худшим родителем на свете».

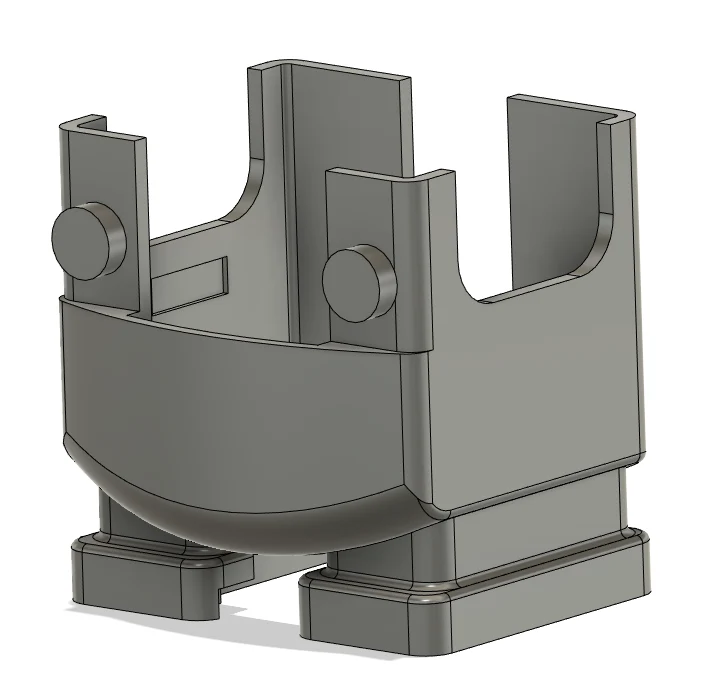

К счастью, пришло вдохновение, и вместо того, чтобы покупать скучный комплект на замену, я решил улучшить игру Марио и создать штаны Super DUPER Mario. Потому что, эй, зачем просто что-то заменять, если можно обновить!

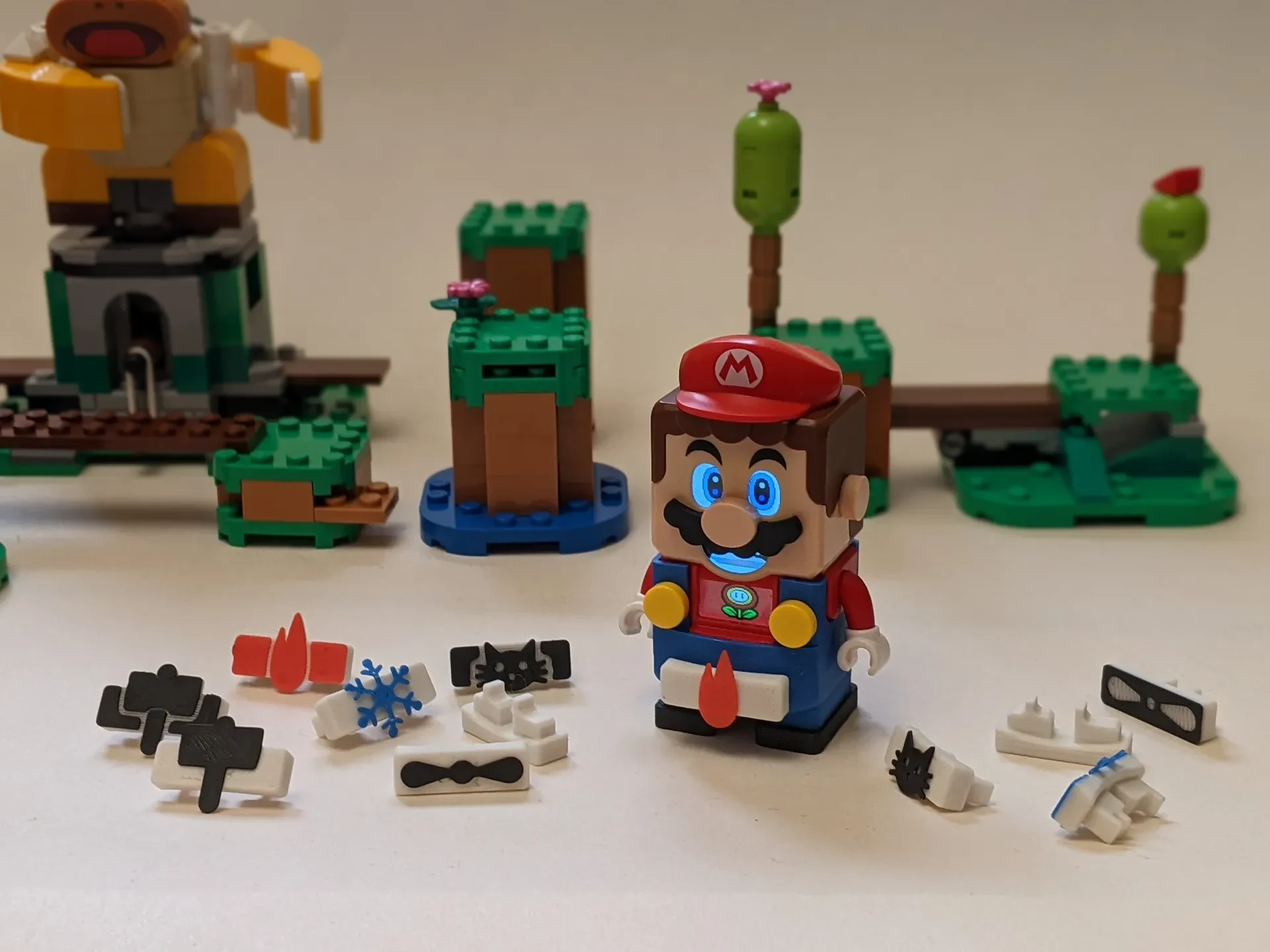

Излишне говорить, что мой статус также был повышен до «самого замечательного родителя на свете». Пример штанов в действии смотрите на видео:

Теперь давайте перейдем к деталям...

Печать:

Все можно печатать с высотой слоя 0,1 мм и соплом 0,4 мм. Для прочности используйте 50% заливку на булавках, брюки могут иметь заливку 15%. Для брюк я везде использовал подставки с «плотным» положением, и это сработало очень хорошо. Вспомогательного материала не так уж и много, но на этом отпечатке это неизбежное зло.

Я включил несколько файлов 3mf, которые ориентируют детали, добавляют поддержку там, где это необходимо, а также включают изменение цвета обуви Марио и «значок» для булавок стиля 1.

В качестве материала я использовал PLA, но подойдет и PETG.

Подгонка важна, поэтому вам, возможно, придется немного подправить модель в зависимости от вашего принтера.

На внешних краях окон брюк есть очень маленький выступ, который добавляет плотного прилегания. Если штифты ослаблены, пружинные контакты на корпусе Lego Mario могут снова вытолкнуть штифт обратно. Это не конец света, если это произойдет, если вы все равно держите Марио во время игры, так что вы можете легко удерживать булавку на месте, если с первого раза вам не удастся идеально подогнать ее.

Как это работает:

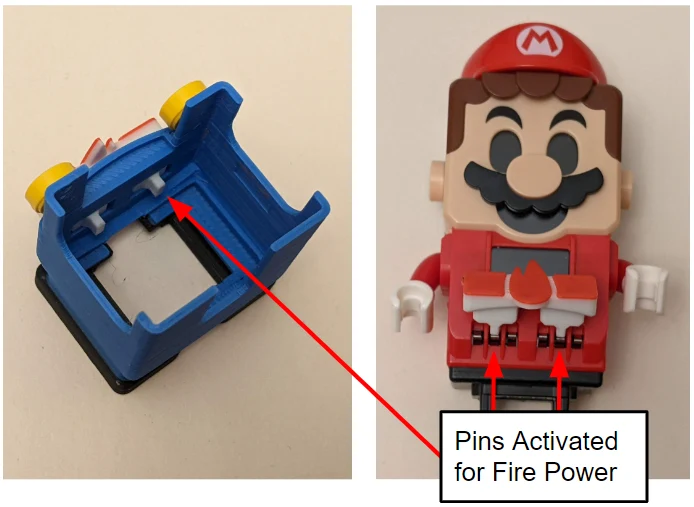

По сути, Lego Mario имеет двоичную систему переключателей, которую различные «штаны» активируют с помощью штифтов.

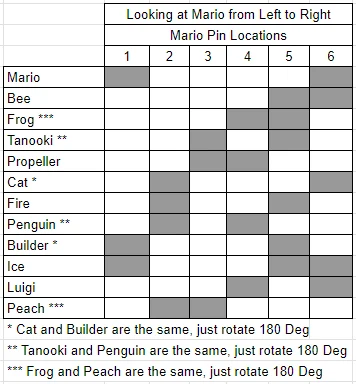

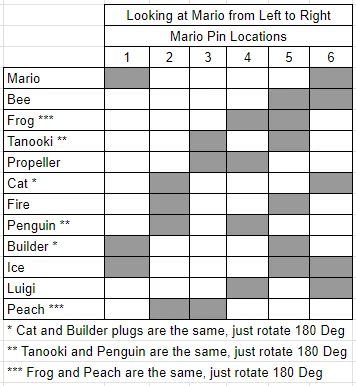

Ниже приведена схема различных доступных на данный момент комбинаций (насколько мне известно):

Поэтому мои «контакты» закодированы для активации соответствующих переключателей.

Я включил два стиля булавок:

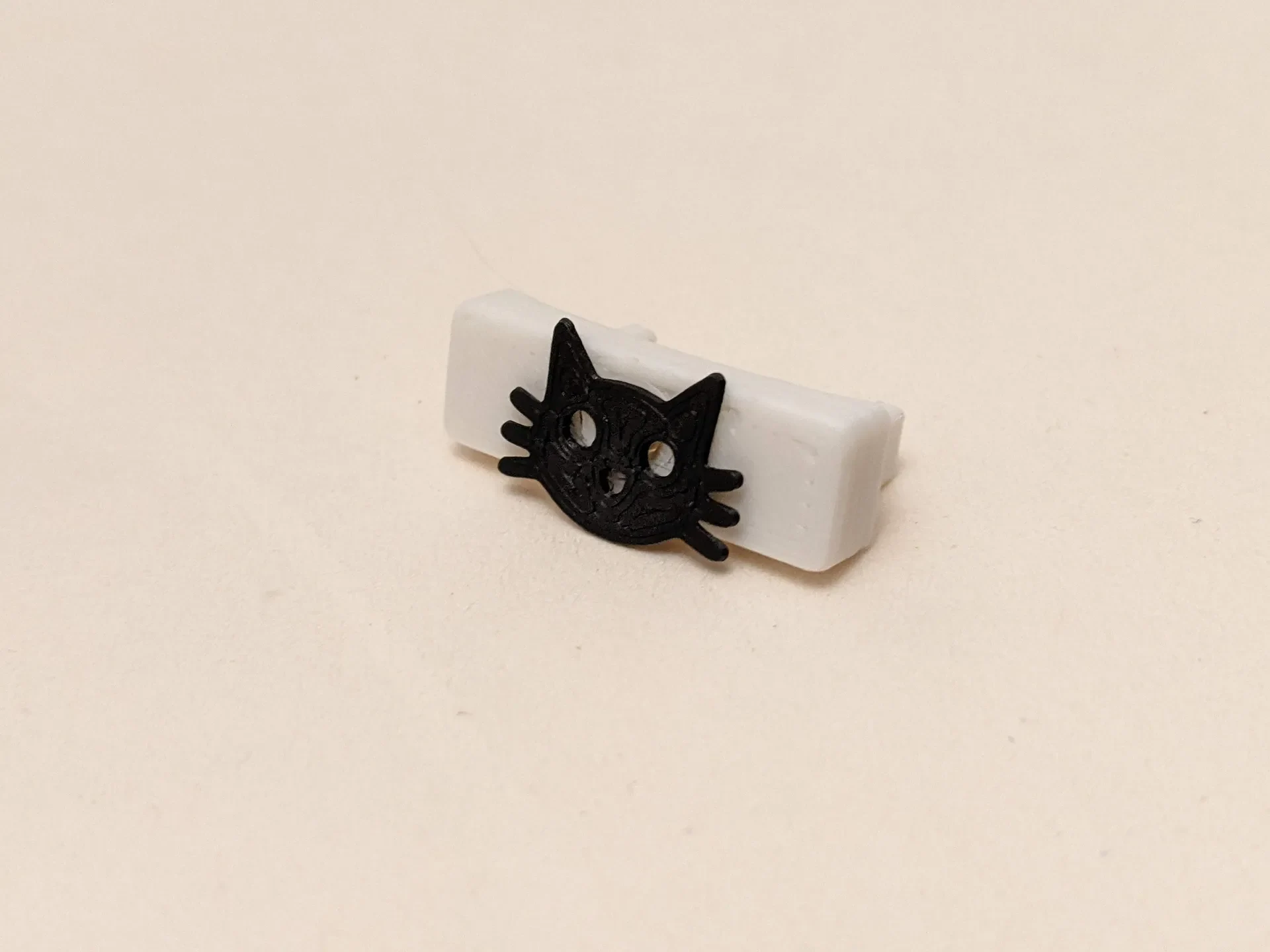

Стиль 1 представляет собой цельное изделие с изменением цвета после уровня 0,5 мм. Это даст вам простой способ распечатать прочную булавку.

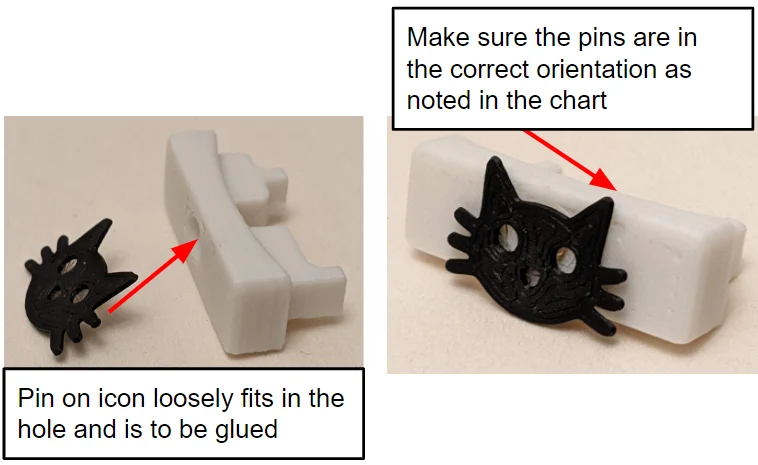

Стиль 2 — это конструкция, состоящая из двух частей. В базовой заглушке имеется отверстие, в которое может поместиться штырь кнопки. Таким образом, вы можете сделать значок включения более заметным. Он предназначен для склеивания и предназначен для склеивания. КАК УКАЗАНО ВЫШЕ, важна ориентация штифтов. Например, базовый блок для штифтов Cat и Builder один и тот же, каждый из них развернут на 180 градусов друг от друга. Поэтому, пожалуйста, будьте осторожны и убедитесь, что блок штифтов основания находится в правильной ориентации по отношению к значку.

Я предоставил файлы для всех пин-блоков Style 2; однако я разработал только иконки для Пчелы, Пропеллера, Кота, Огня, Строителя и Льда. Я все еще работаю над дизайном других иконок, так что следите за будущими обновлениями или… проявите свои безумные навыки САПР и загрузите несколько потрясающих ремиксов!

Другие примечания:

Существующие кнопки Lego Марио можно прикрепить к этой модели, а ножки предназначены для крепления к доскам и деталям Lego.

В целях конкурса я также включил базовые штаны Lego Mario в качестве прямой замены. Я добавил небольшие выступы внутри, даже если кто-то хотел модифицировать штаны и вместо этого превратить их в другие усиленные штаны.

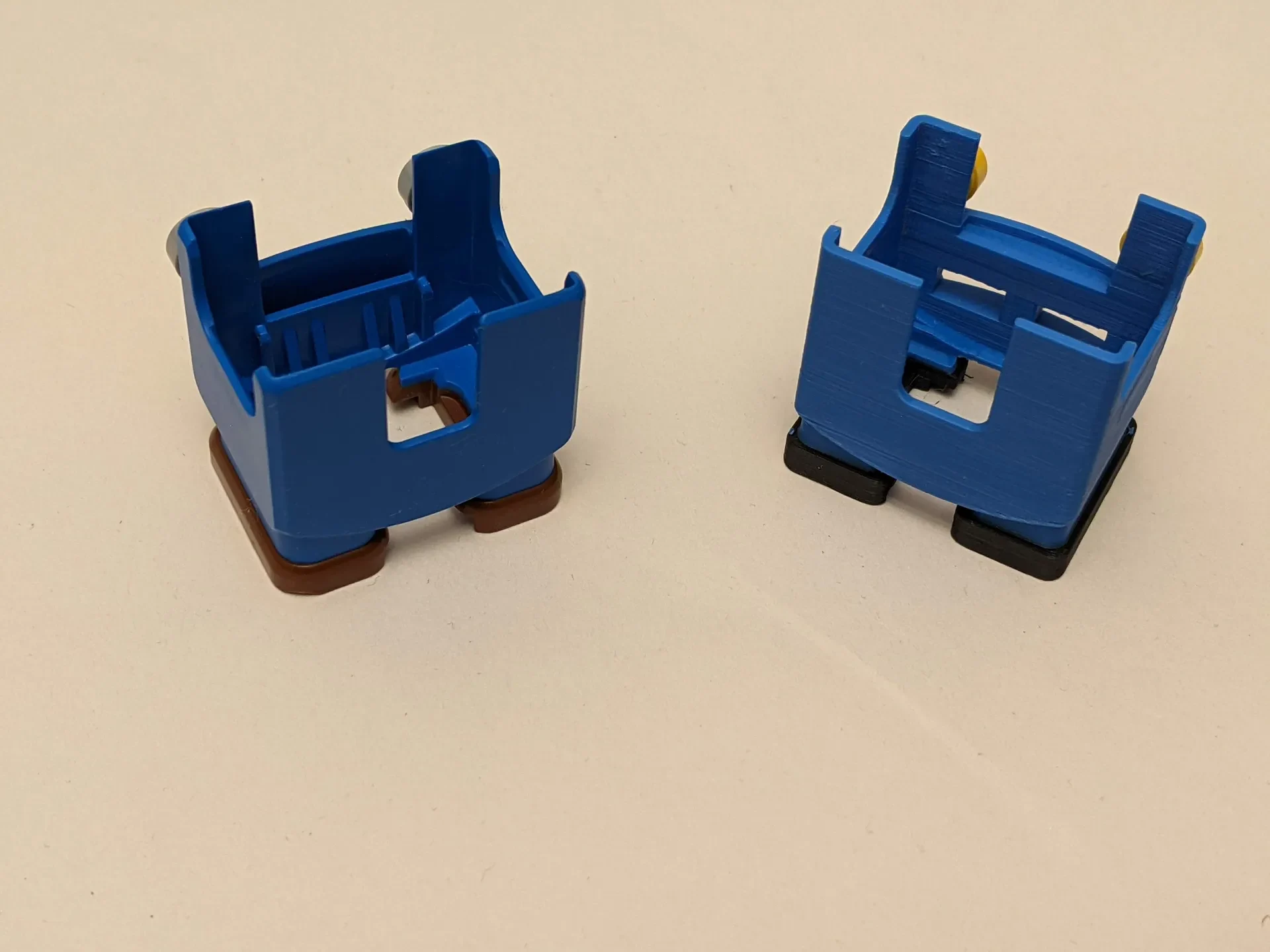

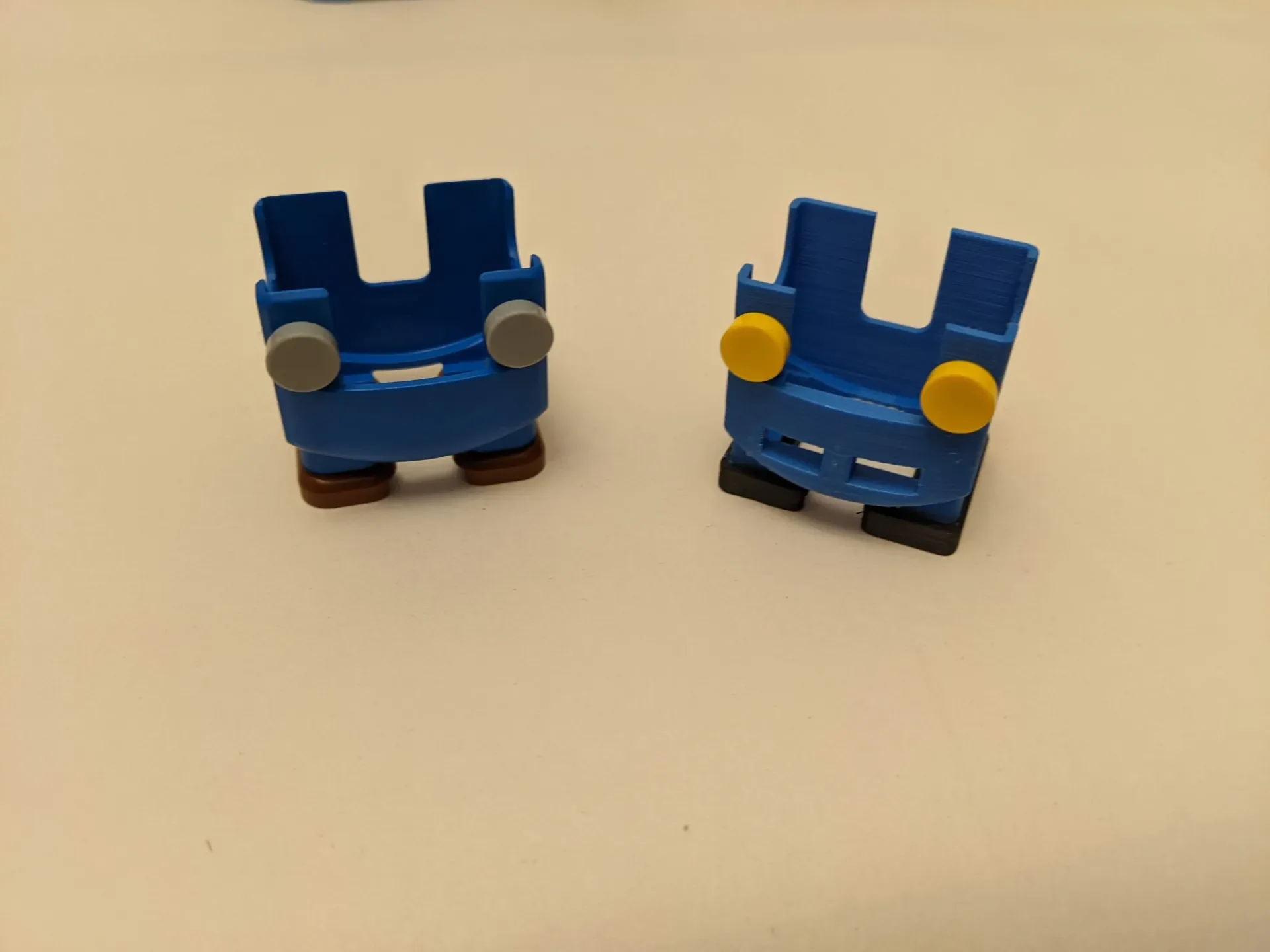

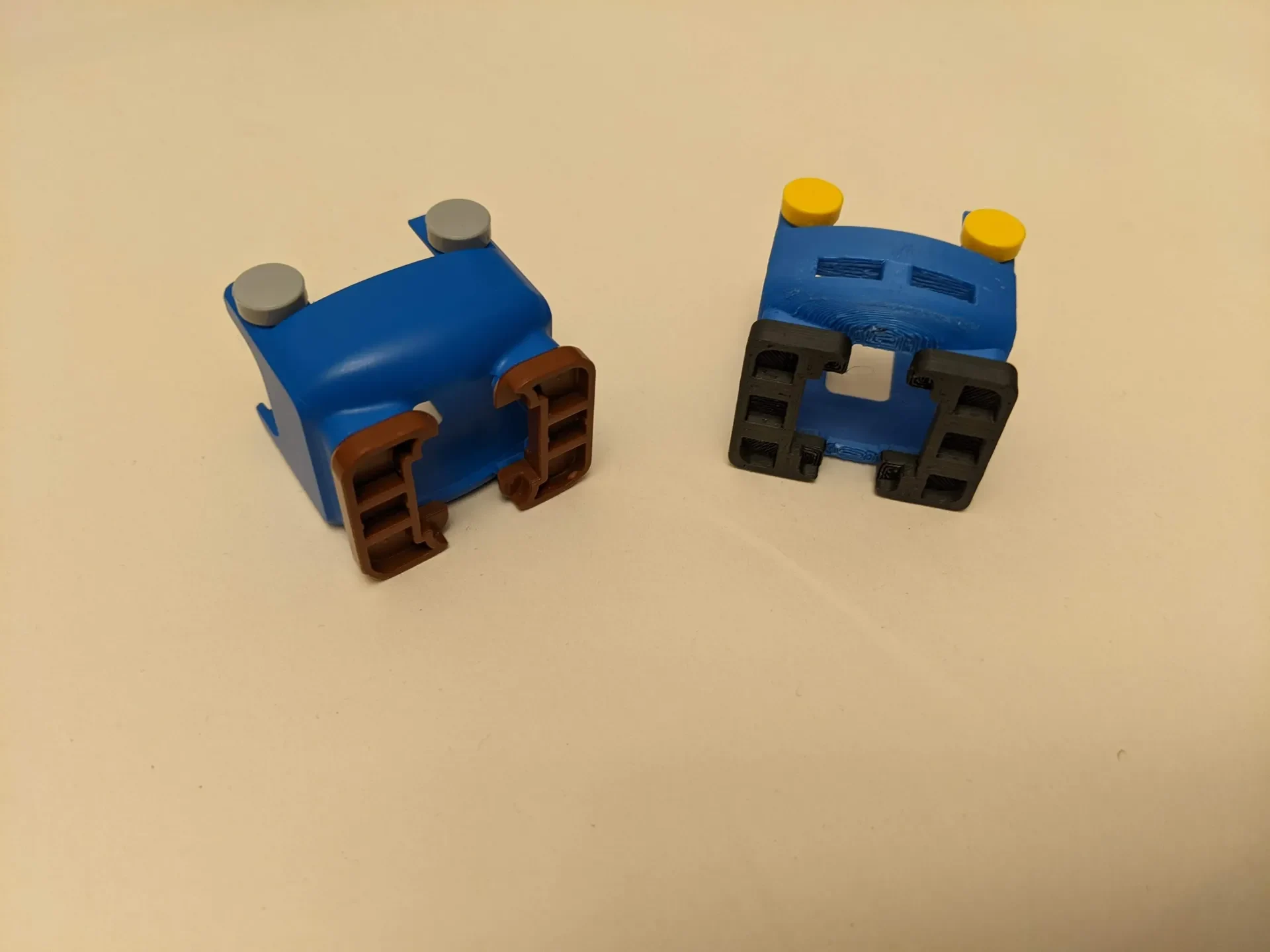

Вот рядом мои штаны (извините, я напечатал только штаны DUPER по понятным причинам!) и взятый напрокат комплект оригинальных штанов Марио.
