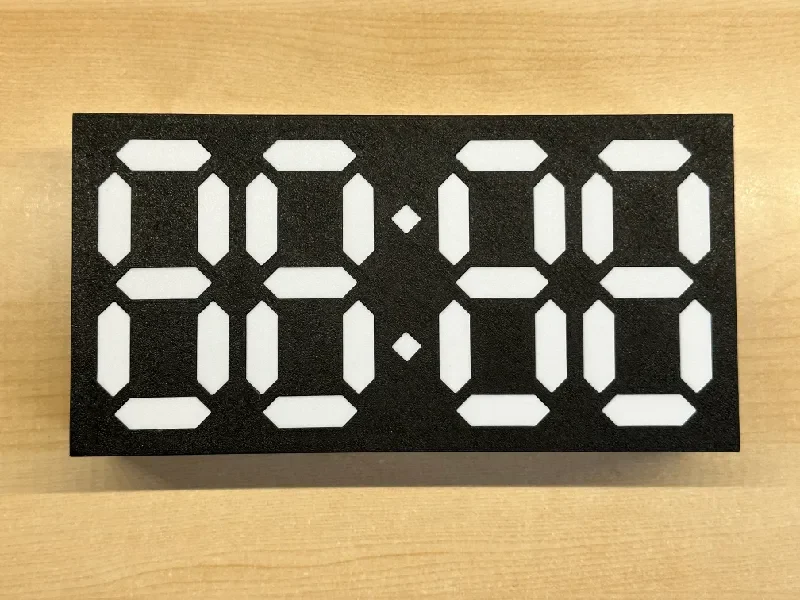

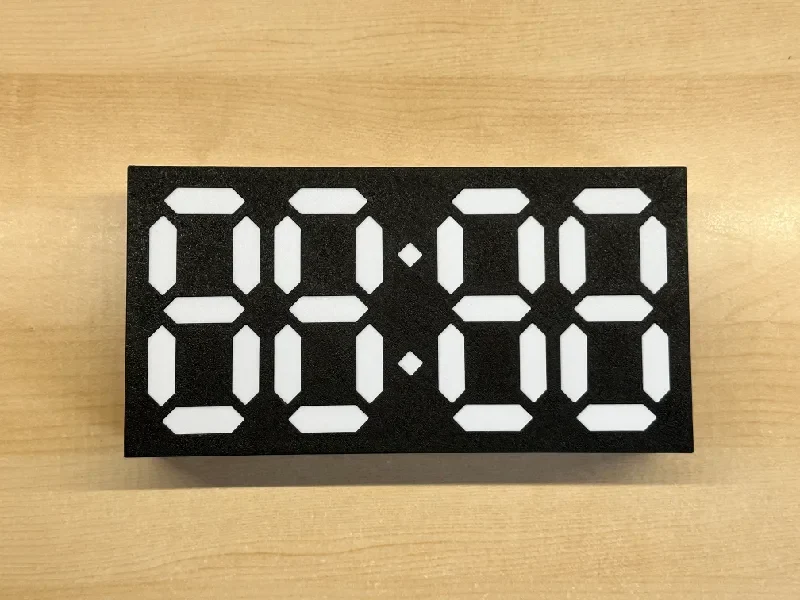

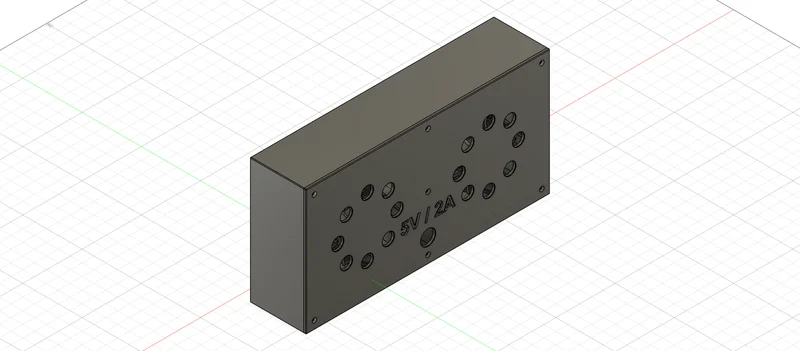

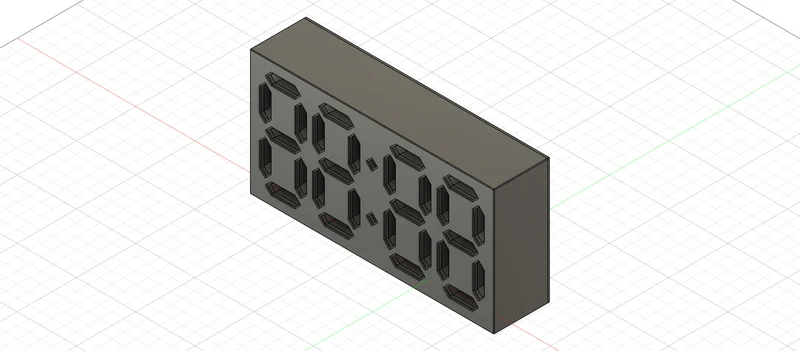

7-сегментные светодиодные часы
7-сегментные светодиодные часы. Простота печати и настройки.
Функции:
Светодиодные часы RGB со страницей веб-конфигурации.
Значение времени и даты может отображаться разными цветами.
Цветами и интенсивностью можно управлять с помощью внутренней веб-страницы.
Устройство подключено к вашей сети с помощью WiFi Manager.
Во время запуска на дисплее отображается текущий IP-адрес.
Во время запуска выполняется первоначальный тест светодиодов, который можно отключить в настройках.
В ночное время интенсивность светодиода можно уменьшить до 0. ***
Две точки мигают каждую секунду. Они могут быть выключены или включены постоянно. ***
Размер часов составляет 205,5 x 105,5 x 45,5 мм, они хорошо помещаются на печатных столах размером 210 x 210 мм.
*** = работа в процессе
Видео:
Используемые детали:
1x Arduino ESP8266 D1 мини
30шт светодиодных чипов WS2812B Ø9,75мм
1x цилиндрический разъем для входа питания Ø12 мм
1 блок питания 5 В/2 А с цилиндрическим разъем��м
1 прозрачный суперклей для приклеивания белых передних частей к корпусу.
1x несколько проводов разных цветов
7 винтов M3x20 мм
Проводка деталей:
Отдельные светодиодные чипы спаяны в одну цепочку.
2 точечных светодиода находятся в конце цепочки, как показано на рисунках.
Подключите вывод 5 В каждого светодиода к следующему светодиоду с номером от 0 до 29.
Подключите контакт GND каждого светодиода к следующему светодиоду с номером от 0 до 29.
Подключите DOUT каждого светодиода к следующему светодиоду с номером от 0 до 29.
Выводы DOUT светодиода 29 остаются неиспользуемыми.
ESP8266: 1-й светодиод = светодиод «0»: Штекерный разъем: Цвет:
5В 5В +5В красный
G GND GND белый
D2 DIN зеленый
Порядок светодиодов:

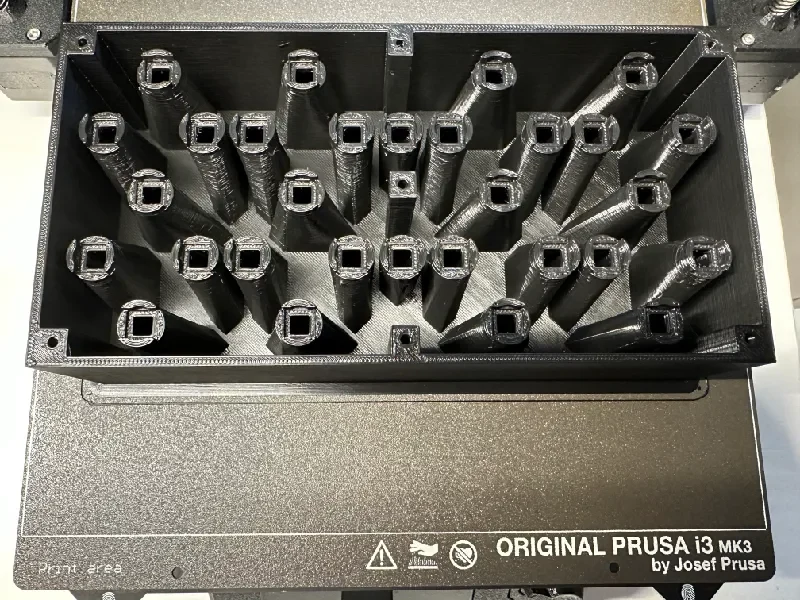

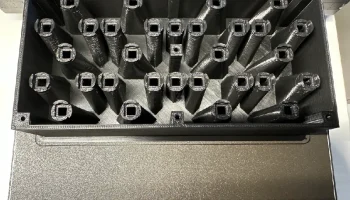

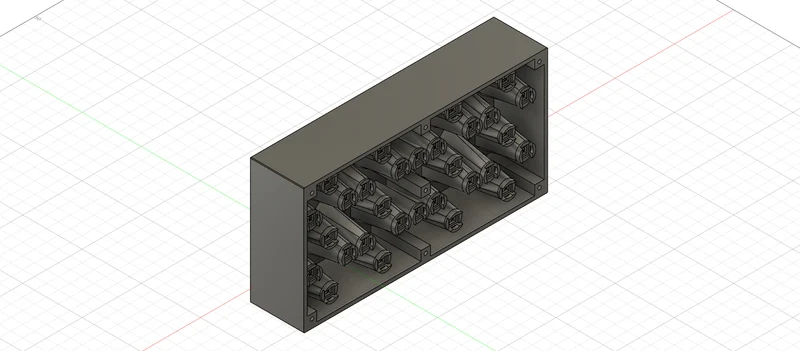

Монтаж светодиодных чипов:

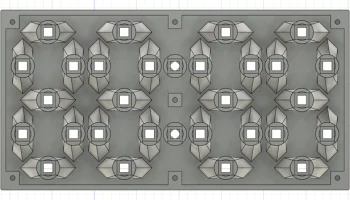

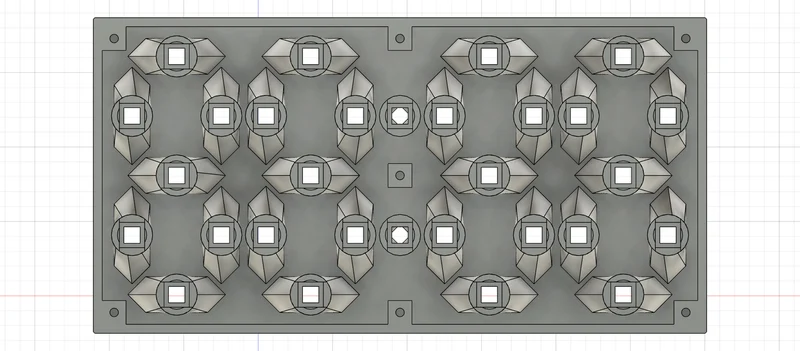

Вставьте светодиодные чипы в держатели, как показано на рисунке. Клей не нужен.
Еще раз проверьте ориентацию светодиодных чипов, прежде чем припаивать к ним провода.
Доба��ьте припой к каждой контактной площадке, чтобы позже к ним было легче присоединить провода.
Добавьте припой на каждый конец провода, прежде чем припаивать их к контактным площадкам светодиодов.
Убедитесь, что каждая точка пайки выглядит красивой и блестящей, чтобы избежать «холодных» паяных соединений, которые могут вызвать проблемы в дальнейшем при использовании...
Код:
Необходимый код можно найти в моем репозитории GitHub.
Веб-конфигурация:
Инструкции по печати:
Использован текстурированный лист
Профиль качества 0,2, используемый для «сегментных» и «точечных» частей.
Черновой профиль 0,3 для «корпуса» и части «крышки»
Опоры, необходимые для «корпусной» части печатной платформы
Для «корпуса» и «крышки» необходимы поля толщиной 5 мм.
Распечатайте базовую часть более темным цветом.
Важно: распечатайте части «сегмент» и «точка» белым цветом.
Примечания:
Полный код будет следовать… В настоящее время в разработке… Базовая версия онлайн. =)
Следующую версию можно будет установить без клея.
Вместо одиночных светодиодных чипов я бы хотел использовать светодиодные ленты, потому что проводка занимает некоторое время...
Удачной печати :)
